磷酸铁锂电池构造

磷酸铁锂磷酸铁锂全文共四篇示例，供读者参考第一篇示例：磷酸铁锂（LiFePO4）是一种锂离子电池正极材料，具有高能量密度、高循环稳定性等优点，被广泛应用于电动车、储能系统、无人机等领域。

本文将从磷酸铁锂的基本性质、制备方法、应用领域以及未来发展方向等方面进行介绍。

磷酸铁锂的结构为正十六面体结构，其晶格参数为a=10.312Å，c=4.693Å。

其具有优异的电化学性能，包括高的容量、较高的放电平台、良好的循环寿命和安全性等特点。

磷酸铁锂的放电平台约为3.4V，比其他正极材料如三元材料高，且其能量密度较高。

磷酸铁锂还具有较低的自放电率和较好的高温性能，是一种理想的正极材料。

磷酸铁锂的制备方法主要包括固态法、溶液法和凝胶法等。

固态法通常是将FeC2O4、NH4H2PO4和Li2CO3以相应的摩尔比混合，在高温下煅烧得到。

溶液法则是通过溶液中的化学反应制备，凝胶法则是通过溶胶-凝胶法制备。

这些制备方法各有优缺点，可以根据具体需求进行选择。

磷酸铁锂主要应用于电动车、储能系统、航空航天、无人机等领域。

在电动车领域，磷酸铁锂因其高能量密度和较低的成本，被广泛应用于电动汽车、电动自行车等领域。

在储能系统领域，磷酸铁锂可以作为储能设备的主要电池，实现电网调峰、储能、应急供电等功能。

在航空航天领域，磷酸铁锂被用于航空器、卫星等设备的动力系统，满足其对能量密度和循环寿命的要求。

在无人机领域，磷酸铁锂也被广泛应用，可以实现无人机长时间飞行。

第二篇示例：磷酸铁锂（LiFePO4）也被称为磷酸铁锂，是一种正极材料，常用于锂离子电池的制造中。

磷酸铁锂电池具有高比能量、高循环寿命、低自放电率以及较高的安全性能，使其成为目前最受欢迎的电池材料之一。

磷酸铁锂材料的应用领域非常广泛，包括电动汽车、便携式电子产品和储能设备等。

由于其高能量密度和长周期寿命，磷酸铁锂电池逐渐取代了传统的镍镉电池和镍氢电池，在现代生活中扮演着至关重要的角色。

磷酸铁锂电池材料构成
磷酸铁锂电池的主要材料构成有：
1. 正极材料：磷酸铁锂(LiFePO4)。

磷酸铁锂具有优异的循环
稳定性、安全性和热稳定性，是磷酸铁锂电池的核心材料。

2. 负极材料：石墨(C)。

负极材料主要用石墨，它具有良好的
嵌锂性能和导电性能，能够有效地在充放电过程中嵌入和释放锂离子。

3. 电解液：常用的电解液是由含有锂盐(如LiPF6或LiBF4)的
有机溶剂(如碳酸二甲酯、乙醇碳酸酯等)组成。

电解液中的锂
盐起到传导锂离子的作用。

4. 分隔膜：用于隔离正负极的分隔膜一般采用聚烯烃材料，如聚丙烯(PP)或聚乙烯(PE)。

分隔膜具有良好的电导性和隔离性，能够防止正负极直接短路。

5. 当前收集剂：正极和负极材料需要通过电流收集器与电池的外部连接。

常用的当前收集剂是由导电碳材料(如石墨或碳黑)
制成的导电剂，如聚乙烯酮(PVDF)。

6. 外壳：用于封装电池的金属或塑料外壳，以保护电池内部的材料，并提供机械支撑和安全保护。

这些材料通过层层叠加和组装，形成了磷酸铁锂电池的结构，实现了锂离子在充放电过程中的嵌入和释放，从而实现电池的充放电功能。

磷酸铁锂电池简介什么是磷酸铁锂电池磷酸铁锂电池的全名应是磷酸铁锂锂离子电池，简称为磷酸铁锂电池，是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，是2002年后推出的产品，是锂离子电池家族的新成员。

由于它的性能特别适于作动力方面的应用，则在名称中加入“动力”两字，即磷酸铁锂动力电池。

也有人把它称为“锂铁（LiFe）动力电池”。

目前市场上的锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外还有少数采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2)作正极材料的锂离子电池，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。

在组成电池正极材料的金属元素中，钴（Co）最贵，并且存储量不多，镍（Ni）、锰（Mn）较便宜，而铁（Fe）最便宜。

正极材料的价格也与这些金属的价格行情一致。

因此，采用LiFePO4正极材料做成的锂离子电池应是最便宜的。

它的另一个特点是对环境无污染。

磷酸铁锂电池是一种可充电电池，在容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中安全（不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸）、工作温度范围宽、无毒或少毒、对环境无污染这些性能要求上都不错，特别在大放电率放电（5～10C放电）、放电电压平稳上、安全上（不燃烧、不爆炸）、寿命上（循环次数）、对环境无污染上是最好的，是目前最好的大电流输出动力电池。

比亚迪在第九届高交会前夕宣布“全球第一款可以用于汽车充电的铁电池已经在深圳诞生”，随后各种冠以“全球第一”、“领先日本20年”的比亚迪“铁动力”的报道频见报端，但据同济大学汽车学院副院长李理光透露“比亚迪的‘铁电池’就是磷酸铁锂电池”。

磷酸铁锂电池的结构与工作原理磷酸铁锂电池电池的内部结构如图1所示。

左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。

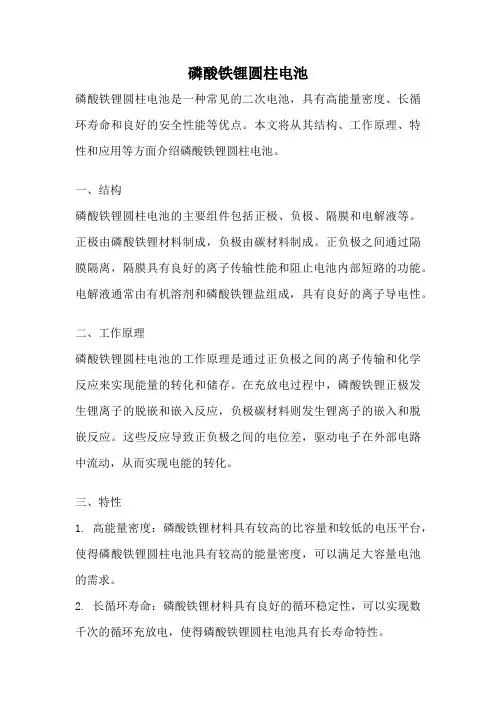

磷酸铁锂圆柱电池磷酸铁锂圆柱电池是一种常见的二次电池，具有高能量密度、长循环寿命和良好的安全性能等优点。

本文将从其结构、工作原理、特性和应用等方面介绍磷酸铁锂圆柱电池。

一、结构磷酸铁锂圆柱电池的主要组件包括正极、负极、隔膜和电解液等。

正极由磷酸铁锂材料制成，负极由碳材料制成。

正负极之间通过隔膜隔离，隔膜具有良好的离子传输性能和阻止电池内部短路的功能。

电解液通常由有机溶剂和磷酸铁锂盐组成，具有良好的离子导电性。

二、工作原理磷酸铁锂圆柱电池的工作原理是通过正负极之间的离子传输和化学反应来实现能量的转化和储存。

在充放电过程中，磷酸铁锂正极发生锂离子的脱嵌和嵌入反应，负极碳材料则发生锂离子的嵌入和脱嵌反应。

这些反应导致正负极之间的电位差，驱动电子在外部电路中流动，从而实现电能的转化。

三、特性1. 高能量密度：磷酸铁锂材料具有较高的比容量和较低的电压平台，使得磷酸铁锂圆柱电池具有较高的能量密度，可以满足大容量电池的需求。

2. 长循环寿命：磷酸铁锂材料具有良好的循环稳定性，可以实现数千次的循环充放电，使得磷酸铁锂圆柱电池具有长寿命特性。

3. 良好的安全性能：磷酸铁锂材料不含有金属锂，具有较低的热失控风险。

此外，磷酸铁锂材料的结构稳定，不易发生极化现象，能够抵抗过充和过放等异常工况，具有较高的安全性能。

四、应用磷酸铁锂圆柱电池广泛应用于电动车、电动工具、储能系统和便携式电子产品等领域。

由于其高能量密度和长循环寿命，磷酸铁锂圆柱电池可以提供持久的动力支持，并且在高温环境下具有较好的稳定性能。

此外，磷酸铁锂材料无污染、资源丰富，符合环保要求，逐渐成为二次电池领域的重要材料。

总结：磷酸铁锂圆柱电池具有高能量密度、长循环寿命和良好的安全性能等特点，逐渐成为电动车、电动工具等领域的主流电池。

随着技术的不断进步，磷酸铁锂圆柱电池的性能还将不断提升，为各种应用领域提供更加可靠和高效的能源存储解决方案。

磷酸铁锂电池工作原理详细图解 FePO4电池的内部结构如图下图所示 磷酸铁锂电池工作原理 上边是橄榄石（olivine）结构的LiFePO4作为电池的正极，由铝箔（aluminium foil）与电池正极连接，左边是聚合物（polymer）的隔膜（diaphragm），它把正极与负极隔开，但锂离子Li 可以通过而电子e-不能通过，右边是由碳（carbon）（石墨graphite）组成的电池负极，由铜箔（copper foil）与电池的负极连接。

电池的上下端之间是电池的电解质（electrolyte），电池由金属外壳密闭封装。

LiFePO4电池在充电时，正极中的锂离子Li 通过聚合物隔膜向负极迁移;在放电过程中，负极中的锂离子Li 通过隔膜向正极迁移。

锂离子电池就是因锂离子在充放电时来回迁移而命名的。

1、电池充电时，Li 从磷酸铁锂晶体的010面迁移到晶体表面，在电场力的作用下，进入电解液，穿过隔膜，再经电解液迁移到石墨晶体的表面，然后嵌入石墨晶格中。

与此同时，电子经导电体流向正极的铝箔集电极，经极耳、电池极柱、外电路、负极极柱、负极耳流向负极的铜箔集流体，再经导电体流到石墨负极，使负极的电荷达至平衡。

锂离子从磷酸铁锂脱嵌后，磷酸铁锂转化成磷酸铁，其晶格结构变化如上图-2。

2、电池放电时，Li 从石墨晶体中脱嵌出来，进入电解液，穿过隔膜，再经电解液迁移到磷酸铁锂晶体的表面，然后重新经010面嵌入到磷酸铁锂的晶格内。

与此同时，电池经导电体流向负极的铜箔集电极，经极耳、电池负极柱、外电路、正极极柱、正极极耳流向电池正极的铝箔集流体，再经导电体流到磷酸铁锂正极，使正极的电荷达至平衡。

从磷酸铁锂电池的工作原理可知，磷酸铁锂电池的充放电过程需要锂离子和电子的共同参与，而且锂离子的迁移速度与电子的迁移速度要达至平衡。

这就要求锂离子电池的正负电极必须是离子和电子的混合导体，而且其离子导电能力和电子导电能力必须一致。

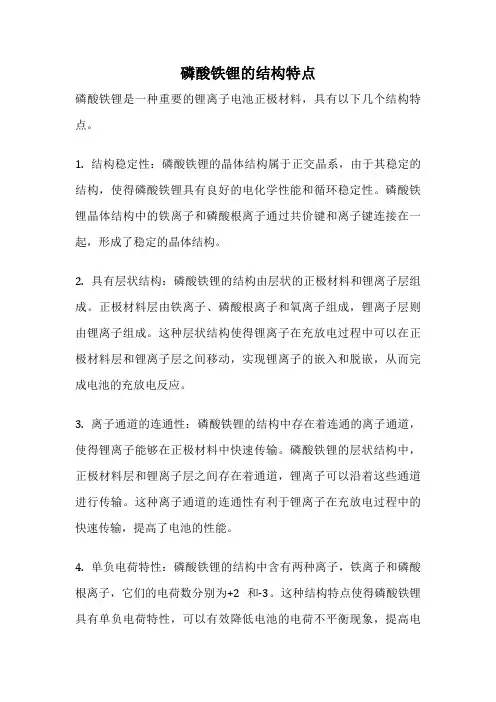

磷酸铁锂的结构特点
磷酸铁锂是一种重要的锂离子电池正极材料，具有以下几个结构特点。

1. 结构稳定性：磷酸铁锂的晶体结构属于正交晶系，由于其稳定的结构，使得磷酸铁锂具有良好的电化学性能和循环稳定性。

磷酸铁锂晶体结构中的铁离子和磷酸根离子通过共价键和离子键连接在一起，形成了稳定的晶体结构。

2. 具有层状结构：磷酸铁锂的结构由层状的正极材料和锂离子层组成。

正极材料层由铁离子、磷酸根离子和氧离子组成，锂离子层则由锂离子组成。

这种层状结构使得锂离子在充放电过程中可以在正极材料层和锂离子层之间移动，实现锂离子的嵌入和脱嵌，从而完成电池的充放电反应。

3. 离子通道的连通性：磷酸铁锂的结构中存在着连通的离子通道，使得锂离子能够在正极材料中快速传输。

磷酸铁锂的层状结构中，正极材料层和锂离子层之间存在着通道，锂离子可以沿着这些通道进行传输。

这种离子通道的连通性有利于锂离子在充放电过程中的快速传输，提高了电池的性能。

4. 单负电荷特性：磷酸铁锂的结构中含有两种离子，铁离子和磷酸根离子，它们的电荷数分别为+2和-3。

这种结构特点使得磷酸铁锂具有单负电荷特性，可以有效降低电池的电荷不平衡现象，提高电
池的循环寿命。

5. 抗过度放电特性：磷酸铁锂的结构中的磷酸根离子具有较高的稳定性，能够有效抵抗过度放电。

在电池过度放电时，磷酸根离子不易分解，能够维持电池的结构稳定性，防止电池发生过度放电导致的损坏。

磷酸铁锂具有结构稳定性、层状结构、离子通道的连通性、单负电荷特性和抗过度放电特性等特点，这些特点使得磷酸铁锂成为一种优良的正极材料，被广泛应用于锂离子电池中。

磷酸铁锂电池的结构和工作原理及电池材料水分仪工作原理一、磷酸铁锂磷酸铁锂电极材料主要用于各种锂离子电池，自1996年日本的NTT首次揭露AyMPO4(A 为碱金属，M为CoFe两者之组合:LiFeCOPO4)的橄榄石结构的锂电池正极材料之后,1997年美国德克萨斯州立大学研究群也接着报导了LiFePO4的可逆性地迁入脱出锂的特性，美国与日本不约而同地发表橄榄石结构(LiMPO4),使得该材料受到了极大的重视，并引起广泛的研究和迅速的发展。

与传统的锂离子二次电池正极材料，尖晶石结构的LiMn2O4和层状结构的LiCoO2相比，LiMPO4的原物料来源更广泛、价格更低廉且无环境污染。

二、磷酸铁锂电池原理和特点电池一般包括：正极、负极、电解质、隔膜、正极引线、负极引线、中心端子、绝缘材料、安全阀、密封圈、PTC（正温度控制端子）、电池壳等。

其中正极材料、负极材料、电解质以及隔膜的不同或者工艺的不同，对电池的性能和价格有着决定性的影响。

通常所称的锂电池，是以各种含锂材料为正极材料的电池，目前市场上的锂离子电池正极材料主要是钴酸锂（LiCoO2）、锰酸锂（LiMn2O4），另外还有少数采用镍酸锂（LiNiO2）以及二元/三元聚合物作正极材料的锂离子电池。

磷酸铁锂电池是用磷酸铁锂（LiFePO4，简称LFP）材料作电池正极的锂离子电池，其内部结构如图一所示：左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。

电池的上下端之间是电池的电解质，电池由金属外壳、铝塑复合膜或塑料壳密闭封装。

LiFePO4电池的工作原理是：电池充电时，正极材料中的锂离子脱出来，经过电解液，穿过隔膜进入到负极材料中；电池放电时，锂离子又从负极中脱出来，经过电解液，穿过隔膜回到正极材料中。

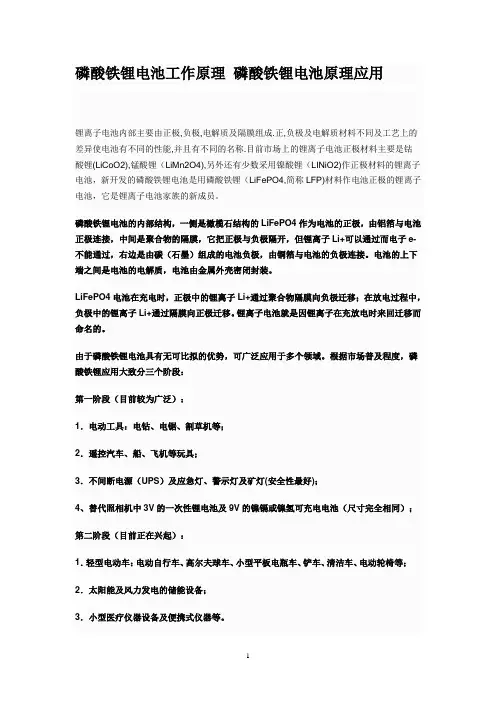

磷酸铁锂电池工作原理磷酸铁锂电池原理应用锂离子电池内部主要由正极,负极,电解质及隔膜组成.正,负极及电解质材料不同及工艺上的差异使电池有不同的性能,并且有不同的名称.目前市场上的锂离子电池正极材料主要是钴酸锂(LiCoO2),锰酸锂（LiMn2O4),另外还有少数采用镍酸锂（LINiO2)作正极材料的锂离子电池，新开发的磷酸铁锂电池是用磷酸铁锂（LiFePO4,简称LFP)材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。

磷酸铁锂电池的内部结构，一侧是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。

电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。

LiFePO4电池在充电时，正极中的锂离子Li+通过聚合物隔膜向负极迁移；在放电过程中，负极中的锂离子Li+通过隔膜向正极迁移。

锂离子电池就是因锂离子在充放电时来回迁移而命名的。

由于磷酸铁锂电池具有无可比拟的优势，可广泛应用于多个领域。

根据市场普及程度，磷酸铁锂应用大致分三个阶段：第一阶段（目前较为广泛）：1．电动工具：电钻、电锯、割草机等；2．遥控汽车、船、飞机等玩具；3．不间断电源（UPS）及应急灯、警示灯及矿灯(安全性最好)；4、替代照相机中3V的一次性锂电池及9V的镍镉或镍氢可充电电池（尺寸完全相同）；第二阶段（目前正在兴起）：1．轻型电动车：电动自行车、高尔夫球车、小型平板电瓶车、铲车、清洁车、电动轮椅等；2．太阳能及风力发电的储能设备；3．小型医疗仪器设备及便携式仪器等。

第三阶段（目前靠政府推动）：1．大型电动车辆：公交车、汽车、景点游览车及混合动力车等。

锂离子电池的主要材料目前用作锂离子电池的正极材料主要有：LiCoO2、LiMn2O4、LiNiO2及LiFePO4。

这些组成电池正极材料的金属元素中，钴（Co）最贵，并且存储量不多，镍（Ni）、锰（Mn）较便宜，而铁（Fe）最便宜。
