鼓式制动器设计
设计说明书：鼓式制动器设计
第一部分：引言
引言部分介绍了鼓式制动器的作用和设计的背景，解释了为何需要设
计新的鼓式制动器，并概述了本文档的结构和目标。
第二部分：设计要求
设计要求部分列出了鼓式制动器设计的主要目标和性能要求。
这些要
求主要包括制动力、制动效率、制动稳定性、耐久性等方面的要求。
同时，还需要考虑到制动器的重量、尺寸、成本等因素。
第三部分：结构设计
结构设计部分包括制动器的整体结构设计和各个部件的详细设计。
其中，整体结构设计需要考虑到制动器的安装位置和方式，以及与车辆其他
部件的配合关系。
各个部件的设计需要考虑到材料的选择、尺寸的确定、
加工工艺等因素。
第四部分：工作原理
工作原理部分详细介绍了鼓式制动器的工作原理。
包括制动器的构成、制动材料的摩擦特性、制动力的产生机制等内容。
同时，还需要考虑到制
动过程中的热量产生和传递机制，以确保制动器的稳定性和耐久性。
第五部分：性能评估
性能评估部分对鼓式制动器的主要性能进行评估。
主要包括制动力、制动效率、制动稳定性、耐久性等方面的测试和分析。
需要设计相应的测试方法和评估标准，以确保设计的鼓式制动器能够满足要求。
第六部分：结论
结论部分对整个设计过程进行总结，评价了设计的鼓式制动器的优缺点，并提出了进一步改进的建议。
同时，还需要总结设计过程中的经验和教训，以便在将来的鼓式制动器设计中能够有所借鉴。
毕业设计（论文）某中型卡车后轮鼓式制动器设计完成日期年月日摘要我这次的研究课题是鼓式制动器，首先要知道汽车制动器在当今社会的发展状况，了解各类型的的鼓式制动器的的零部件的构造和它运作时的方式及作用的原理。
通过这次课题我要充分的了解鼓式制动器组成，翻阅大量的有关该类型的资料，使这次的研究课题能有大量的题前参考价值和足够的可行方案。
同时，在这的设计中我要有合理的安排。
通过比较和选择筛选出符合我所要设计的鼓式制动器结构形式。
其次，根据这次的课题所有的福田中卡的汽车的参数和对相关各方面的要求，来选择我所设计的制动器的主要数据和要求。
这些参数将使我更加的了解这方面的知识同时也使我的设计将更加的饱满。
根据鼓式制动器结构特点，我将在这次的设计中对各个结构的参数进行大量的计算。
这些计算会使我在各制动缸的直径和他们所需的容积上有较多的掌握，同时，在踏板行程上也有较好的把握以及让这次设计更加的合理可行。
本次设计中我还要对我所设计的制动器的各个主要的结构零部有正确合理的选择和分配，这其中就有各个主要零部件的的支撑方式选择以及课题中所需要的制动轮缸和摩擦材料的选择，所研究对象的间隙的调整方式的选择的，通过这些选择来进行我所需要的设计。
结合以上综述，通过使用绘图软件来绘制制动器总装配图和制动器的主要零件图，来完成这次课题设计中汽车所需要的结构特点，和人们对其操作上所需要的性能要求。
关键词：汽车鼓式制动器；结构特点；性能要求；制动力AbstractThis drum brake is the main research subjects, the first thing to know the car brake of the present development situation, grasp main structure and working principle of automotive drum brakes. Through this topic I want to fully understand the composition of drum brake, read a lot of information on the type, satisty the need of the design for the following. At the same time, in the design of this I want to have a reasonable arrangement.Analysis and choose to comply with all I have to design the drum brake structure. Fukuda, secondly, according to the given topic card in the vehicle parameters, and performance requirements, to select the main parameters of brake. These parameters will make me more understand this knowledge at the same time to make my design will be more full.According to the structural characteristics of drum brake, also increased the design calculation of hydraulic brake drive structure, the calculation will make me in all the diameter of the cylinder and the volume they need more to master, at the same time, also have a good grasp on the pedal stroke and make the design more reasonable.I also want to my design in the design of the brake of the main structure of are correct and reasonable selection and distribution, including brake drums, brake shoe, brake plate, support way choice of brake shoe, brake wheel cylinder, selection of friction materials, the design of the choice of the ways of the adjustment of the brake clearance.Combining the above review, through the use of Auto CAD software to draw general assembly drawing of brake and brake's main parts graph, achieve the function of Auto brake and satisfying control performance.Key words: automotive drum brakes; Structure characteristics; Performance requirements; Braking forceKey Words: drum brake, structure characteristics, performance requirements, power system目录摘要................................................................................................................................................... Abstract .. (I)1 绪论 01.1 课题概述 01.1.1 题目背景 01.1.2 课题研究的意义 01.1.3 国内外相关研究情况 01.2 鼓式制动系的概述 01.2.1 制动器的功用 01.2.2 制动系统的工作原理 (1)2 鼓式制动器结构形式及选择 (2)3 制动器的主要参数及选择 (4)3.1 制动力与制动力分配系数 (4)3.2 同步附着系数 (8)3.3 制动器最大制动力矩 (8)3.4 主要结构参数与摩擦系数 (9)3.4.1 制动鼓内径D (9) (10)3.4.3 摩擦衬片起始角F作用线的距离a (10)3.4.4 制动器中心到张开力3.4.5 制动蹄支承点位置坐标c和k (10)3.4.6 衬片摩擦系数f (10)3.5 热容量和温升的核算 (10)3.6 行车制动效能计算 (11)4 主要零部件的结构设计 (12)4.1 制动鼓 (12)4.2 制动蹄 (13)4.3 制动底板 (13)4.4 制动蹄的支承 (13)4.5 制动轮缸 (13)4.6 摩擦材料 (13)4.7 间隙的调整方法 (14)5 液压制动驱动机构的设计计算 (15)6 结论 (17)致谢 (18)参考文献 (19)1 绪论1.1 课题概述1.1.1 题目背景汽车问世百余多年期间，特别是从大产量生产的汽车产品和汽车行业，汽车在这段时间里发展的极为迅猛，汽车的各种种类和运作方法也有许多种，而且性能也在不断地提升，不断地更新来满足人们对其的需求和运用。
1.课题研究的目的及意义汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。
汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车的行驶安全有着重要影响。
随着汽车的形式速度和路面情况复杂程度的提高，更加需要高性能、长寿命的制动系统。
其性能的好坏对汽车的行驶安全有着重要影响，如果此系统不能正常工作，车上的驾驶员和乘客将会受到车祸的伤害。
汽车是现代交通工具中用得最多、最普遍、也是运用得最方便的交通工具。
汽车制动系统是汽车底盘上的一个重要系统，它是制约汽车运动的装置，而制动器又是制动系中直接作用制约汽车运动的一个关键装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
随着公路业的迅速发展和车流密度的日益增大，人们对安全性、可靠性的要求越来越高，为保证人身和车辆安全，必须为汽车配备十分可靠的制动系统。
车辆在形式过程中要频繁进行制动操作，由于制动性能的好坏直接关系到交通和人身安全，因此制动性能是车辆非常重要的性能之一，改善汽车的制动性能始终是汽车设计制造和使用部门的重要任务。
现代汽车普遍采用的摩擦式制动器的实际工作性能是整个制动系中最复杂、最不稳定的因素，因此改进制动器机构、解决制约其性能的突出问题具有非常重要的意义。
2.汽车制动器的国内外现状及发展趋势对制动器的早期研究侧重于试验研究其摩擦特性，随着用户对其制动性能和使用寿命要求的不断提高，有关其基础理论与应用方面的研究也在深入进行。
目前，汽车所用的制动器几乎都是摩擦式的，可分为鼓式和盘式两大类。
盘式制动器被普遍使用。
但由于为了提高其制动效能而必须加制动增力系统，使其造价较高，故低端车一般还是使用前盘后鼓式。
汽车制动过程实际上是一个能量转换过程，它把汽车行驶时产生的动能转换为热能。
高速行驶的汽车如果频繁使用制动器，制动器因摩擦会产生大量的热量，使制动器温度急剧升高，如果不能及时的为制动器散热，它的效率就会大大降低，影响制动性能，出现所谓的制动效能热衰退现象。
毕业设计说明书题目:轿车后轮制动器的设计学院(直属系):交通与汽车工程学院年级、专业: 2017级车辆工程1目录摘要 (4)1 绪论 (7)1．1概述 (7)1.2制动器研究现状和进展 (7)1.3制动器的设计意义 (8)2 制动器类型及方案的选择 (9)2.1 盘式制动器 (9)2.2 鼓式制动器 (9)2.3 制动器型式及方案的确定 (14)3制动系的主要参数的选择 (15)3.1理想的前、后制动力分配曲线 (15)3.2制动力分配系数与同步附着系数的确定 (16)3.3 制动力分配的合理性分析 (18)4制动器的设计计算 (24)4.1鼓式制动器主要参数的确定 (24)4.2 蹄片上力矩的计算 (26)4.3制动器效能因数 (32)4.4 制动器制动力的计算 (32)4.5 驻车制动的计算 (33)4.6 摩擦片磨损特性的计算 (35)4.6.1 比能量耗散率的计算 (35)4.7制动蹄支承销剪切应力的计算 (37)5 制动效能的评价 (39)5.1 制动减速度 (39)5.2 制动距离 (39)5.3 制动效能的稳定性 (40)6 液压操纵机构的设计 (41)6.1 工作轮缸的工作容积 (41)6.2 制动主缸的工作直径与工作容积 (41)6.3 制动踏板力与制动踏板行程的校核 (41)7 鼓式制动器的优化设计 (43)7.1 设计变量 (43)7.2 目标函数的建立 (43)7.3 建立约束函数 (43)7.4 优化求解 (44)7.5 优化结果 (45)8 制动器主要零部件的结构设计 (47)8.1 制动鼓的结构设计 (47)8.2 制动蹄的结构设计 (47)8.3 摩擦衬片的结构设计 (48)8.4 制动底板的结构设计 (48)8.5 支承形式的设计 (49)8.6 制动轮缸 (49)8.7 蹄与鼓之间的间隙调整装置 (49)9结论 (51)总结与体会 (52)致谢 (53)参考文献 (54)附录一 (55)附录二 (57)轿车后轮制动器的设计摘要制动系的功能是使汽车减速停车，在下坡行驶时稳定车速以及使汽车能可靠地驻留在平地或一定角度的坡道上。

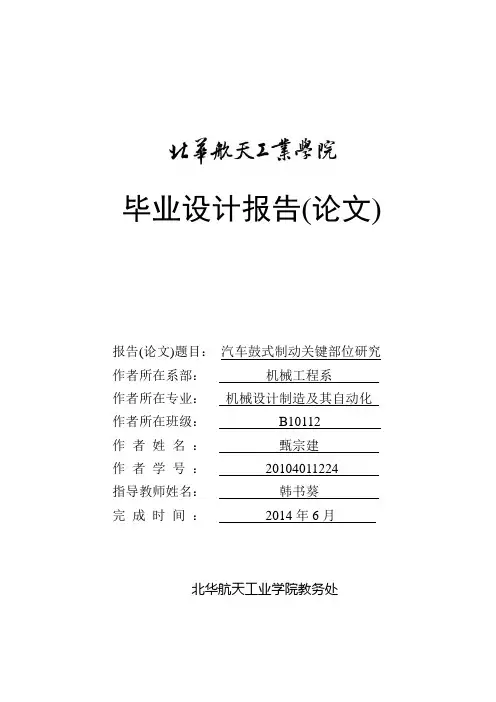

毕业设计报告(论文)报告(论文)题目：汽车鼓式制动关键部位研究作者所在系部：机械工程系作者所在专业：机械设计制造及其自动化作者所在班级：B10112作者姓名：甄宗建作者学号：20104011224指导教师姓名：韩书葵完成时间：2014年6月北华航天工业学院教务处北华航天工业学院本科生毕业设计（论文）原创性及知识产权声明本人郑重声明：所呈交的毕业设计（论文）汽车鼓式制动关键部位研究甄宗建是本人在指导教师的指导下，独立进行研究工作取得的成果。
除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本设计（论文）的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
因本毕业设计（论文）引起的法律结果完全由本人承担。
本毕业设计（论文）成果归北华航天工业学院所有。
本人遵循北华航天工业学院有关毕业设计（论文）的相关规定，提交毕业设计（论文）的印刷本和电子版本。
本人同意北华航天工业学院有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；可以采用影印、缩印、数字化或其它复制手段保存论文；在不以营利为目的的前提下，可以公布非涉密毕业设计（论文）的部分或全部内容。
特此声明毕业设计（论文）作者：甄宗建指导教师：韩书葵2014年06月09日2014年06月09日摘要本论文主要研究了汽车鼓式制动器的关键部位，希望得到一些技术上的突破。
首先，从图书馆借阅鼓式制动器的资料，全面了解鼓式制动器的结构。
接着，用PRO/E软件绘制出制动器的制动蹄、摩擦片的三维模型。
绘制好了各个零件，再利用三维软件的装配功能，将所有的零件装配在一起，得到总的装配图。
最后，先建立PRO/E软件和ANSYS软件之间的连接，接着利用ANSYS软件里的Workbench模块进行有限元分析。
对导入的三维模型进行参数设置、网格划分、加载荷和求解，得出分析结果。
关键字：鼓式制动器，有限元分析，网格划分。
附表4河南工程学院本科毕业设计（论文）开题报告二、国内外文献综述（可另附页）1、具体内容：为了完成本课题的预期目标，需要了解课题的研究背景和相关文献资料。
通过各种渠道大量搜集有关本课题的资料信息，查阅国内外参考文献20多篇，其中外文文献不少于2篇，查看有关汽车鼓式制动器设计的相关理论知识，并认真阅读《汽车工程手册》、《汽车理论》、《汽车构造》、《机械设计》等书籍，对汽车鼓式制动器的结构、性能特征以及现阶段存在的问题进行了解。
对鼓式制动器的结构型式进行选择；根据整车参数，设计鼓式制动器各参数的具体数值，包括制动鼓、制动底板、制动轮缸等主要部件的设计；对汽车制动性能有着重要影响的制动系参数有：制动力及其分配系数、同步附着系数、制动强度、附着系数利用率、最大制动力矩、利用附着系数、制动效率、制动器因数、制动蹄因数等。
鼓式制动器的结构参数有制动鼓直径D或半径R、制动蹄摩擦衬片的包角β、制动蹄摩擦衬片宽度b、摩擦衬片起始角β0、张开力P的作用线至制动器中心的距离α、制动蹄支销中心的坐标位置κ与с及摩擦片摩擦系数。
汽车制动性能的可靠与否，直接影响到汽车行使的安全和其他使用性能的发挥。
重大交通事故往往与制动距离太长、紧急制动时发生侧滑等情况有关，因此，汽车的制动性很重要。
汽车的制动性主要由三方面来评价：1）、制动效能，即制动距离与减速度。
指在良好路面上，汽车以一定初速（现在一般是80m/s）制动到停车的制动距离或制动时汽车的减速度。
它是制动性能最基本的评价指标；2）、制动效能的恒定性，即抗热衰退性能。
制动过程实际是把汽车行驶的动能通过制动器吸收转换为热能，因此，制动器温度升高后能否保持在冷状态时的制动效能，是设计制动器是要考虑的一个重要问题。
此外，还有涉水行使后，制动器还存在水衰退问题；3）、制动时汽车的方向稳定性，即制动时汽车不发生跑骗、侧滑以及失去转向能力的性能。
制动时的方向稳定性常用制动时汽车按给定路径行使能力来评价。
8t载货汽车后桥鼓式制动器及其控制系统的设计摘要汽车制动系是用以强制行驶中的汽车减速或停车，使下坡形式的汽车的车速保持稳定以及使已停使的汽车在原地（包括在斜坡上）驻留不动的机构。
随着高速公路的发展和车速的提高及车流密度的日益增大，为了保证行车安全，汽车制动系的工作可靠性显得日益重要，也只有制动性能良好，制动系工作可靠的汽车，才能充分发挥其动力性能。
本设计是轻型货车的制动系设计,经过查资料和参考以往的设计,采用液压为动力源的行车制动和以人力手动机械式的驻车车制动.行车制动采用鼓式制动器驻车制动采用附装在后轮上的。
即行车制动和驻车制动同用一套制动蹄片和制动鼓。
它的特点是可以减少制动系所占的空间,使其总体结构简化,并且在后轮行车制动失效时驻车车制动可以充当刹车,使其安全性能更高。
关键词:轻型载货车，制动器，设计Design of bridge of drum brake andcontrol system of 8t truck rearABSTRACTAutomotive brake system is used to force the moving car slow down or stop, so that the car's speed downhill form stable and to have stopped the car in place (including the slope) resides not move the body. With the development of highway and the speed increases and increasing traffic density, in order to ensure traffic safety, vehicle brake system operational reliability is becoming increasingly important, and only the brake good, reliable car brake system, can fully play its dynamic performance.The design is light truck brake system design, through to find information and reference the previous design, the use of hydraulic brake for the power source and the human hand mechanical parking brake. Brake drum brake used in brake attached to the rear wheel using the. The brake and parking brake with a set of brake shoes and brake drums. It can reduce the braking system is characterized by the amount of space, so the overall structure is simplified, and the failure of the rear brake parking brake can act as a brake to secure higher performance.Key words：light trucks，brake，design摘要 (1)ABSTRACT (2)第一章制动系概述 (6)1.1 概述 (6)1.2 制动器的结构形式 (7)第二章鼓式制动器主要零件设计参数计算 (17)2.1 鼓式制动器的设计计算 (17)2.2 摩擦衬片的磨损特性计算 (22)2.3制动力与制动力分配系数 (23)2.4同步附着系数 (27)2.5制动器最大制动力矩 (27)第三章驻车车制动的设计计算 (29)3.1 满载时 (29)3.2 空载时 (30)第四章制动性能分析 (33)4.1 制动性能评价指标 (33)4.2 制动效能 (33)4.3 制动效能的恒定性 (33)4.4 制动时汽车方向的稳定性 (33)第五章制动器主要零件的结构设计 (35)5.1制动鼓 (35)5.2 制动蹄 (36)5.3 制动底板 (36)5.4 制动蹄的支承 (37)5.5 制动轮缸 (37)5.6 摩擦材料 (37)5.7 制动器间隙 (38)第六章制动驱动机构的结构形式选择及设计计算 (40)结论 (44)参考文献 (45)第一章制动系概述1.1 概述汽车制动系是用以强制行驶中的汽车减速或停车，使下坡形式的汽车的车速保持稳定以及使已停使的汽车在原地（包括在斜坡上）驻留不动的机构。
关于鼓式制动器的汽车技术论文鼓式制动器是利用摩擦力实现驻车或使行驶中的汽车减速、停车的装置,由于制动效能高、结构简单、价格便宜,在汽车上得到广泛的使用。
下面是小编为大家精心推荐的汽车技术论文鼓式制动器，希望能够对您有所帮助。
汽车技术论文鼓式制动器篇一某型汽车鼓式制动器的设计摘要：根据某型汽车制动器的主要技术参数，得到了该车型的同步附着系数和前后轮制动力分配系数。
通过计算，设计了鼓式制动器，得到了制动鼓直径、摩擦衬片宽度和包角等制动蹄主要参数，以及制动力矩和制动因数等制动性能参数。
关键词：汽车;制动;鼓式制动器0.引言汽车制动系统是汽车最重要系统之一，在车辆的安全方面就扮演着至关重要的角色，特别是近年来，随着车辆技术的进步和汽车行驶速度的提高，这种重要性表现得越来越明显，对其进行设计研究具有重要的意义。
1.制动系统设计计算1.1 轻型货车主要技术参数设计参数：整车质量：满载：3000kg，空载：1200kg;质心位置：a=2.0m b=1.6m，重心高度：hg=0.74m(空载)hg=0.82m(满载);轴距：L=3.6m;轮距：B=1.50m;轮胎规格：7.0-16。
1.2 同步附着系数φ的确定轿车制动制动力分配系数β采用恒定值得设计方法。
欲使汽车制动时的总制动力和减速度达到最大值，应使前、后轮有可能被制动同步抱死滑移，这时各轴理想制动力关系为Fμ1+Fμ2=φG，Fμ1/Fμ2=(L2+φhg)/(l1-φhg)式中：Fu1：前轴车轮的制动器制动力;Fu2：后轴车轮的制动器制动力;G：汽车重力L1：汽车质心至前轴中心线的距离;L2：汽车质心至后轴中心线的距离;hg：汽车质心高度。
由上式可知，前后轮同时抱死时前、后轮制动器制动力是φ的函数，如果汽车前后轮制动器制动力能按I曲线的要求匹配，则能保证汽车在不同的附着系数的路面制动时，前后轮同时抱死。
然而，目前大多数汽车的前后制动器制动力之比为定值。
常用前制动器制动力与汽车总制动力之比来表明分配的比例，称为制动器制动力分配系数，并以符号β来表示，即β=Fμ1/Fμ2前、后制动器的制动器制动力分配系数影响到汽车制动时方向稳定性和附着条件利用程度。
重型货车鼓式制动器设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日前言1 本课题的目的和意义近年来，国内、外对汽车制动系统的研究与改进的大部分工作集中在通过对汽车制动过程的有效控制来提高车辆的制动性能及其稳定性，如ABS 技术等，而对制动器本身的研究改进较少。
然而，对汽车制动过程的控制效果最终都须通过制动器来实现，现代汽车普遍采用的摩擦式制动器的实际工作性能是整个制动系中最复杂、最不稳定的因素，因此改进制动器机构、解决制约其性能的突出问题具有非常重要的意义。
对于蹄－鼓式制动器，其突出优点是可利用制动蹄的增势效应而达到很高的制动效能因数，并具有多种不同性能的可选结构型式，以及其制动性能的可设计性强、制动效能因数的选择范围很宽、对各种汽车的制动性能要求的适应面广，至今仍然在除部分轿车以外的各种车辆的制动器中占主导地位。
但是，传统的蹄－鼓式制动器存在本身无法克服的缺点，主要表现于：其制动效能的稳定性较差，其摩擦副的压力分布均匀性也较差，衬片磨损不均匀；另外，在摩擦副局部接触的情况下容易使制动器制动力矩发生较大的变化，因此容易使左右车轮的制动力产生较大差值，从而导致汽车制动跑偏。
对于钳－盘式制动器，其优点在于：制动效能稳定性和散热性好，对摩擦材料的热衰退较不敏感，摩擦副的压力分布较均匀，而且结构较简单、维修较简便。
但是，钳－盘式制动器的缺点在于：其制动效能因数很低（只有0.7 左右），因此要求很大的促动力，导致制动管路内液体压力高，而且其摩擦副的工作压强和温度高；制动盘易被污染和锈蚀；当用作后轮制动器时不易加装驻车制动机构等。
因此，现代车辆上迫切需要一种可克服已有技术不足之处的先进制动器，它可充分发挥蹄－鼓式制动器制动效能因数高的优点，同时具有摩擦副压力分布均匀、制动效能稳定以及制动器间隙自动调节机构较理想等优点。
2 商用车制动系概述汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。
从汽车诞生时起，车辆制动系统在车辆的安全方面就扮演着至关重要的角色。
近年来，随着车辆技术的进步和汽车行驶速度的提高，这种重要性表现得越来越明显。
也只有制动性能良好、制动系工作可靠的汽车，才能充分发挥其动力性能。
汽车制动系统种类很多，形式多样。
传统的制动系统结构型式主要有机械式、气动式、液压式、气—液混合式。
它们的工作原理基本都一样，都是利用制动装置，用工作时产生的摩擦热来逐渐消耗车辆所具有的动能，以达到车辆制动减速，或直至停车的目的。
汽车制动系至少应有两套独立的制动装置，即行车制动装置和驻车制动装置；重型汽车或经常在山区行驶的汽车要增设应急制动装置及辅助制动装置，牵引汽车应有自动制动装置等。
作为制动系的主要组成部分，在车辆上常用的传统蹄－鼓式制动器包括领从蹄型、双领蹄型、双从蹄型、双向自增力型等不同的结构型式。
3 鼓式制动器技术研究进展和现状长期以来，为了充分发挥蹄－鼓式制动器的重要优势，旨在克服其主要缺点的研究工作和技术改进一直在进行中，尤其是对蹄－鼓式制动器工作过程和性能计算分析方法的研究受到高度重视。
这些研究工作的重点在于制动器结构和实际使用因素等对制动器的效能及其稳定性等的影响，取得了一些重要的研究成果，得到了一些比较可行、有效的改进措施，制动器的性能也有了一定程度的提高。
1978 年，Brian Ingram 等提出一种蹄平动的鼓式制动器形式；这种制动器的制动蹄因为受到滑槽的限制，只能平动不能转动，因此没有增势效应，也没有减势效应，与盘式制动器类似，理论上制动效能和摩擦系数的关系是线性的，制动稳定性较好，同时，可以有效地防止传统鼓式制动器普遍的摩擦片偏磨现象，但制动效能因数较低。
1997年，提出了一种“电控自增力鼓式制动器”设计方案，该制动器是通过机械的方法来实现鼓式制动器的自增力，制动效能因数的变化范围为2～6。
应用一套电控机械装置调整领蹄的支承点来提高制动器的制动效能数，以补偿由于摩擦材料的热衰退而引起的摩擦系数降低。
该制动器达到相同的制动力矩所要求的输入力是盘式制动器1/7。
该系统的控制装置允许每个制动器单独工作，从而提高了行车的安全性，另外对驾驶和操纵舒适性也有所提高，但仍然存在一些问题，诸如系统复杂、高能耗、高成本、维护困难等。
1999年提出一种四蹄八片（块）式制动器，通过对结构参数合理匹配设计，制动效能因数有一定地提高，同时制动效能_因数对摩擦系数的敏感性也可以有适当地改善，这就在一定程度上改善了制动效能的稳定性。
2000 年，提出一种具有多自由度联动蹄的新型蹄－鼓式制动器，该型式的制动器使得制动效能因数及其稳定性得到显著提高；摩擦副间压力分布趋于均匀，可保证摩擦副间接触状态的稳定，并延长摩擦片使用寿命；性能参数可设计性强，可根据对制动效能的需要，较灵活地进行制动器设计。
另外，近年来则出现了一些全新的制动器结构形式，如磁粉制动器、湿式多盘制动器、电力液压制动臂型盘式制动器、湿式盘式弹簧制动器等。
对于关键磁性介质——磁粉，选用了抗氧化性强、耐磨、耐高温、流动性好的军工磁粉；磁毂组件选用了超级电工纯铁DT4，保证了空转力矩小、重复控制精度高的性能要求；在热容量和散热等方面，采用了双侧带散热风扇，设计了散热风道等，使得该技术有着极好的应用前景[3]。
尽管对蹄－鼓式制动器的设计研究取得了一定的成绩，但是对传统蹄－鼓式制动器的设计仍然有着不可替代的基础性和研发性作用，也可为后续设计提供理论参考。
4 研究重点以及目的研究重点：根据设计车型的特点，合理计算该车型制动系统制动力及制动器最大制动力矩、鼓式制动器的结构形式及选择、鼓式制动器主要参数的计算与确定、摩擦衬块的磨损特性计算、制动器热容量和温升的核算、制动力矩的计算与校核、在二维或三维设计平台AUTO CAD中完成鼓式制动器零件图以及装配图的绘制、设计合理性的分析和评价等。
本次设计的目的是通过合理整和已有的设计，阅读大量文献，掌握机械设计的基本步骤和要求，以及传统的机械制图的步骤和规则；掌握鼓式制动器总成的相关设计方法，以进一步扎实汽车设计基本知识；学会用AUTO CAD,UG等三维软件进行基本的二维或三维建模和制图，同时提高分析问题及解决问题的能力。
提出将各种设计方法互相结合,针对不同的设计内容分别应用不同的方法,以促进其设计过程方法优化、设计结果精益求精。
目录中文摘要 (I)英文摘要................................................................ I I 第1章鼓式制动器结构形式及选择 (1)1.1鼓式制动器的形式结构 (1)1.2 鼓式制动器按蹄的属性分类 (2)1.2.1 领从蹄式制动器 (2)1.2.2 双领蹄式制动器 (6)1.2.3 双向双领蹄式制动器 (7)1.2.4 单向増力式制动器 (9)1.2.5 双向増力式制动器 (9)第2章制动系的主要参数及其选择 (13)2.1 制动力与制动力分配系数 (13)2.2 同步附着系数 (18)2.3制动器最大制动力矩 (20)2.4 鼓式制动器的结构参数与摩擦系数 (21)2.4.1 制动鼓内径D (22)2.4.2 摩擦衬片宽度b和包角β (22) (24)2.4.3 摩擦衬片起始角2.4.4 制动器中心到张开力P作用线的距离a (24)2.4.5 制动蹄支承点位置坐标k和c (24)2.4.6 衬片摩擦系数f (24)第3章制动器的设计计算 (25)3.1浮式领—从蹄制动器(平行支座面) 制动器因素计算 (25)3.2制动驱动机构的设计计算 (27)3.2.1所需制动力计算 (27)3.2.2制动踏板力验算 (28)3.2.3 确定制动轮缸直径 (29)3.2.4轮缸的工作容积 (29)3.2.5 制动器所能产生的制动力计算 (30)3.3制动蹄片上的制动力矩 (31)3.4制动蹄上的压力分布规律 (35)3.5 摩擦衬片的磨损特性计算 (37)3.6 制动器的热容量和温升的核算 (40)3.7行车制动效能计算 (41)3.8 驻车制动的计算 (42)第4章制动器主要零件的结构设计 (45)4.1制动鼓 (45)4.2 制动蹄 (46)4.3 制动底板 (46)4.4 制动蹄的支承 (47)4.5 制动轮缸 (47)4.6 摩擦材料 (47)4.7 制动器间隙 (48)结论 (50)致谢 (52)参考文献 (51)附录 1 (53)附录 2 (54)二O一O届车辆工程毕业设计摘要鼓式制动也叫块式制动，现在鼓式制动器的主流是内张式，它的制动蹄位于制动轮内侧，刹车时制动块向外张开，摩擦制动轮的内侧，达到刹车的目的。
制动系统在汽车中有着极为重要的作用，如果失效将会造成灾严重的后果。
制动系统的主要部件就是制动器，在现代汽车上仍然广泛使用的是具有较高制动效能的蹄—鼓式制动器。
本设计就摩擦式鼓式制动器进行了相关的设计和计算。
在设计过程中，以实际产品为基础，根据我国工厂目前进行制动器新产品开发的一般程序，并结合理论设计的要求，首先根据给定车型的整车参数和技术要求，确定制动器的结构形式及、制动器主要参数，然后计算制动器的制动力矩、制动蹄上的压力分布、蹄片变形规律、制动效能因数、制动减速度、耐磨损特性、制动温升等，并在此基础上进行制动器主要零部件的结构设计。
