电容器充电放电原理
电容器充电放电原理是基于电荷的积累和释放。
在电路中，当电容器接通电源时，正极会积累正电荷，负极会积累负电荷，形成电场能量。
这个过程称为充电。
充电时，电容器的两个板极之间的电势差逐渐增大，直到达到电源电压为止。
在充电过程中，电子会从电源的负极流向电容器的负极，从而导致电容器的负极积累了更多的负电荷。
当电容器充电完成后，即达到电源电压，如果将电源断开，电容器会开始放电。
放电时，电容器的电荷开始从正极向负极移动，导致电容器的电势差逐渐下降。
放电过程中，电容器存储的电场能量逐渐释放为其他形式的能量，例如热能或者电磁辐射。
放电的速度取决于电容器的电容量以及电路中的电阻。
较大的电容量和较小的电阻会导致放电速度较慢，反之则较快。
总之，电容器充电放电的原理是通过电荷的正负积累和释放，形成电场能量的积累和释放。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

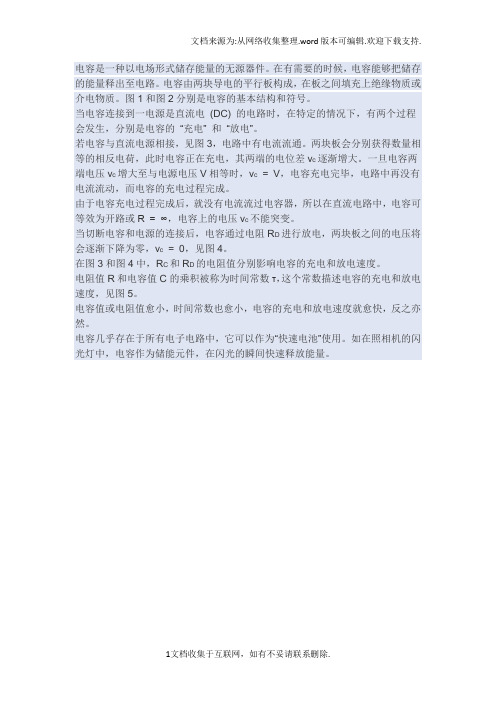

电容是一种以电场形式储存能量的无源器件。
在有需要的时候，电容能够把储存的能量释出至电路。
电容由两块导电的平行板构成，在板之间填充上绝缘物质或介电物质。
图1和图2分别是电容的基本结构和符号。
当电容连接到一电源是直流电(DC) 的电路时，在特定的情况下，有两个过程会发生，分别是电容的“充电” 和“放电”。
若电容与直流电源相接，见图3，电路中有电流流通。
两块板会分别获得数量相等的相反电荷，此时电容正在充电，其两端的电位差v c逐渐增大。
一旦电容两端电压v c增大至与电源电压V相等时，v c= V，电容充电完毕，电路中再没有电流流动，而电容的充电过程完成。
由于电容充电过程完成后，就没有电流流过电容器，所以在直流电路中，电容可等效为开路或R = ∞，电容上的电压v c不能突变。
当切断电容和电源的连接后，电容通过电阻R D进行放电，两块板之间的电压将会逐渐下降为零，v c= 0，见图4。
在图3和图4中，R C和R D的电阻值分别影响电容的充电和放电速度。
电阻值R和电容值C的乘积被称为时间常数τ，这个常数描述电容的充电和放电速度，见图5。
电容值或电阻值愈小，时间常数也愈小，电容的充电和放电速度就愈快，反之亦然。
电容几乎存在于所有电子电路中，它可以作为“快速电池”使用。
如在照相机的闪光灯中，电容作为储能元件，在闪光的瞬间快速释放能量。
1文档收集于互联网，如有不妥请联系删除.。
高中物理学案：实验观察电容器的充、放电1.实验原理(1)电容器的充电过程如图1所示,当开关S接1时,电容器接通电源,在电场力的作用下自由电子从正极板经过电源向负极板移动,正极板因失去电子而带正电,负极板因获得电子而带负电.正、负极板带等量的正、负电荷.电荷在移动的过程中形成电流.在充电开始时电流比较大(填“大”或“小”),以后随着极板上电荷的增多,电流逐渐减小(填“增大”或“减小”),当电容器两极板间电压等于电源电压时电荷停止移动,电流I＝0.图1(2)电容器的放电过程如图2所示,当开关S接2时,将电容器的两极板直接用导线连接起来,电容器正、负极板上电荷发生中和.在电子移动过程中,形成电流,放电开始电流较大(填“大”或“小”),随着两极板上的电荷量逐渐减小,电路中的电流逐渐减小(填“增大”或“减小”),两极板间的电压也逐渐减小到零.图2实验器材：6V的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡2.实验步骤(1)按图3连接好电路.图3(2)把单刀双掷开关S打在上面,使触点1和触点2连通,观察电容器的充电现象,并将结果记录在表格中.(3)将单刀双掷开关S打在下面,使触点3和触点2连通,观察电容器的放电现象,并将结果记录在表格中.(4)记录好实验结果,关闭电源.实验记录和分析：实验项目实验现象电容器充电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表1电流表1的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由小(选填“大”或“小”)到大(选填“大”或“小”)最后为6 V电容器放电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表2电流表2的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由大(选填“大”或“小”)到小(选填“大”或“小”)最后为0 V3.注意事项(1)电流表要选用小量程的灵敏电流计.(2)要选择大容量的电容器.(3)实验要在干燥的环境中进行.(4)在做放电实验时,在电路中串联一个电阻,以免烧坏电流表.一、电容器充、放电现象的定性分析例1如图4所示实验中,关于平行板电容器的充、放电,下列说法正确的是( )图4A.开关接1时,平行板电容器充电,且上极板带正电B.开关接1时,平行板电容器充电,且上极板带负电C.开关接2时,平行板电容器充电,且上极板带正电D.开关接2时,平行板电容器充电,且上极板带负电答案 A解析开关接1时,平行板电容器充电,上极板与电源正极相连而带正电,A对,B错；开关接2时,平行板电容器放电,放电结束后上、下极板均不带电,C、D错.二、电容器充、放电现象的定量计算例2电流传感器可以像电流表一样测量电流,不同的是反应比较灵敏,且可以和计算机相连,能画出电流与时间的变化图象.图5甲是用电流传感器观察充、放电过程的实验电路图,图中电源电压为6V.图5先使开关S与1接通,待充电完成后,把开关S再与2接通,电容器通过电阻放电,电流传感器将电流信息传入计算机,显示出电流随时间变化的I－t图象如图乙所示.根据图象估算出电容器全部放电过程中释放的电荷量为C,该电容器电容为μF.(均保留三位有效数字)答案 3.04×10－3507解析根据题图乙的含义,因Q＝It,可知图形与时间轴围成的面积表示电荷量；根据横轴与纵轴的数据可知,一个格子的电荷量为8×10－5C,由大于半格算一个,小于半格舍去,因此图象所包含的格子个数为38,所以释放的电荷量为q＝8×10－5C×38＝3.04×10－3C.根据电容器的电容C＝QU可知,C＝3.04×10－36F≈5.07×10－4F＝507μF.1.(多选)关于电容器的充、放电,下列说法中正确的是( )A.充、放电过程中外电路有瞬间电流B.充、放电过程中外电路有恒定电流C.充电过程中电源提供的电能全部转化为内能D.放电过程中电容器中的电场能逐渐减少答案AD解析电容器充、放电过程中会有电荷发生定向移动,电路产生变化的瞬间电流,电容器充、放电结束,电流消失,A对,B错；充电过程中电源提供的电能部分转化为电容器的电场能,C错；放电过程中电容器中的电场能转化为其他形式的能,D对.2.据国外某媒体报道,科学家发明了一种新型超级电容器,能让手机几分钟内充满电.某同学假日登山途中,用该种电容器给手机电池充电,下列说法正确的是( )A.该电容器给手机电池充电时,电容器的电容变大B.该电容器给手机电池充电时,电容器存储的电能变少C.该电容器给手机电池充电时,电容器所带的电荷量可能不变D.充电结束后,电容器不带电,电容器的电容为零答案 B解析电容是描述电容器容纳电荷的本领大小的物理量,与电容器的电压及电荷量无关,故A、D错误；当该电容器给手机电池充电时,电容器存储的电荷量减小,则电能变少,故B正确,C错误.3.电流传感器可以把电容器放电电流随时间变化规律描绘出来.一个电容器先把它接到8V的电源上充电,然后通过电流传感器放电,其电流随时间变化图象如图6所示.由图象和坐标轴所围的面积知道电容器放电前所带的电荷量,已知如图所围的面积约为40个方格,由图可算出电容器的电容为 F.图6答案4×10－4解析根据Q＝It以及图象的含义可知,图象与时间轴所围成的面积表示电荷量,则可知：电荷量q＝40×0.2×10－3×0.4C＝3.2×10－3C,电容器的电容C＝qU＝4×10－4F.。
电解电容充放电原理
电解电容充放电原理是电解电容器在充电和放电过程中的行为原理。
电解电容器由正极（阳极）、负极（阴极）和电解质溶液组成。
在充电时，将正极连接至电源的正极，负极连接至电源的负极，电解质溶液中的正离子会向负极迁移，负离子会向正极迁移。
这个迁移过程引起了电荷的分离，即电解电容器的两极之间产生了电势差。
在电解电容充电过程中，正极吸收了正离子，负极吸收了负离子，导致了电荷的积累。
当积累的电荷达到一定程度时，电解电容器的两极之间的电势差即达到了电源电压。
这时，电解电容器即达到了充电状态。
在放电过程中，将正极和负极断开连接，电解电容器的两极之间的电势差会驱使电荷重新回到原位，即正离子从负极返回正极，负离子从正极返回负极。
这个过程中，电势差逐渐减小，直到降为零时，电解电容器即放电完成。
电解电容充放电的过程中，电解质溶液中的离子扮演着重要角色。
正极吸收正离子，负极吸收负离子，使得电容器的两极之间的电势差得以维持。
当两极之间的电势差达到电源电压时，电容器充电完成；而当电势差逐渐降低至零时，电容器放电完成。
电解电容充放电的原理直接来自于离子迁移引起的电荷积累和释放。
第三节 电容器的充电和放电一、电容器的充电充电过程中，随着电容器两极板上所带的电荷量的增加，电容器两端电压逐渐增大，充电电流逐渐减小，当充电结束时，电流为零，电容器两端电压U C = E二、电容器的放电放电过程中，随着电容器极板上电量的减少，电容器两端电压逐渐减小，放电电流也逐渐减小直至为零，此时放电过程结束。
三、电容器充放电电流充放电过程中，电容器极板上储存的电荷发生了变化，电路中有电流产生。
其电流大小为tq i ∆ ∆= 由C Cu q =，可得 C u C q ∆= ∆。
所以tu C t q i C ∆ ∆= ∆ ∆= 需要说明的是，电路中的电流是由于电容器充放电形成的，并非电荷直接通过了介质。
。
四. 电容器中的电场能量1、电容器中的电场能量(1)．能量来源电容器在充电过程中，两极板上有电荷积累，极板间形成电场。
电场具有能量，此能量是从电源吸取过来储存在电容器中的。
(2)．储能大小的计算电容器充电时，极板上的电荷量q 逐渐增加，两板间电压u C 也在逐渐增加，电压与电荷量成正比，即 q = Cu C ，如图4-6所示。
把充入电容器的总电量q 分成许多小等份，每一等份的电荷量为 ∆q 表示在某个很短的时间内电容器极板上增加的电量，在这段时间内，可认为电容器两端的电压为u C ，此时电源运送电荷做功为q u W C C ∆= ∆ 即为这段时间内电容器所储存的能量增加的数值。
当充电结束时，电容器两极板间的电压达到稳定值U C ，此时，电容器所储存的电场能量应为整个充电过程中电源运送电荷所做的功之和，即把图中每一小段所做的功都加起来。
利用积分的方法可得22121C C C CU qU W == 式中，电容C 的单位为F ，电压U C 的单位为V ，电荷量q 的单位为C ，能量的单位为J 。
电容器中储存的能量与电容器的电容成正比，与电容器两极板间电压的平方成正比。
2、电容器在电路中的作用当电容器两端电压增加时，电容器从电源吸收能量并储存起来；当电容器两端电压降低时，电容器便把它原来所储存的能量释放出来。
超级电容器工作原理引言概述：超级电容器是一种新兴的电子元件，具有高能量密度、快速充放电和长寿命等特点，被广泛应用于电子设备、汽车、航空航天等领域。
本文将详细介绍超级电容器的工作原理。
一、电容器基本原理1.1 电容器的定义和结构电容器是一种能够存储电荷的电子元件，由两个导体板和介质组成。
导体板上的电荷会在两板之间形成电场，存储电能。
1.2 电容器的充放电过程充电过程：当电容器接入电源时，电荷从电源流入导体板，导体板上的电荷逐渐增加，电场强度增大，电容器储存的电能增加。
放电过程：当电容器与电源断开连接时，导体板上的电荷会通过电路释放出来，电场强度减小，电容器储存的电能逐渐减小。
1.3 电容器的电容量和电压电容量是电容器存储电荷的能力，单位为法拉(F)。
电容量越大，电容器存储的电能越多。
电压是电容器两板之间的电势差，单位为伏特(V)。
电压越高，电容器存储的电能越大。
二、超级电容器的结构和特点2.1 超级电容器的结构超级电容器由两个电极和电解质组成。
电极通常采用活性炭材料，具有大表面积和高导电性。
电解质是一种能够导电的液体或者固体，能够提高电容器的电导率和存储电荷的能力。
2.2 超级电容器的高能量密度超级电容器的电极具有大表面积，能够存储更多的电荷，因此具有高能量密度。
相比之下，传统电容器的电能密度较低。
2.3 超级电容器的快速充放电由于超级电容器的电极和电解质具有低电阻性质，电荷在电容器内部的传输速度非常快，因此具有快速充放电的特点。
三、超级电容器的工作原理3.1 双电层电容效应超级电容器的电极表面存在双电层结构，即电极表面的电荷分布形成两层电荷层。
这种双电层结构使得超级电容器能够存储更多的电荷。
3.2 电化学反应超级电容器的电解质能够发生电化学反应，将电能转化为化学能。
这种反应可以增加电容器的电能存储能力。
3.3 电容器的电压稳定性超级电容器具有较好的电压稳定性，即在充放电过程中，电容器的电压变化较小。
电容的充放电过程：电容的充电和放电过程的解释电容的充放电过程是指电容在电路中通过外部电源充电和放电的过程。
电容充电是指将电容器上的电势提高到与外部电源电势差相等的过程；而电容放电则是指将电容器上的电势逐渐降低为零的过程。
在实际的电路应用中，电容的充放电过程被广泛应用于各种电子设备中，如电子闪存、滤波电路等。
首先，我们来解释电容的充电过程。
当一个电容器处于未充电状态下，其两个电极之间的电势差为零。
当外部电源与电容器相连时，通过外部电源提供电流，电容器开始充电。
在充电过程中，正电荷聚集在电容器的一个电极上，而负电荷聚集在另一个电极上。
电容器的充电过程可以用以下公式来描述：Q = C × V，其中Q表示电容器存储的电荷量，C表示电容的电容量，V表示电容器上的电压。
根据公式可知，当电容器的电压上升时，电荷量也在增加。
在电容器的充电过程中，电流逐渐减小，直到最终稳定在零。
电容的充电过程可以分为两个阶段：初始阶段和稳态阶段。
在初始阶段，电容器上的电压迅速增加，而存储的电荷量相对较小。
随着时间的推移，电容器上的电压逐渐接近外部电源的电压，电容器存储的电荷量逐渐增加。
当电容器上的电压达到与外部电源电压相等时，电容器进入稳态阶段。
接下来，我们来解释电容的放电过程。
在电容的放电过程中，将电容器从外部电源上断开，使其与电路中的负载相连接，电容器开始放电。
与充电过程不同的是，放电过程中电容器的电压逐渐降低，而存储的电荷量也随之减少。
放电过程可以通过以下公式来描述：Q = C × V，其中Q表示电容器存储的电荷量，C表示电容的电容量，V表示电容器上的电压。
根据公式可知，当电容器的电压降低时，电荷量也在减少。
在电容的放电过程中，电流逐渐增加，直到最终稳定在零。
电容的充放电过程具有一定的时间常数，该时间常数可以通过以下公式计算：τ = R × C，其中τ表示时间常数，R表示电路中的电阻，C表示电容器的电容量。
一、实验目的1. 理解电容器的充放电原理。
2. 掌握电容器充放电过程中电压和电流的变化规律。
3. 学习使用示波器等仪器观察和分析电容器充放电现象。
4. 熟悉电路连接和实验操作步骤。
二、实验原理电容器是一种能够储存电荷的电子元件，其基本原理是利用两个相互靠近但绝缘的导体板（极板）之间的电场来储存电荷。
当电容器接入电路时，电源通过电路对电容器充电，电容器储存电荷，两极板之间产生电压。
当电路断开时，电容器开始放电，储存的电荷释放，电压逐渐降低。
电容器充放电过程中，电压和电流的变化遵循以下规律：1. 充电过程中，电压从0开始逐渐上升，电流从最大值逐渐减小至0。
2. 放电过程中，电压从最大值逐渐下降至0，电流从最大值逐渐减小至0。
三、实验器材1. 电容器（10μF）2. 直流电源（5V）3. 电阻（1kΩ）4. 示波器5. 导线6. 连接器7. 开关8. 万用表四、实验步骤1. 将电容器、电阻、直流电源和示波器连接成电路，具体连接方式如下：- 将电容器正极连接到直流电源正极。
- 将电容器负极连接到电阻的一端。
- 将电阻的另一端连接到示波器的地线。
- 将示波器探头连接到电容器的正极。
- 将开关连接到电路中，用于控制电容器的充放电过程。
2. 打开直流电源，闭合开关，开始充电过程。
3. 观察示波器屏幕上电压和电流的变化，记录充电过程中电压和电流的数值。
4. 关闭开关，开始放电过程。
5. 观察示波器屏幕上电压和电流的变化，记录放电过程中电压和电流的数值。
6. 使用万用表测量电容器充放电过程中的电压和电流，验证示波器读数。
五、实验结果与分析1. 充电过程中，电压从0开始逐渐上升，电流从最大值逐渐减小至0。
这与实验原理相符。
2. 放电过程中，电压从最大值逐渐下降至0，电流从最大值逐渐减小至0。
这与实验原理相符。
3. 示波器读数与万用表测量结果基本一致，说明实验数据可靠。
六、实验总结通过本次实验，我们掌握了电容器充放电的原理和规律，学会了使用示波器等仪器观察和分析电容器充放电现象。
电容器充放电计算方法电容器是电子电路中常见的元件，广泛应用于存储和释放电荷的过程中。
准确计算电容器的充放电过程对于电路设计和分析至关重要。
本文将介绍电容器充放电的基本原理，并提供了几种常见的计算方法。
一、电容器的基本原理电容器是由两个金属板之间夹有绝缘材料（电介质）的装置。
当电容器连接到电源时，一极板带正电荷，另一极板带负电荷。
这种电荷储存的过程称为电容器的充电。
当电容器断开电源连接，两极板之间的电荷开始流动，这个过程称为电容器的放电。
二、电容器充电的计算方法1. RC电路充电在一个简单的电阻（R）和电容（C）串联组成的电路中，电容器的充电过程可以通过RC电路的时间常数来计算。
时间常数（T）是电容器充电至63.2%（1 - 1/e）所需的时间，其中e是自然对数的底数。
时间常数可以通过以下公式计算：T = R × C2. 充电电流和电压的计算根据欧姆定律，电流（I）与电压（V）和电阻（R）之间的关系为：I = V / R在电容器充电时，电流随时间而变化，可以使用积分来计算电容器两端的电压：V = ∫ (I / C) dt其中，C是电容器的电容。
三、电容器放电的计算方法1. 放电电压和时间的计算电容器的放电过程可以通过以下公式计算电压（V）随时间（t）的变化：V = V0 × e^(-t / RC)其中，V0是电容器放电开始时的电压，t是时间，R是电阻，C是电容。
2. 放电时间常数的计算放电时间常数（T）是电容器放电至37%所需的时间。
放电时间常数可以通过以下公式计算：T = R × C四、例题分析假设一个RC电路中，电阻R为10千欧姆，电容C为100微法，如果将电容器充电至63.2%所需的时间为T，计算T的值。
根据前面提到的公式T = R × C，代入R和C的数值，可以计算出T的值：T = 10 × 100 = 1000微秒同样地，如果计算在这个RC电路中电容器放电至37%所需的时间常数T，代入R和C的数值，可以得到T的值：T = 10 × 100 = 1000微秒根据上述计算方法，可以对电容器的充放电过程进行准确的计算和分析。
电容充电放电的工作原理
电容充电放电的工作原理
电容充电放电是指利用电容器的特性来存储和释放电能的方法。
电容器是一种电路中常用的元件，也可以称作“电容”，它有一个特殊的特性，就是它可以存储电能，也可以释放出来。
电容充电放电的基本原理是，当连接电容器的一端接通电源时，电容器中的两片绝缘材料之间的静电场会把另一端的电流全部吸收，这时，电容器吸收的电容会增大。
若一段时间后断开电源，电容器另一端就会放出电流，电容器中存储的电能也会随之释放出来。
当一个电容器电路工作时，是一个复杂的过程，也就是电路中的电流不断地交替上升和下降，电路中的电压也不断改变，但是电容器仍然可以把能量存储起来，当有瞬时的电流由入口进入时，电容器会把电流完全吸收；当电流瞬间脱离时，电容器就会把整个存储的能量一次释放出来。
因此，电容充电放电的工作原理是通过利用电容器的静电存储特性，在电路中不断地交互存储和释放电能。
它不仅可以提供短暂且大量的物理能量，还可以用作调节电流，如调节无源电路的使用频率，处理信号中的杂散杂波。
它的应用也很广泛，如在高频电视中的调节器，电源供电的脉冲发生器，家用电器等等。
电容与电感的充放电过程应用知识点总结在电子电路中，电容和电感是两个非常重要的元件，它们的充放电过程具有广泛的应用。
理解电容与电感的充放电特性对于掌握电子技术至关重要。
一、电容的充放电过程电容是一种能够储存电荷的元件，其充放电过程是基于电场的建立和消失。
当给电容两端加上电压时，电容开始充电。
充电过程中，电流逐渐减小，直到电容两端的电压等于外加电压，充电过程结束。
在这个过程中，电荷逐渐积累在电容的极板上，形成电场。
电容充电的速度取决于电容的大小和充电电路的电阻。
电容越大，充电时间越长；电阻越大，充电电流越小，充电时间也越长。
电容的放电过程则是充电过程的逆过程。
当电容两端的电压被断开或者通过电阻短路时，电容开始放电。
放电过程中，电荷从电容的极板上流出，形成电流，直到电容两端的电压降为零，放电过程结束。
电容的充放电时间可以用以下公式计算：充电时间常数τ ＝ RC，放电时间常数也为τ ＝ RC，其中 R 是充电或放电电路的电阻，C 是电容的电容值。
二、电感的充放电过程电感是一种能够储存磁场能量的元件，其充放电过程基于磁场的建立和消失。
当电流通过电感时，电感开始充电，即磁场逐渐建立。
在充电过程中，电感会产生自感电动势，其方向与电流的变化方向相反，阻碍电流的增加。
当电流达到稳定值时，磁场也达到稳定状态，充电过程结束。
电感的放电过程是当电流减小或者被切断时，磁场开始消失，电感会产生自感电动势，其方向与电流的变化方向相同，试图维持电流的流动。
电感的充放电时间也与时间常数有关，对于电感，时间常数τ ＝L/R，其中 L 是电感的电感值，R 是电路的电阻。
三、电容与电感充放电过程的应用1、滤波电路在电源电路中，常常使用电容和电感组成滤波电路。
电容滤波主要利用电容的充放电特性，使输出电压变得平滑。
在整流电路输出的脉动直流电压中，包含了大量的交流成分。
当通过电容时，交流成分会被电容短路到地，而直流成分则可以通过电容到达负载，从而实现滤波。
电容器的储能与放电规律电容器是一种能够储存电荷和能量的电子元件，广泛应用于各个领域中。
在本文中，我们将探讨电容器的储能与放电规律，并详细介绍电容器的工作原理和在不同电路中的应用。
Ⅰ. 电容器的工作原理电容器由两个导体板和其之间的绝缘介质组成。
当电容器与电源连接时，电荷会在导体板上积聚，并在绝缘介质中形成电场。
电容器的储能能力取决于其形状、尺寸和绝缘介质的性质。
Ⅱ. 储能过程当电容器与电源连接时，电荷从电源正极流向电容器的一侧板，而从另一侧板流向电源负极。
这个过程中，电荷被储存到电容器的电场中，使得电容器内部储存了电能。
电容器的储能量可以通过公式E=0.5*C*V^2计算，其中E表示储存的能量，C表示电容器的电容量，V表示电压。
Ⅲ. 放电过程当电容器与电源断开连接时，电荷无法再流入或流出电容器，此时电容器开始放电。
在电容器开始放电时，内部的电势差会驱使电荷从一侧板流向另一侧板，这个过程中储存的电能会逐渐减少。
电容器的放电过程可以通过公式V=V0*exp(-t/RC)描述，其中V表示电容器的电压随时间的变化，V0表示初始电压，t表示时间，R表示电路中的电阻，C表示电容器的电容量。
Ⅳ. 电容器在不同电路中的应用1. 电源滤波器：电容器常用于电源滤波电路中，可以消除电源中的噪声和干扰信号，确保电源输出的稳定性。
2. 定时元件：通过控制电容器的充放电过程，可以实现定时功能，如计时器、脉冲发生器等。
3. 耦合和解耦元件：电容器可以将一个信号传递到另一个电路中，同时可以隔离直流信号。
在放大器和滤波器等电路中，电容器常被用作耦合和解耦元件。
Ⅴ. 电容器的注意事项1. 选择合适的电容器：根据应用需求选择合适的电容器，包括电容量、工作电压、耐久性和尺寸等因素。
2. 充放电时间：电容器的充放电时间取决于电路中的电阻和电容量。
在设计电路时，需要考虑电容器充放电时间对电路性能的影响。
3. 安全使用：在安装和操作电容器时，需要注意防止电容器短路和过电压等情况，确保安全使用。
一、实验目的1. 了解电容的基本原理及其充电、放电过程。
2. 掌握电容充电、放电电路的搭建方法。
3. 熟悉实验仪器和操作方法。
4. 分析电容充电、放电过程中电压、电流的变化规律。
二、实验原理电容器是一种储能元件，其储能原理是利用两块平行板之间的电场储存电荷。
当电容器接入电路时，电荷在两板之间移动，形成电流。
充电过程中，电容器逐渐积累电荷，电压逐渐升高；放电过程中，电容器释放电荷，电压逐渐降低。
电容充电、放电过程中，电压、电流的变化规律可用以下公式表示：1. 充电过程：- 电压：$U(t) = U_0(1 - e^{-\frac{t}{RC}})$- 电流：$I(t) = I_0e^{-\frac{t}{RC}}$2. 放电过程：- 电压：$U(t) = U_0e^{-\frac{t}{RC}}$- 电流：$I(t) = I_0e^{-\frac{t}{RC}}$其中，$U_0$为电容器的初始电压，$I_0$为电容器的初始电流，$R$为电路中的电阻，$C$为电容器的电容，$t$为时间。
三、实验仪器与材料1. 实验仪器：- 直流稳压电源- 电阻- 电容器- 电流表- 电压表- 示波器- 连接导线2. 实验材料：- 电容器：$C_1 = 220\mu F$，$C_2 = 470\mu F$- 电阻：$R = 10k\Omega$四、实验步骤1. 搭建电容充电电路，将电阻、电容器、电流表、电压表按照电路图连接好。
2. 打开直流稳压电源，调节电压为$6V$。
3. 闭合开关，记录电流表、电压表的读数。
4. 观察并记录电流、电压随时间的变化规律。
5. 搭建电容放电电路，将电阻、电容器、电流表、电压表按照电路图连接好。
6. 打开直流稳压电源，调节电压为$6V$。
7. 闭合开关，记录电流表、电压表的读数。
8. 观察并记录电流、电压随时间的变化规律。
五、实验结果与分析1. 充电过程：- 在充电过程中，电流表、电压表的读数逐渐减小，符合公式$U(t) = U_0(1 - e^{-\frac{t}{RC}})$和$I(t) = I_0e^{-\frac{t}{RC}}$。
电容的充电与放电曲线电容器是电路中常见的元件，它具有储存电荷的能力，并且能够对电流产生阻碍或推动的效果。
在电路中，电容器的充电与放电过程是十分重要的，通过研究充电与放电曲线，我们可以更好地理解电容器的工作原理以及其在电路中的应用。
一、电容器的基本原理电容器由两个金属板和之间的绝缘介质组成。
当电容器处于未充电状态时，两个金属板上的电荷数量相等，且电场强度在整个电容器内是均匀分布的。
然而，当电容器连接到电源时，即发生充电过程。
二、电容器的充电过程当电容器连接到电源的正极时，正电荷开始聚集在电容器的一侧金属板上，同时负电荷转移到另一侧金属板上。
这导致了两个金属板之间形成电势差，即电场。
随着时间的推移，电场逐渐增强，并且电荷的聚集变得越来越多。
这个过程遵循指数增长规律，即充电曲线呈现出一个S形的形态。
一开始，电容器的充电速度较快，电场强度的增加导致电荷得到更多的推动。
随着时间的推移，电场逐渐接近饱和状态，电荷的推动速度减慢，直到充电完成。
三、电容器的放电过程当电容器断开与电源的连接时，电容器进入放电状态。
在放电过程中，金属板上的电荷开始重新分布，电场逐渐减弱。
放电过程同样遵循指数减少规律，即放电曲线也呈现出一个S形的形态。
一开始，放电速度较快，电场强度降低导致电荷得到更少的推动。
随着时间的推移，电场逐渐减弱到零，电容器完全放电。
四、电容器的充放电时间常数电容器的充放电过程中，时间与电荷的变化呈指数关系，其比例常数称为充放电时间常数（τ）。
时间常数取决于电容器的电容量以及电路中的电阻。
时间常数越大，充放电过程所需的时间就越长。
五、电容器的应用电容器在电路中具有广泛的应用。
例如，它们可以用作电源滤波器，去除电源中的噪音；它们也可以用于存储和释放电能，例如在相机的闪光灯中。
总结：通过研究电容器的充电与放电曲线，我们可以更好地理解电容器的工作原理以及其在电路中的应用。
充电曲线和放电曲线呈现出一个S形的形态，时间常数决定了充放电过程所需的时间。
电容的原理如何储存和释放电荷电容是一种用于储存和释放电荷的器件，它能够在电路中起到储能的作用。
本文将详细介绍电容的工作原理以及如何实现电荷的储存和释放。
一、电容的工作原理电容是由两个导体板之间的绝缘介质隔开的器件。
当电容器与电源相连时，导体板上会储存电荷。
电荷的储存是通过电荷在导体板之间的移动实现的。
具体来说，当电源施加电压时，正电荷会被推到一个导体板上，而负电荷会被推到另一个导体板上，导体板之间的介质起到了隔离的作用，使得电荷在两个导体板之间无法直接流动。
二、电容的储存电荷过程电容的储存电荷过程包括两个阶段：充电和停止充电。
1. 充电阶段：当电容器与电源相连时，电压源会施加一个电压，电源的正极连接到一个导体板上，负极连接到另一个导体板上。
由于电压的作用，导体板上的电荷开始移动，正电荷被吸引到连接电源正极的导体板上，负电荷被吸引到连接电源负极的导体板上。
随着电荷的不断移动，导体板上的电荷不断增加，直到两个导体板之间的电压达到电源电压。
2. 停止充电：当电容器上的电荷达到一定程度后，导体板之间的电压与电源电压相等，电容器停止充电。
此时，电容器储存了一定的电荷，即电容器被充电。
三、电容的释放电荷过程电容的释放电荷过程包括两个阶段：放电和停止放电。
1. 放电阶段：当电容器与外部电路相连时，电容器上的电荷开始从一个导体板流向另一个导体板。
此时，导体板之间的电压会逐渐降低，直到达到零。
电容器的电荷通过外部电路被释放出来，在这个过程中，电容器产生了电流。
2. 停止放电：当电容器上的电荷完全释放后，导体板之间的电压为零，电容器停止放电。
此时，电容器不再储存电荷。
四、电容的应用电容作为储存和释放电荷的器件，在电路中有广泛的应用。
以下是几个典型的应用场景：1. 频率选择：电容可以结合电感器构成振荡电路，用于选择特定频率的信号。
2. 滤波器：电容可以与电感器一起组成滤波器，用于去除电路中的噪声信号。
3. 能量储存：电容可以作为能量储存装置，用于储存一定量的电能，如电子设备中的电池。
电容充放电原理
电容是一种以电场形式储存能量的无源器件。
在有需要的时候，电容能够把储存的能量释出至电路。
电容由两块导电的平行板构成，在板之间填充上绝缘物质或介电物质。
图1和图2分别是电容的基本结构和符号。
当电容连接到一电源是直流电 (DC) 的电路时，在特定的情况下，有两个过程会发生，分别是电容的“充电”和“放电”。
若电容与直流电源相接，见图3，电路中有电流流通。
两块板会分别获得数量相等的相反电荷，此时电容正在充电，其两端的电位差vc逐渐增大。
一旦电容两端电压vc增大至与电源电压V相等时，vc = V，电容充电完毕，电路中再没有电流流动，而电容的充电过程完成。
由于电容充电过程完成后，就没有电流流过电容器，所以在直流电路中，电容可等效为开路或R = ∞，电容上的电压vc不能突变。
当切断电容和电源的连接后，电容通过电阻RD进行放电，两块板之间的电压将会逐渐下降为零，vc = 0，见图4。
在图3和图4中，RC和RD的电阻值分别影响电容的充电和放电速度。
电阻值R和电容值C的乘积被称为时间常数τ，这个常数描述电容的充电和放电速度，见图5。
电容值或电阻值愈小，时间常数也愈小，电容的充电和放电速度就愈快，反之亦然。
电容几乎存在于所有电子电路中，它可以作为“快速电池”使用。
如在照相机的闪光灯中，电容作为储能元件，在闪光的瞬间快速释放能量。
