工艺管线试压技术方案

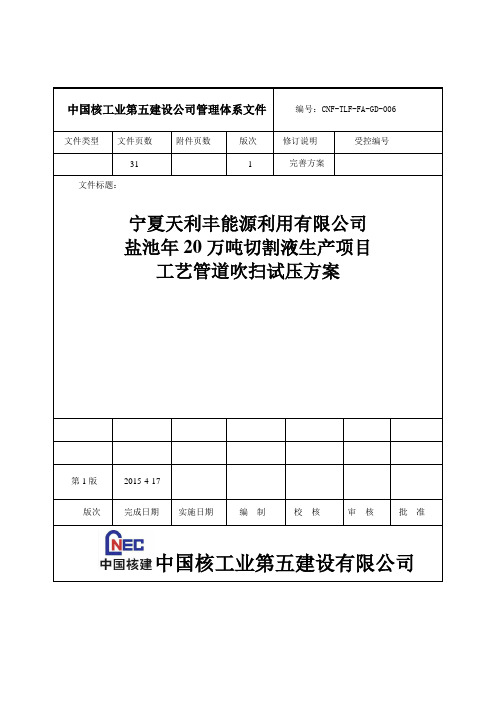

中国核工业第五建设公司管理体系文件编号：CNF-TLF-FA-GD-006文件类型文件页数附件页数版次修订说明受控编号31 1 完善方案文件标题：宁夏天利丰能源利用有限公司盐池年20万吨切割液生产项目工艺管道吹扫试压方案第1版2015-4-17版次完成日期实施日期编制校核审核批准中国核工业第五建设有限公司目录一、工程概况： (2)工程简介 (2)二、编制依据： (2)三、吹扫试压系统的划分 (3)四、试压吹扫应满足的要求及应具备的条件 (4)3.1压缩空气试压吹扫具备的条件 (4)3.2清洁水试压吹扫应满足要求 (5)3.3吹扫试压应具备的条件 (5)3.4试压吹扫的先后顺序 (6)五、管道吹扫试压操作说明 (6)六、管道吹扫试压程序 (8)4.1压缩空气吹扫 (8)4.2压缩空气压力试验 (9)4.3清洁水压力试验 (11)4.4水压试验管道水冲洗或空气吹扫 (13)七、工艺系统管道试压包的编制 (14)八、试压领导小组 (16)九、试压设备工具明细表 (17)十、试压质量安全保证措施 (18)（一）、质量安全保证体系 (18)（二）、质量保证措施 (18)（三）、安全保证措施 (19)宁夏天利丰能源利用有限公司盐池年20万吨切割液生产项目工艺管道吹扫试压方案一、工程概况：工程简介1、项目名称：盐池年20吨切割液生产项目2、项目业主方：宁夏天利丰能源利用有限公司3、监理公司：濮阳市诚德建设工程咨询有限公司4、项目施工方：中国核工业第五建设有限公司5、建设性质：新建。

6、项目简介：本工程为宁夏天利丰能源利用有限公司在宁夏高沙锅工业集中区新建的年产20万吨切割液生产项目。

本工程是天然气混合气体经一系列的工序，工艺流程复杂，低温、高温、易燃、易爆，工程质量精度要求高，施工质量控制严格。

全厂工艺是由原料气经脱硫、脱碳、脱汞、脱水，再经液化、储存，是LNG天然气生产、运输、销售加气站建设城市燃气等建设项目的重要组成部分，该项目的建成，将极大地提高能源合理应用，为建设环保、安全、节能型社会服务。

工艺管道安装试压吹扫方案本工程工艺管道安装、试压、吹扫方案编排如下：1工艺管道所采用的施工及验收规范：1.1GB50235—97《工业管道工程施工及验收规范（金属管道篇）》；1.2GBJ50236—82《现场设备工业管道焊接工程施工及验收规范（金属焊接篇）》；1.3GBJ126—89《工业设备及管道绝热工程施工及验收规范》。

2工艺管道施工程序：在充分理解和消化施工图设计意图和施工图纸所规定的标准、规程和规范的基础上本着先大管后小管，先地下后地上，先易后难的原则组织施工。

3管道材料的检验：各附件及阀门在使用前都应按设计要求做好外观检查，核对其产品的规格、型号、材质，同时必须有制造厂的产品质量合格证明书，管子、附件、阀门外观形成良好，其内外表面不得有裂纹、缩孔、夹渣，折叠、重坡等缺陷，产品几何尺寸符合国家标准，产品材料无严重锈蚀成凹坑，螺纹及法兰密封面保持良好，精度及光洁度符合设计要求和制造标准，不锈钢、合金钢应有材质标记。

焊条、焊丝都应按规范要求选用。

4管道加工：4.1管子切割：碳钢管的切割：直径小于50mm的碳钢管，一般应用机械法切割。

不锈钢管的切割应用机械或等离子方法切割，如用砂轮割或修磨时，应用专用砂轮片。

切口表面应平整，不得有裂纹、重皮、光刺、凸凹、缩口，熔渣、氧化皮、铁屑应清除干净。

4.2管道预制：管道预制应考虑运输和安装的方便，并留有调整活口，预制完毕的管段，应将内部清除干净，封闭管口，严防杂物入内。

中、低压预制的管段的组合尺寸偏差，不得超过GB50235—97《工业管道工程施工及验收规范》第三章第3.11.2的规定。

4.19.5管道焊接：5.1管道焊接的坡口加工、组对及焊接检验的基本技术要求，应符合 GB50235—97《焊接管道工程施工及验收规范》第四条规定。

5.2凡参与工艺管道焊接的焊工，应按GBJ236—82《现场设备、工业管道焊接工程施工及验收规范》和第六章的规定进行焊工考试，并取得所施焊范围的合格资格。

工程工艺管道试压方案一、背景在建筑工程领域中，管道工程占有很重要的地位。

在管道施工过程中，管道试压是一个必不可少的环节，主要是为了保证管道工程质量。

管道工程试压可以分为水压试验、气压试验和液压试验，本文将针对水压试验进行讨论。

二、水压试验规范水压试验是对新建、改建、扩建的建筑工程管道安装质量的检验。

在试验过程中，主要是检验管道在正常使用情况下，是否能够承受一定的水压和是否具有较好的水密性。

按照规定，水压试验的试验压力应不小于1.5倍的工作压力，试验时间应不少于15min。

同时，水压试验需要考虑到气温、地面高度、地下水位、海拔高度等因素。

三、水压试验步骤1.准备工作：水压试验前，应首先对管道进行全面检查，确保其符合试验标准，准备完好试验所需的器材和材料；2.连接试验管线：将试验管线与实际使用管线连接，同管径之间采用应力平衡接头，异径管接合处采用加强筋加固。

3.排气：在试验前，应排除管内空气，输送清洁水流进行清管；4.加压试验：在密闭管道中注入液体进行加压试验，根据试验压力设备类型的不同，加压试验可以采用手动或自动方法进行；5.保压：在实施压力调整后，持续保压，一般保压时间不少于15min，并且在此期间应紧密关注管道的漏水情况；6.减压：保压时间达到规定标准后，逐渐减小试验压力，进行最后的排水工作，清除管道内的水分和杂质。

7.安全工作：在试验过程中，必须严格遵守安全操作规程，确保施工人员的安全。

四、注意事项1.管道试验过程中必须保持管道封闭状态，防止漏水或气体的泄露；2.在加试验压力前，需要常规排水工作，以清除管道口杂质，保证试验过程中不产生堵塞；3.试压设备必须符合标准并经过现场检查确认，设备表盘应在试压前对应测试，且放置在视线范围内；4.在试验过程中，应严格遵守工作压力和试验压力的关系，保持试验压力<工作压力；5.在试验前进行降温处理，避免对管道材料造成不利影响，同时需要注意环境条件，如天气状况和场地状况等；6.安全第一，在试验前必须检查管道是否有损坏情况并保证试验过程中合理操作，避免安全事故；7.针对试压后的问题，如出现漏水等情况，应及时查找问题并及时解决。

水处理装置工艺管道（分段）单元试压、吹扫与清洗预案一、工艺管道试压的具备条件和准备工作1．管道系统施工完毕，并符合设计要求和规范规定。

2．支、吊架与管架均安装完毕焊接工作结束，射线探伤已完全达到设计规范规定，并经检验合格，焊缝及其它应检验的部位未经涂漆和保温。

3．试验用压力表已经校验，精度规定为1.5级，表的满刻度值应为被测量最大压力的1.5～2倍。

4．试验前将不能参与试验系统、设备及附件加以隔离，并且加盲板位置应用白漆标有记号和记录。

5．试压用水应采用洁净水，水中氯离子含量不得超过25×10-6(25PPm)。

6．试验用的临时管线加固，应经检查确认安全可靠。

7．检查管路上所有阀门是否在开启状态，垫片是否都加完，止回阀阀芯要拆除，等吹扫后才能复位。

二、工艺管道试压过程1．管道试验压力为设计压力的1.5倍。

2．当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍，经甲方同意，可按设备的试验压力进行试验。

3．系统注水时，应将空气排尽，空气排放点应在管线最高点，并加设排气阀。

4．对位差较大的管道，应将试验介质的静压计入试验压力，液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。

5．试压时，升压应缓慢进行，待达到试验压力后，稳压10min，以无泄漏目测无变形为合格，再将试验压力降至设计压力，停止30min，以压力不降、无泄漏为合格。

6．试验结束后应及时拆除盲板，排尽积水，排水时应防止形成负压，并不得随地排水，当试验过程中发现泄漏时，不得带压处理，消除缺陷后，应重新进行试验。

7．由于本工程有许多介质为有毒及可燃介质多，所以必须按规范要求对这些管道进行泄漏性试验。

8．泄漏性试验在压力试验合格后进行，试验介质采用压缩空气。

9．泄漏性试验压力为设计压力，泄漏性试验应重点检查填料函，法兰或螺纹连接处，放空阀、排气阀、排水阀等，以发泡剂检验不泄漏为合格。

XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制：审核：批准：XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准，并已进行了技术交底。

1.2要试压的管道系统施工完毕，并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。

1.3管道滑动、固定支架安装应正确，并且按试验的要求管道已经加固。

1.4焊接工作结束，并经检验合格。

焊缝及其它应检查的部位，不得涂漆和保温或保冷。

1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求，当进行试压时，应划定试验禁区，无关人员不得进入；必要时，对所试验的管道应进行加固。

不在压力试验范围内的安全阀等用盲板与试验管线隔开，气源准备充足，试压用的压力表及安全阀必须经过调校，且不含油脂，并且必须有调校证书。

1.6临时支架和盲板等应安全可靠，盲板上应做标识，便于检查和重新安装。

1.7压力表应放置在试验管线的进出口，一个测量点应至少放置2个压力表，压力表的量程是1.5～2倍级别，精确度不小于1.6级，压力表应在校验有限期内。

1.8施工单位应提供试压前试压工具清单，并确保准备齐全。

1.9压力试验前所有的检验都必须合格，所有无损检测的焊缝必须有探伤报告，切底片保存完好。

二、试压前的准备工作及注意事项2.1资料进行审查：1、试压包含的流程图（设计图纸的工艺部分的中油金鸿全厂PID图纸）；2、试压包含的单线图及管线清单（设计图纸中工艺部分包含的单线图）；3、未完的工作清单；4、现场检查测试记录；5、管道压力质量证明书；6、计量器具的合格证书；7、管道安装及压力测试记录表；2.2气压试验准备1、应先检查被试系统，确认整个系统可以在试验以后减压。

需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。

在气压试验中，整个系统包括单向阀下游的管道，须在规定时减压。

2、在施加任何压力之前，须检查所有的被试验管道和设备，以保证所的接头（包括设备上的接头）都紧密连接，所有的系统部件都已有效支撑，以防止在接头失效的情况下，损害邻近的设备和管路。

一、工程概况中化扬州石化码头仓储项目用地位于扬州化学工业园区内（仪征市赵庄沟），该区为国家和省石化工业规划区级开发区。

项目征地占地235亩。

西南面临长江，距江边约600m，北面为纬一路，东面沿烟灯河邻经一路西。

本项目建设库容规模约为23.558万立方米，计53台各种规格的成品油及化工品储罐，另加1台500 m3污水调节罐，1台100 m3污油罐及2台2500 m3消防水罐。

经营产品主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品。

本项目库区内工艺管道、库区到码头间工艺热力管网由青岛英派尔化学工程有限公司，码头部分由中交第二航务勘察设计院有限公司设计完成。

管道材质主要有20#、304、316L、L245。

管道等级分别为1.6Mpa、2.5Mpa。

为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本方案。

二、方案编制依据：2.1青岛英派尔化学工程有限公司提供施工图；2.2中交第二航务勘察设计院有限公司提供施工图；2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-2002）；2.4《工业金属管道工程施工及验收规范》（GB50235-97）；2.5《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）；2.6《石油化工施工安全技术规程》（SH3505-99）；2.7《工程建设交工技术文件规定》（SH3503-2001）；三、试压原则、程序及特殊要求3.1 试压原则本工程工艺管道试压工作按系统进行。

试压流程根据设计流程图确定，试压压力根据设计提供管道表确定。

管线试压时，所有不能参加试压的设备(机泵、过滤器、储罐、换热器等）、阀门（调节阀、截止阀、清管阀、安全阀等）或管线须做好系统隔离，无法隔离的须经设计单位和建设单位认可同意后方可参加系统试压。

系统试验压力应以其中设计压力最高的管线的试验压力做为整个系统的试验压力。

串联系统的试压应先试压力等级较低的管线，然后逐段切出低压系统再进行较高压力等级的系统的试压。

表一A级质量控制点报验单中国石化股份有限公司齐鲁分公司烯烃厂芳烃车间及芳烃车间储罐挥发气环保治理项目工艺管线试压方案编制：审核：批准：施工单位: 山东齐鲁石化建设有限公司日期： 2019年 7 月 14日目录1、工程概况 (1)2、编制依据 (1)3、施工准备 (1)4、施工技术要求 (3)5、质量保证措施 (7)6、安全保证措施及HSSE危险源分 (8)7、劳动力计划. . (12)8、施工机具及施工手段用料 (12)9、工程质量的共检及组织实施 (13)附件一.管道试压包一览表附件二：试压流程图图1-7附件三.工作危险性分析表（JHA）1. 工程概况：本方案仅适用于中国石化齐鲁分公司烯烃厂芳烃车间及油品车间储罐挥发气治理项目1200单元、1300单元工艺管道水压试验。

其中1300单元试压工艺管线包括废气PG管线（系统1）、放空VT管线（系统2）、低压氮气NG管线（系统3）、低压蒸汽LS管线（系统4），1200单元试压工艺管线包括废气PG管线（系统5）、V-301~V-308储罐低压氮气NG管线（系统6）、V-113、V-114储罐低压氮气管线（系统7），1200单元、1300单元共七个试压系统。

系统1~系统7均使用洁净水作为试压介质。

2.编制依据（1）《工业金属管道工程施工规范》GB50235-2010；（2）《现场设备、工业管道焊接工程施工规范》GB50236-2011；（3）《石油化工剧毒、可燃介质钢制管道工程施工及验收规范》SH3501-2011；（4）《石油化工建设工程施工安全技术规范》GB50484－2008；（5）《石油化工建设工程项目交工技术文件规定》SH3503-2017；（6）《石油化工建设工程项目施工过程技术文件规定》SH/T3543-2017；（7）《施工现场临时用电安全技术规范》JGJ46－2005；（8）EPC单位提供的本项目工艺流程图及管道数据表等设计资料；（9）本项目编制的《施工环境保护措施方案》（10）业主的相关管理体系文件；（11）本项目施工合同文件；3施工准备3.1根据工艺流程图，按照管道材质、压力等级、试压参数和试压介质要求等因素基本相同，同时考虑试压介质引入和放出的方便以及分界明确、便于检查等因素，将工艺系统的管道划分为若干个试压包。

一、试压及冲洗循环的目的贵冶三期技改ISA电解精炼工程工艺管道是该工程中的重要输送介质管道，输送介质主要有电解液、水、蒸汽等。

管道安装接口较多，法兰连接部位较多。

根据《工业金属管道工程施工及验收规范》GB50235-97以及为了确保电解设备整体试车的正常进行，工艺管道安装完毕之后必须要进行压力试验及循环冲洗。

以便于检查工艺管道安装的严密性及强度达到施工规范及施工图纸的要求。

二、试压及冲洗循环概况根据贵冶三期技改ISA电解精炼工程工艺管道安装的布置情况，整个电解工艺管道可以分东西两个系统单独进行试压及循环。

净化水管进行试压及冲洗检验，电解液管道进行水循环检验。

由于电解液管道较多，必须每组管道单独进行循环检验。

电解液管道进行水循环检查时，电解槽、电解液循环槽、电解液高位槽、分液槽、电解液循环泵等主要设备都必须利用，而且水循环时需循环水量很大。

根据电解液循环槽的容积：12 m×6 m×2.8 m =201.6 m 3，电解液循环槽两台，上清液循环槽1台，总共容积=201.6 m 3×3=604.8 m3电解槽的容积约为7.8 m 3，加上电解液高位槽的容积，所以电解液管道水循环检查每次只能循环一组即80个电解槽，东系统共计320个电解槽，需要循环4次，西系统共计400个电解槽，需要循环5次，根据电解液循环槽的工艺管道布置情况，每个电解槽工艺管道需要做两次循环，才能全部循环完毕，这样电解槽工艺管道循环检验需要做得循环次数=（5+4）×2=18次。

电解付跨电解液管道根据系统单独作水循环试验，有压滤泵至净化过滤机电解液管线，浓密机底下隔膜泵至压滤机（自动）电解液管线，阳极泥贮槽输液泵至压滤机（非自动）电解液管线；中央大地坑阳极泥输送泵至浓密机输送管线等4个系统。

整个电解付跨工艺管道需要循环次数即4×2=8次。

三、试压、冲洗循环工程量电解工艺管道试压、冲洗循环主要工程量有：不锈钢管DN25～DN150计1630m，碳钢管道DN20～DN250计1120m，玻璃钢DN40～DN300计7100m，硬胶管d内64、4000m钛管，钛管DN25～DN250计1127m以及工艺管道上的所有阀门、管件、补偿器等。

工艺管道试压方案1、编制依据1.1工业金属管道工程施工及验收规范---GBJ50235-971.2施工图纸2、工程概况2.12.2管道试压一览表管线号材质工艺介质设计压力试验压力(MPA)备注强度严密性3、施工方法及技术措施3.1 管道系统试压前应具备的条件3.1.1管道系统施工完毕，并符合设计和规范要求。

3.1.2支吊架安装完毕，并符合设计、规范要求。

3.1.3管道系统焊接工作结束，并经检验合格，探伤报告齐全，焊逢及其他应检验的部位不经涂漆和保温。

3.1.4试压盲板加置完毕，位置正确，并有明显标记和记录。

3.1.5试压临时管线配接到位。

3.1.6试压用压力表经过校验，精度不低于1.5级，表程为试验压力的1.5~2倍。

3.1.7试压机具准备齐全，且性能良好。

3.1.8有完善的，并经批准的施工方案。

3.2管道强度及严密性试验3.2.1管道系统强度及严密性试验采用液压进行。

3.2.2液压试验应用洁净水，并应在环境温度5℃以上进行，否则应有防冻措施。

3.2.3无高点放空的管道系统应在系统上满水后方能把高点盲板封死，试压完毕后，泄压至常压时把高点盲板松开后，方可继续放水。

3.2.4无高点安装压力表位置的管道应考虑试压系统最高点至压力表实际安装位置的静压，防止系统超压。

3.2.5液压强度试验升压应缓慢，达到试验压力后，停压10分钟，无泄漏，目测无变形为合格。

3.2.6液压强度试验完毕后，将压力将至设计压力，进行液压严密性试验，经全面检查，以无泄漏为合格。

3.2.7在系统液压试验过程中如发现泄漏，不得带压修理，缺陷消除后，应重新试验。

3.2.8系统试验完毕后，试压介质应排放到管地沟里去，不得随地排放。

3.2.9系统试验完毕后，应及时拆除所有临时盲板，不得有遗漏，并将管道系统复位。

4、安全技术措施4.1试压前需熟悉本方案，并经技术交底。

4.2登高作业必须佩带安全带。

当风速还在10米/秒以上和下雨、大雾等气候条件下，不得露天高处作业。

方案编号***** 集团建设公司施工技术方案工艺管线试压技术方案I I I类批准：复审：审核：编制：编制单位：年月日方案审批意见单目录1、编制说明2、编制依据3、工程概况4、施工准备5、施工方法6、施工技术组织措施计划7、资源需求计划8、施工进度计划9、附表1、编制说明合成氨装置工艺管线是高温高压、低温高压的管线多，温度压力跨度大，且工艺介质存在腐蚀、碱脆、氢脆、低温冷脆等特点。

为了在短时期内完成管线试压工作，同时保证质量，实现创优目标，特编制此方案。

2、编制说明2.1 ***装置设计图纸及相关的技术资料2.2 工业金属管道工程施工及验收规范GB50235－972.3 工业金属管道工程质量检验评定GB50184－932.4 ASME标准相关技术资料2.5 本公司相关企业标准3、工程概况3.1合成氨装置工艺管线约***米，伴管***米，管线试压工作在*年*月*日起陆续进行。

3.2 本装置除**工程系统采用气压试验外，其余单元均做水压试验。

3.3 本装置最高试验压力为32.25MPa。

3.4 施工现场已具备试压用的水源和气源。

4、施工准备4.1 管道系统压力试验前应具备下列条件：4.1.1管道系统施工完毕，并符合设计要求和有关规定。

4.1.2 焊接工作结束，并经检验合格。

焊缝及其它待检部位，未经涂漆和保温。

4.1.3 试验用压力表已经校验，并在检定期内，其精度不低于1.5级，表的满刻度值为被测压力的1.5～2倍，压力表不得少于两块。

4.1.4 试压前将不参加试压设备、仪表件如调节阀、流量计、孔板等隔离或拆除。

安全阀、爆破膜均应拆除，加盲板部位应有明显标记和编号记录。

4.1.5 高压管线：焊口焊接检验及热处理记录应经建设单位复查合格。

4.2 试验方案已经过批准，并已进行了技术交底。

5. 施工方法5.1 将管线上不能参与试压的流量计、调节阀等隔离或拆除。

拆除部位加临时短管。

5.2 按管道的设计条件和部位，划分成若干系统进行试压。
