工艺管道试压方案
- 格式:docx
- 大小:31.24 KB
- 文档页数:14

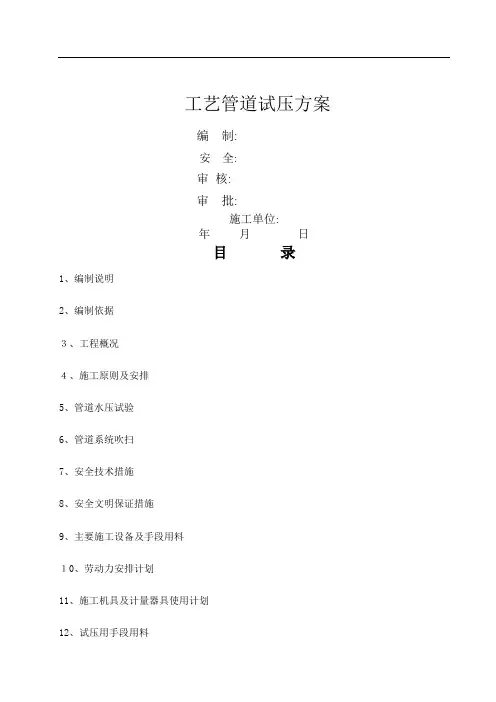

工艺管道试压方案编制:安全:审核:审批:施工单位:年月日目录1、编制说明2、编制依据3、工程概况4、施工原则及安排5、管道水压试验6、管道系统吹扫7、安全技术措施8、安全文明保证措施9、主要施工设备及手段用料10、劳动力安排计划11、施工机具及计量器具使用计划12、试压用手段用料13、试压系统示意图1 编制说明本方案就是为大涝坝-克石化稠油输送管道工程末站单位工程工艺管道水试压试验所编制专项试压方案,为确保管道试压得安全、质量与进度要求,施工中要加强管理,严格控制试压中各个工序。
2 编制依据2.1 由我公司编织得工艺管道安装施工方案;2、2 由新疆石油勘察设计研究院(有限公司)设计得施工蓝图;2。
3 《工艺金属管道工程施工及验收规范》(GB50235—2010);2.4 《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011);2。
5 《工业金属管道工程质量检验评定标准》(GB50184—2011);3 工程概况大涝坝—克石化稠油输送管道工程位于新疆克拉玛依市金龙镇。
建设单位:新疆美叶油汽能源储运有限公司设计单位:新疆石油勘察设计研究院(有限公司)监理单位:克拉玛依市金科工程监理有限责任公司施工单位:江苏亚新石化建设集团有限公司4 施工原则及安排4。
1 管道得试压工作分系统进行。
4。
1。
1导热油系统4、1、2稠油系统4.1、3伴热系统4、1、4采暖供回水系统。
4。
2在试压以前用法兰短管实现连通或加设试压盲板、得对未到货长度无法确认部件,一律采用直通形式。
4。
3管道上得所有仪表嘴子,由仪表专业与工艺专业共同确认,在试压前由工艺专业进行封堵。
4.4在管道试压过程中,要加强联系,加强协调工作、4。
5试验介质得选用及要求4.5、1碳钢管道液压试验介质选用洁净水。
4。
5。
2气压试验得管道采用压缩空气。
4.6 试压工作组织4、6.1为了顺利得完成管线试压工作、实现系统试验一次成功得目标,项目部须建立强有力得试压领导小组,协调解决试压过程中可能出现得一系列问题。
工艺管道安装试压吹扫方案本工程工艺管道安装、试压、吹扫方案编排如下:1工艺管道所采用的施工及验收规范:1.1GB50235—97《工业管道工程施工及验收规范(金属管道篇)》;1.2GBJ50236—82《现场设备工业管道焊接工程施工及验收规范(金属焊接篇)》;1.3GBJ126—89《工业设备及管道绝热工程施工及验收规范》。
2工艺管道施工程序:在充分理解和消化施工图设计意图和施工图纸所规定的标准、规程和规范的基础上本着先大管后小管,先地下后地上,先易后难的原则组织施工。
3管道材料的检验:各附件及阀门在使用前都应按设计要求做好外观检查,核对其产品的规格、型号、材质,同时必须有制造厂的产品质量合格证明书,管子、附件、阀门外观形成良好,其内外表面不得有裂纹、缩孔、夹渣,折叠、重坡等缺陷,产品几何尺寸符合国家标准,产品材料无严重锈蚀成凹坑,螺纹及法兰密封面保持良好,精度及光洁度符合设计要求和制造标准,不锈钢、合金钢应有材质标记。
焊条、焊丝都应按规范要求选用。
4管道加工:4.1管子切割:碳钢管的切割:直径小于50mm的碳钢管,一般应用机械法切割。
不锈钢管的切割应用机械或等离子方法切割,如用砂轮割或修磨时,应用专用砂轮片。
切口表面应平整,不得有裂纹、重皮、光刺、凸凹、缩口,熔渣、氧化皮、铁屑应清除干净。
4.2管道预制:管道预制应考虑运输和安装的方便,并留有调整活口,预制完毕的管段,应将内部清除干净,封闭管口,严防杂物入内。
中、低压预制的管段的组合尺寸偏差,不得超过GB50235—97《工业管道工程施工及验收规范》第三章第3.11.2的规定。
4.19.5管道焊接:5.1管道焊接的坡口加工、组对及焊接检验的基本技术要求,应符合 GB50235—97《焊接管道工程施工及验收规范》第四条规定。
5.2凡参与工艺管道焊接的焊工,应按GBJ236—82《现场设备、工业管道焊接工程施工及验收规范》和第六章的规定进行焊工考试,并取得所施焊范围的合格资格。
水处理装置工艺管道(分段)单元试压、吹扫与清洗预案一、工艺管道试压的具备条件和准备工作1.管道系统施工完毕,并符合设计要求和规范规定。
2.支、吊架与管架均安装完毕焊接工作结束,射线探伤已完全达到设计规范规定,并经检验合格,焊缝及其它应检验的部位未经涂漆和保温。
3.试验用压力表已经校验,精度规定为1.5级,表的满刻度值应为被测量最大压力的1.5~2倍。
4.试验前将不能参与试验系统、设备及附件加以隔离,并且加盲板位置应用白漆标有记号和记录。
5.试压用水应采用洁净水,水中氯离子含量不得超过25×10-6(25PPm)。
6.试验用的临时管线加固,应经检查确认安全可靠。
7.检查管路上所有阀门是否在开启状态,垫片是否都加完,止回阀阀芯要拆除,等吹扫后才能复位。
二、工艺管道试压过程1.管道试验压力为设计压力的1.5倍。
2.当管道与设备作为一个系统进行试验,管道的试验压力等于或小于设备的试验压力,且设备的试验压力不低于管道设计压力的1.15倍,经甲方同意,可按设备的试验压力进行试验。
3.系统注水时,应将空气排尽,空气排放点应在管线最高点,并加设排气阀。
4.对位差较大的管道,应将试验介质的静压计入试验压力,液体管道的试验压力应以最高点的压力为准,但最低点的压力不得超过管道组成件的承受力。
5.试压时,升压应缓慢进行,待达到试验压力后,稳压10min,以无泄漏目测无变形为合格,再将试验压力降至设计压力,停止30min,以压力不降、无泄漏为合格。
6.试验结束后应及时拆除盲板,排尽积水,排水时应防止形成负压,并不得随地排水,当试验过程中发现泄漏时,不得带压处理,消除缺陷后,应重新进行试验。
7.由于本工程有许多介质为有毒及可燃介质多,所以必须按规范要求对这些管道进行泄漏性试验。
8.泄漏性试验在压力试验合格后进行,试验介质采用压缩空气。
9.泄漏性试验压力为设计压力,泄漏性试验应重点检查填料函,法兰或螺纹连接处,放空阀、排气阀、排水阀等,以发泡剂检验不泄漏为合格。
管道试压专项方案管道试压是指在管道系统安装完毕并且通过水、气、氮或其他介质进行密封后,检测管道系统的密封性能,以确保其安全运行。
管道试压专项方案是管道试压工作的详细操作指导,包括试压计划、安全措施、试压工艺等内容。
以下是一份关于管道试压专项方案的参考:一、试压计划1.试压目的:(1)检测管道系统是否存在漏气、漏水等问题,确保系统的密封性能;(2)验证管道系统的耐压能力,确保系统能够承受正常工作压力;(3)排除施工过程中可能引入的杂质,确保管道系统的清洁度。
2.试压对象:(1)管道系统的全部或部分,包括主干管道、支线管道、设备和配件等;(2)试压的范围、区段和试验压力根据实际情况进行确定。
3.试压压力:(1)试压压力应根据设计要求确定,一般为1.25倍或1.5倍的设计工作压力;(2)试压时应逐渐增加压力,每次增加0.1倍试验压力,每次保持不少于10分钟;(3)保持试压压力持续时间应根据试验要求进行确定。
4.试压介质:(1)水:适用于一般管道系统;(2)气体:适用于防结露、防冻等特殊要求的管道系统;(3)氮气:适用于高纯度气体管道系统。
二、安全措施1.试压前的准备工作:(1)确保试压设备的可靠性和准确性,校准试压仪表,并确保试压仪表与试压介质相容;(2)检查管道系统的密封性能,确认未存在明显漏水、漏气的情况;(3)清理管道系统,将可能引起堵塞和损坏的杂质、油污等清理干净;(4)确保试压区域的安全,设置安全警示标志,并保证无人员进入试压区域。
2.试压期间的安全措施:(1)试压过程应有专人负责,负责监测试压压力和试压时间;(2)应定期检查试压设备,确保设备正常工作;(3)在试压期间应保持管道系统的稳定,防止因管道晃动、温度变化等引起试压失败;(4)试压仪表应放置在安全区域内,保证工作人员的安全。
三、试压工艺1.试压步骤:(1)确定试压范围和试验压力;(2)准备试验介质,清理管道系统;(3)设置试压设备,校准试压仪表;(4)逐渐增加试压压力,每次保持不少于10分钟;(5)保持试压压力一段时间,观察有无压力下降;(6)释放试压介质,恢复管道系统原状。
建设工程试压专项方案编制人:审核人:审批人:年月一、工程概述按设计要求,管道安装完成后需按照《给水排水管道工程施工及验收规范》(GB50268—2008)分段进行管道水压实验。
试验压力为1.0MPa,试验合格的判定依据为允许压力降值。
二、情况说明1、2、3、4、注水口和压力表设置在处DN100排气阀处。
5、三、编制依据1、建设工程施工图纸。
2、GB 50268-2008《给水排水管道施工及验收规范》。
3、GB 50235-2010《工业金属管道工程施工及验收规范》。
4、GB 50236-2011《现场设备、工业管道焊接工程施工及验收规范》。
5、公司类似的试压施工经验。
四、试压前的检查和准备工作1、压力管道水压试验前,检查管道两侧及管顶以上是否回填,应确保回填高度不小于0.5米,试压合格后及时回填其余部分2、检查并确保附属设备已按要求紧固、锚固合格。
3、试验管段所有敞口应封闭,不得有渗漏水现场。
4、最高点设置排气、最低点设置排水,水压前清除管道内杂物。
五、管道的水压试验本工程管道试压均采用水为介质,试压用水来源拟从附近市政给水管网接入。
管道水压试验分段进行,试验长度原则上每段不超过1000m,试验分段不宜设在弯头、三通等处,试验段包含三通、弯头等,以同时检验混凝土支墩的可靠性。
1、管道试压流程图2、注水(1)、试压前对管道注水,管道注水时,经和业主协商从原有DN500自来水管消防栓放水至试压管道,排气三通和管道端部的增设排气口打开同时排气,使管道内的空气自然从排气三通处排出,管道注水时水流速度不宜太快,应使管道的进水量与排气量相匹配,如进水量大,而排气少,管道内气体就会滞留在管道内,形成的气囊会影响水压试验效果。
(2)、将排气三通阀门打开。
(3)、通过注水口进行注水工作,注水应缓慢进行。
(4)、注水直至管内水位与排气三通底部平齐,以保证管内部无气体存在。
(5)、管道灌水完成后,将进水口与试压泵连接好,并进行管道浸泡和打压装置的排气。

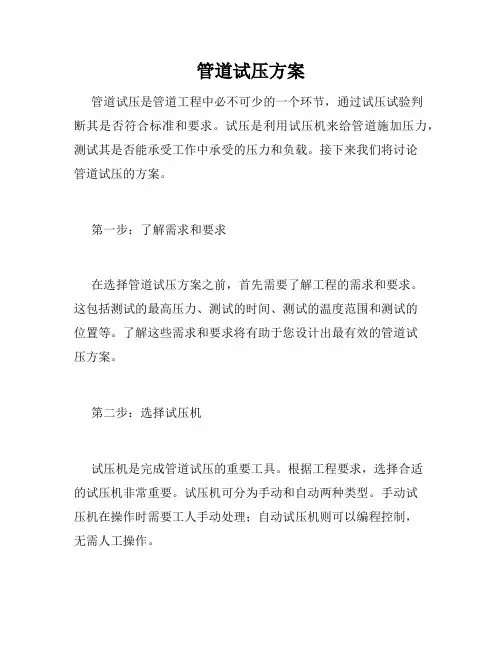

管道试压方案管道试压是管道工程中必不可少的一个环节,通过试压试验判断其是否符合标准和要求。
试压是利用试压机来给管道施加压力,测试其是否能承受工作中承受的压力和负载。
接下来我们将讨论管道试压的方案。
第一步:了解需求和要求在选择管道试压方案之前,首先需要了解工程的需求和要求。
这包括测试的最高压力、测试的时间、测试的温度范围和测试的位置等。
了解这些需求和要求将有助于您设计出最有效的管道试压方案。
第二步:选择试压机试压机是完成管道试压的重要工具。
根据工程要求,选择合适的试压机非常重要。
试压机可分为手动和自动两种类型。
手动试压机在操作时需要工人手动处理;自动试压机则可以编程控制,无需人工操作。
第三步:选择试压介质选择合适的介质对于完成管道试压同样非常重要。
通常情况下,液体介质用于管道试压,例如水或气体等。
在选择试压介质时,需要考虑到介质的成本、储存方式、使用时的安全性和试压时的效率等因素。
第四步:准备试压设备在进行管道试压之前,需要对试压设备进行准备。
这包括试压机、试压介质和相关器材的测试和维护。
除此之外,还要对管道的盲板和相关配件做好检查和防止漏水准备工作。
第五步:试压试验在试压试验中,需要根据之前的方案和设计进行操作。
我们需要按照计划给管道施加压力,同时贴上试压试验标签。
在此期间,需要观察管道的状况并及时处理问题。
试压试验完成后,需要对试压试验的标签和报告进行归档保存。
总结以上是管道试压方案的相关内容。
在进行管道试压时,必须电化安全,应严格按照方案设计进行操作。
一旦发现问题,需要及时处理。
最后,我们需要准确记录每一次试压试验的数据,以帮助我们进一步了解管道的运行状况,并为下一次试压试验提供参考。
管道试压施工方案一、工程概述本工程公司的管道试压项目,试压范围为新建千米级输油管道。
试压工作的目的是为了检验管道的密封性和耐压性能,确保其可以正常运行。
二、施工准备1.设备准备:准备试压设备,包括试压泵、压力表、储气罐等。
2.材料准备:准备试压用的水和试压介质,确保其纯净且无杂质。
3.环境准备:确保试压工作区域干燥、通风良好,且没有火源等危险因素。
4.人员准备:配备试压工、监理人员等相关人员,确保施工操作规范。
三、试压施工过程1.清洗管道:首先对管道进行清洗,清除管道内部的杂物和污垢,确保试压介质可以流通畅通。
2.准备试压装置:将试压泵连接至管道的起点,并且连接好压力表和储气罐。
3.封堵管道:在试压泵进口处安装临时阀门,同时检查管道上是否有其他开口,必要的话要进行封堵。
4.充气试压:将试压泵充满水或试压介质,排除泵内空气,然后启动试压泵,逐渐增加试压介质的压力,直到达到设计要求的试压值。
5.观察记录:在试压过程中,要观察管道的变形和泄漏情况,并做好相应的记录。
6.保压检测:试压达到设计要求后,关闭试压泵,观察压力表的指示情况,确保压力保持稳定,无泄漏情况。
7.降压排污:完成试压后,逐渐降低试压泵的排压,直到完全排空试压介质,同时要注意排污口是否有泄漏情况,并清理试压工作区域。
8.终验交接:试压工作完成后,需进行终验,检查管道的密封性和耐压性能是否符合设计要求,同时与监理人员进行交接。
四、安全注意事项1.在试压过程中,要严禁试压介质中存在油类、有毒物质以及易燃易爆气体。
2.在试压过程中,要避免过高的压力,以免导致管道的破裂和泄漏。
3.施工现场要严禁烟火,以防止火源引发事故。
4.施工人员需戴好安全帽、手套和防护眼镜,确保施工操作的安全。
5.严禁试压过程中任何违反操作规程的行为,如试压泵滞后放气等。
五、总结通过本次管道试压施工,可以确保管道的质量和安全,保障其正常运行。
在施工过程中,我们要严格按照操作规程进行,确保施工的安全和质量达到设计要求。
管道试压方案范文
一、试压目的和要求
1.目的:验证管道系统是否具备足够的密封性和承压能力。
2.要求:
a)管道系统试压试验压力应不低于设计工作压力的1.5倍,但不应超过管道和附件的承压试验压力。
b)试压时间不得少于30分钟。
c)试压前需清洗管道系统,确保无杂质和油脂污染。
二、试压准备工作
1.施工准备:
a)完成管道系统的安装和焊接,确保焊缝的密封性。
b)断开管道系统与其他设备之间的连接,如阀门、法兰等。
c)对管道系统进行清洗,确保无杂质和油脂污染。
d)检查管道系统的支撑和固定设施是否牢固可靠。
2.试压准备:
a)准备试压设备,包括压力表、试压泵等。
b)检查试压设备的压力表和阀门的准确性和灵敏度。
c)根据试压压力和试压时间确定试压泵的流量和工作时间。
d)对试压设备进行试验和检查,确保工作正常。
三、试压过程
1.管道试压时需按顺序从低到高依次试压,从低压段到高压段试压。
2.试压步骤:
a)关闭试压试验段两端的阀门,打开中间接通阀门。

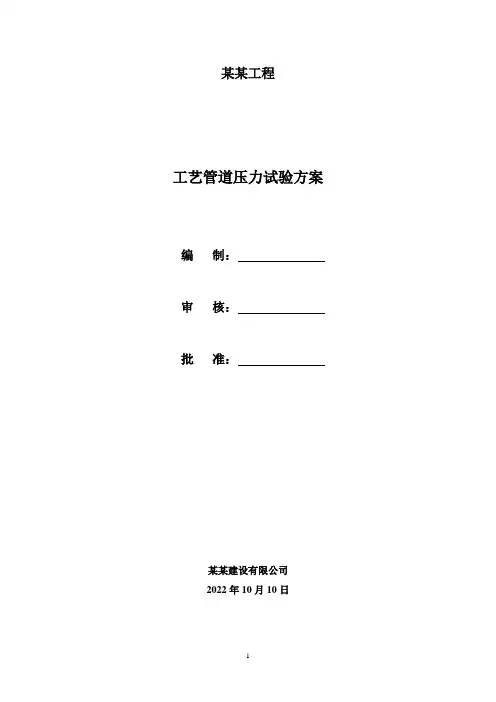

某某工程工艺管道压力试验方案编制:审核:批准:某某建设有限公司2022年10月10日目录第一章工程概况 (1)第二章编制依据 (1)第三章试压工作程序 (1)第四章压力实验条件 (2)第五章管道系统冲洗、吹扫、打扫方案 (3)第六章管道系统试压方案 (5)第七章施工管理保证措施 (6)第一章工程概况本项目为某某工程,项目建设地点位于智慧新城省道S227东侧。
建设内容及规模:本工程主要有建筑装饰工程、市政工程、景观绿化、生态工程、绿化工程、设备及安装工程。
本项目建设用地约115.82 亩,项目总建筑面积约5990.34 平方米,其中地上建筑面积196.5 平方米,地下建筑面积约5793.84 平方米。
具体建设内容如下:包括深度处理(含反硝化滤池工艺)和景观湿地工程,建设规模3万吨/日,设备按1.5万吨/日建设及配套附属设施。
试验管道为Q235B DN800、DN700工艺超越管,主要采用低压流体输送用焊接钢管,敷设方式采用埋地。
管道压力设计值为1.0Mpa。
第二章编制依据《给水排水管道工程施工及验收规范》GB50268-2008《工业金属管道工程施工规范》GB50235-2010《石油化工非金属管道工程施工质量验收规范》GB50690-2011《工业金属管道工程施工质量验收规范》GB50184-2011设计图纸第三章试压工作程序第四章压力实验条件1、开槽施工管道实验前,附属设备安装应符合下列规定○1非隐蔽管道旳固定设施已按设计规定安装合格;○2管道附属设备已按规定紧固、锚固合格;○3管件旳支墩、锚固设施混凝土强度已达到设计强度;未设立支墩、锚固设施旳管件,应采用加固措施并检查合格。
2、实验管段旳后背应符合下列规定:○1后背应设在原状土或人工后背上去,土质松软时采用加固措施;○2后背墙面应平整并与管道轴线垂直。
3、压力实验前,管道回填土应符合下列规定:○1管道安装检查合格后,除接口外,管道两侧及管顶以上回填高度不应不不小于0.5m;水压实验合格后,应及时回填沟槽其他部分;○2管道顶部回填土宜留出焊缝接口位置以便检查渗漏处。
XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制:审核:批准:XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准,并已进行了技术交底。
1.2要试压的管道系统施工完毕,并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。
1.3管道滑动、固定支架安装应正确,并且按试验的要求管道已经加固。
1.4焊接工作结束,并经检验合格。
焊缝及其它应检查的部位,不得涂漆和保温或保冷。
1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求,当进行试压时,应划定试验禁区,无关人员不得进入;必要时,对所试验的管道应进行加固。
不在压力试验范围内的安全阀等用盲板与试验管线隔开,气源准备充足,试压用的压力表及安全阀必须经过调校,且不含油脂,并且必须有调校证书。
1.6临时支架和盲板等应安全可靠,盲板上应做标识,便于检查和重新安装。
1.7压力表应放置在试验管线的进出口,一个测量点应至少放置2个压力表,压力表的量程是1.5~2倍级别,精确度不小于1.6级,压力表应在校验有限期内。
1.8施工单位应提供试压前试压工具清单,并确保准备齐全。
1.9压力试验前所有的检验都必须合格,所有无损检测的焊缝必须有探伤报告,切底片保存完好。
二、试压前的准备工作及注意事项2.1资料进行审查:1、试压包含的流程图(设计图纸的工艺部分的中油金鸿全厂PID图纸);2、试压包含的单线图及管线清单(设计图纸中工艺部分包含的单线图);3、未完的工作清单;4、现场检查测试记录;5、管道压力质量证明书;6、计量器具的合格证书;7、管道安装及压力测试记录表;2.2气压试验准备1、应先检查被试系统,确认整个系统可以在试验以后减压。
需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。
在气压试验中,整个系统包括单向阀下游的管道,须在规定时减压。
2、在施加任何压力之前,须检查所有的被试验管道和设备,以保证所的接头(包括设备上的接头)都紧密连接,所有的系统部件都已有效支撑,以防止在接头失效的情况下,损害邻近的设备和管路。

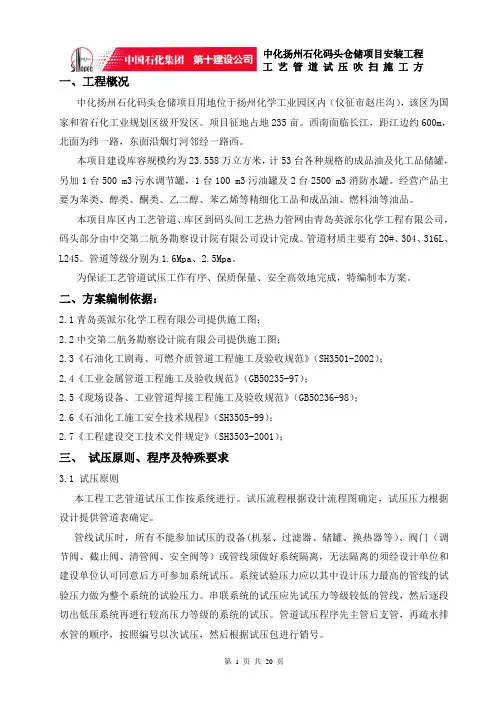

一、工程概况中化扬州石化码头仓储项目用地位于扬州化学工业园区内(仪征市赵庄沟),该区为国家和省石化工业规划区级开发区。
项目征地占地235亩。
西南面临长江,距江边约600m,北面为纬一路,东面沿烟灯河邻经一路西。
本项目建设库容规模约为23.558万立方米,计53台各种规格的成品油及化工品储罐,另加1台500 m3污水调节罐,1台100 m3污油罐及2台2500 m3消防水罐。
经营产品主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品。
本项目库区内工艺管道、库区到码头间工艺热力管网由青岛英派尔化学工程有限公司,码头部分由中交第二航务勘察设计院有限公司设计完成。
管道材质主要有20#、304、316L、L245。
管道等级分别为1.6Mpa、2.5Mpa。
为保证工艺管道试压工作有序、保质保量、安全高效地完成,特编制本方案。
二、方案编制依据:2.1青岛英派尔化学工程有限公司提供施工图;2.2中交第二航务勘察设计院有限公司提供施工图;2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》(SH3501-2002);2.4《工业金属管道工程施工及验收规范》(GB50235-97);2.5《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98);2.6《石油化工施工安全技术规程》(SH3505-99);2.7《工程建设交工技术文件规定》(SH3503-2001);三、试压原则、程序及特殊要求3.1 试压原则本工程工艺管道试压工作按系统进行。
试压流程根据设计流程图确定,试压压力根据设计提供管道表确定。
管线试压时,所有不能参加试压的设备(机泵、过滤器、储罐、换热器等)、阀门(调节阀、截止阀、清管阀、安全阀等)或管线须做好系统隔离,无法隔离的须经设计单位和建设单位认可同意后方可参加系统试压。
系统试验压力应以其中设计压力最高的管线的试验压力做为整个系统的试验压力。
串联系统的试压应先试压力等级较低的管线,然后逐段切出低压系统再进行较高压力等级的系统的试压。
管道试压吹扫方案一、方案背景管道的试压和吹扫是工程建设中不可或缺的环节,目的是通过施加压力,检测管道系统的密封性能和安全性能。
在试压过程中,要确保管道系统内部无泄漏和变形现象,确保管道系统能够承受正常运行时的压力。
而吹扫则是在试压之后,通过向管道内充入流体进行清洗,确保管道内没有杂质、残留物或其他污染物,以维护管道的正常运行。
二、试压方案1. 设备准备首先需要准备管道试压设备,包括试压机、压力表、压力传感器等。
根据试压对象的大小、管道材质和试压试验压力确定试压机的型号和规格。
2. 安全措施试压前需确保所有工作人员都了解试压的规范和注意事项,并全程佩戴安全帽、防护服等个人防护装备。
同时,在试压现场设置明显的警告标志,防止他人误入现场。
3. 试压方法根据试压对象的不同,可以采用静态试压或动态试压。
静态试压是指在管道内施加一定的压力,然后观察一定时间,检测是否有压力下降或泄漏现象。
动态试压则是通过施加不同的压力,观察管道系统的反应,以确定管道系统的稳定性和安全性。
4. 试压试验压力试压试验压力应根据管道系统的材质、设计压力和使用环境来确定。
一般情况下,试压试验压力应为设计压力的1.5倍。
但对于特殊情况,如高压管道或长距离管道等,试压试验压力需根据具体情况进行调整。
5. 试压时间试压时间需根据试压对象的不同进行调整。
一般情况下,静态试压时间为30分钟,动态试压时间为15分钟。
试压过程中需密切观察试压仪表和压力变化情况,及时记录数据并做好相应的处理。
三、吹扫方案1. 准备工作吹扫前需先将管道系统与试压设备的连接拆解,清理干净并压头封堵,确保试压结束后的吹扫不会对试压设备产生影响。
同时,将吹扫介质(如空气、氮气等)充气源设备准备好。
2. 吹扫方法首先,根据管道系统的结构和设计,确定吹扫起点和终点。
通常情况下,从最低点开始吹扫,然后逐渐向上吹扫,确保管道内的杂质能够被顺利排出。
吹扫过程中,应按照规定的吹扫压力和吹扫时间进行操作。
管道试压方案一、前言管道试压是确保管道系统安全运行的重要环节。
本文将介绍一套完整的管道试压方案,包括试压计划、试压设备、试压工艺、试压操作以及试压结果分析,以确保管道系统的质量和运行安全。
二、试压计划1. 试压范围确定在进行管道试压之前,需要明确试压范围,包括管道长度、直径、材质等信息。
根据工程设计和相关标准,确定试压范围,以确保试压工作的准确性和全面性。
2. 试压压力确定试压压力应根据管道系统的设计要求和相关标准来确定。
考虑到管道的耐压能力和安全因素,试压压力应略高于管道系统的工作压力,并在试压过程中保持稳定。
3. 试压持续时间确定试压持续时间应根据管道系统的设计要求和相关标准来确定。
一般情况下,试压持续时间为30分钟至1小时,以确保管道系统的密封性和安全性。
三、试压设备1. 试压泵试压泵是进行管道试压的主要设备之一,其功能是提供试压所需的液体介质,并保持试压过程中的稳定压力。
试压泵应具备可靠的性能、精确的调节能力和合理的安全保护措施。
2. 压力表压力表是用来测量试压过程中管道内压力变化的设备。
压力表应具备精确度高、灵敏度好和抗震性强等特点,并经过校准和检验确保准确度。
3. 密封元件密封元件是保证试压过程中管道系统密封性的关键。
包括密封垫、密封圈、密封胶等。
密封元件应选用合适的材质,具备耐压、耐腐蚀和耐磨损等特性,以保证管道系统密封性能。
四、试压工艺1. 管道准备首先,对试压范围内的管道进行检查,确保管道完整无损、无渗漏等问题。
检查时应注意是否存在杂物、腐蚀物以及其他可能影响试压结果的因素。
2. 密封处理在试压之前,对管道的连接部位进行密封处理。
首先,检查连接点是否紧固可靠,如有松动应进行重新紧固。
其次,对密封部位涂抹密封胶或安装密封圈,确保密封性良好。
3. 试压过程将试压泵连接至管道系统,并逐渐增加泵的出口压力,直至达到试压压力。
在试压过程中,需注意观察压力表的变化情况,确保压力稳定并保持一定时间。
1、概述1.1 编制依据1.1.1《油气长输管道工程施工及验收规范》GB50369-20191.1.2 施工图纸及相关文件1.1.3 现场踏勘组织施工、技术和清管试压人员踏勘现场,了解本标段线路沿途地形、地貌以及高差变化情况,明确本标段线路清管试压的具体情况。
1.2 工程概况本标段线路总体穿过晋州一干渠到高瞳折向南到桃园,再折向东到辛集门站,管道规格Φ323.9×8.0mm、材质L415MB、三层PE加强级防腐,长度26.3km,设计压力6.3Mpa,同沟敷设通信光缆。
本工程线路所在区域属平原地貌,地形较平坦、高差起伏较小。
管道敷设深度内主要地层为第四系冲洪积砂砾土、细粉砂、亚粘土,局部地区有湖相沉积,地表植被主要为农田、林地。
1.3 通知在水压试验开始之前48小时通知业主、监理和监督部门,要求安排代表现场监督清管、试压作业。
在从水源取水或排水前24小时通知当地的水管部门,要求进行注水或排水作业。
在开始水压试验前72小时通知当地的执法和应急管理官员,要求加大对沿途老百姓的宣传力度,同时做好各项应急准备工作。
2、试压介质的选择根据设计要求,本标段线路采用水压试验。
结合现场实际情况,可以利用线路沿途井水作为试压水源。
在试压前办理好地方主管部门签发的试压取/排水施工许可证,取水时按照许可证规定的速率提取,排水时禁止在许可证规定规定位置以外的地方进行;试压用水的取/排水施工许可证在试压施工前15天统一办理完成。
注水前,在业主、监理代表的监督下对水源水质进行取样分析,分析结果必须符合以下要求:,其PH 值应在6-9 范围内。
试压水不可污染,不含沙或泥,悬浮物最大颗粒度应小于0.2 毫米,最大固体悬浮颗粒不大于50mg/L。
3、主要清管、试压设备的选择按照施工标准规范及线路施工技术要求,结合施工实际需要,确定以下主要的清管试压设备、材料和有关设施。
3.1 空气压缩机现场使用1台规格型号为21.2m3/min、额定压力等级为1.4MPa的空气压缩机。
目录一、编制说明二、编制依据三、施工准备四、压力试验五、安全技术措施六、劳动力配备一览表七、工机具一览表八、试压临时法兰及短管九、试压流程图一、编制说明1.1 本方案为贵州天福年产30万吨合成氨及二甲醚项目煤气化装置公用系统,除渣工序1400系统、湿洗工序1600系统,工艺管道试压、吹扫、清洗而制定。
1.2 公用系统1400、1600等系统冷却水一同试压,且1400除渣工序冷却水,渣池循环水同E-1401A/B(渣池水冷却器)壳程、管程分别做为一个系统进行压力试验,试验压力同设备试验压力。
1.3 试压系统图详见附表。
二、编制依据:2.1 依据天福年产30万吨合成氨及二甲醚项目煤气化装置施工蓝图及设计变更;2.2《工业金属管道工程施工及验收规范》GB5023-972.3《现场设备、工业金属管道焊接工程及验收规范》GB50236-98三、施工准备3.1 管道系统施工完毕,试压前应经业主单位和监理公司共同检查,以确认安装质量符合设计要求和规范规定,对发现的质量问题必须及时整改。
3.2 焊缝及其它待检部位,未曾涂漆和绝热。
3.3 焊接工作结束,并经无损探伤检验合格。
3.4 输送易燃易爆介质管线的静电接地工作完毕,并经检查符合要求。
3.5 试压方案业经批准,并已进行了详细技术交底。
3.6 工程技术人员已将“试压系统图”绘制并核对完毕,试压系统图中应详细注明以下内容:3.6.1 试验方法、介质和试验压力;3.6.2 参与试压的管线和设备清单;3.6.3 要插入临时盲板的位置;3.6.4 试验中要打开或关闭的阀门;3.6.5 放空和排放的位置;3.6.6 在线仪表及其要拆卸或待安装的位置;3.6.7 试压用压力表的位置和压力注入口和排液口的位置。
3.7 管道临时加固措施经检查确认安全可靠。
3.8 试验前应将不能参与试验的系统、设备、仪表及管道附件等加以隔离。
安全阀、防爆膜、流量计、调节阀等应拆卸。
膨胀节已设置了临时限位装置。
管道试压⽅案(多篇)管道试压⽅案XX⼯程公司管道部年⽉⽇管道试压是管道⼯程中不可忽视的⼀个环节,管道试压常采⽤⽔压试验。
根据场地实际条件,可利⽤的试压⽔源,组成管道系统的配件和附件(阀门、井室)的数量,管道各部位的⾼差情况等条件决定试压的长度。
⼀、管道⽔压试验前必须具备的条件1、⽔压试验前必须对管道节点、接⼝、⽀墩等及其他附属构筑物的外观进⾏认真的检查。
2、对管道的排⽓系统(排⽓阀)进⾏检查和落实。
3、落实⽔源、试压设备、放⽔及量测设备是否准备妥当和齐全,⼯作状况是否良好。
4、准备试压的管段其管顶以上的回填⼟的厚度应不少于0.5M。
(接⼝处不填)5、试压管段的所有敞⼝应堵严,不能有漏⽔现象。
6、试压管段不得采⽤闸阀作试压堵板。
⼆、对试压管段的后背的要求进⾏⽔压试验时,在⽔的压⼒的作⽤下,管端将产⽣巨⼤的推⼒,该推⼒全部作⽤在试压段的后背上,如后背不坚固,管段将产⽣很⼤的纵向位移,导致接⼝拔出,甚⾄于管⾝产⽣环向开裂,极易引起安全事故,必须加以重视。
1、试压后背必须设在原状⼟上,当⼟质松软时,应采取混凝⼟、钢筋混凝⼟墙、板柱或换⼟夯实等加固措施,以保证后背稳定。
2、试压后背墙必须平直与管道轴线垂直。
3、⽤天然⼟作试压后背时,要保留7—10M的沟槽原状⼟不开挖。
4、后背⽀撑的形式:⽤⼯字钢纵横交错排列紧贴于⼟壁上,⽤千⽄顶⽀撑在堵头,千⽄顶的数量可根据顶⼒的⼤⼩,选⽤⼀个或多个千⽄顶。
三、试压装置1、压⼒表:弹簧压⼒表的精度不能低于1.5级,即压⼒表最⼤允许误差不超过最⾼刻度的1.5%。
最⼤量程应为试验压⼒的1.5倍。
为⽅便读数,表壳的公称直径不应⼩于150mm。
且在使⽤前应校正。
2、加压泵:采⽤多级离⼼泵。
3、加压泵、压⼒表应安装在试验段下游端部与管道轴线垂直的⽀管上。
4、试压堵板:堵板必须有⾜够的强度,试压过程中,堵板不能变形,与管道的接⼝处不能漏⽔。
四、试压时的要求1、管道实验压⼒为管道特性压⼒+2巴。
目录1.工程概况2.编制依据3.试压条件及准备工作4.试压介质5.试压方法6.管道的吹扫7.排水措施8.质量保证措施9.安全措施10.环境管理措施11.投入人力、主要施工机械12.施工项目部组织机构13.压力试验管线分组14.工艺管道试压工作危险性分析一、工程概况**阳煤恒**工股份**30万吨/年甲醇制烯烃装置,烯烃裂解单元工艺管道安装完成,根据规范要求需要对安装完成工艺管线进行压力试验,为了保证压力试验安全及质量,特编制此方案.二、编制依据1.**阳煤恒**工股份**30万吨年PVC原料路线改造及20万吨年双氧水法环氧丙烷清洁生产项目工艺管线工程施工图纸2.《工程建设交工技术文件规定》 SH3503-20073.惠生工程<中国>**提供的施工图纸等设计文件4.《工业金属管道工程施工及验收规范》GB50235-20105.《现场设备、工业管道焊接工程施工及验收规范》GB50236-20116.《石油、化工施工安全技术规程》SH3505-20117.《施工现场临时用电安全技术规范》JGJ46-20058.《工业金属管道工程质量检验评定标准》GB50184-2011三、试压条件及准备工作1.已对参加试压及吹扫工作的施工人员进行了技术及安全交底.2.管道安装除涂漆外,已按设计图纸全部完成且合格.3.焊缝外观检验合格,无损检测已全部合格,检测报告齐全.4.焊缝及其他待检部位尚未涂漆和防腐.5.试验用压力表已经校验,并在检定周期内,其精度等级不得低于1.5级,表的满刻度值为被测最大压力的1.5~2倍,每个试验系统压力表不得少于两块.6.符合压力试验要求的洁净水和临时试压配管已施工完成.7.管道支吊架的形式、材质、安装位置正确,数量齐全,安装固定符合规范要求.8.待试管道上的安全阀及仪表元件等已经拆下或加以隔离.9.与待试管道无关的系统用盲板隔开.10.隔离用盲板应编号登记,试压完成后回收的盲板应与试压前发出的盲板数量、规格相符.11.试压前应将管道内的杂物等清理干净.12.压力试验应按管线设计规定的压力进行试验,压力相同的管线可连通起来同时进行压力试验.13.管道试压前无损检测已合格,有热处理要求的焊缝已经热处理且硬度经检测合格.四、试压介质1.根据现场实际情况一般碳钢管道系统试压采用洁净水作为试压介质,不锈钢管道采用氯离子含量不超过25*10-6<25ppm>的洁净水.2.系统压力试验的环境温度应在5℃以上.环境温度应高于金属材料相应的脆性转变温度.3.水源分别在烯烃裂解单元就近的施工用水管线上接入.五、试压方法1.试压工艺流程2.1.5超过3.4.5.试验时,应测量试验温度,严禁材料试验温度接近脆性转变温度.6.水试压管线高点设置排空阀,低点设置放空点.具体位置和形式应根据现成实际情况确定.7.调节阀、安全阀、节流阀在试压时应拆除,并制作临时短接代替.临时短接的尺寸应与被代替物端面尺寸一致.8.管线上的金属软管应连接在管线上与管线一起进行试验.9.试验系统中不需拆除的阀门应将阀芯提升,使其处于全开状态.10.因试验压力不同或其他原因不能参与管道系统试压的设备、仪表、安全阀等应加置盲板隔离,并有明显标志.11.盲板应加在管道与设备接口法兰之间,并利用法兰用螺栓紧固.当管线系统端部没有法兰时,应在端部焊接盲板.12.试验时所用的盲板应按规格型号做好标识,并按排专人进行拆卸.13.盲板选用试验用盲板采用钢板制作,盲板选用钢板的厚度如下:T=DP½/100T---盲板厚度,mmD---试压管直径,mmP---试验压力㎏〕f〔/㎝²14.盲板焊接a.焊接形式见下图:b.盲板焊接选用E4303焊条,要求及焊接参数参照管道焊接工艺.c.盲板与管内壁留有1+1㎜间隙,钝边1~2㎜,坡口采用气割加工砂轮打磨.d.焊缝应保证全焊透,焊角高度取管壁厚度且不小于8㎜.e.如盲板采用加筋板结构,则盲板厚度可相应减薄.15.及时了解天气状况,当天气气温允许做水压试验时,方可向管内注水试压,试压系统应尽量小,保证在白天做完试验,并将管道系统内的水排尽.16.水试验前,加注液体时应尽量排尽空气.17.打开高点排空阀后向系统内充水,水注满后应确认系统内的气体已经全部排净,关闭排空阀,方可升压.18.对于位差较大的管道,应将试验介质的静压计入试验压力中.液体管道试验压力应以最高点压力为准,但最低点的压力不得超过管道组成件的承受力.19.升压时必须逐步缓慢增加压力,直至试验压力.稳压10min,在将压力降至设计压力,停压30min,以压力不降、无渗漏为合格.20.试验流程管道进行水压试验时,应分级升压,每一级应检查管端堵板、后背支撑、支墩、管身及接口,当无异常现象时,再继续升压;水压升至试验压力后,保持10min,检查接口、管身无破损、无漏水为强度试验合格.强度试验合格后,方可进行严密性试验.21.试验管道发现缺陷不得带压修理.缺陷排除后应重新进行试验.六、管道的吹扫1.管道在压力试验合格后,应进行管道的吹扫工作.2.吹扫前,应将不允许吹扫的设备、管道及阀门与吹扫系统隔离,调节阀、节流阀及止回阀阀芯须拆下,待吹洗完成后复位,不须拆除阀芯的阀门将阀芯提升,使其处于全开状态.3.吹扫的顺序,按主管、支管、疏排通管依次进行,主管吹扫时应关闭支管阀门,清洗出的脏物,不得进入已合格的管道.4.吹扫前应检查管道支架的牢固程度,必要时予以加固.5.工作介质为液体或气体的管道,一般应用空气吹扫;蒸汽管道应用蒸汽吹扫,吹洗介质进口管道上应有灵敏可靠的压力表和控制阀门.a.空气吹扫利用空气压缩机压缩空气,进行间断性吹扫;吹扫压力不得超过管道的设计压力,流速不宜小于20m/s.吹扫过程中,当靶板上无铁锈、尘土等杂物时为合格.b.蒸汽吹扫应已大流量蒸汽进行吹扫,流速不应低于30m/s.设靶片检查,5min内靶片上无铁锈、尘土、水份几其他杂物为合格.6.支管吹扫应先从介质前进方向的第一支管开始依次进行.7.吹扫时应不断敲打管子,对焊缝、死角和弯头和管底等部位应重点敲打,但不得损坏管子.8.管道吹扫合格后,除规定的检查外不得再进行影响管内清洁的其他作业.9.管道系统吹扫合格后、最终封闭前,应由施工单位会同有关单位共同检查确认,并按规定填写记录.七、排水措施1.管线内存水排到厂区排水管道或业主指定位置.2.排水时应将管线所有的低点阀及放空阀打开,保证管内无积水.八、质量保证措施1.施工技术人员应按公司的相应管理要求和设计文件编制系统的试验方案,并报惠生、监理和业主及有关监督管理部门进行审批和实施监督.2. 坚持施工技术交底制度,应向施工班组进行详细的技术、安全和质量交底,通过交底落实质量目标、质量标准、质量保证措施和各级技术责任制.3.所有施工用材料和试验系统用的材料,必须按规范规定的程序或试验方法进行检验,规范没有要求时,试验应按业主及监理的有关要求进行.4.施工中应对所有的试验材料实施控制管理,试验报告未经监理及有关监督管理部门批准,不得用于工程实体的施工.5.建立完善的工序交接制度,各工序作业人员在本工序检查验收合格后,做好工序检查状态标识,出具工序交接卡并得到下道工序作业人员及质检部门签证后,方可将工程转交下道工序.各工序手续不全不得进行施工.6.必须在规定的时间通知总包、业主及监理对试验前的各项工作进行检查,检查前必须按要求提供相应的资料和合格证明文件.7. 试验必须严格按程序进行,试验过程中应缓慢升压,达到试验压力后应认真仔细进行检查,发现问题及时反应和处理.8.试验过程中应虚心接受业主及监理的检查、监督和指导,试验合格参加试验检查的各方应及时签字确认.九、安全措施1.严格执行公司职业健康管理体系的程序文件和管理规定.2.现场人员必须配戴安全帽,操作电闸及水泵时,应戴绝缘手套、穿绝缘鞋,电器检修时,应有一人监护.3.高处作业必须系好安全带,安全带必须挂在作业处的上方牢固构件上.4.施工机具和工具在使用前应认真检查,各种机械专人操作,持证上岗,定期检查,严禁带病运行.5.试压时划定试压禁区,做好标识,架设警示牌.试验时由专人看守,无关人员不得靠近.6.试压时,不得敲击管道.7.盲板轴线上不得站人.8.排气口前不得站人.9.试压结束后,应缓慢释放管道压缩水.10.试压前及试压过程中,应详细检查被试管道的盲板、法兰盖、压力表的加设情况,以及试压中的变形等,确实具备升压条件时,方可进行.11.试压过程中,如发现有泄漏现象,不得带压紧固螺栓、补焊或修理.12.所有参与试压的人员必须服从指挥,不得擅自行动.13.夜间施工要做好照明工作.14.及时清理施工现场,保持现场整洁,做到文明施工,停放机械时,不得妨碍其它机械的运行及其它工序的施工.15.安全用电措施a.严格执行《施工现场临时用电安全技术规范》JGJ46-88.b.所有用电设备必须装设漏电保护器,其额定漏电动作电流为30mA<潮湿场所15mA>,动作时间为0.1S.c.每台用电设备必须实行一机一闸制,严禁一闸控制两台或以上用电设备.d.操作电器设备时,应戴绝缘手套,并穿绝缘鞋,电器检修时应有一人监护,防止触电事故发生.十、环境管理措施1.严格按公司标准环境管理体系运行.2.试压完毕后,试压用的液体不得随意排放,应排入指定区域.3.对施工中产生的建筑垃圾应运到甲方指定的垃圾场,不得随便乱倒.4.工程中废弃的塑料布、橡胶皮、棉纱等不得随处堆放,焚烧,应统一回收运往甲方指定的场地填埋.十一、投入人力、主要施工机械1.投入人力计划表2.投入施工机械表3.措施用料十二、施工项目部组织机构1.施工项目部组织机构2.安全管理组织机构十三、压力试验管线分组根据图纸设计要求,各管线的试验压情况详见压力见试压包.根据现场情况可将相近、相同压力的管线作为一个系统进行打压,烯烃裂解单元分为公用工程区、30-碱洗区、60-反应区、70-裂解区、80-再生区5个大系统,每个系统根据压力可分为:公用工程:<1>冷却水、工程用水、饮用水,<2>仪表风、工厂风<3>中低压氮气<4>低压蒸汽、冷凝液<5>污油收集、废碱收集、低温液排污收集、冷火炬收集<6>热火炬收集六个试压包.碱洗区:<1>补碱系统<补碱罐、补碱泵、碱注入泵、废碱脱气罐><2>碱洗系统<碱洗塔、碱洗塔底冷却器、循环碱液泵、循环洗涤水泵、干燥器进料冷却器、干燥器进料分离罐><3>MTO气相产品系统<MTO气相产品过滤器、MTO气相产品加热器、MTO气相产品分离器><4>MTO 液相产品系统<MTO液相产品干燥器、MTO液相产品加热器、MTO液相产品分离器>四个试压包反应区:<1>碱注入系统<2>硫注入系统<3>SHP进出料系统<SHP进出料加热器、SHP混合进料冷却器、SHP反应器><4>进料气化系统<混合进料换热器、混合进料气化罐、进料加热炉>〕5〔OCP反应器系统<反应器、加热器、再生换热器><6>蒸汽分离系统<加热器对流端、蒸汽分离罐>六个试压包再生区:<1>再生气压缩机进口系统<2>再生压缩机出口系统<3>再生气干燥系统<干燥器再生加热器、再生干燥器、干燥器再生分离罐>〕4〔压缩机油循环系统.四个试压包裂解区:<1>裂解压缩机进口系统<2>裂解压缩机出口系统<3>二段压缩机分离系统、三段压缩机进口<4>三段压缩机出口<5>循环塔系统<循环塔、循环塔回流罐><6>脱丙烷塔系统<脱丙烷塔、脱丙烷塔回流罐><7>裂解压缩机油循环系统.七个试压包.烯烃裂解单元共计27个试压包.十四、工艺管道试压工作危险性分析<JHA>报告JHA编号:CCES-005..。
XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制:审核:批准:XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准,并已进行了技术交底。
1.2要试压的管道系统施工完毕,并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。
1.3管道滑动、固定支架安装应正确,并且按试验的要求管道已经加固。
1.4焊接工作结束,并经检验合格。
焊缝及其它应检查的部位,不得涂漆和保温或保冷。
1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求,当进行试压时,应划定试验禁区,无关人员不得进入;必要时,对所试验的管道应进行加固。
不在压力试验范围内的安全阀等用盲板及试验管线隔开,气源准备充足,试压用的压力表及安全阀必须经过调校,且不含油脂,并且必须有调校证书。
1.6临时支架和盲板等应安全可靠,盲板上应做标识,便于检查和重新安装。
1.7压力表应放置在试验管线的进出口,一个测量点应至少放置2个压力表,压力表的量程是1.5~2倍级别,精确度不小于1.6级,压力表应在校验有限期内。
1.8施工单位应提供试压前试压工具清单,并确保准备齐全。
1.9压力试验前所有的检验都必须合格,所有无损检测的焊缝必须有探伤报告,切底片保存完好。
二、试压前的准备工作及注意事项2.1资料进行审查:1、试压包含的流程图(设计图纸的工艺部分的中油金鸿全厂PID图纸);2、试压包含的单线图及管线清单(设计图纸中工艺部分包含的单线图);3、未完的工作清单;4、现场检查测试记录;5、管道压力质量证明书;6、计量器具的合格证书;7、管道安装及压力测试记录表;2.2气压试验准备1、应先检查被试系统,确认整个系统可以在试验以后减压。
需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。
在气压试验中,整个系统包括单向阀下游的管道,须在规定时减压。
2、在施加任何压力之前,须检查所有的被试验管道和设备,以保证所的接头(包括设备上的接头)都紧密连接,所有的系统部件都已有效支撑,以防止在接头失效的情况下,损害邻近的设备和管路。
3、无论何处,不试验的部件应隔离,断开连接和(或)放空。
所有接头,包括焊缝都不可油漆和保温。
4、在试验开始前,须检查下列部件是否符合设计标准和图纸说明:气压保护:位置、容量和设定压力。
使用仪器:压力表的范围和校正日期。
盲板的位置。
当系统已准备好进行试验时,须通知业主现场施工经理。
5、试压前应将不能参加试压的设备、管线、仪表及管道附件等到加以隔离,应设置的临时短管一定要加设。
隔离处应有明确标记和记录。
6、试验过程中如遇泄漏,不得带压修理。
缺陷消除后,应重新试验。
2.3人员组织:1、指挥长:黄福;全面负责方案执行中的人员安排、协调;负责专业设备、工具的落实。
2、副指挥长:郑彬;服从指挥长的工作安排;按照方案组织实施试压、气密工作中的具体安排并检查落实情况。
3、班长、副班长:吴纯科;服从副指挥长的工作安排;组织作业人员落实副指挥长安排的工作并按时完成。
4、安全工程师:曾超;全面负责试压、气密方案实施现场安全工作督促、检查;检查落实方案实施过程中的各项安全措施到位情况;有权制止施工中的各种违章行为。
5、试验操作人员:3名;服从上级安排按步骤进行试验操作。
2.4材料准备:1、准备好各种规格的垫片螺栓。
试漏时的垫片(≤1.6Mpa)可采用高压橡胶石棉垫代替。
2、气源及加气口连接管道和接头、阀门等。
3、准备好检漏液和检漏瓶。
4、准备好各种试漏、试压记录表。
试验机具表格三、试压试漏区域划分3.1在工艺区内的设备管道试压试漏按照压力等级和通过介质的不同划分如下,进行分别试压试漏。
对于试验压力小于等于5MPa的系统利用现有的空压机进行试压。
对于大于5MPa的高压天然气管道系统,利用洁净水用试压泵严格按照试压步骤进行试压。
1、预处理净化气系统(联合压缩机前)设计压力:3.9MPa,气压试验压力:4.485MPa,泄漏性试验压力:3.9MPa。
2、联合压缩机后的高压天然气系统设计压力:25MPa,气压试验压力37.5MPa,泄漏性试验压力:25MPa。
3、冷箱循环气系统、BOG调压区燃气管道及低压常温放空系统管道,设计压力:1.6MPa,气压试验压力1.84MPa,泄漏性试验压力:1.6MPa。
4、BOG、管道、EAG管道,设计压力:1.6MPa,气压试验压力1.84MPa,泄漏性试验压力:1.6MPa。
5、真空管道设计压力:1.6MPa,气压试验压力1.84MPa,泄漏性试验压力:1.6MPa。
3.2强度试验具体步骤1、水压强度试验压力的计算:P试=P设×1.5。
试验前应进行预试验,将系统压力升至0.2MPa稳压10min未发生异常和泄漏后,进行水压试验。
水压试验应逐步缓慢增加压力,待达到试验压力50%保持10min未发生异常和泄漏后,继续按试验压力10%逐级升压,每级稳压10min,直至将试验压力升至试验压力,稳压10min,再将试验压力降至设计压力,稳压30min,应检查压力表无压降,管道所有部位无渗漏。
如未发生异常和泄漏为水压试验合格。
2、气压强度试验压力的计算:P试=P设×1.15。
试验前应进行预试验,将系统压力升至0.2MPa稳压10min未发生异常和泄漏后,进行气压试验。
气压试验应逐步缓慢增加压力,待达到试验压力50%保持10min未发生异常和泄漏后,继续按试验压力10%逐级升压,每级稳压10min,直至将试验压力升至试验压力,稳压10min,再将试验压力降至设计压力,稳压30min,应检查压力表无压降,管道所有部位无渗漏。
如未发生异常和泄漏为气压试验合格。
3.3泄漏性试验具体步骤试验压力为设计压力,试验介质为压缩空气或氮气。
严密性试验时,设备和管道上的安全阀、调压器、液位计等仪表元件应复位。
严密性试验应缓慢增加压力,并应符合下列规定:(1)压力升至0.2MPa后,应保持10min,进行检查。
确认无渗漏,无异常情况后方可继续升压;(2)压力升至试验压力的50%后,应保持10min,再进行检查。
确认无渗漏,无异常情况后方可继续升压;(3)按试验压力的10%逐级升压,应每级稳压10min,直至试验压力,并停压30min后,应采用涂刷中性发泡剂等方法,巡回检查阀门填料函、法兰或螺纹连接处、放空阀、排气阀等所有密封点应无泄漏。
严密性试验应重点检查阀门填料函、法兰、螺纹连接处、放空阀、软管连接处等。
经气压试验合格,且在试验后为经拆卸过的管道可不进行泄漏性试验。
四、试压操作步骤4.1、预处理净化气系统本系统包含的管道和设备如下:NG-1101管道——旋风分离器——预处理天然气系统——NG-1113管道——原料气缓冲罐——NG-2101管道。
将NG-1101管道及原门站调压区接口断开连接并加盲板。
将NG-2101管道及联合压缩机进气口断开连接并加盲板。
将旋风分离器及原料气过滤分离器之间的置换、检修接口堵头拆除,在阀门VBL0306、VBL0307处插盲板将调压器PCV1101和流量计FT1101隔断。
管道和设备压力表根部阀门全开。
大循环气CNG-2104上的8字盲板盲死。
旋风分离器临时用水阀门及就地排污阀门关闭。
管道和设备上的压力变送器、液位计、温度变送器全部拆除,并关闭各仪表的根部阀。
管道及设备的放空、排污阀门全关。
制作专用接头将空压机通过该置换、检修接口阀门VBL0302及系统连接,按步骤给系统升压进行试验。
试验完毕后,打开旋风分离器排污阀VBL0319对系统进行泄压。
4.2、联合压缩机后的高压天然气系统1、联合压缩机后端高压天然气系统,水压试验压力37.5MPa。
关闭阀门BV3106并加盲板将管道CNG-2103及联合压缩机断开连接。
冷箱前端高压天然气管道上的孔板流量计FIT-1201的孔板拆除后加垫片将管道连通。
关闭冷箱进气阀门1V1将管道CNG-2103及冷箱进气口断开。
大循环气管道8字盲板处盲死,切断管道及预处理区设备联系。
关闭阀门VBL-2104、VBL-2108、VBL-2112将管道CNG-2103及储气井断开联系。
关闭阀门VBL-2116、VBL-2117断开管道CNG2103及加气柱的联系。
系统中所有压力变送器和温度变送器拆除,并关闭根部阀。
将阀门VBL-1204拆除,制作专用接头将试压泵在阀门VBL-1204处及系统连接,并按步骤升压进行试验。
试验完毕,打开专用接头上阀门对管道泄压。
2、高压放空管道,水压试验压力37.5MPa。
将压缩机上阀门XQV3101和放散PSV-K3103用盲板断开联合压缩机及高压放空管道HHF-2601的联系。
将冷箱高压放散阀门3V2关闭,切断冷箱及高压放空管道的联系。
关闭高压天然气冷箱前端管道放空阀组处高压球阀VBL-1203,将高压天然气管道及高压放散管道断开。
拆除高压放散塔底部的高压阻火器,并在该处加盲板将高压放空管排气口盲死。
系统中所有压力变送器和温度变送器拆除,并关闭根部阀。
拆除储气井区放空阀组处阀门VBL2103,制作专用接头将试压泵及高压前端用水试压泵升压进行试验。
试验完毕,打开专用接头上阀门对管道泄压。
4.3、冷箱循环气系统、BOG调压区燃气管道及低压常温放空管道。
1、冷箱循环气出口端——NG-2105(1)——循环气缓冲罐——NG2105——联合压缩机循环气吸气端关闭冷箱循环气出口阀门1V2,将管道NG-2105(1)及冷箱设备断开连接。
将NG-2105(1)上孔板流量计FIT-1202的孔板拆除并用垫片代替将管道连通。
关闭联合压缩机循环气入口阀门BV3103,并在该阀门处加盲板将管道NG-2501及联合压缩机断开连接。
将循环气缓冲罐上压力表PG-1201拆除,制作专用接头将空压机及系统连接按步骤升压进行试验。
试验完毕打开循环气缓冲罐的排污阀门VBL-1209对系统进行泄压。
2、BOG调压区燃气管道A、BOG气化器——NG-2108——BOG调压撬——NG-2107至市政管网、NG-2106至锅炉将管道NG-2108及BOG气化器、及BOG调压撬用盲板断开连接。
关闭球阀VBL-1703,拆除球阀VBL-1704,制作专用接头将空压机及系统连接按步骤升压进行试验。
试验完毕打开专用接头放空阀门对管道进行泄压。
B、BOG调压撬——NG-2107——市政管网将管道NG-2107及市政管网连接处用盲板断开。
制作专用接头将空压机在BOG调压撬去市政管网端及管道连接,按步骤升压进行试验。
试验完毕打开专用接头放空阀门对管道进行泄压。
C、BOG调压撬——NG-2106——锅炉在锅炉房门口处球阀插盲板,断开管道NG-2106及锅炉连接。
将BOG调压撬去锅炉出口端及管道NG-2106断开连接,并在该处制作专用接头将空压机及系统连接,按步骤升压进行试验。
