4.3灯光与影子(1) 中心投影

投影与视图知识点总结知识点一：中心投影有关概念1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。

2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影n知识点三：平行投影及应用1.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影2.平行投影的应用：（1）等高的物体垂直地面放置时，太阳光下的影长相等。

（2）等长的物体平行于地面放置时，太阳下的影长相等。

3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。

例1：如图,小华(线段CD)在观察某建筑物AB（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。

（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。

例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？知识点四：视图1.常见几何体的三视图2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。

注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。

在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。

例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。

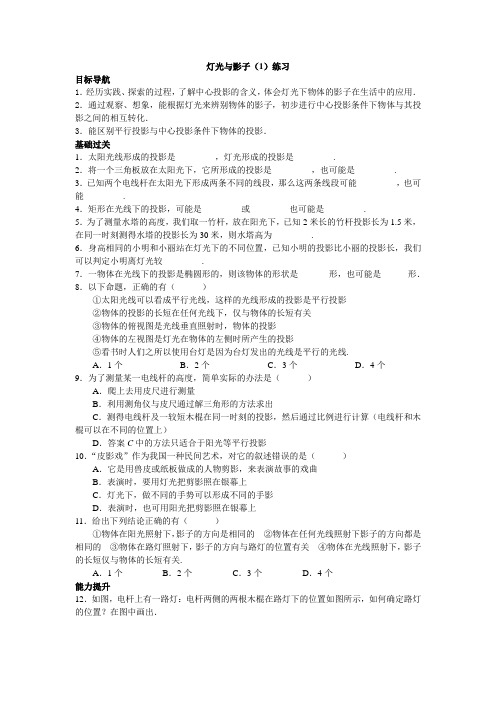

灯光与影子（1）练习目标导航1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用．2．通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．3．能区别平行投影与中心投影条件下物体的投影．基础过关1．太阳光线形成的投影是_________，灯光形成的投影是_________.2．将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________.3．已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_________，也可能_________.4．矩形在光线下的投影，可能是_________或_________也可能是_________.5．为了测量水塔的高度，我们取一竹杆，放在阳光下，已知2米长的竹杆投影长为1.5米，在同一时刻测得水塔的投影长为30米，则水塔高为_________.6．身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.7．一物体在光线下的投影是椭圆形的，则该物体的形状是_______形，也可能是______形．8．以下命题，正确的有（）①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线.A．1个B．2个C．3个D．4个9．为了测量某一电线杆的高度，简单实际的办法是（）A．爬上去用皮尺进行测量B．利用测角仪与皮尺通过解三角形的方法求出C．测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍可以在不同的位置上）D．答案C中的方法只适合于阳光等平行投影10．“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（）A．它是用兽皮或纸板做成的人物剪影，来表演故事的戏曲B．表演时，要用灯光把剪影照在银幕上C．灯光下，做不同的手势可以形成不同的手影D．表演时，也可用阳光把剪影照在银幕上11．给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A．1个B．2个C．3个D．4个能力提升12．如图，电杆上有一路灯：电杆两侧的两根木棍在路灯下的位置如图所示，如何确定路灯的位置？在图中画出．13．为什么同一物体早晨的影子较长，中午的影子较短，点燃一只蜡烛，找一木棍变换蜡烛的位置能得出怎样的结论？14．与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树。

北师大版九年级上第四章第三节灯光与影子（一）教案一、教学目标：（一）知识与技能1、经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用．2、通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．3、能区别平行投影与中心投影条件下物体的投影．（二）过程与方法1、经历实践、探索的过程．培养学生的实践、探索能力．2、由观察、想象进行中心投影条件下物体与其投影之间的相互转化，训练学生的观察、想象能力．（三）情感态度与价值观1、经历观察、实验、想象等数学活动过程，发展合情推理能力，能有条理地、清晰地阐述自己的观点．2、初步认识数学与人类生活的密切联系及对人类历史发展的作用，体验数学活动充满着探索与创造．3．学会与人合作，并能与他人交流思维的过程和结果．二、教学重点：1、通过实践、探索，归纳中心投影的含义．2、能进行中心投影条件下物体与其投影之间的相互转化．3、能根据投影判断是平行投影还是中心投影．教学难点教学难点：1.通过实践、探索，归纳中心投影的含义．2.平行投影与中心投影的区别．三、教学过程：(一)提出问题，引入新课大家看过皮影戏吗?你知道什么是皮影戏吗?皮影戏是怎样演出来的呢?皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲．表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐．皮影戏的原理实际上就是用灯光把剪影照射在银幕上，在现实生活中我们也经常可见有关灯光与影子的实例．比如，在灯光下．做不同的手势可以形成各种各样的手影．上面我们说的皮影与手影都是在灯光照射下形成的影子．灯光与影子在日常生活中有着非常广泛的应用，这节课我们就来探讨一下这个话题．（二）推进新课1．中心投影的含义．取一些长短不等的小棒和三角形、矩形纸片，用手电筒(或台灯)等去照射这些小棒和纸片．问题1：请大家先想象一下．小棒和三角形、矩形纸片在灯光照射下的影子是什么样子的? （小棒的影子是小棒，三角形、矩形纸片的影子还是三角形和矩形．）问题2：(1)固定手电筒(或台灯)，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化?问题3：(2)固定小棒和纸片，改变手电简(或台灯)的摆放位置和方向，它们的影子发生了什么变化?(1)固定手电筒(或台灯)时，改变小棒或纸片的摆放位置和方向，它们的影子将变大或变小，当改变小棒或纸片的位置时，位置距离灯光越近，影子越大；距离越远，影子越小，当不改变位置只改变方向时，影子随着方向的改变而改变．(2)固定小棒和纸片，改变手电筒(或台灯)的摆放位置，影子随着物体与手电筒(或台灯)之间距离的缩小而增大；改变手电筒(或台灯)的方向，影子随着发生变化．问题4：大家再讨论一下，手电筒或台灯发出的光线与太阳光线是否相同?（太阳光线是平行光线，手电筒或台灯发出的光线可以看成是从一点发出的．）定义：探照灯、手电筒、路灯和台灯的光线可以看成是从一个点发出的，像这样的光线所形成的投影称为中心投影(central projection)．2．由实物与影子确定路灯的位置刚才我们通过实践，总结出了灯光的光线?可以看成是从一点发出的，由此可知，在同—灯光下物体的影子与物体上对应点的连线肯定过灯泡所在位置，利用这个原理，我们做—下练习．确定下图中路灯灯泡所在的位置．根据刚才我们的讨论可知，在同一灯光下物体的影子与物体上对应点的连线过灯泡所在位置，那么如何找物体与影子上的对应点呢?找一对对应点可以吗?这是本题的关键，请大家互相交流，分析：找一对对应点不行，因为一条直线肯定过灯泡所在位置，但究竟是直线上哪一点呢?我们不能肯定，因此要找两对对应点，它们的连线的交点即为灯泡所在地．在找对应点时，一般要找关键点，如三角形找三个顶点，四边形也找四个顶点，线段找端点，其余部分的对应点不好找，也找不准．本题中找木杆的顶端和影子的顶端即可．解：如下图，过一根木杆的顶端及其影子的顶端作一条直线，再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O.点O就是路灯灯泡所在的位置．3．议一议(区分是太阳光线还是灯光光线)我们已经学习了太阳光线与灯光的光线，请大家互相讨论它们各自的特点是什么?如何区分它们?（太阳光线是平行光线，灯光的光线是从一点发出的，如下图所示．因此在判断是太阳光线还是灯光光线时，只要看光线呈什么形就可得出结论．）练习：(1)下图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它们是太阳的光线还是灯光的光线?与同伴进行交流．(2)下图的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示)，并与同伴交流这样做的理由．分析：由刚才我们的讨论可知，先找两对物体与影子的对应点，然后连接它们找交点，由两条光线可大致判断它们是否平行．若光线平行则为太阳光线，若光线相交即为灯光光线．(1)是灯光的光线；(2)是太阳光线．这样做的理由是：因为太阳光线是平行光线，而灯光光线是由一点发出的光线，因此分别找到两对对应点以后，过这两对对应线作直线，若两直线平行即为太阳光线，若两直线相交即为灯光光线．五、小结本节课我们先由皮影戏引出灯光与影子这个话题，接着经历实践、探索的过程．掌握了中心投影的含义，进一步根据灯光光线的特点，由实物与影子来确定路灯的位置，并与上节课相联系，找到了太阳光线与灯光光线各自的特点，根据特点宋区分形成树影的光线，是太阳光线还是灯光的光线，并能画出在同一时刻另一物体的影子，还要求大家不仅要自己动手实践，还要和同伴互相交流．同时要用自己的语言加以描述，做到手、嘴、脑互相配合，培养大家的实践操作能力，合作交流能力，语言表达能力．六、作业1、晚上，小华在马路的一侧散步，对面有一路灯，当小华笔直地往前走时，他在这盏路灯下的影子也随之向前移动．小华头顶的影子所经过的路径是怎样的？它与小华所走的路线有何位置关系?解：(1)小华头顶的影子所经过的路径是一条直线；(2)它与小华行走的路线是平行的．北师大版九年级上第四章第三节灯光与影子（二）教案一、教学目标：（一）知识与技能1、经历实践、探索的过程，了解视点、视线、盲区的概念。

课题： 4.3 灯光与影子教材：北师大版教材数学九年级(上) 第四章《视图与投影》第三节第1课时授课教师：郑州市第八中学刘正峰《灯光与影子》是北师大版教材数学九年级(上) 第四章第三节第1课时的内容，为更好地把握这一课时的内容，对本课时的教学设计我从以下四个方面为各位专家特做说明．一、本课数学内容的本质、地位、作用分析本节是在学生已获得视图、平行投影有关性质的基础上，进行延伸与迁移．对于后面学习《直角三角形的边角关系》一章将发挥着非常必要的铺垫作用.同时本节课具有交叉学科的内容，涉及初中物理光学中的一些基本知识，对于培养学生科学素养具有重要意义．二、学习目标分析1．经历实践、探索过程，归纳出中心投影的含义及其特征，能初步进行点光源下物体与投影之间的相互转化；2．通过动手操作等活动，培养学生的画图能力以及自主探究、合作交流的数学素养；3．通过手影、皮影戏及图片的欣赏，使学生体会灯光与影子的应用价值，激发学习的兴趣，感受富有神韵的数学文化．重点：根据中心投影的特征，能进行中心投影条件下物体与投影之间的相互转化．难点：在中心投影条件下，想象出动态实物影子的变化情况．采用动手操作等实验法（手电筒以及几何画板测量操作）验证自己的猜想，能够较好地突破该难点.三、教学问题诊断灯光与影子是生活中一种比较常见的现象，但学生这样方面的生活经验并不丰富. 一般来讲，大多数学生通过活动探究，应该可以比较顺利地归纳出点光源以及中心投影的含义和特征，在中心投影条件下实现实物与影子之间的相互转化.比如在中心投影条件下，根据两木杆及其影子来确定点光源的位置.但是估计学生对于中心投影特征的语言描述会遇到一定的困难.另外，正确区分中心投影与平行投影，利用投影线的基本特征进行投影类型的判断，学困生在这两方面仍然会出现错误.比如学生仅靠影子的位置就直接判断投影类型，类似这样的错误比较常见.事实上若影子均在两物体的同侧，并不一定是平行投影，也有可能是中心投影.在中心投影条件下正确分析动态物体影子的变化情况，对于这个任务来讲，学生生活经验的缺乏就会明显体现出来. 因为这类问题光靠想象进行判断是比较困难的，尤其是旋转物体的影子在灯光下变化的情况，绝大多数学生估计会得出错误的猜想，对于学困生而言，难度还是比较大的.四、本节课的教法特点以及预期效果分析1．教法特点本节课采用以启发式为主、讲授式为辅、激趣为目的的教学方法．学生以活动探究、动手操作为主，采用在教师适时引导下自主探究、合作交流等多种形式进行学习．采用上述教法与学法，一方面可使学生经历实践、探索过程，归纳出中心投影的含义及其特征，并能初步进行点光源下物体与投影之间的相互转化，顺利落实本节的知识目标；另一方面通过动手操作等活动，培养学生的画图能力以及自主探究、合作交流的数学素养．最后通过皮影戏及图片的欣赏，使学生领略灯光与影子的应用价值，激发学生学习的兴趣，感受富有神韵的灯光与影子的艺术魅力．2．预期效果分析本节课的教学过程整体设计如下：在教学过程中，设置以上四个环节，首先以激趣为目的引入新课；接着设置活动探究，归纳出点光源、中心投影含义及其特征；然后引导学生进行实践应用、动手操作、大胆猜想、画板验证进行问题探究，最后师生共同反思、小组交流进行小结，畅谈收获，反思升华．由浅入深、由易到难、层层递进，使各个层次的学生都能获得知识和能力以及情感等方面的感受，通过课堂发言来看，学生掌握情况很好．另外教师在引导分析时，留出大量的“空白”，让学生大胆猜想、沟通交流、动手操作，进一步激发了学生的学习热情，提出了很有价值的猜想，并利用画板测量进行验证，效果比较好．特别指出，本节课借助多媒体信息技术将数学软件《几何画板》熟练、恰当、直观地运用于课堂教学之中，教师随时结合学生的想法进行灵活的现场操作，具有很强的互动性，让学生认识到了计算机技术可以帮我们实现仅靠想象难以实现的目的，轻松地突破了本节难点，更进一步激发了学生学习数学的兴趣．总之，我一直在教学中力求通过活动使学生在课堂上真正成为学习的主人，体会参与的乐趣，感知数学的美妙，使学生达到“做中学、玩中学、乐中学”的目的，最终能够创建自己数学文化课堂的新课程理念．这是我一生追求的目标．以上就是我对“灯光与影子”这节课的教学设计进行的说明.不妥之处，恳请各位专家批评、指正.。

《灯光与影子》说课稿杜蒙三中关亮亮各位评委老师，大家好！今天我说课的题目是《灯光与影子》。

这一节课是北师大版九年级上册第四章第三节第一课时的内容，我准备从如下几个方面加以说课：一．教材分析1.教材的地位和联系：《灯光与影子》是在学习了《太阳光与影子》的基础上学习的。

因为点光源和太阳光源所形成的投影是不同的，所以它与上节课的内容既有联系又有区别，同时它还为后面学习“视线、盲区”等内容做了知识铺垫，所以这节课起着承上启下的作用。

2.课标和内容：本节课要学习的内容是灯光与影子。

让学生经过实践、探索的过程了解中心投影的定义，体会灯光下物体的影子在生活中的应用。

通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。

二、教材处理在教学中我增加了一个闯关环节，将知识点巧妙的融合在里面，分别设置了五关，不断增加难度系数，目的是让学生在激烈讨论的氛围中灵活运用本课的知识，使枯燥的数学学习变成一件快乐的事。

三．学习目标根据新课程《标准》的要求和学生已有的认知结构，我确立了以下目标：（1）知识与技能：了解中心投影的定义，能根据光线的投影辨别中心投影和平行投影。

（2）过程与方法：经历实验探索的过程，初步体会中心投影条件下物体与其投影之间的相互转化。

（3）情感态度与价值观：通过有趣的手影、皮影演示，融科学性、趣味性于一体，激发学生的学习兴趣，同时，鼓励学生动手操作，让学生体会学习数学的快乐。

四．教学重难点：新课程标准要求学生获得基本的数学思考方法和必要的应用技能，因此确定重点难点如下教学重点：中心投影的定义以及中心投影条件下物体与其投影之间的相互转化。

教学难点：明确中心投影和平行投影的联系与区别。

在活动探究中我将引导学生得出结论并板书突出本课重点。

通过让学生小组合作解决奋力闯关中的五关来突破难点。

五．教法学法1.教法分析数学教学要面向全体学生，不同的人在数学上应得到不同的发展，依据这样的教学理念，我在课堂教学中，具体采用了：（1）以小组合作学习为主的探究法。

4.3灯光与影子【学习目标】1、了解中心投影的含义，体会灯光下物体的影子在生活中的应用。

2、通过观察、想像，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。

【学习重点】了解中心投影的含义。

3、看“议一议”（1）图4-16是两棵小树在同一时刻的影子，请在图中画出形成树影的光线，它们是太阳的光线还是灯光的光线？与同伴交流。

（画图、观察、比较和识别）（2）在不同的光线下，如何确定物体的影子呢？图4-17的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子（用线段表示）并与同伴交流这样做的理由.（观察、交流、画图.）二、合作共建：（教师寄语：就连鲁滨逊也会尝试着与星期五合作,你难道不行!）1、例1作图的依据是什么？2、如何判断光线是太阳光发出的光线还是灯光发出的光线？三、系统总结：（教师寄语：只有不断总结，才能有所提高！）1、什么是中心投影？2、如何区分太阳光线与灯光光线？3、如何由实物与影子确定发光点的位置？四、达标测评：（教师寄语：静下心来,专心做题,你会发现自己真的很聪明!!）1、课本随堂练习 22、人在灯光下走动时影子的长度有什么变化？3、晚上小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A、变长B、变短C、先变长后变短D、先变短后变长4、对同一建筑物，相同时刻在太阳光下的影子冬天比夏天 .5、晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说：“广场上的大灯泡一定位于两人 .6、直角坐标平面内，一点光源位于A（0，5）处，线段CD⊥x轴，D为垂足，C（3，1），则CD在x轴上的影长为，点C的影子的坐标为 .7、画出各木杆在灯光下的影子：五、课后反思：（没有深刻的反思就不会有提高！）。

北师大版数学九年级上册4.3.2《灯光与影子》教案一. 教材分析《灯光与影子》这一节主要让学生了解光在遇到不透明物体时会形成影子，影子的大小与光源的远近有关。

通过观察生活中的影子现象，培养学生的观察能力和实际操作能力。

二. 学情分析九年级的学生已经具备了一定的生活经验和观察能力，对于生活中的影子现象有一定的了解。

但部分学生可能对影子的形成原理和光源与影子大小的关系理解不够深入。

三. 教学目标1.知识与技能：让学生了解光在遇到不透明物体时会形成影子，影子的大小与光源的远近有关。

2.过程与方法：通过观察生活中的影子现象，培养学生的观察能力和实际操作能力。

3.情感态度与价值观：激发学生对科学知识的兴趣，培养学生的探索精神。

四. 教学重难点1.重点：了解光在遇到不透明物体时会形成影子，影子的大小与光源的远近有关。

2.难点：对影子形成原理和光源与影子大小的关系的深入理解。

五. 教学方法采用观察法、讨论法、实践法等多种教学方法，引导学生通过观察、思考、实践来掌握知识。

六. 教学准备1.教具：多媒体设备、投影仪、光源（如手电筒）、不透明物体（如玩具、书籍）等。

2.学具：每位学生准备一个光源和一个不透明物体，以便进行观察和实验。

七. 教学过程1.导入（5分钟）利用多媒体展示各种生活中的影子现象，如日落时的树木影子、夜晚的路灯下的影子等，引导学生关注影子现象，激发学生的学习兴趣。

2.呈现（10分钟）教师通过讲解和演示，向学生介绍光在遇到不透明物体时会形成影子，影子的大小与光源的远近有关。

同时，让学生观察和思考为什么会有影子，影子是如何形成的。

3.操练（10分钟）学生分组进行观察和实验，用准备好的光源和不透明物体进行观察，记录影子的大小变化，探讨影子大小与光源远近的关系。

4.巩固（5分钟）教师提问，学生回答，检查学生对影子形成原理和光源与影子大小的关系的掌握程度。

5.拓展（5分钟）引导学生思考和讨论影子在生活中的应用，如电影中的特效、摄影中的构图等，拓宽学生的视野。
