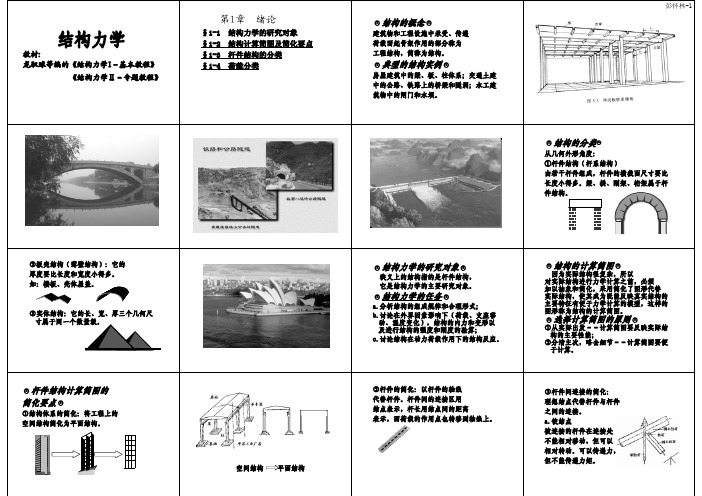

（完整版）结构⼒学最全知识点梳理及学习⽅法第⼀章绪论§1-1 结构⼒学的研究对象和任务⼀、结构的定义:由基本构件（如拉杆、柱、梁、板等）按照合理的⽅式所组成的构件的体系，⽤以⽀承荷载并传递荷载起⽀撑作⽤的部分。
注：结构⼀般由多个构件联结⽽成，如：桥梁、各种房屋（框架、桁架、单层⼚房）等。
最简单的结构可以是单个的构件，如单跨梁、独⽴柱等。
⼆、结构的分类：由构件的⼏何特征可分为以下三类1．杆件结构——由杆件组成，构件长度远远⼤于截⾯的宽度和⾼度，如梁、柱、拉压杆。
2．薄壁结构——结构的厚度远⼩于其它两个尺度，平⾯为板曲⾯为壳，如楼⾯、屋⾯等。
3．实体结构——结构的三个尺度为同⼀量级，如挡⼟墙、堤坝、⼤块基础等。
三、课程研究的对象材料⼒学——以研究单个杆件为主弹性⼒学——研究杆件（更精确）、板、壳、及块体（挡⼟墙）等⾮杆状结构结构⼒学——研究平⾯杆件结构四、课程的任务1．研究结构的组成规律，以保证在荷载作⽤下结构各部分不致发⽣相对运动。
探讨结构的合理形式，以便能有效地利⽤材料，充分发挥其性能。
2．计算由荷载、温度变化、⽀座沉降等因素在结构各部分所产⽣的内⼒，为结构的强度计算提供依据，以保证结构满⾜安全和经济的要求。
3．计算由上述各因素所引起的变形和位移，为结构的刚度计算提供依据，以保证结构在使⽤过程中不致发⽣过⼤变形，从⽽保证结构满⾜耐久性的要求。
§1-2 结构计算简图⼀、计算简图的概念：将⼀个具体的⼯程结构⽤⼀个简化的受⼒图形来表⽰。
选择计算简图时，要它能反映⼯程结构物的如下特征：1．受⼒特性（荷载的⼤⼩、⽅向、作⽤位置）2．⼏何特性（构件的轴线、形状、长度）3．⽀承特性（⽀座的约束反⼒性质、杆件连接形式）⼆、结构计算简图的简化原则1．计算简图要尽可能反映实际结构的主要受⼒和变形特点．．．．．．．．．．．．．．，使计算结果安全可靠；2．略去次要因素，便于．．。
．．分析和．．．计算三、结构计算简图的⼏个简化要点1．实际⼯程结构的简化：由空间向平⾯简化2．杆件的简化：以杆件的轴线代替杆件3．结点的简化：杆件之间的连接由理想结点来代替（1）铰结点：铰结点所连各杆端可独⾃绕铰⼼⾃由转动，即各杆端之间的夹⾓可任意改变。

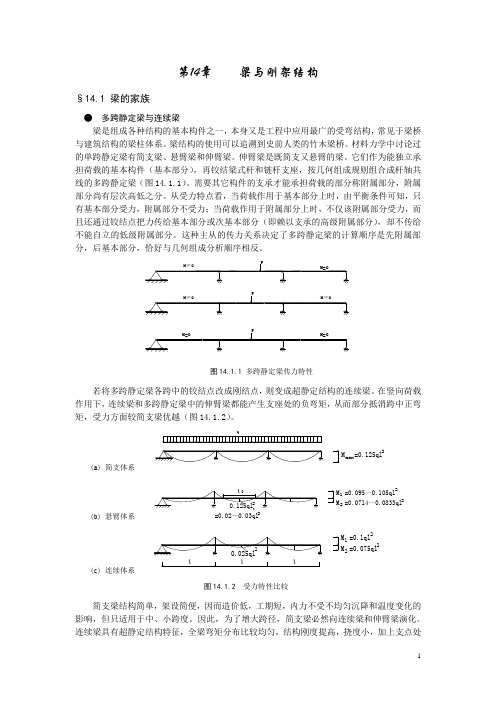

第14章梁与刚架结构§14.1 梁的家族●多跨静定梁与连续梁梁是组成各种结构的基本构件之一，本身又是工程中应用最广的受弯结构，常见于梁桥与建筑结构的梁柱体系。
梁结构的使用可以追溯到史前人类的竹木梁桥。
材料力学中讨论过的单跨静定梁有简支梁、悬臂梁和伸臂梁。
伸臂梁是既简支又悬臂的梁。
它们作为能独立承担荷载的基本构件（基本部分），再铰结梁式杆和链杆支座，按几何组成规则组合成杆轴共线的多跨静定梁（图14.1.1）。
需要其它构件的支承才能承担荷载的部分称附属部分，附属部分尚有层次高低之分。
从受力特点看，当荷载作用于基本部分上时，由平衡条件可知，只有基本部分受力，附属部分不受力；当荷载作用于附属部分上时，不仅该附属部分受力，而且还通过铰结点把力传给基本部分或次基本部分（即赖以支承的高级附属部分），却不传给不能自立的低级附属部分。
这种主从的传力关系决定了多跨静定梁的计算顺序是先附属部作用下，连续梁和多跨静定梁中的伸臂梁都能产生支座处的负弯矩，从而部分抵消跨中正弯连续梁具有超静定结构特征，全梁弯矩分布比较均匀，结构刚度提高，挠度小，加上支点处连续，比多跨简支梁或多跨静定梁具有较平滑的变形曲线，因而能减少冲击，有利于现代高速行车，改善抗震性能，所以连续梁在大跨度钢桥（钢桁架梁桥，图14.1.3）和预应力混凝土桥（图14.1.4）中应用十分广泛。
多跨静定梁也具有减小支点处负弯矩的作用，比相应的多跨简支梁节省材料，而且又具有简支梁不受地基不均匀沉陷影响的优点，但构造要复杂些。
● 工字梁、T 形梁与箱形梁按承重梁的截面型式，梁可分为实腹梁和空腹梁两大类。
而实腹梁又可分为板梁和箱梁。
图14.1.3 连续钢桁梁桥 图14.1.4 预应力砼连续梁桥 梁作为受弯构件，其截面选择主要取决于弯矩大小。
在均布荷载作用下，梁跨中弯矩与近半个世纪以来箱形截面梁（箱梁）得到普遍应用，促进了梁式桥的发展。
把梁的横截面做成闭口箱形（单室或多室），可大大增加梁的整体刚度，特别是抗扭刚度。
第三节 静定结构位移计算一、广义力和广义位移以各种不同方式作用在结构上的力，如集中力、集中力偶、分布力、分布力偶等都称为广义力，它可以是外力，也可以是内力。
与广义力对应的位移称为广义位移。
或能唯一地决定结构几何位置改变的彼此独立的量称为广义位移，如线位移、角位移、相对线位移、相对角位移等。
本节主要介绍静定结构在广义力、温度变化、支座位移等因素作用下的广义位移计算。
二、变形体系的虚功原理变形体系的虚功原理可表述为：变形体系处于平衡的必要和充分条件是：在满足体系变形协调条件和位移边界条件的任意微小虚位移过程中，变形体系上所有外力所做虚功的总和(W 外)，等于变形体系中各微段截面上的内力在其变形上所做虚功的总和(W 变)，即W 外＝W 变 (3—1)⎰⎰⎰∑+∑+∑=∑+∆∑ηθVd Md Nd RC P u (3—2)上式也称为变形体系的虚功方程。
式中P 为作虚功的广义力，Δ为与P 相应的广义 位移；C 是支座的线位移或角位移，R 是与C 相应的作虚功的支座反力或反力矩；M 、N 、V 分别表示作虚功的平衡力系中微段上的弯矩、轴向力、剪力；d θ、d u 、d η分别表示虚位移状态中同一微段的弯曲变形、轴向变形、平均剪切变形。
对变形体系虚功方程(3—2)应注意理解以下几点：(1)刚体系的虚功原理只是变形体系虚功原理的一种特殊情况，对刚体系来讲，W 变＝ 0，式(3—2)即成为刚体系虚功方程。
(2)式(3—2)是一个既可作为几何方程(变形协调方程)，又可作为平衡方程的综合性方程。
例如当受力平衡状态为实际状态，位移状态为虚设状态时，变形体系的虚功原理就称为变形体系的虚位移原理，可利用它来求解受力平衡状态中的未知力，这时的虚功方程，实质上代表平衡方程；当位移状态为实际状态，受力平衡状态为虚设状态时，变形体系的虚功原理就称为变形体系的虚力原理，可利用它来求解位移状态中的未知位移，此时的虚功方程，实质上代表几何方程。
