矿粉试验_报告

矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

仪具与材料2，如图或300mL (1)李氏比重瓶：容量为250mL T0352-1所示。

0.01g。

(2)天平：感量不大干℃。

105℃±5 (3)烘箱：能控温在 0.5℃±℃。

(4)恒温水槽：能控温在20 (5)其它：瓷皿、小牛角匙、干燥器、漏斗等。

试验步骤3℃烘箱中烘干至1053.1将代表性矿粉试样置瓷皿中，在连同小牛角匙、，放入干燥器中冷却后，(恒重一般不少于6h)，矿粉质量应不少于0.01g，准确至)漏斗一起准确称量(m1％。

20．3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V)，准1确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V)，2准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密位。

3度，精确至小数点后m?mρ= （T0352-1）21fV?V12?γ= (T0352—2)?w3／㎝(g——矿粉的密度)式中：ρ；f——矿粉对水的f f'相对密度，无量纲；γf——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥m1质量(g)；——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥m2质量(g)；——加矿粉以前比重瓶的初读数(mL)；V1——加矿粉以后比重瓶的终读数(mL)；V2——试验温度时水的密度，按附录B表B-1取用。

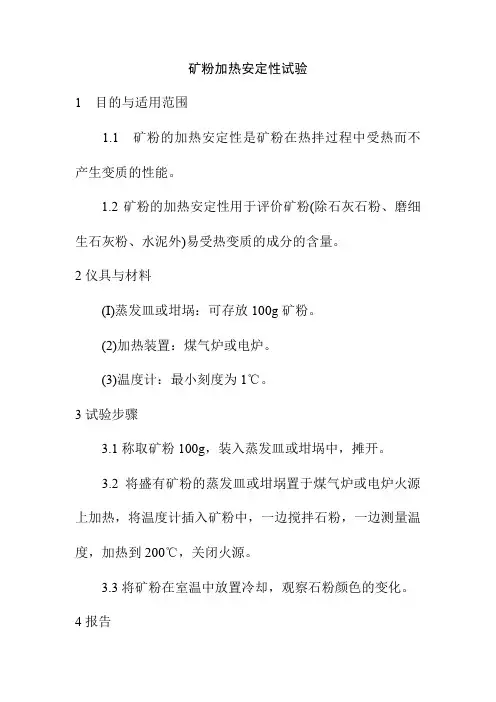

矿粉加热安定性试验
1 目的与适用范围
1.1 矿粉的加热安定性是矿粉在热拌过程中受热而不产生变质的性能。

1.2矿粉的加热安定性用于评价矿粉(除石灰石粉、磨细生石灰粉、水泥外)易受热变质的成分的含量。

2仪具与材料
(I)蒸发皿或坩埚：可存放100g矿粉。

(2)加热装置：煤气炉或电炉。

(3)温度计：最小刻度为1℃。

3试验步骤
3.1称取矿粉100g，装入蒸发皿或坩埚中，摊开。

3.2将盛有矿粉的蒸发皿或坩埚置于煤气炉或电炉火源上加热，将温度计插入矿粉中，一边搅拌石粉，一边测量温度，加热到200℃，关闭火源。

3.3将矿粉在室温中放置冷却，观察石粉颜色的变化。

4报告
报告石粉在受热后的颜色变化，判断石粉的变质情况。

条文说明
有些石粉在受热后会发生变质，从而影响矿粉的质量。

尤其是火成岩石粉，在拌和过程中会发生较严重的变质，可采用此方法进行检验。

矿粉试验报告书矿粉烧失量检测1、试验目的：测定矿粉中的未燃碳是有害成分（烧失量越大，含碳量越高，混凝土的需水量就越大，从而导致水胶比提高，严重影响了矿粉效用的充分发挥，同时矿粉烧失量过高会严重影响对混凝土中含气量的控制）。

2、取样标准及数量：矿粉样品进行取样(每批散装水泥不大于120T同厂家、同品种、同批号、同出场日期的水泥)为一批，（任何新选货源或同厂家、同批号、同品种、同生产日期的水泥出厂日期达到6个月进行全检）。

自检取样数量为：采用四分法缩分至约100g。

3、试验仪器：1）、箱式电磁炉，最高温度：1200℃。

2）、瓷坩埚：带盖，容量15-30mL。

3）、精密天平，不低于四级，精确度至0.0001。

4）、干燥器。

4、试验注意事项：试样在950-1000℃的箱式电磁炉中，驱除水分和二氧化碳，同时将存在的一氧化元素碳化。

由硫化物的氧化引起的烧失量误差必须进行校正，而其他元素存在引起的误差一般忽略不计。

5、实验步骤：称取一个试验，精确至0.0001g，置于已灼热恒量的瓷坩埚中，将盖斜至于坩埚上，放在电磁炉内从低温开始逐渐升高温度，在950-1000℃下灼烧15-20min，取出坩埚置于干燥器中冷却至室温，称量。

反复灼烧，直至恒量。

6、试验结果：矿粉密度检测1、试验目的：用于检验矿粉的质量，供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其它填料，如水泥、石灰、粉煤灰的相对密度。

2、实验仪器：李氏比重瓶、锥形瓶、量筒，烧杯，滴管、漏斗、恒温水箱、天平、滤纸。

3、试验注意事项：水要没过李氏比重瓶的上刻度线，量筒想烧杯中倒无水煤油后倒置15S，反复摇动（亦可用超声波震动），至没有气泡排出。

4、试验步骤：(1).将无水煤油注入锥形瓶中205ml，注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使李氏锥形瓶上刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

第 1 页，共1页 JB010203
矿粉试验检测报告
试验： 审核： 签发： 日期： 2014 年 01月 18日 （专用章）
试验室名称： 报告编号：
施工/委托单位 委托编号 工程名称 样品编号 工程部位/用途
样品描述 洁净无杂质
试验依据 JTG E42-2005（T0351，T0352，T0353，T0354，
T0355-2000）
判定依据
监理单位
主要仪器设备及编号 烘箱；标准筛；电子天平；比重瓶；恒温水浴；液塑限联合测定仪
代表数量
样品产地
取样地点
筛孔尺寸（mm ） 规定通过率（%） 实测通过率（%）
序号 检测项目 技术指标
检测结果
结果判定
1 密度（g/cm ³）
2 相对密度
3 含水率（%）
4 亲水系数
5 塑性指数
6 加热安定性
检测结论：检测结果符合JTG F40-2004沥青混凝土用矿粉技术规范要求 备注：
监督（理）工程师意见及签字：。

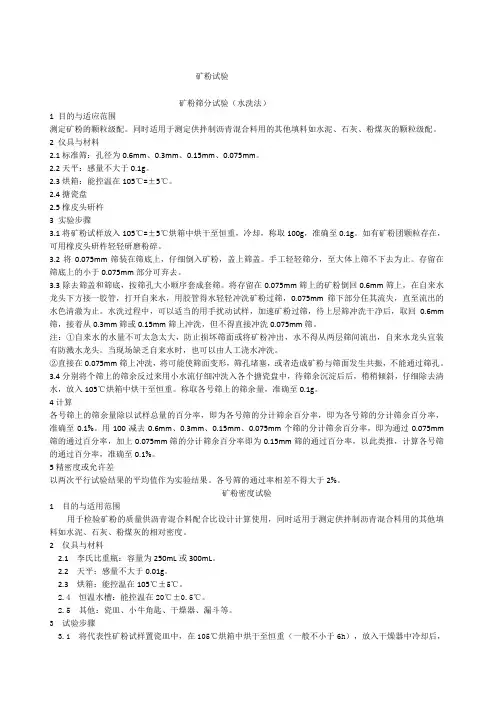

矿粉试验矿粉筛分试验（水洗法）1 目的与适应范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。

2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。

2.2天平：感量不大于0.1g。

2.3烘箱：能控温在105℃=±5℃。

2.4搪瓷盘2.5橡皮头研杵3 实验步骤3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。

3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075mm部分可弃去。

3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0.075mm筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，打开自来水，用胶管得水轻轻冲洗矿粉过筛，0.075mm筛下部分任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm 筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。

注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可以由人工浇水冲洗。

②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至0.1g。

4计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。

用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm 筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。

第 1 页 共 1 页
矿粉试验检测报告 JB010205 试验室名称：中咨公路养护检测技术有限公司报告编号：委托单位 委托编号
工程名称 样品编号
工程部位/用途 样品名称
试验依据 JTG E42-2005《公路工程集料试
验规程》
判定依据
JTG F40-2004《公路沥青路面施工技
术规范》
主要仪器设备及
编号 标准筛(JJL-1-1)、电子天平（JJL-21）、烘箱（JTG-5）、李氏比重瓶（JJL-9-1/2）、分析天平（JHX-4）、标准恒温水槽（JLQ-2）、量筒（JD-536）、量筒（JD-528）、电炉（JWJ-5）、温度计（JD-561）、液塑限联合测定仪（JTG-6）等
型号规格 生产单位
样品描述 生产日期
代表数量 到样日期
检测日期 试验条件
序号 检测项目 技术指标 检测结果 结果判定 试验方法
1 表观密度（t/m³），不小于
2 含水量（%），不大于
3 粒度范围（%）
<0.6mm
<0.15mm
<0.075mm
4 外观
5 亲水系数
6 塑性指数（%）
7 加热安定性
检测结论：
备注：——
试验： 审核： 签发： 日期： 年 月 日。

矿粉密度试验一、目的与适用范围用于检验矿粉的质量供沥青混合料配合比设计计算使用，同时适用于供拌制沥青混合料的其他填料如水泥、石灰、粉煤灰的现对密度。

二、仪器于材料李氏比重瓶、烘箱、恒温水槽三、主要试验步骤1、烘干代表性矿粉试样，冷却后连同小牛角匙、漏斗一起称量（m1）。

2、向比重瓶中注入蒸馏水置于恒温水槽中，读取刻度（V1）至0.02mL。

3、将矿粉试样既如比重瓶中氏液面上升至最大刻度氏为止。

再将比重瓶放入恒温水槽中，读取比重瓶的读数（v2）至0.02mL。

整个试验过程比重瓶中的水温变化不得超过1℃。

4、称取小牛角匙、漏斗、瓷皿及剩余矿粉的质量（m2），至0.01g。

四、计算矿粉的密度：ρf=（m1-m2）/（V2-V1）矿粉的相对密度：γf=ρf/ρw'式中：ρw'--试验温度时水的密度。

矿粉亲水系数试验一、目的与适用范围矿粉亲水系数试验即矿粉试样在水中膨胀的体积与同一试样在煤油中的膨胀的体积之比。

用于评价矿粉与沥青结合料的粘附性能。

本方法也适用于测定拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的清水系数使用。

二、仪器于材料研钵、煤油等三、主要试验步骤1、烘干烘干至恒重的矿粉试样5g，放入研钵中，加入蒸馏水，用橡皮研杵细磨，然后用洗液把研杵恒中的悬浮液洗入量筒中，使量筒的液面恰好为500mL。

然后用玻璃棒搅和悬浮液。

2、用同样的方法将另一份同样总量的矿粉用煤油代替蒸馏水，使量筒的液面恰好为500mL。

3、静置两个量筒，每天两次记录沉淀物的体积，直至体积不变为止。

四、计算矿粉的亲水系数：η=Vb-Vh式中：Vb--水中沉淀物体积，mLVb--煤油中沉淀物体积，mL平行测定两次，以两次测定值的平均值作为试验结果。

矿粉加热安定性试验一、目的与适用范围1、矿粉的加热安定性是矿粉在热拌过程中受热而不产生变质的性能。

2、矿粉的加热安定性用于评价矿粉（除石灰石粉、磨细生石灰、水泥外）易受热变质的成分的含量。

矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

2仪具与材料(1)李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

(2)天平：感量不大干0.01g。

(3)烘箱：能控温在105℃±5℃。

(4)恒温水槽：能控温在20℃±0.5℃。

(5)其它：瓷皿、小牛角匙、干燥器、漏斗等。

3试验步骤3.1将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。

3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V2)，准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。

ρf =1221m m V V -- （T0352-1） γf ='fw ρρ (T0352—2)式中：ρf ——矿粉的密度(g ／㎝3)；γf ——矿粉对水的相对密度，无量纲；m 1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m 2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V 1——加矿粉以前比重瓶的初读数(mL)；V 2——加矿粉以后比重瓶的终读数(mL)；'w ρ——试验温度时水的密度，按附录B 表B-1取用。

矿粉试验方法按GB/T 176进行，其中烧失量的灼烧温度为700℃±50℃，加热时间为每次15min ，烧至衡量。

称取约1g试样，精确至0.0001g，置于已灼烧衡量的瓷坩埚中，将盖斜置于坩埚上，放在马沸炉内从低温开始逐渐升高温度，在650℃～750℃下灼烧15～20min，取出坩埚置于干燥器中冷却至室温，称量。

反复灼烧，直至恒量。

烧失量质量百分数=（试样质量-灼烧后试样质量）/试样质量×100%烧失量（%）S=(G1-G2)/G1*100G1烧前质量，G2烧后质量.粉煤灰试验方法首先，将粉煤灰干燥至恒重（105℃）；取一干燥后的坩埚，称重m1；用分析天平称取约1.0000g粉煤灰物料，实际重量m2；一同放入马弗炉或电阻炉中，开始升温，在850-900℃恒温15-20min；取出，放入干燥器冷却至室温，称取坩埚连物料重量m3；烧失量的计算方法：（m1+m2-m3）/m2×100% C50以上小于等于3 / C50以下&lt;5没那么复杂。

粉煤灰现在的用途主要就是作为混凝土掺合料。

烧失量其实就是表征含碳量，碳对混凝土的强度损失很大，当然越小越好。

烧失量与外加剂掺量、混凝土坍落度损失等有关系烧失量越小，效果会越好。

规范粉煤灰合水泥的!加气混凝土设备粉煤灰提供硅质材料与钙质材料进行反应，生成水化产物，贡献制品的强度。

粉煤灰还可作骨架，减少混凝土制品的收缩性。

粉煤灰的质量应符合《硅酸盐建筑制品用粉煤灰》（JC/T409-2001）的要求。

细度（0.045um方孔筛筛余量）；I级≤30%；Ⅱ级≤45%；标准稠度用水量：I级≤50%；Ⅱ级≤58%；烧失量：I级≤7%；Ⅱ级≤12%；二氧化硅含量：≥40%；三氧化硫含量：≤2%；苛性碱的含量：≤2%；铁矿物的含量：≤15%；粉煤灰烧失量一般不能大于10%，烧失量超过10%时，需水量增加、延长初凝时间、降低强度、可塑性差、收缩比大、浇注不稳定。

矿粉试验矿粉筛分试验（水洗法）1 目的与适应范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。

2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。

2.2天平：感量不大于0.1g。

2.3烘箱：能控温在105℃=±5℃。

2.4搪瓷盘2.5橡皮头研杵3 实验步骤3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。

3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075mm部分可弃去。

3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0.075mm筛上的矿粉倒回0.6mm 筛上，在自来水龙头下方接一胶管，打开自来水，用胶管得水轻轻冲洗矿粉过筛，0.075mm 筛下部分任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。

注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可以由人工浇水冲洗。

②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至0.1g。

4计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。

用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。
