(整理)南京工业大学机械设计试题合集及答案.

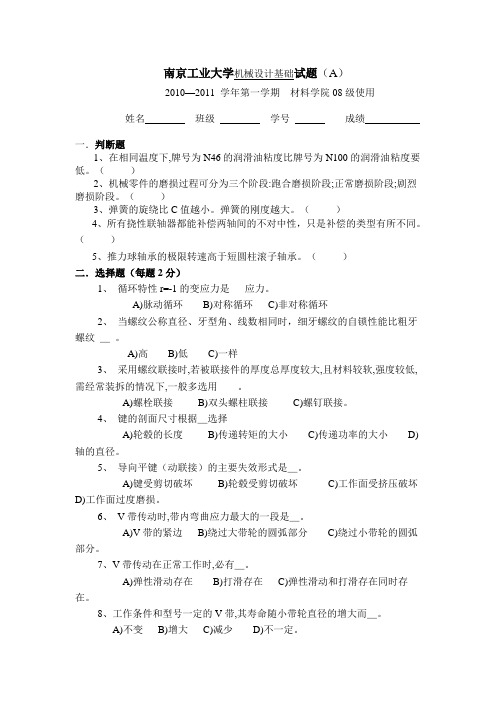

南京工业大学机械设计基础试题（A）2010—2011 学年第一学期材料学院08级使用姓名班级学号成绩一．判断题1、在相同温度下,牌号为N46的润滑油粘度比牌号为N100的润滑油粘度要低。

（）2、机械零件的磨损过程可分为三个阶段:跑合磨损阶段;正常磨损阶段;剧烈磨损阶段。

（）3、弹簧的旋绕比C值越小。

弹簧的刚度越大。

（）4、所有挠性联轴器都能补偿两轴间的不对中性，只是补偿的类型有所不同。

（）5、推力球轴承的极限转速高于短圆柱滚子轴承。

（）二．选择题（每题2分）1、循环特性r=-1的变应力是__ 应力。

A)脉动循环B)对称循环C)非对称循环2、当螺纹公称直径、牙型角、线数相同时，细牙螺纹的自锁性能比粗牙螺纹＿。

A)高B)低C)一样3、采用螺纹联接时,若被联接件的厚度总厚度较大,且材料较软,强度较低,需经常装拆的情况下,一般多选用__ 。

A)螺栓联接B)双头螺柱联接C)螺钉联接。

4、键的剖面尺寸根据＿选择A)轮毂的长度B)传递转矩的大小C)传递功率的大小D)轴的直径。

5、导向平键（动联接）的主要失效形式是＿。

A)键受剪切破坏B)轮毂受剪切破坏C)工作面受挤压破坏D)工作面过度磨损。

6、V带传动时,带内弯曲应力最大的一段是＿。

A)V带的紧边B)绕过大带轮的圆弧部分C)绕过小带轮的圆弧部分。

7、V带传动在正常工作时,必有＿。

A)弹性滑动存在B)打滑存在C)弹性滑动和打滑存在同时存在。

8、工作条件和型号一定的V带,其寿命随小带轮直径的增大而＿。

A)不变B)增大C)减少D)不一定。

9、在一定转速下,要减轻链传动的速度不均匀性和动载荷,应＿。

A)增大链条的节距和链轮齿数 B)增大链条的节距,减少链轮齿数 C)减少链条的节距和链轮齿数 D)减少链条的节距,增大链轮齿数。

10、开式齿轮传动中轮齿最不常见失效形式为__ _。

A ）轮齿折断B ）齿面磨损C ）齿面点蚀D ）齿面胶合11、 对于开式齿轮传动,在工程设计中,一般＿。

南京工业大学机械设计试题（A）卷（闭）2012--2013 学年第1 学期班级学号姓名1.带传动中的最大应力σmax=σ1+σb1+σc。

其中σ1是应力；σb1是应力；σc是应力。

2．一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。

两齿轮的齿面接触应力。

(a)相等(b)不等3．计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的倍。

（a）1.1 (b) 1.3 (c) 1.5 (d) 0.34．普通平键的工作面是上下平面。

（）5．蜗杆传动效率较低，其功率损耗主要是。

6．在所学的各种螺纹中，主要用于传动；主要用于联接。

（a）三角形螺纹；（b）矩形螺纹；（c）梯形螺纹；（d）锯齿形螺纹。

7．在所学的各种传动中，两平行轴之间的传动可用齿轮传动。

两相交轴之间的传动可用齿轮传动。

两交错轴之间的传动可用齿轮传动。

8．螺纹联接防松装置的结构型式很多。

按防松原理不同可分为（a）利用的防松装置；（b）用的防松装置。

二、简答题（12分）1，什么是齿廓啮合基本定律?(3分)1，不论轮齿齿廓在任何位置接触，过接触点所作齿廓的公法线均通过节点P。

2, 什么是滚动轴承的基本额定寿命(3分)3,机械设计中,选择材料时,主要应满足的要求.(3分)4,如何选择套筒滚子链的链节数和小链轮齿数奇偶性,为什么?(3分)三．如图所示为一轮系机构已知Z1=19，Z2=38，Z3=19，Z4=57，Z，4 =19，Z5=57。

n1=1450r/min。

且知轮5的m =4mm。

(15分)求：1，系统的传动比i15（4分）2，用箭头标出各轮的转向（3分）3，求轮5的线速度（8分）南京工业大学机械设计基础试题答案（A）2009—2010学年第一学期材料学院07级使用一、填空，选择，是非题1，紧边拉，紧边弯曲，离心2，相等3，b4，F5，啮合功率损失6，b、c、d；a7，圆拄；圆锥；蜗杆.8，摩擦；机械。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

南京工业大学机械设计基础试题（A）2012—2013 学年第二学期材料学院10级使用姓名班级学号成绩一、填空，选择，是非题（正确标T ，错误标F）（18分）1.带传动中的最大应力σmax=σ1+σb1+σc。

其中σ1是应力；σb1是应力；σc是应力。

2．一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。

两齿轮的齿面接触应力。

(a)相等(b)不等3．计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的倍。

（a）1.1 (b) 1.3 (c) 1.5 (d) 0.34．普通平键的工作面是上下平面。

（）5．蜗杆传动效率较低，其功率损耗主要是。

6．在所学的各种螺纹中，主要用于传动；主要用于联接。

（a）三角形螺纹；（b）矩形螺纹；（c）梯形螺纹；（d）锯齿形螺纹。

7．在所学的各种传动在，两平行轴之间的传动可用齿轮传动。

两相交轴之间的传动可用齿轮传动。

两交错轴之间的传动可用齿轮传动。

8．螺纹联接防松装置的结构型式很多。

按防松原理不同可分为（a）利用的防松装置；（b）用的防松装置。

9．在选择使用轴承时，仅受径向力时，选用；仅受轴向力时，选用；若滚动轴承同时承受径向力和轴向力，若由于加工、安置误差及轴挠曲变形大时，内外圈有偏斜角，宜选用；为便于安装轴承拆卸、调整间隙，宜选用。

（a）深沟球轴承；（b）调心轴承；（c）角接触轴承；（d）圆锥滚子轴承；（e）推力球轴承。

二、简答题（12分）1，什么是齿廓啮合基本定律?(3分)2, 什么是滚动轴承的基本额定寿命(3分)3,机械设计中,选择材料时,主要应满足的要求.(3分)4,如何选择套筒滚子链的链节数和小链轮齿数奇偶性,为什么?(3分)三．如图所示为一轮系机构已知Z1=19，Z2=38，Z3=19，Z4=57，Z，4 =19，Z5=57。

n1=1450r/min。

且知轮5的m =4mm。

(15分)求：1，系统的传动比i15（4分）2，用箭头标出各轮的转向（3分）3，求轮5的线速度（8分）四、如图所示为两个正装的圆锥滚子轴承。

南京工业大学807机械设计历年真题第二章机械设计总论（10分）设计机器的一般程序；对机器的主要要求*；机械零件的主要失效形式*；设计机械零件时应满足的基本要求；机械零件的设计准则*；机械零件的设计方法*；机械零件设计的一般步骤；机械零件的材料及其选用第三章机械零件的强度（10分）零件的疲劳特性*；机械零件的疲劳强度计算*；机械零件的抗断裂强度；机械零件的接触强度第四章摩擦、磨损及润滑概述（10分）摩擦*；磨损*；润滑剂、添加剂和润滑方法*；流体润滑原理简介第五章螺纹联接（10分）螺纹；螺纹联接的类型和标准联接件；螺纹联接的预紧；螺纹联接的防松；螺纹联接的强度计算*；螺纹组联接的设计*；螺纹联接件的材料及许用应力；提高螺纹联接强度的措施第六章键、花键和销联接（5分）键联接*；花键联接；销联接第八章带传动（12分）概述；带传动工作情况的分析*；V带传动的设计计算*；V带轮设计；V带传动的张紧装置；其它带传动简介第九章链传动（8分）链传动的特点及应用；链传动的结构特点*；滚子链链轮的结构和材料；链传动的运动特性*；链传动的受力分析；滚子链传动的设计计算*；链传动的布置、张紧和润滑第十章齿轮传动（20分）概述；齿轮传动的失效形式及设计准则*；齿轮的材料及其选择原则*；齿轮传动的计算载荷*；标准直齿圆柱齿轮传动的强度计算*；齿轮传动的设计参数、许用应力与精度选择*；标准斜齿圆柱齿轮传动的强度计算；标准锥齿轮传动的强度计算；变位齿轮传动强度计算概述；齿轮的结构设计；齿轮传动的润滑第十一章蜗杆传动（10分）蜗杆传动的类型*；普通圆柱蜗杆传动的主要参数及几何尺寸计算；普通圆柱蜗杆传动承载能力计算*；普通圆柱蜗杆传动的效率、润滑及热平衡计算*；圆柱蜗杆和蜗轮的结构设计第十二章滑动轴承（10分）概述；径向滑动轴承的主要结构形式；滑动轴承的失效形式及常用材料*；轴瓦结构；滑动轴承润滑剂的选用；不完全液体润滑滑动轴承设计计算*；液体动力润滑径向滑动轴承设计计算*第十三章滚动轴承（15分）概述；滚动轴承的主要类型及其代号*；滚动轴承类型的选择*；滚动轴承的工作情况；滚动轴承尺寸的选择*；轴承装置的设计第十四章联轴器和离合器（5分）联轴器的种类和特性*；联轴器的选择*；离合器；安全联轴器及安全离合器；特殊功用及特殊结构的联轴器及离合器第十五章轴（10分）概述；轴的结构设计*；轴的计算*第十六章弹簧（10分）概述；圆柱螺旋弹簧的结构、制造、材料及许用应力*；圆柱螺旋压缩（拉伸）弹簧的设计计算*；圆柱螺旋扭转弹簧的设计计算；其它类型弹簧简介第十七八章减速器（5分）减速器和变速器（减速器、变速器）；注：凡打*者为重点掌握的内容，复习时注意掌握基本理论、基本设计计算方法。

南京工业大学机械设计试题（B）卷（闭）2006--2007 学年第2学期使用班级0401-2（控制,机械）班级学号姓名一、选择、填充(第7题2分，其余每空1分，共20分)1.齿式联轴器是一种可以补偿位移的挠性联轴器。

(a)综合；(b)轴向；(c)径向；(d)角2.若一滚动轴承的基本额定寿命为6万转，则该轴承所受的当量动载荷基本额定动载荷。

(a)大于；(b)小于；(c)等于3.设计时，按基本额定动载荷选择的滚动轴承，在预定使用时间内，其工作可靠度R 为。

(a) 0.95；(b)0.99；(c)0.9；(d)0.54．滑动轴承实验曲线如图其润滑状态I区表示II区表示Ⅲ区表示滑动轴承摩擦特性曲线5.蜗杆传动中，蜗杆头数越少，则传动效率越自锁性越.6.对于一般传递动力的闭式蜗杆传动，其选择蜗轮材料主要依据是。

(a)齿面滑动速度v s；(b)蜗杆传动效率；(c)配对蜗杆的齿面硬度；(d)蜗杆传动的载荷大小。

7.影响齿轮传动动载系数Kv大小的两个主要因素。

(2分)8．齿轮的弯曲疲劳强度极限σF l i m和接触疲劳强度极限σH l i m是经持久疲劳试验，并按失效概率为来确定的。

实验齿轮的弯曲应力循环特性为循环。

9．直齿圆锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础的。

10．套筒滚子链的节距P越大，链传动的承载能力越，传动时的动载荷越。

11．设计链传动时，大链轮齿数不应取的过多(>120齿)，否则链条磨损后易使链发生现象。

12.新标准规定中，矩形花键以定心．(a)大径；(b)小径；(c)侧面13．图示极限应力曲线图, N点表示零件的工作应力状态，在零件加载过程中，设应力循环特性r＝常数，则零件的疲劳极限应力点为(N l，N 2, N 3，N 4)，零件可能失效形式为。

二,简答题（20分）（每小题4分）1.试比较以下三种情况（F1?F2?F3；V1<V2<V3，α1=α2=α3）。

问哪一种润滑条件最好？并说明理由。

机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。

A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。

为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。

过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。

ngaregoodforeingaregoodfors 二,简答题（20分）（每小题4分）a n d A l l th i n gs i n th ei r be i ng ar e g o o d f or s o -------------说明理由。

2. What is the basic rated dynamic load of rolling bearings?(solution in English)3.What is the creep of belt drives? (solution in English)4. What are the functions of lubrication in a bearing unit?（solution in English ）5.What are gear failures? (solution in English)an d A l l t hi n g s i n t h e i r b e i n g a r e g o o d f o r s o -------------三、分析与计算(50分)1．图示为单级斜齿圆柱齿轮减速箱，传递功率为P=4 kW(不计摩擦损失)。

I 轴为主动轴转速n 1=960r ／min ，转动方向如图示。

已知齿数Z l =20，Z 2=60；法面模数m n ＝3 mm ，法面压力角为α=20°，分度圆螺旋角β＝13°30’。

试求齿轮2受力大小和方向(用三分力表示,轮1左旋)。

(13分)2．图示一转轴上采用一对70000型轴承，已知轴承受径向载R l =1000N ，R 2=1500N ，轴向载荷K=100N ，轴承的附加轴向力S=0．4R ，试求作用轴承上的轴向载荷Al ，A2.(10分)e i n g a r e g o o df o r s o 3.—混合摩擦润滑的向心滑动轴承．B/d 最大允许值为l.5，轴颈d=100mm,已知轴承的材料许用值[p]=5Mpa ，[V]=3m ／s。

南京工业大学机械设计试题（ A）卷（闭）2006--2007 学年第 2 学期使用班级过控041-2班级学号姓名题号总分得分一、选择、填充 (20分)1．十字滑块联轴器，是属挠性联轴器，只用在转速不高的场合(n≤200r／min)其原因是________.(a) 中间盘太重 (b) 中间盘滑动磨损过大（c）中间盘材料太差。

2．滚动轴承都有不同的直径系列，若两个向心轴承代号中仅直径系列不同时，此两轴承的区别是________.(a) 外径和宽度不同，内径相同 (b) 内径和宽度不同，外径相同(c) 滚动体数目不同,内外径相同(d) 滚动体直径大小不同，内外径相同，3．液体动力滑动轴承在稳定运转时，轴颈的位置如图示，试在图上图示： (3分)(1)轴的转向(2)油膜压力分布的大致图形O——轴承中心O1一—轴中心F——载荷4．闭式蜗杆减速机机盖(机座)上铸有筋片，其目的是为了散热防止温升过高，温升过高将导致______.(a) 蜗杆变形过大(b) 材料的机械性能下降．(c) 润滑条件恶化 (d) 润滑油变质．5．齿轮传动中，提高圆柱齿轮的精度将能减小________系数。

6．图示为直齿圆柱齿轮齿根弯曲强度计算力学模型，齿宽为b，试在图中标出Υ、F n、h、S, 并写出齿根弯曲应力公式(σ F=M/W)中M和W表达式．(6分)7．图示曲线为滚子链的额定功率曲线(似帐篷曲线)，其中OA段是______；AB 段段是______，BC段是________.(a)由销轴和套筒胶合限定．(b)由链板疲劳强度限定．(c)滚子、套筒冲击疲劳强度限定。

8．标准D型V带传动，在初拉应力σ = F0/A=1.2Mpa ( A = 476m㎡)，传递圆周力800N时，若不计离心力的影响，则工作时紧边的拉力F1=______N；松边的拉力F2=________N．9．选择轴的剖面尺寸(b * h)是根据______标准中选出来的．(a)传递扭矩的大小(b)传递功率的大小(c)轴径大小(d)轮毂长度10．在图示零件的极限应力线图中，M为零件断面上的应力，其应力循环特性r =常数，OM1线与横轴间的夹角为? = 50°，则该零件受的是______。
