PM10切割头说明书

大气可吸入颗粒物切割器 PM10系列操作规程一．概述该切割器是根据国家标准GB6921-86中关于大气飘尘（可吸入颗粒物）的要求进行设计的，产品经国家技术监督局授权检验单位——中国预防医学科学院环境卫生工程研究所检测，结果均符合GB6921-86中关于大气飘尘（可吸入颗粒物）的要求。

1．主要特点：该切割器设计合理、结构简洁、性能稳定、使用方便、适应性强。

2．适用范围：广泛适用于大气可吸入颗粒物采样器，实现对大气可吸入颗粒物的浓度监测，该系列切割器直接可与我公司生产的TSP采样器连接使用3．工作环境：环境湿度：-35℃~45℃相对湿度：30%—95%大气压力：86kPa~108kPa三．使用方法一、PM10—100切割器的使用方法：1. 使用前的准备⑴准备干净滤膜在规定条件下称初重、编号备用（该滤膜可用于采集PM10和TSP）⑵中流量采样器流量设定为100L/min，用中流量校准流量。

此项操作可有用户根据实际使用频率而决定进行与否，一般情况下，流量校准可以间隔半年进行一次。

⑶对PM10切割器进行涂抹硅油或凡士林操作，操作方法如下。

取出冲击板（4）和孔板（3），用中性洗涤剂浸泡，除去积尘及污物，再用蒸馏水冲洗，最后用脱脂棉花沾95%的乙醇擦拭凉干涂抹上硅油（可用国产7501真空脂）或凡士林，涂抹时尽可能薄且均匀，不要涂抹在槽孔边缘上，涂抹孔板（3）时硅油不要涂抹在孔的斜口及孔内，此项操作每月做一次即可。

（注意：此项操作必须进行，如果用户忽略了将造成PM10测量浓度超差。

）2. PM10采样：⑴将已编号、称初重后的干净滤膜装在滤膜夹内，毛面向上，然后将滤膜夹还原到PM10切割器相应位置。

⑵采样器流量设定为100L/min,装上准备好的PM10切割器，设定好采样时间即可进行PM10颗粒物采样。

3. 总悬浮颗粒物（TSP）浓度采样：拧开PM10切割器采样入口，取出孔板（3）和冲击板（4），然后再拧开采样入口，装上编号、初称重后的干净滤膜即可对总悬浮颗粒物进行监测，采样流量与PM10采样流量相同，均为100L/min。

执行原则：WS/T 206-《公共场合空气中可吸入颗粒物（PM10）测定办法——光散射法》PC-3A型激光可吸入粉尘检测仪说明书青岛骏康环保科技有限公司用户须知尊敬顾客，欢迎您使用青岛骏康环保科技有限公司生产PC-3A型激光可吸入粉尘检测仪。

本阐明书是该仪器使用阐明，也是现场实际操作必读手册！请您在使用该仪器之前，务必仔细阅读本阐明书，以便用好此仪器，使其发挥应有作用。

如有不清晰之处，可与我公司联系；联系地址及电话详见每页页脚处信息。

注：1.本仪器不适当在具备油雾及酸雾等腐蚀性气体中工作。

2.不得将烟雾及高浓度颗粒物直接喷入传感器取样口，以免污染光学系统。

3.谨防震动，摔打、碰击。

4.本仪器自销售之日起保修期一年（人为损伤除外）。

PC-3A型激光可吸入粉尘检测仪一、仪器简介该仪器以国家环保原则WS/T 206-《公共场合空气中可吸入颗粒物（PM10）测定办法——光散射法》为根据由我公司自主研发新一代智能化测量仪器。

该仪器性价比较高，重要合用于普通性生产车间、公共场合、疾病控制中心、卫生监督和环境监测等部门等，可以实时迅速测量空气中可吸入颗粒物浓度，深受广大顾客欢迎。

二、工作原理该仪器是由组装在一起感应器和数据解决器构成。

感应器是本仪器数据采集核心部件，该部件原理是将激光束通过一组非球面镜变成一束功率密度均匀分布细测量光束,在光束轨迹侧前方为一前焦点落在光束轨迹上，后焦点落在一光电转换器上散射光收集透镜组，当一流动取样空气通过激光束与散射光收集镜组前焦点交汇处时，空气中尘埃粒子发出与其物理尺寸相相应散射光，散射光通过光学透镜收集，在后焦点处由光电转换器件接受并转换成相应电信号。

感应器采样气体进口设在仪器顶端位置。

采集空气动力源是一无刷直流风机。

数据解决器则将感应器收集到电信号通过电子切割器将大粒子分离掉后来，由微解决器进行湿度、质量浓度等换算。

成果由LED显示屏显示、储存或打印。

三、仪器特点1.运用光散射法原理测量，敏捷度高，稳定性好，测量精度高；2.交直流两用，按键清晰全面，操作简朴；3.测试速度快，噪声低，重量轻，携带以便；4.一机两用，可同步测量PM10与PM2.5；5.具备内置实时时钟，测量数据带时间存储，以便顾客记录与分析；6.可以通过RS232外接打印机或电脑；7.大屏幕液晶中文显示，内容丰富，液晶带蓝色背光，以便夜间应用；8.防水、防尘。

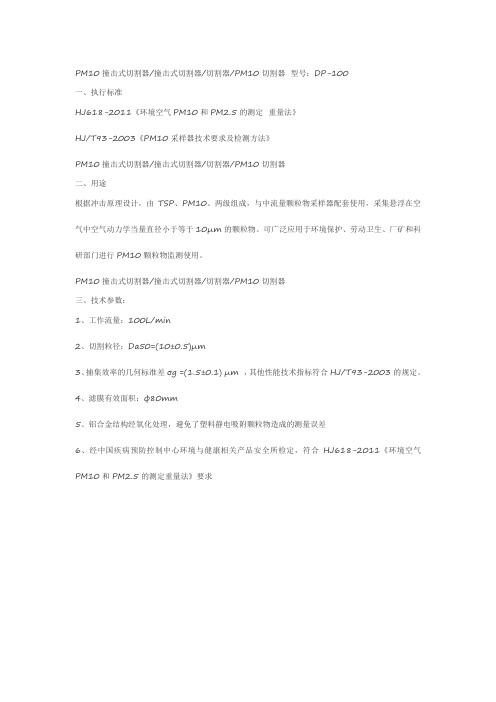

PM10撞击式切割器/撞击式切割器/切割器/PM10切割器型号：DP-100
一、执行标准
HJ618-2011《环境空气PM10和PM2.5的测定重量法》
HJ/T93-2003《PM10采样器技术要求及检测方法》
PM10撞击式切割器/撞击式切割器/切割器/PM10切割器
二、用途
根据冲击原理设计，由TSP、PM10、两级组成，与中流量颗粒物采样器配套使用，采集悬浮在空气中空气动力学当量直径小于等于10μm的颗粒物。

可广泛应用于环境保护、劳动卫生、厂矿和科研部门进行PM10颗粒物监测使用。

PM10撞击式切割器/撞击式切割器/切割器/PM10切割器
三、技术参数：
1、工作流量：100L/min
2、切割粒径：Da50=(10±0.5)μm
3、捕集效率的几何标准差σg =(1.5±0.1) μm ，其他性能技术指标符合HJ/T93-2003的规定。

4、滤膜有效面积：φ80mm
5、铝合金结构经氧化处理，避免了塑料静电吸附颗粒物造成的测量误差
6、经中国疾病预防控制中心环境与健康相关产品安全所检定，符合HJ618-2011《环境空气PM10和PM2.5的测定重量法》要求。

环境空气PM10的测定重量法1．适用范围本方法规定了测定环境空气中PM10的重量法。

本方法适用于环境空气中PM10浓度的手工测定。

本方法的检出限为0.010 mg/m3（以感量0.1mg分析天平，样品负载量为1.0 mg，采集108m3空气样品计）。

2．术语和定义下列术语和定义适用于本方法。

2.1 PM10悬浮在空气中，空气动力学直径≤10μm的颗粒物。

2.2 PM2.5悬浮在空气中，空气动力学直径≤2.5μm的颗粒物。

3．方法原理分别通过具有一定切割特性的采样器，以恒速抽取定量体积空气，使环境空气中PM2.5和PM10被截留在已知质量的滤膜上，根据采样前后滤膜的重量差和采样体积，计算出PM2.5和PM10浓度。

4．仪器和设备4.1 切割器：4.1.1 PM10切割器、采样系统：切割粒径Da50=（10±0.5）μm；捕集效率的几何标准差为σg=（1.5±0.1）μm。

其他性能和技术指标应符合HJ/T 93-2003的规定。

4.1.2 PM2.5切割器、采样系统：切割粒径Da50=（2.5±0.2）μm；捕集效率的几何标准差为σg=（1.2±0.1）μm。

其他性能和技术指标应符合HJ/T 93-2003的规定。

4.2 采样器孔口流量计或其他符合本标准技术指标要求的流量计。

4.2.1 大流量流量计：量程（0.8~1.4）m3/min；误差≤2%。

4.2.2 中流量流量计：量程（60~125）L/min；误差≤2%。

4.2.3 小流量流量计：量程＜30L/min；误差≤2%。

4.3 滤膜：根据样品采集目的可选用玻璃纤维滤膜、石英滤膜等无机滤膜或聚氯乙烯、聚丙烯、混合纤维素等有机滤膜。

滤膜对0.3μm标准粒子的截留效率不低于99％。

空白滤膜按第6章分析步骤进行平衡处理至恒重，称量后，放入干燥器中备用。

4.4 分析天平：感量0.1mg或0.01mg。

4.5 恒温恒湿箱（室）：箱（室）内空气温度在（15~30）℃范围内可调，控温精度±1℃。

环境空气PM10和PM2.5的测定作业指导书一、执行标准环境空气PM10和PM2.5的测定重量法HJ 618-2011。

二、适用范围1、本标准适用于环境空气中 PM10和 PM2.5浓度的手工测定。

2、本标准的检出限为0.010mg/m3（以感量0.1mg分析天平，样品负载量为1.0mg，采集108 m3空气样品）。

三、测定原理分别通过具有一定切割特性的采样器，以恒速抽取定量体积空气，使环境空气中 PM2.5和PM10被截留在已知质量的滤膜上，根据采样前后滤膜的重量差和采样体积，计算出 PM2.5和PM10 浓度。

四、仪器设备1、切割器（1）PM10切割器、采样系统：切割粒径 Da50=（10±0.5）μm；捕集效率的几何标准差为σg=（1.5±0.1）μm。

其他性能和技术指标应符合 HJ/T 93-2003 的规定。

（2）PM2.5 切割器、采样系统：切割粒径 Da50=（2.5±0.2）μm；捕集效率的几何标准差为σg =（1.2±0.1）μm。

其他性能和技术指标应符合 HJ/T 93-2003 的规定。

2、采样器孔口流量计或其他符合本标准技术指标要求的流量计。

（1）大流量流量计：量程（0.8~1.4）m3/min；误差=2%。

（2）中流量流量计：量程（60~125）L/min；误差=2%。

（3）小流量流量计：量程＜30 L/min；误差=2%。

3、滤膜：根据样品采集目的可选用玻璃纤维滤膜、石英滤膜等无机滤膜或聚氯乙烯、聚丙烯、混合纤维素等有机滤膜。

滤膜对0.3μm标准粒子的截留效率不低于 99％。

空白滤膜按分析步骤进行平衡处理至恒重，称量后，放入干燥器中备用。

4、分析天平：感量 0.1mg 或 0.01mg。

5、恒温恒湿箱（室）：箱（室）内空气温度在（15~30）°C 范围内可调，控温精度±1°C。

箱（室）内空气相对湿度应控制在（50±5）%。

环境空⽓颗粒物（PM10和PM2.5）⾃动监测⼿⼯⽐对作业指导书环境空⽓颗粒物（PM10和PM2.5）⾃动监测⼿⼯⽐对作业指导书1．⽅法原理利⽤⼿⼯采样器与⾃动监测仪器进⾏同时段采样，计算⾃动监测仪器与⼿⼯采样器监测结果的相对误差，评价数据质量。

2．仪器和设备2.1 颗粒物采样器采样器技术指标应符合《环境空⽓颗粒物（PM10 和PM2.5）采样器技术要求和检测⽅法》（HJ93—2013）的要求。

2.2 流量校准器⽤作校准的流量计流量误差≤±2%。

2.3 恒温恒湿间（箱）⽤于采样前后滤膜温度、湿度平衡。

恒温恒湿间（箱）内温度设置在（15～30）℃任意⼀点，控温精度±1℃；相对湿度控制在（50±5）%。

2.4 电⼦天平⽤于对滤膜进⾏称量，检定分度值不超过0.1mg，电⼦天平技术性能应符合《电⼦天平检定规程》（JJG 1036—2008）的相关规定。

2.5 温度计⽤于测量环境温度，校准采样器温度测量部件：测量范围（-30～50）℃，精密：±0.5℃。

2.6 ⽓压计⽤于测量环境⼤⽓压，校准采样器⼤⽓压测量部件：测量范围（50～107）KPa，精密：±0.1KPa。

2.7 湿度计⽤于测量环境湿度，测量范围（10%～100%）RH，精密：±5%RH。

2.8 滤膜可选⽤玻璃纤维滤膜、⽯英滤膜等⽆机滤膜或聚四氟⼄烯、聚氯⼄烯、聚丙烯、混合纤维等有机滤膜。

滤膜对0.3µm 标准粒⼦的截留效率不低于99.7%。

2.9 滤膜保存盒⽤于存放滤膜或滤膜夹的滤膜筒或滤膜盒，应使⽤对测量结果⽆影响的惰性材料制造，应对滤膜不粘连，⽅便存放。

3．现场⽐对3.1 采样前准备3.1.1 切割器清洗切割器应定期清洗，清洗周期视当地空⽓质量状况⽽定。

⼀般情况下累计采样168h 应清洗⼀次切割器，如遇扬尘、沙尘暴等恶劣天⽓，应及时清洗。

3.1.2 环境温度检查和校准⽤温度计检查采样器的环境温度测量⽰值误差，每次采样前检查⼀次，若环境温度测量⽰值误差超过±2℃，应对采样器进⾏温度校准。

2 RP1400&1405系列仪器用户手册刘子锐、高文康目录2 RP1400&1405系列仪器用户手册 (1)1. 仪器介绍 (3)2. 安装介绍 (4)2.1 安装标准清单 (4)2.2 仪器安装环境 (4)2.3 仪器安装步骤 (4)2.3.1 传感单元和控制单元的连接 (4)2.3.2 真空泵的连接 (4)2.3.3 辅路的连接 (5)2.3.4 主路的连接 (6)2.3.5 三角架的固定 (6)2.4 小结 (7)3. 仪器正常运行前的准备工作 (7)3.1 开机界面 (7)3.2 1400系列仪器参数设置 (8)3.3 1405系列仪器参数设置 (9)3.4 气密性检验 (11)3.4.1 1405系列仪器 (11)3.4.2 1400系列仪器 (12)3.5 K0值检验 (12)3.5.1 1405系列仪器 (12)3.5.2 1400系列仪器(停泵进行) (14)3.6 小结 (14)4. TEOM1400&1405仪器日常维护 (14)4.1 台站观测人员日常维护 (14)4.1.1天平膜的更换 (14)4.1.2. 汽水分离器（1400&1405相同） (16)4.1.3 辅路及主路过滤器的更换 (16)4.1.4. 停电事件处理 (18)4.1.5 观测人员日常记录 (18)4.2 技术人员日常维护 (18)4.2.1 PM10切割头的清洗 (18)4.2.2 PM2.5切割头清洗 (19)4.2.3 震荡天平进气口清洗 (19)4.2.4 仪器环境温度和大气压力的校准 (19)4.2.5 流量校准 (20)4.2.6 气密性检验 (21)4.2.7 模拟信号输出校准 (21)4.2.8 KO值检验 (21)4.2.9 技术维护记录 (21)5. 附录 (22)6. 参考文献 (24)1. 仪器介绍TEOM1405系列（1405,1405D 和1405DF ）仪器由进样系统和分析控制单元两部分组成，如下图所示。

TEOM 1400a (PM10)监测仪日常维护和常见故障处理摘要：近年来，颗粒物已成为我国大部分城市的首要大气污染物。

不同粒径的颗粒物可以分别进入人体呼吸系统的不同部位，特别是粒径小于10微米的颗粒物（PM10）对于环境和气候有诸多直接和间接影响。

中韩沙尘暴联合监测站选用美国R&P公司生产的TEOM 1400a大气颗粒物质量浓度监测仪，具有灵敏、自动化程度高和操作简单等特点。

本文介绍该仪器的工作原理，并归纳总结了一些仪器的日常维护和常见故障的排除方法。

本文介绍了TEOM 1400a (PM10)监测仪工作原理及日常维护和常见故障的排除方法。

关键词：微振荡天平；PM10；维护；故障处理近年来，颗粒物已成为我国大部分城市的首要大气污染物。

不同粒径的颗粒物可以分别进入人体呼吸系统的不同部位，特别是粒径小于10μm的颗粒物（PM10）对于环境和气候有诸多直接和间接影响。

中韩沙尘暴联合监测站选用美国R&P公司生产的TEOM 1400a大气颗粒物质量浓度监测仪，具有灵敏、自动化程度高和操作简单等特点。

本文介绍该仪器的工作原理，并归纳总结了一些仪器的日常维护和常见故障的排除方法。

1 工作原理R&P 1400a大气颗粒物质量浓度监测仪采用锥管振荡微天平方法，连续测量大气中颗粒物质量浓度。

锥管振荡微天平的核心部件为一上小下大的硬质玻璃空心锥管，下端固定，上端可以自由摆动，TEOM专用可换式滤膜放置于按一定频率振荡的锥形管顶端，当空气样品流经滤膜时，颗粒物积累在该滤膜上。

由空心锥管和采样滤膜所构成的弹性振荡体系，其振荡频率取决于锥形管的物理特性及滤膜质量。

当微粒聚集于滤膜上时，锥形管的自然振荡频率相应减少。

根据质量和频率间的相关变化，电子系统能连续监测频率的变化，并经微处理器计算出滤膜上所积累的颗粒物总质量和质量浓度。

2 日常维护1）每天要随时检查仪器显示面板上第一行显示的状态是否为“OK”，如有报警提示，则根据提示信息查找原因。
