电梯访客控制器使用说明书

真正以距离控制为原则的直接停靠技术n条曲线无段速自动生成采用mcuarm与dsp相结合的控制技术全系统通过canbus互联通讯内置精准实时时钟提供丰富的分时控制功能方便实现楼宇智能管理先进的并联群控电梯调度算法远程无线物联网监控技术调试更方便维保更及时220vacups电源输入停电救援方案更易用控制驱动一体结构紧凑方便实现小机房无机房设计触摸按键彩色中文液晶显示功能参数设置一目了然最大限度方便调试贴心小键盘设计使电梯的检验维修调试简单易行支持
1.2 MORE5000 电梯一体化控制器标配功能说明 ................................................................7 1.3 MORE5000 电梯一体化控制器保护功能说明 ..............................................................11 第二章 产品信息...........................................................................................................................12 2.1、 命名规则及铭牌.........................................................................................................12
2.1.1、异步机、同步机用控制器命名规则： ...........................................................12 2.1.2、异步机、同步机用控制器铭牌命名规则： ...................................................12 2.1.3、机箱型号： ....................................................................................................... 12 2.1.4、MORE5000 系列电梯一体化控制器型号 ..........................................................13 2.1.5、技术规范 ........................................................................................................... 14 2.1.6、端子功能说明： ............................................................................................... 15 2.2、 主控板电气接线说明.................................................................................................15 2.2.1、主控板外观图 ................................................................................................... 16 2.2.2、主控板指示灯说明： ....................................................................................... 16 2.2.3、端口列表： ....................................................................................................... 16 2.2.4、插件 CN1 和 CN2 输入端子说明： ...................................................................17 2.2.5、插件 CN3 电源与输入端子说明： ...................................................................17 2.2.6、插件 CN4 输出端子说明：...............................................................................17 2.2.7、插件 CN6 接口端子说明：...............................................................................17 2.3、 编码器接线.................................................................................................................18 第三章 调试工具使用说明...........................................................................................................19 3.1、 MORE5000 电梯一体化控制器调试工具 ....................................................................19 3.1.1、手持操作器使用说明 ....................................................................................... 19 3.1.2、小键盘的功能及使用说明 ............................................................................... 24 第四章 功能参数表.......................................................................................................................26 4.1、 功能参数表说明.........................................................................................................26 4.2、 功能参数表的分组.....................................................................................................26 第五章 功能参数说明...................................................................................................................43 5.1、 F1 基本参数...............................................................................................................43 5.3、 F3 运行控制参数.......................................................................................................45 5.4、 F4 楼层调整参数.......................................................................................................48 5.5、 F5 门功能参数...........................................................................................................48 5.6、 F6 端子定义参数.......................................................................................................49 5.6.1、X1—X24 输入端子功能选择............................................................................49 5.6.2、高压检测定义 ................................................................................................... 51 5.6.3、Y1—Y6 输出端子功能选择..............................................................................51 5.6.4、轿顶板输入/出或二合一门机输入/出功能定义 ...........................................52

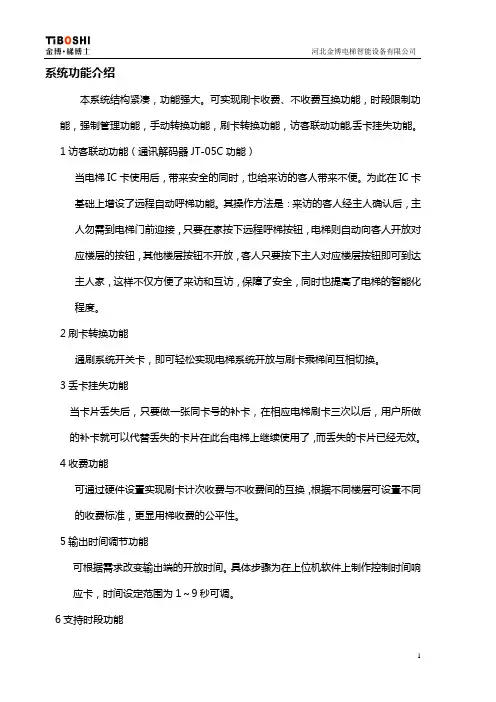

系统功能介绍本系统结构紧凑，功能强大。

可实现刷卡收费、不收费互换功能，时段限制功能，强制管理功能，手动转换功能，刷卡转换功能，访客联动功能,丢卡挂失功能。

1访客联动功能（通讯解码器JT-05C功能）当电梯IC卡使用后，带来安全的同时，也给来访的客人带来不便。

为此在IC 卡基础上增设了远程自动呼梯功能。

其操作方法是：来访的客人经主人确认后，主人勿需到电梯门前迎接，只要在家按下远程呼梯按钮，电梯则自动向客人开放对应楼层的按钮，其他楼层按钮不开放，客人只要按下主人对应楼层按钮即可到达主人家，这样不仅方便了来访和互访，保障了安全，同时也提高了电梯的智能化程度。

2刷卡转换功能通刷系统开关卡，即可轻松实现电梯系统开放与刷卡乘梯间互相切换。

3丢卡挂失功能当卡片丢失后，只要做一张同卡号的补卡，在相应电梯刷卡三次以后，用户所做的补卡就可以代替丢失的卡片在此台电梯上继续使用了，而丢失的卡片已经无效。

4收费功能可通过硬件设置实现刷卡计次收费与不收费间的互换，根据不同楼层可设置不同的收费标准，更显用梯收费的公平性。

5输出时间调节功能可根据需求改变输出端的开放时间。

具体步骤为在上位机软件上制作控制时间响应卡，时间设定范围为1～9秒可调。

6支持时段功能可以设定业主用户卡的有效使用时间，例如一个季度或者一年，到期后需要到物业二次授权。

7支持分层管理卡功能由软件制作分层管理卡，可单独方便开放某个楼层或某几个楼层，开放后该楼层处于开放状态，方便业主婚丧嫁娶。

8支持直达功能针对单层卡用户（只有所住楼层一个按键权限），持卡进入电梯轿厢刷卡后，对应的权限楼层按键会自动点亮，无需再手动按键。

9 支持多层卡针对有亲友入住不同楼层的业主，为了方便相互间走动，可在一张卡上设定多个楼层权限，当此类业主持卡进入电梯刷卡后需要手动选择前往楼层按键（仅限权限内的楼层）10实现小区“一卡通”功能，要求小区其他刷卡系统均使用M1S50的IC卡，并将9、10两个扇区为梯控设备做预留。

访客机使用说1明书深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD.2版权声明：捷顺和是深圳市捷顺科技实业股份有限公司的注册商标。

本说明书版权归深圳市捷顺科技实业股份有限公司所有。

未经书面许可，任何单位和个人不得复制、转载和使用本说明书中的资料或内容，违者将承担由此造成的损失，并最大限度的追究其法律责任。

本说明书版本为V1.0.0，本公司保留对本系统进行升级、完善的权利，所以我们不能保证本说明书与您所购买的系统完全一致，但我们会定期对本说明书进行审查并修订。

本说明书如有任何修订，恕不另行通知。

目录1. 系统概述 (1)1.1. 系统简介 (1)1.2. 系统要求 (1)2. 硬件介绍 (2)2.1. JSPJ1637立式访客机 (2)2.1.1. 产品效果图 (2)2.1.2. 部件参数 (2)3. 软件安装 (7)3.1. 系统驱动及插件安装配置 (7)3.2. 服务端安装 (7)3.3. 客户端安装 (8)4. 参数配置 (10)4.1. 服务端配置 (10)4.1.1. 基本设置 (10)4.1.2. 文件服务器设置 (11)4.1.3. 打印设置 (11)4.1.4. 设备列表 (11)4.1.5. 访客机设置 (12)4.1.6. 设备状态 (14)4.2. 客户端配置 (15)4.2.1. 启动软件 (15)4.2.2. 服务器IP设置 (15)4.2.3. 基本设置 (16)4.2.4. 文件服务器设置 (17)4.2.5. 打印设置 (17)4.2.6. 设备列表 (17)4.2.7. 访客机设置 (18)4.2.8. 设备状态 (20)4.3. 广告配置（待定） (20)5. 访客机升级 (23)25.1. 中心端升级 (23)5.1.1. 上传升级包 (23)5.1.2. 升级访客机 (24)5.2. 本地升级 (24)5.2.1. U盘升级 (24)6. 软件操作流程 (26)6.1. 主页界面显示 (26)6.2. 访客登记流程 (26)6.2.1. 点击访客登记 (26)6.2.2. 选择被访人 (27)6.2.3. 输入访客信息 (28)6.2.4. 会客凭证 (29)6.3. 打印凭证 (30)6.3.1. 线上预约 (30)6.3.2. 选择取证方式 (31)6.3.3. 身份证取证 (32)36.3.4. 二维码取证 (33)6.3.5. 密码取证 (34)6.3.6. 打印凭证 (36)7. 报表显示 (39)7.1. 访客预约列表 (39)8. 常见问题与解决方法 (40)9. 客户服务和支持承诺 (41)41.系统概述1.1.系统简介访客系统是指一套能有效快捷的管理外部人员进入内部场所需要填写个人信息及进出记录的管理软件和硬件系统。

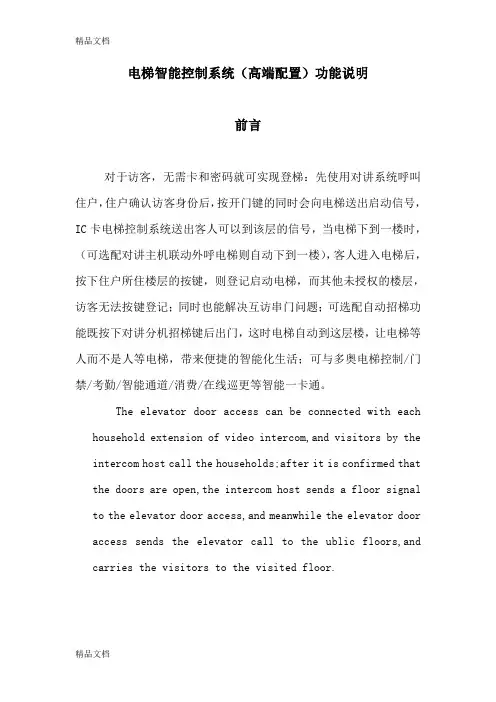

电梯智能控制系统（高端配置）功能说明前言对于访客，无需卡和密码就可实现登梯：先使用对讲系统呼叫住户，住户确认访客身份后，按开门键的同时会向电梯送出启动信号，IC卡电梯控制系统送出客人可以到该层的信号，当电梯下到一楼时，（可选配对讲主机联动外呼电梯则自动下到一楼），客人进入电梯后，按下住户所住楼层的按键，则登记启动电梯，而其他未授权的楼层，访客无法按键登记；同时也能解决互访串门问题；可选配自动招梯功能既按下对讲分机招梯键后出门，这时电梯自动到这层楼，让电梯等人而不是人等电梯，带来便捷的智能化生活；可与多奥电梯控制/门禁/考勤/智能通道/消费/在线巡更等智能一卡通。

The elevator door access can be connected with each household extension of video intercom,and visitors by the intercom host call the households;after it is confirmed that the doors are open,the intercom host sends a floor signal to the elevator door access,and meanwhile the elevator door access sends the elevator call to the ublic floors,and carries the visitors to the visited floor.1)技术参数Perfomance parameters1)工作电压：DC12V-24V/1A2)工作环境：-30℃-75℃3)通讯方式：RS485 TCP/IP CAN4)最大用户数：无限制5)支持卡片类型：IC卡、EM卡、ID卡、T5557卡、CPU卡等6)支持生物识别读头：指纹、静脉识别、掌纹识别、虹膜、面部识别等7)连接方式：无源干接点对讲联动信号采集器（协议联动 OR 硬件联动）Talkback linkage controller 产品型号：DAIC-DT-DCJProduct models规格：150*70Size颜色：红Color功能细项8)业主乘梯：业主进入电梯轿厢后刷卡，电梯直接启动到达业主楼层，无须进行任何手动操作，其它受控楼层无法到达。

NICE3000new电梯一体化控制器说明书Ver 1.3苏州远志科技有限公司SUZHOU WISH TECHNOLOGY CO.,LTDW e b: T e l: F a x: Email: 86-512-62576870 86-512-67508653 w i s h@w i s h t e c.c o mBEST IN SERVICE系列控制器符合以下指令和标准：目录 NICE3000new电梯一体化控制器用户手册目录前言 (1)简介 (3)第1章安全信息及注意事项 (14)1.1 安全事项 (14)1.2 注意事项 (16)1.3 保护特性 (18)第2章产品信息 (20)2.1 系统配置简介 (20)2.2 产品命名与铭牌信息 (21)2.3 NICE3000new系列一体化控制器型号与技术数据 (22)2.4 技术规范 (23)2.5 产品外观及安装孔位尺寸 (25)2.6 选配件 (27)2.7 制动组件选型与配置 (28)第3章机械与电气安装 (32)3.1 NICE3000new系列电梯一体化控制器 (32)3.1.1 安装环境要求 (32)3.1.2 安装空间要求 (32)3.1.3 端子分布与接线说明 (34)3.2 轿顶板控制板MCTC-CTB (37)3.2.1 轿顶板MCTC-CTB尺寸及安装 (37)3.2.2 轿顶板MCTC-CTB端子接线说明 (38)3.3 厅内/厅外显示板MCTC-HCB (40)3.3.1 HCB-H：点阵显示板 (41)3.3.2 HCB-R1：超薄点阵显示板 (42)3.3.3 HCB-D2：超薄段码液晶显示板 (44)3.3.4 HCB-U1：4.3寸段码液晶显示板 (45)3.3.5 HCB-V1：6.4寸段码液晶显示板 (46)3.4 厅内指令板(内招板)MCTC-CCB (47)3.5 MCTC-PG卡的选型与使用 (49)3.5.1 MCTC-PG卡选型指导 (49)3.5.2 MCTC-PG卡的接线与端子说明 (50)3.5.3 PG卡连接注意事项 (51)3.5.4 适配电机的选择 (52)3.6 外围电气元件选型指导 (52)3.6.1 外围电气元件使用说明 (52)NICE3000new电梯一体化控制器用户手册目录3.6.2 外围电气元件选型表 (53)3.7 一体化控制系统电气接线示意图 (54)3.8 井道位置信号的安装 (54)3.8.1平层信号的安装方法 (56)3.8.2强迫减速开关的安装方法 (57)3.8.3 限位开关的安装方法 (57)3.8.4 极限开关的安装方法 (58)第4章系统调试工具的使用 (60)4.1 三键小键盘的使用 (60)4.2 外引LED操作面板的使用 (63)4.2.1 功能指示灯说明 (63)4.2.2 操作面板键盘按钮说明 (64)4.2.3 三级菜单操作说明 (65)4.2.4 停机运行状态参数显示 (66)4.3 外引LCD液晶操作器的使用 (66)4.3.1 按键功能说明 (67)4.3.2 屏幕显示方式 (67)第5章系统调试与运行举例 (72)5.1 系统调试 (72)5.1.1 调试前安全检查 (72)5.1.2 电机特性参数设置与自动调谐 (74)5.1.3 快车试运行 (76)5.1.4 门机调试 (76)5.1.5 舒适感调整 (77)5.1.6 密码设置 (80)5.2 系统应用 (80)5.2.1停电应急运行方案 (80)5.2.2 两台梯并联方案 (85)5.2.3 贯通门使用说明 (88)5.2.4 VIP功能使用说明 (92)第6章功能参数表 (94)6.1 功能参数说明 (94)6.2 功能参数的分组 (94)6.3 功能参数表 (94)第7章参数说明 (114)F0组基本参数 (114)F1组电机参数 (116)F2组矢量控制参数 (118)目录 NICE3000new电梯一体化控制器用户手册F3组运行控制参数 (120)F4组楼层参数 (122)F5组端子功能参数 (123)F6组电梯基本参数 (132)F7组测试功能参数 (141)F8组增强功能参数 (142)F9组时间参数 (145)FA组键盘设定参数 (146)FB组门功能参数 (154)FC组保护功能参数 (156)FD组通讯参数 (159)FE组电梯功能设置参数 (161)Fr组平层调整参数 (164)FF组厂家参数 (165)FP组用户参数 (165)第8章故障信息及对策 (168)8.1 控制器的日常保养与维护 (168)8.1.1 日常保养 (168)8.1.2 定期检查 (168)8.1.3 控制器易损件更换 (168)8.1.4 控制器的存贮 (169)8.2 控制器的保修说明 (169)8.3 故障类别说明 (170)8.4 故障信息及对策 (171)第9章 EMC(电磁兼容性) (180)9.1 相关术语定义 (180)9.2 EMC 标准介绍 (180)9.2.1 安装环境EMC 要求 (180)9.2.2 符合EMC 指令的条件 (180)9.3 EMC 外围配件安装选型指导 (181)9.3.1 电源输入端加装EMC 输入滤波器 (181)9.3.2 电源输入端加装交流输入电抗器 (182)9.4 屏蔽线缆及布线要求 (183)9.4.1 屏蔽电缆要求 (183)9.4.2 屏蔽电缆安装注意事项 (184)9.4.3 电缆布线要求 (184)9.5 常见EMC干扰问题整改建议 (185)附录A 版本变更记录 (186)轿顶控制板MCTC-CTB轿内指令板MCTC-CCBLED 或LCD 操作器MDKE/MDKE3称重传感器厅外显示板MCTC-HCBCANBUSMODBUS上位机监控NICE3000CANBUS并梯联控通讯同步或异步曳引机图2-1 系统组成示意图一体化控制器通过电机编码器的反馈信号控制电机，同时以脉冲计数的方式记录井道各位置开关的高度信息，实现准确平层、直接停靠，保障运行安全；轿顶控制板与一体化控制器采用CANBUS 通讯，实现轿厢相关部件的信息采集与控制厅外显示与一体化控制器采用MODBUS 通讯，只需简单的设置地址，即可完成所有楼层外召唤的指令登记与显示。

1 产品简介电梯访客控制器是电梯智能化控制系统的一部分。

电梯安装轿厢读卡器后，可以对电梯乘客的乘梯权限进行设置，即可以设置保密楼层，业主只有刷卡后才可以选择相应的保密楼层；此时，没有IC卡的外来访客将不能乘坐电梯到达保密层，需要业主出门迎接，带来不便。

安装电梯访客控制器（ARM-IC-FK）后，业主不用出门，在房间内就可以授权访客乘坐电梯到达相应的保密层。

本产品有以下几个特点：1访客控制器（ARM_IC_FK）单板可以设置保密楼层数最多32层，当楼层数大于32层时，可以选择多块组合方式，最大楼层不受限制。

2访客控制器（ARM_IC_FK）同时适用于单门或前后门电梯，可以实现前后门同时打开/关闭，或单独打开/关闭，实现电梯开门入户的功能。

3每个保密层的RSL地址可以单独设置，可以充分利用总线上的零散RSL地址。

4参数设置方式：<1>通过计算机本地或联网查看、修改参数，直观、全面、快速。

<2>通过TT调试器直接查看、修改参数，简单、方便、灵活。

2 访客控制柜外部框图3访客控制柜内部框图4 产品照片（正面照片）(电路板外形尺寸：303X145X19mm)5 接口定义FK1NET—FK32NET：访客分线器接口（RJ45-4P电话插座）1：DC24V2：灯3：按钮4： GNDFK1-FK32访客按钮指示灯接口（2510X4插座）1: DC24V2: 灯3: 按钮4: GNDJ1：电梯接口(WAGOX4插座)1: DATA2: CLK3: GND4: DC30VJ2:TT调试器插座J3-1计算机/联网接口(2510X4插座)1: RXD-2: RXD+3: TXD-4: TXD+J3-2计算机/联网接口(WAGOX4插座)1: RXD-2: RXD+3: TXD-4: TXD+J3-3计算机/联网接口(网线RJ45X8插座)1: 空2: 空3: RXD-4: RXD+5: TXD-6: TXD+7：空8: 空6 器件清单本表列出主要的器件及其型号、标准值等参数，仅供参考。

访客一体机DW-FK103硬件使用说明书V1.0目录第一章使用说明 (3)1.概述 (3)第二章常见问题 (6)1、打印机的常见问题 (6)2、软件登记过程常见问题 (8)第一章使用说明1.概述智能访客管理系统使用说明书，是专门针对用户使用智能访客管理系统而编写的。

用户初次使用时，可阅读说明书的功能模块介绍，以了解各个模块的功能，可按照初次使用流程来使用系统，在操作过程中，可查阅各个模块的详细操作说明，在遇到疑问时，可查阅常见问题解答。

在说明书中，包括智能访客管理系统的所有模块的功能介绍，您可能只购买了其中部分模块。

1.1名词解释短信猫用于外来访客登记时自动发送短信到被访人手机的设备2.2、硬件使用说明2.2.1、收到产品后打开机箱检查产品有无异常，按下图指示开启证件扫描仪锁位。

在访客一体机底部下方，有个蓝色的开关，把它往里面推到底，如下图所示：2.2.2通电但不开机，把打印纸放好如下图：访客机后面将门打开可以放打印纸，直径50*80mm2.2.3在机器左侧，电源插座必须接地，通电后再按开机键。

2.2.4换纸，在开机状态下打开后门把支架上的黑色胶布撕掉，按上图样式放纸，自动吸纸。

2.2.5使用前请撕掉触屏显示器的表面的保护膜，请保持触屏显示器的清洁，防止影响触屏使用。

3、主机各接口标注3.1证件扫描，把身份证、驾照、行驶证等证件有人像、姓名、证件号码的面放在玻璃面的左上角，在登记键面选择证件类型点读证3.2电话录音模块通讯线USB通讯接USB口。

第二章常见问题1、打印机的常见问题一、打印机如遇到换纸不吸纸1、检查打印机是否有电，打印机电源是否插好，开关是否关闭，在打印机左上角有指示灯“红灯”表示没有检测到纸张。

“绿灯”打印机有电待机中。

都看了，那换个DC12/3A的电源试试。

2、打印纸头要平齐和要把最早的那圈剪掉，防止第一圈的胶水黏住打印头或传感器，（注意：要剪平，防止打印机自动传纸装置找不到纸张）3、检查是否有碎纸屑卡在打印机头里面：打开后盖在打印机左边有一个黄色的扣子往自己身边轻轻的扳一下,把卡纸取出后再把卡件压回原位,再重新放纸..打印机必须重新上电。

通过操纵箱拨动开关可以选择司机操作。电梯可由司机选 择运行方向和其它功能（比如直驶功能），电梯的关门是 在司机持续按关门按钮的条件下进行的。
司机可通过专门的按钮选择电梯运行方向。
接收到火警信号以后，电梯不再响应任何召唤和其他楼层 的内选指令，以最快的方式运行到消防基站后，开门停 梯。
电梯不接受外界召唤，不能自动关门（在电梯并联或者群 控时，为了给一些特定的人士提供特别服务，以运载贵宾 或货物。按下独立运行开关，则该电梯脱离群控，独立运 行。）
电梯持续关门一定时间后，若门锁尚未闭合，则电梯自动 开门，然后重复关门。
电梯停靠在层站，大量进出人或货物，电梯会因为钢丝绳 和橡皮的弹性形变，造成平层波动，给人员和货物进出带 来不便，这时系统允许在开着门的状态下以再平层速度自 动运行到平层位置。
在自动无司机运行状态，当轿内满载时（一般为额定负载 的80℅），电梯不响应经过的厅外召唤信号。但是，此时 厅外召唤仍然可以登记，将会在下一次运行时服务(单梯) ，或是由其他梯服务(群控)。 保证轿厢运行时的速度在安全控制范围内，以保证乘客和 货物的安全。
编码器故障保 37 护
38 故障历史记录
39 称重信号补偿
40 预转矩设置
41 全集选
42 门锁短接检测 同步机无称重
43 功能 最佳曲线自动
44 生成 45 上集选 46 下集选 47 门锁短接保护 48 对地短路检测
49 测试运行
标准功能（Standard） 功能介绍
检测到电机的电流大于最大允许值时，系统自动保护。
16 分类设定 同层双厅外召
17 唤
标准功能（Standard） 功能介绍
电梯进入检修状态，系统取消自动运行以及自动门的操 作。按上（下）行按钮可使电梯以检修速度点动向上（向 下）运行。松开按钮电梯立即停止运行。 以距离为原则，自动运算生成从启动到停车的平滑曲线， 没有爬行，直接停靠在平层位置。 当电梯处于非检修状态下，且未停在平层区，此时只要符 合起动的安全要求，电梯将自动以慢速运行至最近平层 区，然后开门。 对于人力操作提升装有额定载重量的轿厢所需力大于400N 的电梯驱动主机，设置紧急电动运行开关及操作，以替代 手动盘车装置。

3.1 添加连接电梯控制器
打开软件，点击
，在弹出界面中点击添加，输入正确的机器
序列号以及端口号，如下图所示：
7
NB-T16 电梯控制器说明书
点击下一步，弹出如下窗口可设置电梯开门延时以及是否启用密码
点确定，设备管理界面内会出现你所添加的控制器名称以及其他参数说明，然后 点读取信息，若弹出窗口显示控制器基本信息，说明控制器连通，若出现如下提 示，说明控制器连接不正常，请检查 485 接线以及机器序列号、端口号的设置。
5
NB-T16 电梯控制器说明书
图 2.5 控制器与电梯楼层选择按钮的连接示意图 为了完成电梯楼层控制的功能，需要把电梯控制面板各个楼层选择按钮 NB-T16 各个端口连接起来，如图 2.6 所示。每一个选择按钮连接到 NB-T16 的 一个输出端口，一条线接到端口的公共端（COM），一条线接到常开端（NO）。 控制层数少于 16 层的，只要接上一个控制板即可；若控制层数大于 16 层，则需 要外扩控制板，控制端接法相同，读头只要接到主板的读头接线端即可。
NB-T16 只能外接 Wiegand26 协议读卡器，有效卡号取低三位字节后八位卡号。
2.4 RS485 的连接
控制器与服务器的通讯方式为 RS485。RS485 为差分信号，半双工通信，具 有 485+和 485-两条数据线，在实际通讯中需要使用两芯屏蔽双绞线，且线径至 少为 0.5mm2 以保障系统可靠通信。接 485 线时还应该注意的就是 485+端和 485端不能接反，若接反，控制板上 485TX 灯会常亮，机器无法通信。请仔细检查 接线，及时调整。
RS485 接线端子
485+ 485- RS485 通讯线+-输入端口

User Manual forLOCSTAR Lift ControllerApplicable model: LS-DT301/311/503/513/-K01/-K02/-K12/-K13Shenzhen Locstar Technology Co., Ltd.Please read the manual when installationKeep the manual properly for future reference.Table of ContentsI. System Overview (3)II. System Composition.............................................................................................................3-4 III. Technical Parameters (4)IV. Wiring Instruction for System Installation (5)V. Lift Control Card-reader Setting (6)VI. Explanation of Card Authority (6)VII. Working Procedure (6)I. System OverviewThe lift/elevator system security is an important part for a hotel. With Locstar system, all lift-card holders shall be subject to prior authorization from the system administrator. When using the lift, different person will be allocated with different authority, to enter into floors.Customers need to swipe their card through lift reader, and the lift will take the customers to the assigned floor, if the customers are allowed to enter more than 1 floors, then press the specified floor button.II. System CompositionThe system is composed of the lock software, lift controller, encoder, lift card reader and cards.1. Lock software is used for issuing cards. (And lift controller function should be selected via the system setting).2. Lift controller is the key component of the lift control system. Each lift controller can be used to manage a 8 or 16 floors lift, maximum 64 floors lift.3. Temic/Mifare encoder function: used for issuing cards with different authorities.4. Lift card reader function: read card information.III. Technical Parameters1. LS-DT301/311 lift card reader( For Temic lock system)Use T5557 card to read information .Which produced by ATMEL .Fit Locstar Temic Door Lock System.Reading distance: less than 10CM.Data storage: long-term .Frequency of repetition: long-term.Information capacity: 264bit.Password figure: 32bitVoltage for reader: 12VWorking temperature: -10℃～55℃Antistatic: ＞15000VLS-DT503/513 lift card reader (For Mifare lock system) Use Mifare S50 card to read information. Which producedby PHILIPS. Fit Locstar Mifare Door lock Systemor above is employed.Reading distance: less than 5CMVoltage for reader: 12VWorking temperature: -10℃～55℃Antistatic: ＞15000V2. LS-DTK01 lift controllerWorking voltage: 24VWorking temperature: -10℃～55℃Antistatic: ＞15000VFloors to be controlled: 1-16 floorsLS-DTK02 lift controllerWorking voltage: 24VWorking temperature: -10℃～55℃Antistatic: ＞15000VFloors to be controlled: 1-16 floorsLS-DTK12 lift controllerWorking voltage: 24VWorking temperature: -10℃～55℃Antistatic: ＞15000VFloors to be controlled: Floor 1-8LS-DTK13 lift controllerWorking voltage: 24VWorking temperature: -10℃～55℃Antistatic: ＞15000VFloors to be controlled: Floor 2-9IV. Wiring diagram instruction1. InstallationTo facilitate wiring, the lift controller should be positioned near to the liftcontrol cabinet at the top of lift. Lift control reader, which is mountedon the car,.Lift reader power supply is powered by the lift controller.2. Wire requirement:Lift card reader and lift controller: RVVP128 (4*0.5);Lift button and lift controller: RVV (2*0.5) (button on the first floor);24V power for lift controller: RVV (2*0.5)12V power for lift reader: RVV (2*0.5)3. After converting 110-240V to 24V/12V, allow the power supply connected to the main board of lift controller.4.Wiring diagram for lift controller and lift: Connect the wires of lift floor buttons to the corresponding binding posts on the main board .(The floor number on floor button should be consistent with that on the lift controller).5. Wiring diagram for lift card reader and lift controller: Connect lift controller to lift Reader according to the Wiring Diagram, the card reader will be constantly illuminated after power-on.Wiring Diagram of Lift Controller and liftRemark:for the above lift control and lift wiring diagram,each PCB controls 4 floors.V. Lift Reader Setting1.How to setup Lift ReaderTemic system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time;Mifare system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time; Step 3:Touch clock card to the reader, the blue indicator light will flash one time.2. How to Clear Lift Reader (2 options)A. Directly touch the Cancel Authorization Card, after one short sound and flash of blue light, the authorization is cleared;B. Forced clearing: open the outer cover of lift card-reader, press the reset switch within10 seconds and touch Authorization card to the reader. After a long sound, authorization is cleared.VI. Explanation of Card Authority1.Scope of lift to be controlled with building control mode :(Card can open for all floors)Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card, guest card: available for all floors.2.Scope of lift to be controlled with floor control mode :(Card can open for assigned floors)1) Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card: available for all floors.2) Guest card: the floor to which the card corresponds.VII. Working Procedure1.Working procedure for building control mode:1)After entering the lift, swipe guest card then press the proper button of floor. Forexample, a guest holds a guest card, after swiping card, can press anyfloor buttons for enter into;Remark: After the guest swipes the card, the lift controller will activate all building Output relays, and then short circuit signal is output to the lift controller.If gu est doesn’t press any button within 5s, the relay will automatically disconnect 5s later.2. Working procedure for floor control mode:1) After entering the lift, swipe the card then press the proper button of floor. For example, a guest holds a 7th floor guest card, after swiping card in the lift, need to press 7th floor button.Remark: After the guest swipes the card, the lift controller will activate the output relay that corresponds to the 7th floor, and then short circuit signal is output to the lift controller. After receiving the signal, lift controller activates the 7th floor button (other floor buttons are under resting state); If guest doesn’t press button within 5s, the relay will automatically disconnect 5s later.。

M O D R O L E L E C T R I C C O.,L T D.MD600电梯一体化控制器用户手册产品运转前请认真阅读说明书，并保存好，以备以后查阅。

NO：6004-01000-023目录功能说明 (3)第一章：安全与注意事项 (7)1.1安全标志定义： (7)1.2安全事项： (7)第二章：产品信息 (9)2.1产品命名与铭牌 (9)2.2MD600系列一体化控制器主要技术参数 (10)2.3产品外观及安装尺寸 (13)2.4保养与维护 (16)第三章：安装与接线 (18)3.1系统配置简介 (18)3.2电气安装及接线 (20)第四章：调试工具使用说明 (36)4.1MD600电梯一体化控制器调试工具 (36)4.2小键盘操作器 (36)4.3安卓调试操作器主界面显示 (40)4.4各分界面说明 (41)4.5安卓调试通信通道设置 (42)4.6OP08操作器说明: (43)第五章：应用与调试 (45)5.1电梯调试流程图 (45)5.2电梯调试步骤 (45)5.3电梯功能调试 (52)5.4舒适感调试 (53)第六章：功能参数表 (55)第七章：功能参数说明 (77)7.1F0组电梯规格 (77)7.2F1组主机控制参数 (78)7.3F2组时序曲线参数 (81)7.4F3组时间参数 (84)7.5F4组舒适感调整参数 (86)7.6F5组距离参数 (88)7.7F6组上行平层偏差调整 (89)7.8F7组下行平层偏差调整 (90)7.9F8组楼层显示参数 (90)7.10F9组服务楼层与门布局参数 (91)7.11FA组输入端口设置 (92)7.12FB组输出端口设置 (97)7.13FC组保护功能参数 (99)7.14FD组功能参数 (102)7.15FF组用户参数 (107)7.16FH组监视参数 (107)7.17FL组故障监视参数 (118)7.18FP组驱动故障参数 (120)7.19FU组驱动故障参数 (120)第八章：故障信息 (122)8.1故障类别 (122)8.2故障信息及处理方法 (122)功能说明第一章：安全与注意事项1.1 安全标志定义：本手册中安全注意事项分二类：有关安全标记的说明，表示内容非常重要，请务必遵守。

电梯控制器的操作说明书本操作说明书适用于电梯控制器的用户，帮助您快速了解如何操作电梯控制器，确保电梯运行的稳定和安全。

一、控制器基本操作1.1 电源开关控制器电源开关位于控制箱右上角，向上拨动为开启电源，向下拨动为关闭电源。

1.2 电梯运行模式切换控制器具有手动和自动两种运行模式，手动模式下由操作人员控制电梯的上升和下降，自动模式下由电梯控制器自主控制电梯的上升和下降。

手动模式和自动模式之间的切换，在电梯正常运行的情况下，可以通过控制箱上的模式切换按钮进行切换。

1.3 停止按钮控制器上的停止按钮用于紧急情况下停止电梯的运行，一旦按下停止按钮，电梯立即停止运行，并处于开门状态。

二、控制器维护2.1 定期检查为确保电梯运行的稳定和安全，建议每半年对电梯控制器进行一次定期检查，检查内容包括电源线路、信号线路、控制板卡、继电器等部件的正常工作情况。

2.2 清洁保养电梯控制器的控制箱需保持干燥整洁，防止进水或者灰尘等物质进入控制箱内部，影响电梯控制器的正常工作。

2.3 故障排查在电梯运行过程中如遇到电梯控制器出现故障的情况，建议立即断开电源，并联系专业的维修人员进行排查和修复。

三、安全注意事项3.1 严格按照说明书操作为了保证电梯的运行稳定和安全，建议操作人员严格按照本说明书的操作方法进行操作，避免出现操作不当或者误操作等情况。

3.2 禁止擅自拆卸为确保控制器的正常运行，禁止非专业人员擅自拆卸电梯控制器，并在控制箱上放置非授权人员不得开启的标识。

3.3 保持干燥电梯控制器需保持干燥，防止水或者其他液体进入控制器内部，建议避免在潮湿的环境中使用电梯控制器。

在使用电梯控制器过程中，如果发现任何异常情况或者不正常的声音，建议立即断开电源，并联系专业的维修人员进行检查和修复。

以上是电梯控制器的操作说明书，如有任何疑问或者需要更多帮助，请随时联系我们的客服人员。

可视楼宇对讲使用操作流程：1：业主业主进入单元门无需呼叫，在感应区刷卡可以直接进入（注：门禁卡可直接在物业客服中心领取） 2：访客呼叫室内分机：在门禁主机上面输入相对应的“房号”，本机与所呼叫的分机同时响铃，可视分机同时显示本单元门口主机门前图像，住户接听时、响铃停止进入对讲状态：通话时可要求住户远程开启本单元门的电控锁： 例如：以呼叫住户5楼2号住户为例，中文显示窗口如下：以呼叫住户10楼2号住户为例，中文显示窗口如下（注：地上地下可视分机操作一样）电梯操作使用流程： 1：业 主业主在进入电梯以后，直接在感应区刷卡，楼层键灯亮，电梯自动到指定的楼层，无需按楼层键。

（注：业主卡在物业客服中心领取，电梯卡和门禁卡是同一张卡） 例如：以10楼2号业主为例，业主在进入电梯以后，直接刷卡，楼层键灯亮，电梯会自动到10楼，无需按10楼的楼层键。

2：访客联动访客在门禁主机上呼叫业主，业主在按开锁之后，访客进入电梯，手动按下业主所在的楼层即可。

(注：访客只能到业主所在的楼层) 例如：以10楼2号为例，访客在门禁主机上呼叫了10楼2号业主，业主在确认访客身份之后按下开锁键，访客进入电梯之后按下10楼的楼层键，10楼的楼层键灯亮，电梯到10楼。

（注：电梯授权是有时间限制，访客进入电梯之后，如遇到按业主楼层键的灯不亮，一般是超过了时间限制，解决办法是在门禁主机上重新呼叫业主，业主在给一次开门信号即可，电梯授权时间是：90秒、150秒、210秒、300秒，具体情况请咨询物业客服。

）输入呼叫房号：502或者0502等待5秒 按*号键取消1正在呼叫 0502号住户按*号键取消正在通话： 剩余时间：90秒按*号键挂断23输入呼叫房号：1002等待5秒 按*号键取消1正在呼叫 1002号住户按*号键取消正在通话： 剩余时间：90秒按*号键挂断23。

关于本手册●本手册介绍EC-300电梯控制器接线指南和用户使用说明。

●本文档中的图片说明，可能与您手中产品的图片不符，请以实际产品显示为准。

●本手册中标有“★”的功能为选配功能，不是所有产品都具备，请以实际产品为准。

目录1安全使用须知 (1)1.1重要说明 (1)1.2安装注意事项 (2)2系统简介 (3)2.1铁箱外观及内部结构 (3)2.2梯控管理系统设备组成 (4)2.3技术参数 (5)3电梯控制器接线端子说明 (6)3.1电梯控制器面板上的LED指示灯说明 (6)3.2电梯控制器接线端子功能说明 (7)3.3选线说明 (8)4电梯控制器的接线说明 (9)4.1电梯控制器联网布线 (9)4.2连接电源 (10)4.3以太网连接电脑 (11)4.4梯控与电梯按钮接线 (12)4.5手动、紧急、消防、TAMPER接口说明 (13)4.6扩展板的接线 (15)4.7电梯管理系统的安装 (16)4.8电梯控制器系统供电结构 (17)5电梯控制器的操作说明 (18)5.1在万傲瑞达软件添加设备 (18)5.1.1登录软件 (18)5.1.2在软件添加设备 (18)5.1.3在软件修改电梯控制器IP地址 (20)5.1.4在软件添加扩展板 (23)5.1.5在软件添加读头 (24)5.1.6在软件设置梯控规则 (29)5.2用户在FI5000上验证 (34)5.3电梯控制器对接动态二维码 (35)5.3.1在软件端启用动态二维码 (35)5.3.2访客身份登录万傲瑞达助手 (36)5.3.3员工身份登录万傲瑞达助手 (37)6通讯连接 (38)6.1连网布线说明 (38)6.2TCP/IP网络通信方式 (38)7其他 (40)7.1U盘升级 (40)7.2恢复出厂设置 (40)8附件：蜂鸣器、指示灯提示列表 (41)隐私保护政策 (42)1安全使用须知1.1重要说明1.阅读、遵循并保留本用户手册：操作设备之前，必须阅读并严格遵循所有安全及操作说明。

韦伯电子电梯控制器使用手册W P-C A N-3200电梯控制器Lift Controller用户手册User ManualH_V er1.0 &ef如有更改，恕不通知Subject to change without notice无锡韦伯电子有限公司前言WP-CAN微机控制系统适用于6m/S以下，全集选64层以内VVVF电梯控制系统。

该系统主要有以下一些功能特点：①3200 采用双CPU 结构, 两个CPU 都为PHILIPS 的32位ARM 芯片，它是基于一个支持实时仿真和跟踪的32 位的微控制器，带有256k 字节嵌入的高速Flash 存储器。

128 位的存储器接口和独特的加速结构使32 位代码能够在最大时钟速率(3200 为44M ) 下运行。

②采用CANBus局域网串行通讯技术，通讯速度高达125Kbit/S，指令通讯延时<9ms，控制实时性强、信号响应快。

③轿厢和外呼分别采用1个独立的CAN 通讯口，彼此间互不干涉，极大的提高各自总线的通讯效率。

④无以伦比的通讯接口性能，8 路独立带有先进的验收滤波器的CAN 通讯口，3路RS232 口，1路RS485口，极大的提高功能扩展能力。

⑤采用大屏幕液晶显示器，中文/英文菜单式操作，方便简洁，分级密码进行参数设置，安全可靠，还可进行故障查询、运行记录查询（运行时间、次数）等操作。

⑥自带实时时钟、故障判断功能，能自动记录故障发生类型、时间，给电梯维护、故障处理提供有力的手段。

⑦系统采用模块化结构，内指令板直接处理轿内信号及完成门机控制，全串行通讯结构，安装省时、省力。

⑧可提供远程监控功能，可提供并联、群控功能。

⑨外呼指令板与层显一体化设计，采用点阵显示模块，运行方向指示滚动显示，能动态反应当前电梯运行速度，生动直观。

⑩线路板采用SMT（表面贴装技术）焊接工艺，线路板加工质量可靠，外型美观、小巧。

低功耗系统设计，主板功率<1W。

安全注意事项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。

本说明书有关安全注意事项的的等级分为“注意”和“危险”两级。

注意危险：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。

：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。

1．确认及安装注意●受损的变频器和零部件不全的变频器，切勿安装。

●请安装在金属等不易燃烧的材料上，以免发生火灾。

●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。

●请确定已安装牢靠。

否则，可能会掉下来砸伤人。

2．布线注意●请确认交流主回路电源的电压与变频器的额定电压是否一致。

切勿对变频器进行耐电压试验。

●请勿将电源接到输出U、V、W端子上。

危险●接线前，请确认输入电源是否处于OFF状态。

●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。

，●非专业电气工程人员，请勿进行接线作业。

3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。

·请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。

危险●请务必在装上外壳后再接通电源。

接通电源前请将开关置于OFF位置。

●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。

4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。

●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。

●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。

5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。

1、安全注意事项．2．目录3．接线3-1变频器接线圈3-2控制器接线4．操作4一、l各按键功能及指示4-2基本操作4-3系统参数．5．其它参数5--1 相关技术参数5--2电气参数6．调试说明6-1两个关键词的解释6-2门机控制器调试的具体步骤7．故障处理8、其它8-1废物处理8-2咨询修理9、附页，附页1：门机安装注意事项附页2：双折门机直粱安装示意图附页3；轿顶安装示意图1- 1●标牌内容TYPE: ACVFSOURCE: 1Φ200-240V 50/60Hz OUTPUT: 0.5KV A l.5SER.NO.: 06AA-0888额定输出电流额定输入电流生产号（例如0888，0889）2、外观和各部分的名称正向视图3-1控制器接线插座号端子及标识功能插座端子及标识功能电源相线接地电源中性线电机端子接地开门指令公用关门指令开门到位公用关门到位公用位置公用外接开门到位（到位接通）接地外接关门到位开关外接关门到位开关注：P3开关门指令输入，要求是开关量无源输入。

流程简述1.工作人员〔单个楼层权限〕在-2、-1楼电梯厅手动呼叫电梯到所在楼层，等电梯到达所在楼层，进入电梯轿厢刷卡〔电梯自动点亮所在楼层按键〕到达要去的楼层；工作人员在1楼大厅，那么需刷卡通过通道闸机管理系统，在1楼电梯厅手动呼叫电梯到所在楼层，等电梯到达所在楼层，进入电梯轿厢刷卡〔电梯自动点亮所在楼层按键〕到达要去的楼层。

2.物管人员〔多个楼层权限〕在-2、-1楼电梯厅手动呼叫电梯到所在楼层，等电梯到达所在楼层，进入电梯轿厢刷卡手动选择要去的楼层；工作人员在1楼大厅，那么需刷卡通过通道闸机管理系统，在1楼电梯厅手动呼叫电梯到所在楼层，等电梯到达所在楼层，进入电梯轿厢刷卡手动选择要去的楼层。

3.访客人员〔单个楼层权限〕：访客在-2、-1楼电梯厅外，需要在身份证刷卡处刷身份证验证后，才能使用访客呼叫主机与对应的访客呼叫分机通话〔按取要去的楼层号，例：0501〕，访客呼叫分机〔前台处〕确认访客身份后，按授权键的同时会向电梯送出启动信号，IC卡电梯控制系统送出访客可以到该层的信号，当电梯下到-2、-1〔需要访客手动呼叫〕楼时，访客进入电梯后，按下呼叫的楼层按键，那么登记启动电梯，而其他未授权的楼层，访客无法按键登记〔访客可以乘坐的电梯，指定到1、2、3号电梯〕。

4.访客人员员〔单个楼层权限〕：访客在1楼电梯厅外，需要在身份证刷卡处刷身份证验证后，才能使用访客呼叫主机与对应的访客呼叫分机通话〔按取要去的楼层号，例：0501〕，访客呼叫分机〔前台处〕确认访客身份后，按授权键的同时会向电梯送出启动信号，访客即可在指定的通道闸机进入电梯厅，IC卡电梯控制系统送出访客可以到该层的信号，当电梯下到1〔需要访客手动呼叫〕楼时，访客进入电梯后，按下呼叫的楼层按键，那么登记启动电梯，而其他未授权的楼层，访客无法按键登记〔访客可以乘坐的电梯，指定到1、2、3号电梯〕。
