荧光显微镜操作说明书欢迎使用我司生产的荧光显微镜。

为了能够准确并顺利地操作该设备，我们为您提供了以下的操作说明书。

请仔细阅读并按照步骤进行操作，以确保获得最佳的观察效果。

1. 安装与准备1.1 确保在操作荧光显微镜之前，您已经将其安放在一个平稳的台面上。

确保设备的底部有足够的空间，并保持周围环境整洁，避免灰尘、湿气和其他杂物对设备的影响。

1.2 使用专用的电源线将荧光显微镜连接到稳定的电源插座上。

1.3 确保荧光灯泡已正确安装，轻轻旋紧螺丝，使用调节凸轮进行灯泡亮度的调节。

2. 样本准备2.1 在操作荧光显微镜之前，准备好待观察的样本。

样本可以是细胞、组织切片、荧光染料等。

确保样本已经标记或染色，以与荧光显微镜的工作原理相符。

2.2 使用移液管将样本滴到盖玻片上，并轻轻覆盖一个玻璃片或载玻片。

确保样本层均匀薄且没有气泡。

3. 荧光显微镜操作步骤3.1 打开荧光显微镜的电源开关，并将放大倍数调至最低。

3.2 调节聚焦旋钮，使样本清晰地呈现在目镜中。

3.3 通过调节荧光滤光片，选择适当的荧光波长进行观察。

3.4 使用荧光显微镜配套的光源控制器来调节荧光灯的亮度。

3.5 通过调节眼PIE镜，使左右目镜成像重叠，获得清晰的三维像。

4. 荧光显微镜的功能与特点4.1 荧光显微镜具备普通显微镜的观察功能，同时能够通过荧光染色技术研究生物样本。

4.2 荧光显微镜的激发光源与观测光路相分离，可以有效地抑制杂散光的干扰，提高观测质量。

4.3 荧光显微镜配备多种滤光片和滤镜，可选择不同波长的激发光源和观测光源进行观察与记录。

4.4 荧光显微镜配备数字相机接口，可方便地连接到计算机进行图像采集和分析。

5. 注意事项5.1 使用前请仔细熟悉该设备的使用说明，并遵循安全操作规范。

5.2 操作荧光显微镜时，请注意保持实验环境的整洁和无尘，确保样本不受外界污染。

5.3 荧光显微镜操作结束后，将其电源开关关闭，并确保设备处于干燥通风的环境中。

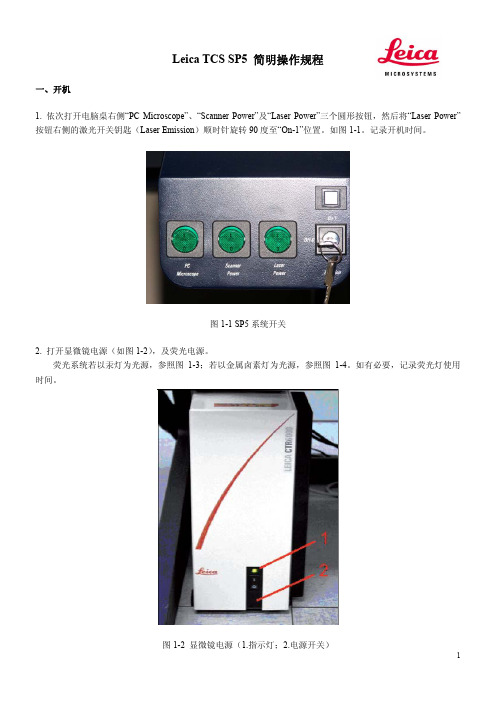

Leica TCS SP5 简明操作规程一、开机1. 依次打开电脑桌右侧“PC Microscope”、“Scanner Power”及“Laser Power”三个圆形按钮，然后将“Laser Power”按钮右侧的激光开关钥匙（Laser Emission）顺时针旋转90度至“On-1”位置。

如图1-1。

记录开机时间。

图1-1 SP5系统开关2. 打开显微镜电源（如图1-2），及荧光电源。

荧光系统若以汞灯为光源，参照图1-3；若以金属卤素灯为光源，参照图1-4。

如有必要，记录荧光灯使用时间。

图1-2 显微镜电源（1.指示灯；2.电源开关）图1-3 汞灯电源（1.电源开关；2.汞灯使用时间显示）图1-4 EL6000荧光电源（1.电源开关；2.荧光灯使用时间显示；3.shutter；4.荧光强度控制）3. 双击电脑显示屏桌面上的“LAS AF”图标启动徕卡共聚焦软件。

如图1-5。

图1-5 LAS AF图标4. 如需使用快扫系统，在“Activate Resonant Scanner”选项前打勾。

如图1-6。

图1-6 快扫或高分辨成像系统模式5. 点击“OK”以打开软件。

如图1-7。

打开后显示LAS AF基本界面。

如图1-8。

图1-7 LAS AF启动界面图1-8 LAS AF基本界面二、在显微镜下观察样品1. 选择合适的物镜，可通过显微镜主机右侧的物镜转换按钮，如图2-1，或软件中的“Objectives”键进行选择，如图2-2。

图2-1 显微镜主机右侧部分（1. 调焦按钮；2. 物镜转换按钮）图2-2 通过软件选择物镜2. 将样品置于载物台上，在明场条件下选择合适的视野。

通过显微镜主机右侧的按钮进行调焦，以及显微镜主机左侧的“INT”功能键调节光强。

如图2-3。

2图2-3 显微镜主机左侧部分功能键（1. 透射与反射切换按钮；2. 孔径光阑调节按钮；3. 光强调节按钮；4. 视场光阑调节按钮）3. 按“TL/IL”功能键转换至荧光观察方法，通过显微镜前面板的按钮选择合适的荧光滤块，进行样品的荧光观察。

Leica荧光显微镜操作指南荧光显微镜型号:Leica DMR生产商:德国Leica公司Leica荧光显微镜操作指南有关显微镜的的结构：荧光显微镜荧光汞灯:荧光汞灯价格昂贵，样品应集中观察，荧光光源关闭后距离下次开机时间须在30分钟以上，否则会大大降低你观察的效果及灯泡的寿命。

更换新的灯泡后第一次使用必须持续15, 30分钟后方可关闭荧光电源。

光圈:孔径光阑挡板，荧光转换光路倾斜器:照明视场光阑：一般调至最大不动变倍器：1.0X ,Bose 一般不用只有在相差时选用。

照相机拍照转换档：不拉出为不能拍照只能观察，拉出一半即能观察乂可拍照，全部拉出只能拍照L1镜观察不到。

筒：双目镜HC荧光滤光片1为普通光2为蓝光3为绿光4为紫外光物镜转盘：100倍为油镜，40倍与100倍之间应有空挡便于加油取片。

（注意: 转换镜头时应转动物镜转盘齿轮，不应转动物镜，否则会导致物镜过紧或过松，易使物镜损坏。

）载物台:上有压片夹（注意:放取样本时应扳动压片夹小夹不应直接扳动压片夹）XY调节机械装置:将样品前后左右移动聚光镜转盘：10倍以上要用聚光镜相差环:H明场直接观察亮1、2、3、相差，观察不染色的样品D暗场主要用于观察金属材料显微镜臂上有焦距调节，粗的调节钮为粗调调节幅度较大，细的调节钮为细调，调节幅度小慢调节。

基座：A孔径光阑高大低小，相差时最大视场光阑一般最大Gray on光强减少，off光强增大DLF（ Day Light Filter ）一般白光滤片N4灰度滤片减少1/4Green：绿色滤片B调中操作指南：1（使用显微镜询，请打开空调除湿一小时。

若不除湿观察样品所拍的照片中会留下水渍状斑。

2.打开总电源，打开电脑，打开电脑桌面上的的Adobe Photoshop软件的下拉菜单Import Leica.3打开显微镜上的电源。

注意只有进行荧光观察时才能打开荧光电源，否则不要打开，以免影响高压汞灯的寿命。

其它同普通显微镜的操作注意事项。

徕卡徕卡测量显微镜安全操作及保养规程1. 引言徕卡徕卡测量显微镜是一种常用的实验室设备，广泛应用于生物学、医学、物理学等领域。

为了确保设备的正常运行和延长使用寿命，正确的操作和适当的保养非常重要。

本文档将介绍徕卡徕卡测量显微镜的安全操作规程以及保养要点。

2. 安全操作规程2.1 准备工作在使用徕卡徕卡测量显微镜之前，需要进行以下准备工作： - 保证工作区域安全整洁，避免杂物堆放。

- 确保设备稳固放置在平坦的台面上。

- 检查电源线是否连接稳固，插头是否完好。

- 检查显微镜光源是否正常工作。

2.2 操作步骤正确的操作徕卡徕卡测量显微镜可以保证观察到清晰的图像，并确保个人安全。

以下是操作步骤的简要说明： 1. 打开显微镜电源并调整亮度。

2. 调节目镜和物镜，使得目标物体清晰可见。

3. 使用焦距调节按钮调整焦距，以获得更清晰的图像。

避免过度调节导致破坏物镜。

4. 使用准确的测量标尺对目标物体进行测量。

5. 使用标本盖片保护目标物体，避免触碰镜头或者目标物体。

6. 使用移动平台进行样本移动，避免使用手指直接触碰样本或镜头。

7. 使用合适的孔径和倍率进行观察，避免使用过大倍率导致图像模糊或畸变。

2.3 注意事项在操作徕卡徕卡测量显微镜之前，需要注意以下事项： 1. 镜头和样本可能会产生热量，避免触碰以防烫伤。

2. 在操作过程中，尽量避免震动和冲击，以免影响图像质量。

3. 注意保持适当的姿势，避免长时间弯腰或者歪曲身体造成不适。

4. 在调节焦距时，轻轻旋转，避免过大力度的调整。

3. 保养规程适当的保养可以延长徕卡徕卡测量显微镜的使用寿命，并保证其正常工作。

以下是一些保养要点： 1. 定期清洁镜头和样本盖片，使用干净而柔软的棉纱或者镜头纸轻轻擦拭。

2. 避免使用有机溶剂或强酸碱溶液清洁镜头，以免损坏镀膜和镜片。

3. 存放在干燥、通风的环境中，避免受潮或过热。

4. 定期检查电源线和插头的连接情况，并保持清洁干燥。

Leica TCS SP2 激光共聚焦显微镜系统操作手册一、荧光显微镜Leica DMRE的使用A：步距调节B：电动升台按钮C：电动降台按钮D：微调E：上限设置F：下限设置1、观察、扫描转换拉杆2、卤素灯开关3、透射光探测器开光横档4、荧光光路开关5、荧光滤镜转盘1：DAPI；2：TRITC；3：FITC；4：SCAN6、镜头侧DIC棱镜转盘7、与镜头相配DIC滤块8、起偏器9、检偏器10、镜头侧DIC棱镜微调旋钮11、光强调节纽12、减光滤光片13、孔径光阑14、视场光阑选择合适的镜头Leica TCS SP2 镜头配置镜头类型使用介质放大倍率/数值孔径编号HC PL APO CS DRY 10X /0.4 506511HC PL APO CS DRY 20X/ 0.7 506513HC PL APO CS DRY 40 X 0.85/ CORR 506140HC PL APO Ibd.BC OIL 63X /1.4 506192Leica TCS SP2 AOBS 镜头配置镜头类型使用介质放大倍率/数值孔径编号HC PL FLUOTAR DRY 10X/0.3 506505HC PL FLUOTAR DRY 20X/0.5 506503HCX PL APO OIL 40X/1.25-0.75 506176HC PL APO Ibd.BC OIL 63X/1.4 506192 HCX PL APO CS OIL 100X/1.40-0.70 506038 WATER HCX APO L U-V-I WA TER 63X/0.9 506148荧光观察荧光光路开关至“O”位，转轮至“1.0×”位，转换拉杆完全推进，荧光滤块换到相应号位（1：DAPI；2：TRITC；3：FITC；4：SCAN）图像输出扫描荧光光路开关至“I”位，转轮至“UV”位，转换拉杆完全拉出，荧光滤块换到4：SCAN）荧光观察（以油镜观察为例）1、样品正面朝上正确放在显微镜样品台上，点上镜油。

Leica DM5000B 荧光显微镜使用注意事项
1.观察明场只开启显微镜电源，观察荧光，显微镜和汞灯电源都需要开启；
2.汞灯开启>0.5h才能关闭，关闭>0.5h才能再次开启；
3.观察明场请用桌面LAS V
4.0软件，观察荧光用LAS AF软件；
4.换物镜时，应使用物镜转盘，禁止硬掰物镜镜头；
5.聚焦过程中，严禁用力过猛压碎载破片或损坏镜头；
6.观察过程中需要裸手操作；
7.数据保存
图片禁止保存在桌面，请在新加卷E盘下以“时间和姓名的拼音”新建文件夹并保存；
保存路径不能出现中文汉字；
数据用光盘或格式化的U盘拷贝，未经允许不得删除任何数据或文件；
8. 如使用过油镜，要及时用擦镜纸（光面）沾100％乙醇擦干净；
9. 使用完毕请填写使用记录本，并在“异常情况说明及备注”处注明汞灯的起止时间。

显微镜电源(1.指示灯；2.电源开关) 汞灯电源(1.电源开关；2.汞灯使用时间显示)。

Leica共聚焦显微镜使用说明Step 1: 打开PC电源——“1”Step 2: 打开汞灯控制开关——“2”Step 3: 打开中控盒——“3”Step 4: 打开计算机主机——“4”，启动计算机。

注：计算机操作系统启动后方可继续开机！！Step 5: 顺序打开激光器电源Scanner—“5”，激光冷却系统LASER Ar/ArKr—“6”★注：须确认冷风开启后方可打开激光电源！！！！！Step 6: 将上图虚线框中激光功率控制旋钮——“6.5”顺时针旋转60°左右。

Step 7: 将上图所示488 nm激光管开关——“7”钥匙沿顺时针旋转约120°至显示灯亮，再将钥匙旋回竖直位置Step 8: 依次将上图所示543/594 nm激光管开关——“8”和633 nm 激光管开关——“9”钥匙沿顺时针旋转约90°至显示灯亮。

Step 9:依次打开半导体激光器电源——“10”和405 nm激光管开关——“11”，（“11”的开启方式同“8”、“9”。

）Leica共聚焦显微镜关机顺序及注意事项Step 1: 关闭软件→拷贝Data→关闭计算机Step 2: 依照开机顺序倒序关闭各个开关，由”11”→”7”, ”5”→”1”。

★注：（1）冷风——”6”不能立即关闭！！须在关闭所有硬件设备30min 后方可关闭，以使激光管完全冷却，延长使用寿命。

（2）PC电源——“1”须在电脑确定关闭后方可关闭！！数据采集Step 1: 实验前扫描样本片观察激光通路是否正常工作。

Step 2: 上样，须轻起轻落科勒照明系统，选择合适倍数物镜，通过FLUO键选择相应荧光通道，调节载物台和焦距，找到合适视野。

Step 3: 点击由Visual→Scan，点击选择扫描模式，如xy, xyz, xyt, xyzt, xyλ etc..点击选择扫描格式（一般为默认值512*512）。

Step 4: 点击打开Beam path setting窗口，对光路和检测器进行设置。
