石油化工设备在化工行业中的应用一、引言石油化工设备是指在石油化工生产中使用的各种设备，主要包括反应器、分离器、换热器、储罐、管道等。
石油化工设备在化工行业中的应用非常广泛，涉及到石油加工、石化产品生产、塑料制造、合成纤维生产等多个领域。
本文将从石油化工设备的应用领域、主要设备及其作用、石油化工设备的发展趋势等方面进行探讨。
二、石油化工设备的应用领域1. 石油加工石油加工是石油化工行业的重要领域，主要包括炼油、裂化、重整、脱硫、脱氮等工艺。
在这些工艺中，石油化工设备的应用非常广泛。
例如，在炼油过程中，需要使用蒸馏塔、加热炉、换热器等设备进行原油分离、加热、冷却等操作。
在裂化和重整工艺中，需要使用反应器、分离器、加热炉等设备进行反应、分离、加热等操作。
在脱硫、脱氮工艺中，需要使用吸收塔、脱硫反应器、脱硝反应器等设备去除废气中的硫氧化物和氮氧化物。
2. 石化产品生产石化产品是指从石油、天然气等石化原料中加工出来的化学产品，主要包括乙烯、丙烯、苯乙烯、聚乙烯、聚丙烯、聚苯乙烯等。
在石化产品生产中，石油化工设备的应用也非常广泛。
例如，在乙烯生产中，需要使用蒸馏塔、分离器、反应器等设备进行乙烯和其他杂质的分离、反应等操作。
在聚乙烯生产中，需要使用反应器、分离器、储罐等设备进行聚合、分离、储存等操作。
3. 塑料制造塑料是石化产品的一种，是一种高分子化合物，通常是由单体聚合而成。
在塑料制造中，石油化工设备的应用也非常广泛。
例如，在聚氯乙烯制造中，需要使用反应器、分离器、加热炉等设备进行氯乙烯的聚合、分离、加热等操作。
在聚丙烯制造中，需要使用反应器、分离器、储罐等设备进行聚合、分离、储存等操作。
4. 合成纤维生产合成纤维是一种人造纤维，主要由聚酯、聚酰胺、聚丙烯等高分子材料制成。
在合成纤维生产中，石油化工设备的应用也非常广泛。
例如，在聚酯纤维生产中，需要使用反应器、分离器、加热炉等设备进行聚酯聚合、分离、加热等操作。
石油化工行业生产设备清单石油化工行业是指以石油和天然气为主要原料，通过一系列的化学反应和物理过程，生产出各种化工产品的行业。
在石油化工生产过程中，各类生产设备起到至关重要的作用。
本文将详细列举石油化工行业生产设备的清单，以便于了解行业内各种设备的功能和用途。
一、原料处理设备1. 原料储存罐：用于储存石油和天然气等原料，保证生产过程中的连续供应。
2. 原料加热炉：将原料加热至适宜的温度，以便后续反应的进行。
3. 分离器：用于将混合物中的不同组分分离开来，如沉淀物、液体和气体等。
4. 过滤器：用于去除原料中的杂质和固体颗粒，确保后续反应的顺利进行。
二、反应设备1. 反应釜：用于进行各种化学反应，如聚合反应、酯化反应等。
2. 蒸馏塔：用于将反应产物进行分馏，得到不同纯度的化工产品。
3. 反应器：用于进行催化反应，提高反应速率和产物纯度。
三、传热设备1. 加热炉：用于提供反应过程中所需的热能，保持适宜的反应温度。
2. 冷却器：用于降低反应产物的温度，使其达到可操作和贮存的温度。
3. 换热器：用于将热能从高温流体传递给低温流体，实现能量的回收和利用。
四、分离设备1. 萃取塔：用于将混合物中的有机物和溶剂进行分离，得到纯度较高的有机物。
2. 结晶器：用于将溶液中的溶质结晶出来，得到纯度较高的晶体产物。
3. 干燥机：用于将湿润的产物去除水分，提高产物的稳定性和质量。
五、贮存和输送设备1. 储罐：用于储存化工产品，保证其安全和稳定。
2. 输送管道：用于将化工产品从生产设备输送至储罐或下一个生产环节。
3. 泵：用于将化工产品从低压区域输送至高压区域，保证流体的连续性和稳定性。
六、控制和监测设备1. 仪表仪器：用于监测和控制生产过程中的温度、压力、流量等参数。
2. 自动化控制系统：用于实现生产过程的自动化控制，提高生产效率和产品质量。
3. 安全监测设备：用于监测生产过程中的安全状态，及时发现和处理安全隐患。
以上是石油化工行业生产设备的清单，这些设备在石油化工生产过程中起到了至关重要的作用。
石油化工设备分类 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】石油化工设备分类化工装置设备分类标准很多也很复杂，这里只应用“石油化工设备分类“的方法，简单介绍。
炉类1．加热炉(包括箱式、管式、圆筒式)2．煤气(油)发生炉3．干馏炉4．裂解炉5．转化炉6．脱氢炉7．制氢炉8．其它塔类1．筛板塔 2．浮阀塔3．泡罩塔 4．填料塔 5．焦炭塔6．冷却塔7．其它反应设备类1．聚合反应器2．加氢反应器3．裂化反应器4．重整反应器5．歧化反应器6．异构化反应器7．合成塔8．其它贮罐类1．金属贮罐2．球形罐3．非金属贮罐4．气柜5．带搅拌罐6．其它换热设备类1．固定管板式换热器2．浮头式换热器 3．U形管式换热器4．板式换热器5．套管式换热器6．蒸发器7．空冷器8．废热锅炉9．其它化工机械类1．离心机2．真空过滤机3．叶片过滤机4．板式压滤机5．振动机6．成型机7．混炼机8．挤压机9．切粒机10．输送机11．搅拌机12．干燥机13．结晶机14．包装机化纤机械类1．抽(纺)丝机2．牵伸机3．水洗机4．柔软处理机5．烘干机6．卷曲机7．卷绕(折叠)机8．加捻机9．拉毛机10．牵伸机11．切断机12．针梳机13．打包机14．假捻机15．其它通用机械类1．泵(1)离心泵(2)往复泵(3)比例泵(4)齿轮泵(5)真空泵(6)螺杆泵(7)旋涡泵(8)刮板泵(9)屏蔽泵2．压缩机(1)离心式压缩机(2)往复式压缩机(3)螺杆式压缩机(4)回转(刮板)式压缩机(5)其它3．鼓风机(1)离心式鼓风机(2)罗茨鼓风机(3)轴流式风机动力设备1．工业锅炉2．汽轮机3．蒸汽机4．内燃机5．电动机(100kW及以上)6．交、直流发电机7．变压器(100kVA及以上)8．开关柜仪器、仪表类1．测量仪表2．控制仪表3．质量仪表4．电子计算机机修设备类1．机床(1)车床(2)铣床(3)镗床(4)刨床(5)磨床(6)插床(7)钻床(钻孔直径在25mm及以上)(8)齿轮加工机床(9)动平衡机2．化铁炉(0．5t及以上)3．炼钢炉(0．5t及以上)4．热处理炉5．加热炉6．锻锤7．压力机(或水压机)8．卷板机9．剪板机10．电焊机11．其它起重运输和施工机械类1．起重机(1)桥式吊车(2)汽车(轮胎)吊车(3)履带吊车(4)塔式吊车(5)龙门吊车(6)电动葫芦(3t及以上)2．皮带运输机3．翻板车4．叉车5．蒸汽机车6．电动机车7．内燃机车8．汽车(1)载重汽车(2)三轮卡车(3)拖车(4)消防车(5)救护车9．槽车10．拖拉机11．推土机12．挖掘机13．球磨机14．粉碎机其它(前十二类未包括进去的其它设备)。
动设备定义、种类（1）石油化工动设备定义石油化工动设备是指在石油化工生产装置中具有转动机构的工艺设备。
（2）石油化工动设备种类石油化工动设备种类可按其完成化工单元操作的功能进行分类，一般可分成流体输送机械类、非均相分离机械类、搅拌与混合机械类、冷冻机械类、结晶与干燥设备等。
1J411022 动设备（容积泵、离心泵、往复式压缩机、离心式压缩机等）的结构及工作原理（1）容积泵的结构及工作原理容积泵又称“正位移泵”。
通过若干封闭的充满液体的空间（如缸体），周期性地将能量施加于液体，使液体压力直接增加到所需值的泵，包括往复泵、转子泵等。
1）往复泵往复泵是活塞泵、柱塞泵和隔膜泵的总称，它是容积式泵中应用比较广泛的一种。
按驱动方式，往复泵可分为机动泵（电动机驱动）、直动泵（蒸汽、气体或液体驱动）和手动泵三大类。
往复泵是通过活塞的往复运动直接以压力能的形式向液体提供能量的液体输送机械。
①活塞泵活塞泵的主要部件是泵缸、活塞、活塞杆、单向开启的吸入阀和排出阀。
泵缸内活塞与阀门间的空间为工作室。
②计量泵计量泵又称比例泵，其装置特点是通过改变柱塞的冲程大小来调节流量，当要求精确输送流量恒定的液体时，可以方便而准确地借助调节偏心轮的偏心距离，改变柱塞的冲程来实现。
有时，还可通过一台电机带动几台计量泵的方法将几种液体按比例输送或混合。
③隔膜泵当输送腐蚀性液体或悬浮液时，可采用隔膜泵。
隔膜泵实际上就是柱塞泵。
隔膜式计量泵可用来定量输送剧毒、易燃、易爆和腐蚀性液体。
2）转子泵转子泵又称回转泵，属正位移泵，它们的工作原理是依靠泵内一个或多个转子的旋转来吸液和排液的。
石油化工中较为常用的有齿轮泵和螺杆泵。
①齿轮泵目前石油化工中常用的外啮合齿轮泵的结构泵壳内有两个齿轮，其中一个为主动轮，它由电机带动旋转；另一个为从动轮，它是靠与主动轮的相啮合而转动。
两齿轮将泵壳内分成互不相通的吸入室和排出室。
当齿轮旋转时，吸入室内两轮的齿互相拨开，形成低压而将液体吸入；然后液体分两路封闭于齿穴和壳体之间随齿轮向排出室旋转，在排出室两齿轮的齿互相合拢，形成高压而将液体排出。
石油化工行业动设备介绍石油化工行业是国民经济中最重要的一部分，其生产涵盖了大大小小的石油化工生产企业。
在这些企业中，动力设备是其中最核心的组成部分之一。

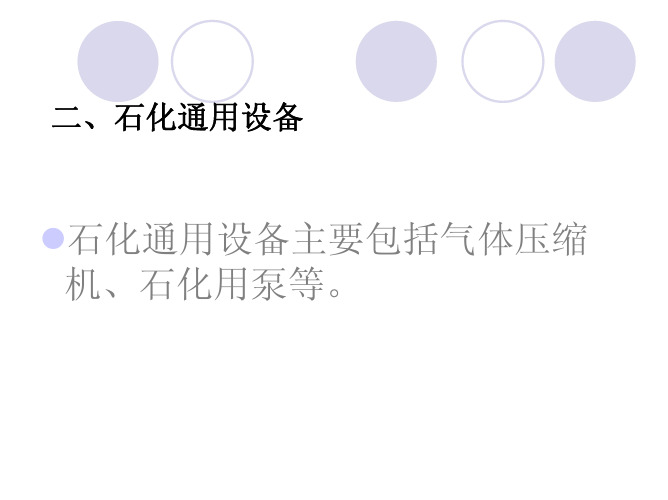

动力设备主要包括以下几类：1.压缩机在石油化工过程中，压缩机是不可缺少的设备之一。
它们主要用于将气体压缩，从而加速反应速率，提高反应效率。
压缩机的种类主要分为柱塞式、螺杆式和离心式等。
不同类型的压缩机可适用于不同的石油化工生产过程。
2.泵类设备石油化工生产过程中，液体的输送和处理是至关重要的。
在完成这些任务的过程中，可以上述的泵类设备，例如离心泵、齿轮泵、螺杆泵、柱塞泵等等。
这些设备可提供高流量、高压力、可靠的输送和泵送能力，从而更加有效地完成各种液体的输送工作。
3.离心机离心机是一种以离心力为驱动力，对液体或气体进行分离的设备。
它们通常用于从液体混合物中提取具有高浓度的单一成分，从而实现纯化、分离和分离成分的目的。
在石油化工生产过程中，离心机的应用很广泛，例如在之中油浸提取、天然气去除有毒有害成分等各方面都有广泛的应用。
4.换热器换热器是一种将热能从一个介质传递到另一个介质的设备。
在石油化工生产过程中，换热器通常用于控制温度和冷却或升温。
石油化工行业中存在各种类型的换热器，例如管壳式换热器和板式换热器等。
在石油化工生产过程中，它们可以用于下列方面：(1) 从石油中提取液体(2) 从原石油蒸馏塔中提取气体(3) 调节炼油厂内的温度(4) 将废料沉淀液体冷却(5) 控制气体燃烧室的温度5.传动装置在各种设备中，传动装置扮演着极为重要的角色。
它们通常是用于传递信号或能量的机械装置。
在石油化工生产运用中，不同的设备需要不同类型的传动装置，例如离心泵使用减速机等等。
为提高设备效率和延长设备寿命，选用合适的传动装置也是至关重要的。
总之，在石油化工行业中，设备质量优良的动力设备对于石油化工生产企业的持续发展非常重要。
只有选用符合行业标准，安装稳定、性能卓越的设备，才能够在石油化工行业中持续地赢得市场并取得巨大的经济利益。
石油化工自动化设备石油化工自动化设备是指在石油化工生产过程中，利用先进的自动化技术和设备，实现对生产过程的监控、控制和管理。
它能够提高生产效率、降低生产成本、提高生产安全性，是石油化工行业的重要组成部分。
一、设备概述石油化工自动化设备包括监控系统、控制系统、仪表设备、执行机构等。
监控系统主要用于实时监测和显示生产过程中的各种参数和状态，如温度、压力、流量等。
控制系统则根据监控系统的反馈信息，对生产过程进行自动调节和控制。
仪表设备用于测量和检测各种参数，执行机构则根据控制系统的指令执行相应的动作。
二、设备特点1. 高度自动化：石油化工自动化设备采用先进的自动化技术，能够实现生产过程的全自动化控制，减少人工干预，提高生产效率和稳定性。
2. 高精度测量：仪表设备采用精密的传感器和测量技术，能够对温度、压力、流量等参数进行高精度的测量和监测，确保生产过程的准确性和稳定性。
3. 快速响应能力：控制系统具有快速响应的能力，能够及时调整和控制生产过程中的各种参数，保证生产过程的稳定性和安全性。
4. 可靠性高：石油化工自动化设备采用高可靠性的硬件和软件设计，能够在恶劣的工作环境下正常运行，并能够自动检测和排除故障，提高设备的可靠性和稳定性。
三、应用领域石油化工自动化设备广泛应用于炼油、石化、天然气等领域。
在炼油过程中，它可以实现原油的加热、蒸馏、催化裂化等过程的自动控制；在石化过程中，它可以实现聚合、裂解、氧化等反应过程的自动控制；在天然气加工过程中，它可以实现气体的分离、脱硫、脱水等过程的自动控制。
四、优势和效益1. 提高生产效率：石油化工自动化设备能够实现生产过程的全自动化控制，减少人工干预，提高生产效率，降低生产成本。
2. 保证产品质量：通过精密的测量和控制，石油化工自动化设备能够保证产品的质量稳定性，提高产品的一致性和可靠性。
3. 提高安全性：石油化工自动化设备能够实时监测和控制生产过程中的各种参数和状态，及时发现和处理异常情况，提高生产过程的安全性。
石油化工行业学习资料——工艺设备（基础）1、化工机械化工生产中所使用的机械设备的总称，包括化工设备与化工机器。
化工设备指静止设备，如各种塔、换热器；化工机器指动设备，如各种压缩机、泵等。
化工设备主要由化工容器和不同的设备内件所组成。
化工容器是化工生产中所使用的化工设备外部壳体的总称。
2、容器的分类（1）按原理与作用反应容器：反应塔、分解塔、合成塔、蒸压釜等换热容器：热交换器、蒸发器、冷凝器、管壳式余热锅炉、加热器等分离类容器：洗涤塔、过滤器、吸收塔、干燥塔、分离器、缓冲器等储存类容器：各种储罐（2）按支撑形式：立式容器和卧式容器3、压力容器结构基本承压部件：筒体、封头、密封装置（法兰、密封元件、坚固件）、开孔、接管、支座附件：安全附件（安全阀、爆破片）、测量与控制仪表4、塔设备的分类按操作压力分：加压塔、减压塔、常压塔按化工单元操作分：精馏塔、吸收塔和解吸塔、萃取塔、反应塔、再生塔、干燥塔按气液接触的基本构件分：填料塔、板式塔5、填料塔包括填料、喷淋装置、液体再分布装置、填料的支撑结构、除沫器塔设备喷淋装置分类：管式喷淋型、莲蓬头式、盘式、溢流式、槽式6、板式塔塔板分为整块式塔板和分块式塔板。
塔分为泡罩塔和浮阀塔。
7、换热设备按热量的接受方式分为：（1）表面式换热器：温度不同的两种液体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的热交换器。
（2）蓄热式换热器：借助于由固体构成的蓄热体，把热量从高温流体传递给低温流体，蓄热体与高温流体接触一定时间，接受和储蓄了一定热量，然后与低温流体接触一定时间，把热量释放给低温流体。
蓄热式换热器有用在一段炉对流段上的旋转换热器，回收烟气温度用于预热燃烧空气。
（3）流体连接间接式换热器：把两个表面式换热器由在气体中循环的热载体连接起来的换热器，热载体在高温流体热交换器和低温流体之间循环，在高温流体换热器接受热量，在低温流体换热器把热量释放给低温流体。
