断路器的壳架电流 额定电流 脱扣电流

额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。

2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。

3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。

4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。

而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

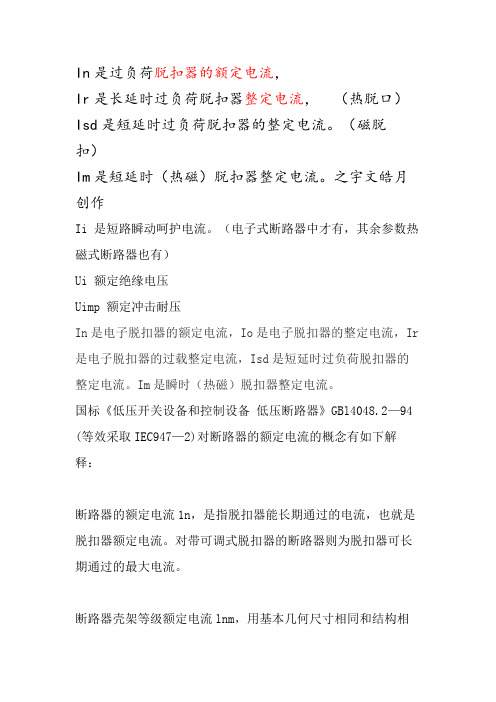

In是过负荷脱扣器的额定电流，Ir是长延时过负荷脱扣器整定电流，（热脱口）Isd是短延时过负荷脱扣器的整定电流。

（磁脱扣）Im是短延时（热磁）脱扣器整定电流。

之宇文皓月创作Ii 是短路瞬动呵护电流。

（电子式断路器中才有，其余参数热磁式断路器也有）Ui 额定绝缘电压Uimp 额定冲击耐压In是电子脱扣器的额定电流，Io是电子脱扣器的整定电流，Ir 是电子脱扣器的过载整定电流，Isd是短延时过负荷脱扣器的整定电流。

Im是瞬时（热磁）脱扣器整定电流。

国标《低压开关设备和控制设备低压断路器》GBl4048.2—94 (等效采取IEC947—2)对断路器的额定电流的概念有如下解释：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流暗示。

脱扣器额定电流1n，指脱扣器能长期通过的最大电流。

长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。

（参考断路器选择）短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。

对不成调式可在其中选择一适当的整定值。

瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In 的倍数，倍数固定或可调，如Im′=1.5～11×In。

对不成调式可在其中选择一适当的整定值。

额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流暗示。

额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。

额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。

断路器过流脱扣器额定电流的选择和整定摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。

本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。

关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。

在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。

1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

它决定了所能安装的脱扣器的最大额定电流值。

例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。

过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。

如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。

断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。

极限短路分断能力Icu的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。

断路器保护电流值的整定1．脱扣器额定电流，断路器框架等级额定电流1）.脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。

2）.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2).电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

对断路器的额定电流使用两个概念，并给出如下定义：（1）断路器的额定电流In，是指脱扣器能长期稳定通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

（2）断路器壳架等级额定电流Inm，用断路器框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标GB14048．2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择1只DZ20y-100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。

多数低压断路器供应商所提供的产品资料中，也一般不提及“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。

在选择断路器时，此参数是必不可少的，它保证在配电系统正常运行时，断路器通断回路计算电流能力的大小。

2、脱扣器的电流参数断路器的脱扣器型式有欠电压脱扣器、分励脱扣器、过电流脱扣器等。

欠电压脱扣器分为瞬时动作和延时动作两种，欠电压瞬时动作脱扣器当电源电压下降到额定电压的35%~70%时应动作，欠电压延时脱扣器延迟时间一般为0~7秒，在1/2延迟时间内，电源电压若恢复到正常值的85%及以上时，断路器不断开。

分励脱扣器通电后可将断路器断开，在紧急情况下可远距离操作切断供电电源。

过电流脱扣器可以分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。

过电流脱扣器作为配电保护最为常用，它有以下几个参数：(1) 过电流脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。

(2) 过电流长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。

断路器的参数C45N小型限流断路器，分单极、双极、三级及、四级四大类，额定电流从1A-60A共分11种。

为了便于客户作正确的选择，先对断路器的主要参数的定义作如下介绍：一额定电流：IN当产品内流过的电流到达这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。

在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。

当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。

C45N型断路器的额定电流是在环境温度在+40℃下定义的。

以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。

当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。

国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。

同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。

原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。

原因之二是，不少DZ12的生产厂家为了防止超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。

在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。

是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。

二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。

主要用来描述断路器对分断短路电流的能力。

分断容量的单位是安。

C45N断路器是国内小型断路器中分断容量最大的一种断路器。

根据英国BS标准，额定电流为I—40安者，其分断能力可达6000A。

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

31-脱扣电流,额定电流,分断能力,壳架电流的区别额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。

2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。

3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。

4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。

而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
