下载文档原格式
m5水泥砂浆配合比计算书水泥水砂3、基本参数（稠度）的选择，根据检测规范及施工要求，选择砂浆设计稠度为50mm。
4、M5砂浆，所用水泥量的确定由公式：Qc=(fm,o-β)×1000/（α×fce）其中fm,o－砂浆试配强度，取fm,o=f2+0.645*σ=5+0.645*1.25=5.8MPafce－水泥实际强度，取32.5MPaα、β－砂浆特征系数，取α=3.03、β=-15.09由此通过计算得M5砂浆所用水泥重量见（表－2）表－2序号砂浆标号(MPa) 水泥（kg）1 M5 2125、M5砂浆的砂用量确定根据附表，砂实测堆积密度为1460kg/m3表－3序号砂浆强度等级水泥水砂1 M5 212 14606、砂浆配合比的试配、选择与确定根据规范及经验，调整配合比时，增加水泥用量10%、20%，即水泥用量分别为230kg，255kg，配合比见（表－4）表－4序号水泥用量（kg）稠度（mm）28天抗压强度（MPa）1 212 50 5.02 230 50 6.13 255 46 6.9从表统计数据可见即经济又符合规范的配比见（表－5）表－5序号砂浆标号(MPa) 配合比稠度(mm)2 M5 1 : 1 : 6.35 50230 : 230 : 14607.1水泥物理性能试验报告(04-0871)7.2细集料筛分试验记录表（CS307-A11B0001）7.3细集料技术性能试验记录表（CS306-A11B0001）7.4水泥（砂）浆配合比试验报告（CS314-A11B0009）7.5水泥（砂）浆抗压强度试验记录表（CS322-A11B0009）M10每立方米砂浆用32.5水泥275KG、河砂1450KG、水320KG，配合比为：1：5.27：1.16；M5混合砂浆每立方米用32.5水泥250KG、河砂1450KG、灰膏100KG、水280KG，配合比为1：5.8：0.4：1.12。
正确获得2.00分中的2.00分题干单选题01．将砖、石、砌块等粘结成为砌体的砂浆称为（）选择一项：A. 砌筑砂浆B. 防水砂浆C. 吸声砂浆D. 抹面砂浆反馈Your answer is correct.正确答案是：砌筑砂浆题目2正确获得2.00分中的2.00分题干单选题02．用来表示砂浆流动性的是（）选择一项：A. 沉入度B. 坍塌度C. 深度D. 分层度Your answer is correct.正确答案是：沉入度题目3正确获得2.00分中的2.00分题干单选题03．检验砂浆强度时，采用的配合比的个数不应少于（）选择一项：A. 2B. 3C. 5D. 10反馈Your answer is correct.正确答案是：3题目4正确获得2.00分中的2.00分题干单选题04．抹面砂浆通常可以分为两层或三层进行施工，若采用两层进行施工，省去的一层应为（）选择一项：A. 不能确定B. 面层砂浆C. 中层砂浆D. 底层砂浆反馈Your answer is correct.正确答案是：中层砂浆题目5正确获得2.00分中的2.00分题干单选题05．用于砌筑潮湿环境以及强度要求较高的砌体时，宜选用（）选择一项：A. 石灰砂浆B. 水泥石灰混和砂浆C. 水泥砂浆D. 石灰黏土砂浆反馈Your answer is correct.正确答案是：水泥砂浆题目6正确获得2.00分中的2.00分题干单选题06．砖在使用过程中的盐析现象称为（）选择一项：A. 爆裂B. 陈伏C. 泛霜D. 起热反馈Your answer is correct.正确答案是：泛霜题目7正确获得2.00分中的2.00分题干单选题07．以石灰和砂为主要原料，经坯料制备、压制成型，再经高压饱和蒸汽养护而成的砖称为（）选择一项：A. 烧结普通砖B. 蒸压灰砂砖C. 烧结多孔砖D. 烧结空心砖反馈Your answer is correct.正确答案是：蒸压灰砂砖题目8正确获得2.00分中的2.00分题干单选题08．通常所说的“马赛克”是指（）选择一项：A. 通体砖B. 釉面砖C. 陶瓷锦砖D. 抛光砖反馈Your answer is correct.正确答案是：陶瓷锦砖题目9正确获得2.00分中的2.00分题干单选题09．下列关于玻璃的基本知识叙述正确的一项是（）选择一项：A. 按玻璃的用途可分为平板玻璃、安全玻璃、特种玻璃及玻璃制品B. 玻璃在冲击作用下易破碎，是典型的塑性材料C. 玻璃是均质的无定型非结晶体，具有各向同性的特点D. 玻璃的导热系数较低，普通玻璃耐急冷急热性差反馈Your answer is correct.正确答案是：玻璃在冲击作用下易破碎，是典型的塑性材料题目10正确获得2.00分中的2.00分题干单选题10．建筑玻璃中用量最大的是（）选择一项：A. 中空玻璃B. 平板玻璃C. 夹层玻璃D. 钢化玻璃反馈Your answer is correct.正确答案是：平板玻璃题目11正确获得2.00分中的2.00分题干单选题11．建筑陶瓷的主要原料是（）选择一项：A. 粉煤灰B. 矿渣C. 水泥D. 黏土反馈Your answer is correct.正确答案是：黏土题目12正确获得2.00分中的2.00分题干单选题12．低碳钢受拉破环时经历四个阶段，其中最后一个阶段应是（）选择一项：A. 弹性阶段B. 颈缩阶段C. 强化阶段D. 屈服阶段反馈Your answer is correct.正确答案是：颈缩阶段题目13正确获得2.00分中的2.00分题干单选题13．用来表征钢材塑性变形能力的指标是（）选择一项：A. 抗拉强度B. 焊接性能C. 伸长率D. 屈服点反馈Your answer is correct.正确答案是：伸长率题目14正确获得2.00分中的2.00分题干单选题14．下列各种钢锭脱氧程度最弱的是（）选择一项：A. 特殊镇静钢B. 半镇静钢C. 镇静钢D. 沸腾钢反馈Your answer is correct.正确答案是：沸腾钢题目15正确获得2.00分中的2.00分题干单选题15．钢材在常温下承受弯曲变形的能力称为（）选择一项：A. 冷弯性能B. 焊接性能C. 耐疲劳性D. 冲击韧性反馈Your answer is correct.正确答案是：冷弯性能题目16正确获得2.00分中的2.00分题干单选题16．钢材承受交变荷载反复作用时，可能在最大应力远低于屈服强度的情况下突然破坏，这种破坏称为（）选择一项：A. 疲劳破坏B. 抗拉破坏C. 抗剪破坏D. 抗压破坏反馈Your answer is correct.正确答案是：疲劳破坏题目17正确获得2.00分中的2.00分题干单选题17．下列关于钢材性能与含硅量关系说法错误的是（）选择一项：A. 硅在钢材中的含量较低（小于1%）时，可提高钢材的强度B. 若含硅量超过1%时，会增大钢材的可焊性C. 硅在钢材中的含量较低（小于1%）时，对塑性和韧性影响不明显D. 若含硅量超过1%时，会增加钢材的冷脆性反馈Your answer is correct.正确答案是：若含硅量超过1%时，会增大钢材的可焊性题目18正确获得2.00分中的2.00分题干单选题18．普通碳素钢按屈服点，质量等级及脱氧方法划分为若干个牌号，随牌号提高，钢材（）选择一项：A. 强度降低，伸长率降低B. 强度降低，伸长率高C. 强度提高，韧性提高D. 强度提高，伸长率降低反馈Your answer is correct.正确答案是：强度提高，伸长率降低题目19正确获得2.00分中的2.00分题干单选题19．经过冷加工强化处理的钢筋性能说法正确的是（）选择一项：A. 强度下降，塑性和冲击韧性也下降B. 强度提高，塑性和冲击韧性下降C. 强度提高，塑性提高,冲击韧性下降D. 强度下降，塑性和冲击韧性提高反馈Your answer is correct.正确答案是：强度提高，塑性和冲击韧性下降题目20正确获得2.00分中的2.00分题干单选题20．钢材锈蚀时，钢材的体积将（）选择一项：A. 不能确定B. 保持不变C. 增大D. 缩小反馈Your answer is correct.正确答案是：增大题目21正确获得2.00分中的2.00分题干判断题01．建筑砂浆是由无机胶凝材料、细骨料和水，有时也掺入某些掺合料组成。
For personal use only in study and research; not forcommercial use砂浆配合比设计实例某钢筋混凝土框架结构主体砌筑工程施工，施工单位的施工水平一般，σ=1.88，K=1.2，需设计强度等级M7.5的混合砂浆，设计稠度70~90mm。
原材料水泥采用，28d抗压强度37.5 Mpa;砂采用细度模数为2.6的江砂，堆积密度1490 Kg/m3，拌制用水为可饮用水，初步确定用水量为290 kg/cm3，每立方米砂浆中水泥和石灰膏总量Q A为350kg，试确定此砂浆的基准配合比（砂浆的特征系数，α取3.03，β取-15.09）。
解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
3、确定石灰膏用量Q D= Q A- Q C=350-260=90 kg4、确定每立方米砂子用量取实测砂子的堆积密度1490 Kg 为每立方米砂浆用量。
5、确定用水量为290 kg/cm3。
6、确定基准配合比水泥：石灰膏：砂：水= 260：90：1490：290水泥：石灰膏：砂：水=1：0.35：5.73：1.12条件同上若配制M7.5的水泥砂浆计算如下：解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
M10砌筑砂浆配合比设计一、 试配强度,0210*1.2512.5m f kf Mpa === （系数取值表5.1.1）二、 设计依据（一）使用部位 皖赣四电房屋墙体砌筑（二）砌筑砂浆配合比设计技术条件项 目 表观密度（kg/m 3) 稠度（mm ） 保水率（%）材料用量（kg/m 3) 砌筑砂浆≥190050-70≥80≥200设计稠度 50~70mm ，采用机械拌合。
（三）设计依据标准 1.设计图纸2.《建筑砂浆基本性能试验方法》 JGJ/T70-20093.《砌筑砂浆配合比设计规程》 TGJ/T98-20104.《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003 三、 原材料1．水 泥：白马山水泥 P.C 32.52.细骨料：宣城 堆积密度为1530kg/m 33. 水： 饮用水四、 砂浆配合比的确定与要求1. 砂浆的试配强度计算： ,02m f f κ==12.5(MPa) ,0m f —砂浆的试配强度(MPa) κ—系数 κ=1.25强度等级 施工水平 强度标准差a (MPa) KM5 M7.5 M10 M15 M20 M25 优良 1.00 1.5 2.00 3.00 4.5 6.00 1.15 一般1.251.882.53.757.57.501.202. 水泥用量的计算,*ce c ce k f f γ==32.5（MPa ）ce f —水泥强度等级值（MPa ）c γ—水泥强度等级的富余系数，取c γ=1.0,01000()/(*)c m ce Q f f βα=-=280c Q —每立方米砂浆中的水泥用量（Kg ） ce f —水泥的实测强度（MPa ）α、β—砂浆的特征系数，α=3.03，β=-15.09.根据经验，取每方水泥用量为280 kg ，用水量取310kg 。
3.砂干燥状态堆积密度为1530 kg/m 3。
五、 砌筑砂浆配合比试配、调整1. 根据砂浆配合比各种材料用量确定砌筑砂浆理论表观密度为ρ=2120kg/m 3得基准配合比：试配拌制9L ，各材料用量如下：原材料kg/m 3水泥 砂 水 280 1530 310kg/9L2.8813.722.52水泥用量为280 kg/m 3时，稠度65mm ，保水率为＞80%，实测表观密度为32120/kg m ρ=，粘聚性良好，保水性良好，工作性满足施工要求。

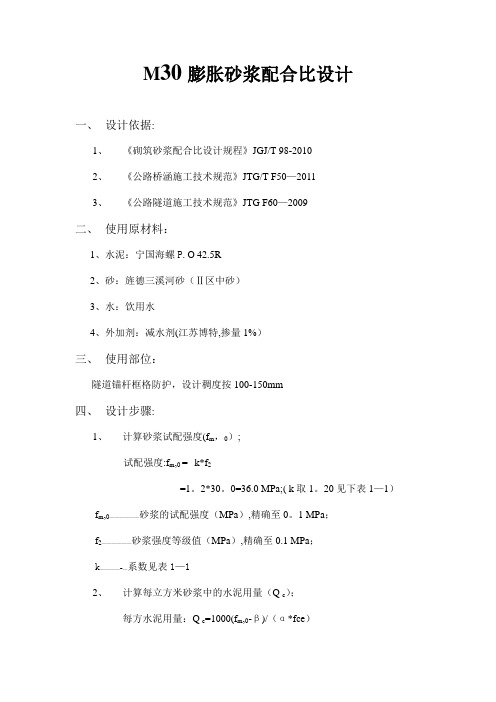

M30膨胀砂浆配合比设计一、设计依据:1、《砌筑砂浆配合比设计规程》JGJ/T 98-20102、《公路桥涵施工技术规范》JTG/T F50—20113、《公路隧道施工技术规范》JTG F60—2009二、使用原材料：1、水泥：宁国海螺P.O 42.5R2、砂：旌德三溪河砂（Ⅱ区中砂）3、水：饮用水4、外加剂：减水剂(江苏博特,掺量1%）三、使用部位：隧道锚杆框格防护，设计稠度按100-150mm四、设计步骤:1、计算砂浆试配强度(f m，0）;试配强度:f m,0 =k*f2=1。
2*30。
0=36.0 MPa;( k取1。
20见下表1—1）f m,0——————砂浆的试配强度（MPa）,精确至0。
1 MPa；f2——————砂浆强度等级值（MPa）,精确至0.1 MPa；k系数见表1—1————-—2、计算每立方米砂浆中的水泥用量（Q c）；每方水泥用量：Q c=1000(f m,0-β)/（α*fce）=1000［36。
0—(—15.09)］/(3。
03*42。
5)=396 kgQ c-——每立方米砂浆中的水泥用量（kg）fce———水泥的实际强度（MPa）α、β—--砂浆的特征系数，α=3.03，β=－15.09为保证试件强度及满足锚杆砂浆的施工要求(JTG/T F60-2009），根据经验将水泥用量调整为1100kg/m3表 1—1 砂浆强度标准差σ及k值3、计算每立方米砂浆中的砂用量（Q s）;每立方米砂浆中的砂用量，按砂干燥状态(含水率小于0.5％）时的堆积密度1520kg/m3作为计算值带入，则：每方砂用量:Q s=1520kg4、按外加剂厂商的建议掺量计算减水剂每立方米用量（Q e）；每方减水剂用量:Q e=1100×1%=11。
00kg5、按砂浆稠度及外加剂性能选取每立方米砂浆用水量(Q w）;每方用水量：Q w=473kg6、确定初步配合比；水泥：砂：水:减水剂=1100：1520：473:11.00（w/c=0。
砌筑砂浆配合比计算与确定水泥混合砂浆配合比计算水泥砂浆配合比计算，应按下列步骤进行： 1．计算砂浆试配强度f m,0 砂浆的试配强度应按下式计算：f m,0＝f 2＋0.645σ （13-1）式中 f m,0——砂浆的试配强度，精确至0.1MPa ；f 2——砂浆抗压强度平均值，精确至0.1MPa ； σ——砂浆现场强度标准差，精确至0.01MPa 。
当有统计资料时，砂浆现场强度标准差σ应按下式计算1212,--=∑=n f n fmni i m μσ （13-2）式中 f m,i ——统计周期内同一品种砂浆第i 组试件的强度（MPa ）；μf m ——统计周期内同一品种砂浆n 组试件强度的平均值（MPa ）； n ——统计周期内同一品种砂浆试件的总组数，n ≥25。
当不具有近期统计资料时，砂浆现场强度标准差σ可按表13-4取用。
砂浆强度标准差σ选用值（MPa ） 表13-42．计算水泥用量Q C每立方米砂浆中的水泥用量，应按下式计算：cem c f f Q ⨯-=αβ)(10000, （13-3）式中 Q C ——每立方米砂浆的水泥用量，精确至1kg ；f m,0——砂浆的试配砂浆，精确至0.1MPa ； f ce ——水泥的实测强度，精确至0.1MPa ；α、β——砂浆的特征系数，其中α＝3.03，β＝15.09。
在无法取得水泥的实测强度值时，可按下式计算f ce：f ce＝γc·f ce,k（13-4）式中f ce,k——水泥强度等级对应的强度值；γc——水泥强度等级值的富余系数，该值应按实际统计资料确定。
无统计资料时γc可取1.0。
3．计算掺加料用量Q D水泥混合砂浆的掺加料用量应按下式计算：Q D＝Q A－Q C式中Q D——每立方米砂浆的掺加料用量，精确至1kg；石灰膏、钻土膏使用时的稠度为120±5mm；Q C——每立方米砂浆的水泥用量，精确至1kg；Q A——每立方米砂浆中水泥和掺加料的总量，精确至1kg；宜在300~350kg 之间。
砂浆配合比设计实例某钢筋混凝土框架结构主体砌筑工程施工，施工单位的施工水平一般，σ=1.88，K=1.2，需设计强度等级M7.5的混合砂浆，设计稠度70~90mm。
原材料水泥采用P.O32.5水泥，28d抗压强度37.5 Mpa;砂采用细度模数为2.6的江砂，堆积密度1490 Kg/m3，拌制用水为可饮用水，初步确定用水量为290 kg/cm3，每立方米砂浆中水泥和石灰膏总量Q A为350kg，试确定此砂浆的基准配合比（砂浆的特征系数，α取3.03，β取-15.09）。
解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
3、确定石灰膏用量Q D= Q A- Q C=350-260=90 kg4、确定每立方米砂子用量取实测砂子的堆积密度1490 Kg 为每立方米砂浆用量。
5、确定用水量为290 kg/cm3。
6、确定基准配合比水泥：石灰膏：砂：水= 260：90：1490：290水泥：石灰膏：砂：水=1：0.35：5.73：1.12条件同上若配制M7.5的水泥砂浆计算如下：解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
3、确定每立方米砂子用量取实测砂子的堆积密度1490 Kg 为每立方米砂浆用量。
砂浆配合比计算表一、砂浆配合比的基本概念砂浆配合比是指砂浆中各种材料的比例关系，通常用重量比表示。
常见的砂浆有水泥砂浆、混合砂浆等，其配合比的计算依据是设计要求的强度等级、施工和易性以及原材料的性能等因素。
二、砂浆配合比计算的准备工作1、确定砂浆的种类和强度等级根据工程的具体要求和使用部位，选择合适的砂浆种类（如水泥砂浆、混合砂浆），并确定所需的强度等级。
2、了解原材料的性能（1）水泥：了解水泥的品种、强度等级和安定性等性能指标。
（2）砂：掌握砂的细度模数、级配、含水率和含泥量等参数。
（3）掺合料：如果使用掺合料（如石灰膏、粉煤灰等），要明确其性能和掺量范围。
3、确定施工要求考虑砂浆的施工方式（如手工抹面、机械喷涂等），以及对和易性（如流动性、保水性）的要求。
三、砂浆配合比的计算方法1、确定试配强度砂浆的试配强度应根据设计强度等级，并考虑施工水平等因素进行计算。
计算公式为：fm,0 ＝ f2 ＋0645σ其中，fm,0 为砂浆的试配强度（MPa）；f2 为砂浆设计强度等级（MPa）；σ 为砂浆强度标准差（MPa），可根据经验取值。
2、计算水泥用量以每立方米砂浆中的水泥用量（kg）为计算对象，计算公式为：Qc ＝（fm,0 β) × 1000 ／（α × fce)其中，Qc 为每立方米砂浆的水泥用量（kg）；α、β 为砂浆的特征系数，可根据经验取值；fce 为水泥的实测强度（MPa）。
3、计算砂用量砂的用量通常以干燥状态下的堆积密度（kg/m³）乘以每立方米砂浆中的砂体积来计算。
Qs ＝ρs × V其中，Qs 为每立方米砂浆的砂用量（kg）；ρs 为砂的堆积密度（kg/m³）；V 为每立方米砂浆中砂的体积。
4、确定掺合料用量根据水泥用量和规定的掺合料取代水泥的比例，计算掺合料的用量。
5、计算水的用量水的用量根据砂浆的稠度要求和原材料的含水率进行调整。
M15水泥砂浆配合比计算书一、目的与要求设计强度等级为M15，此砂浆为预拌砂浆，施工时间气温较高，所以设计水泥砂浆稠度为70-90mm，使砂浆满足稠度要求方便施工，同时满足设计强度及水泥砂浆保水率≥88%要求。
二、原材料情况1、水泥：江苏金峰水泥集团有限公司生产的“金峰牌”，普通硅酸盐水泥其强度等级为42.5MPa。
2、砂：江西赣江产中砂，满足Ⅱ类砂要求，表观密度为2.616g/cm3。
3、水：清洁水。
三、确定试配砂浆强度Fm,o=kf2 f2=15Mpa，k系数取查砂浆强度标准差a及k选用值取1.2Mpa所以Fm,o = kf2=1.2*15=18Mpa四、确定每立方砂浆中水泥用量每立方砂浆中水泥用量应按公式Qc=1000(f m,o-β)/ α*f ce，α、β砂浆特征系数α=3.03，β=-15.09 f ce =1.0*42.5=42.5 Mpa代入上式得：Qc=1000（18+15.09）/3.03*42.5=257.0kg，结合现场施工及以往经验,初步选定水泥用量310 kg，满足水泥砂浆水泥材料用量290 kg/ m3~330kg/ m3要求。
五、确定每立方砂浆中砂子用量因为砂浆中水，胶凝材料和掺加料用来填充砂子的空隙，所以1立方砂子就构成1立方的砂浆，1m3砂子干燥堆积密度值为1460kg/ m3，即每立方米砂浆中砂子用量为1460kg。
六、确定每立方米砂浆中水的用量砂浆中的水用量多少与砂浆稠度大小有关，砂浆稠度对强度影响很大，稠度大，用水量多，强度低，但是在用水量相同情况下强度只与水泥用量有关，因此在满足施工要求条件下尽可能选用稠度下限。
一般在270~330 kg 之间，根据施工经验以满足施工所需稠度选用290kg，七、砂浆配合比试配.调整确定试验室配合比为了检验设计水泥砂浆配合比强度，测定拌和物稠度和保水率是否满足设计要求，我们分别选择三个不同的水泥用量配合比进行验证，即在基准配合比的水泥用量基础上分别增加及减少10%，现列表如下:三个不同水泥用量配合比的拌和物均满足设计要求的稠度要求，砂浆保水率大于88%的要求，实测表观密度与理论表观密度之差的绝对值不超过理论表观密度2%，配合比各项材料用量维持不变，测得在标准养护7.07*7.07*7.07的试件7天、28天抗压强度均满足设计要求，为了确保施工质量为此我们选定2号为试验室配合比即每立方米砂浆材料用量水泥：砂：水=310：1460：290=1：4.71：0.94备注《建筑砂浆基本性能试验方法标准》JGJ/T70-2009 《砌筑砂浆配合比设计规程》JGJ/T98-2010。
