全球LED驱动集萃目录台湾地区部分： (3)点晶科技股份有限公司 (3)台湾聚积科技公司 (3)台湾广鹏（富晶）科技公司 (4)台湾台晶科技 (4)台湾易亨电子公司 (4)台湾圆创科技股份有限公司 (4)台湾晶锜科技公司 (5)天鈺科技股份有限公司 (5)台湾飞虹积体电路有限公司 (5)台湾芯瑞科技股份有限公司 (5)台湾茂达电子公司 (5)日本部分： (5)东芝公司 (5)松下电器产业株式会社半导体社 (6)美国部分： (6)IR国际整流器公司 (6)ON安森美半导体 (6)美国超科公司(S UPERTEX) (6)TI美国德州仪器公司屏幕驱动部分 (7)TI美国德州仪器公司白光LED驱动器 (7)美国美信集成产品公司白光LED驱动器 (8)美国美信集成产品公司高亮度LED驱动器 (8)美国国家半导体公司新产品: (9)美国国家半导体公司白色LED低功率驱动部分 (9)美国国家半导体公司照明管理单元（LMU） (10)美国凌特公司白光背光及背光指示部分： (11)美国凌特公司全彩背光部分： (11)美国凌特公司大电流驱动及LED闪光灯部分： (12)飞兆半导体公司 (12)ADI美国模拟器件公司 (13)美国SIPEX公司 (13)美国PI(P OWER I NTEGRATIONS)公司 (13)美国PI(P OWER I NTEGRATIONS)公司数据手册 (13)美国PI(P OWER I NTEGRATIONS)公司IC产品系列参考 (13)美国加州Z YWYN 公司(美商齐荣)小屏背光部分 (14)美国加州Z YWYN 公司(美商齐荣)大尺寸嵌入式背光部分 (14)美国加州Z YWYN 公司(美商齐荣)工业照明部分 (14)美国灿瑞科技公司 (14)美商茂力公司(MPS) (14)美国CATALYST (15)欧洲英国IXYS半导体公司 (16)美国迈瑞半导体公司 (16)欧洲部分： (16)德国英飞凌 (16)奥地利微电子 (16)NXP荷兰皇家飞利浦公司I²C LED显示控制 (16)NXP荷兰皇家飞利浦公司高功率系统用SMPS芯片 (16)ST意法半导体公司显示器驱动器 (16)英国Z ETEX（捷特科）公司 (17)国内部分： (17)杭州士兰微电子有限公司 (17)深圳泉芯电子技木有限公司 (17)深圳光华源科技有限公司 (17)深圳国微电子股份有限公司 (17)深圳市彩拓科技开发有限公司 (17)华润矽威科技（上海）有限公司 (17)深圳市安联创科技有限公司 (18)LED屏幕配套部分逻辑IC，飞利浦些列： (18)LED 驱动配套部分 MOS管： (18)台湾地区部分：点晶科技股份有限公司DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线性恒流IC 规格书DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线性恒流IC 规格书DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC 规格书DM412 三通道装饰照明专用可直接数据级联恒流IC 200mA R/G/B恒流驱动IC 规格书DM413 三通道装饰照明专用PWM输出驱动IC 100mA R/G/B恒流驱动IC 规格书DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰规格书DM115B通用8位恒流驱动IC 恒流一致性及稳定性高规格书DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13A 16位恒流驱动，面对低端屏幕客户规格书DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管规格书DM132 16位1024级PWM输出驱动IC 规格书DM137 16位开,短路,过温智能侦测驱动IC 规格书DM133 16位开路检测&64级电流调整&过温警示驱动IC 规格书DM163 8x3信道4096级PWM驱动IC 规格书DM621 4×3装饰照明专用PWM输出驱动恒流IC 规格书DM631 12比特内置PWM+实时检测恒流驱动IC 规格书DM632 16比特内置PWM+实时检测恒流驱动IC 规格书DM163 8×3通道4096级PWM输出恒流驱动IC 规格书DM164 8×3通道4096级PWM输出恒流驱动IC 规格书DD211 二倍升压驱动IC 2-3.3V 最大升压100mA固定式恒流IC 规格书DD231 3信道驱动IC 5-30mA 可设置小体上电即亮型IC 规格书DD233 4信道驱动IC 5-30mA 可设置小体、可开关型IC 规格书DD212 1.5-5.5V二倍升压最大400mA电流输出驱动单颗LED恒流IC 规格书PC112,PC113 2.8-5V四倍升压驱动20mA小功率多颗LED恒流IC 规格书ST2225A 35输出信道之数字/字母LED驱动芯片规格书台湾聚积科技公司MBI1801 1路恒流驱动1.2A电流可设定PWM信号灰度调节规格书MBI1802 2路恒流驱动360mA电流可两路单独设定PWM信号灰度调节规格书MBI1804 4路恒流驱动240mA电流可设定PWM信号灰度调节规格书MBI1816 16路恒流驱动电流可设定PWM信号灰度调节规格书MBI5016 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 已停产规格书MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC 规格书MBI5025 16位最大45mALED屏幕、护栏灯管恒流驱动IC 规格书MBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 规格书MBI5028 16位最大90mA LED屏幕、护栏灯管恒流驱动IC，具电流增益功能规格书MBI5030 16位内置PWM高灰阶LED恒流驱动IC 规格书MBI5031 16位内置PWM高灰阶LED恒流驱动IC，相对5030低端客户规格书MBI5039MBI5168 8位LED屏幕、护栏灯管恒流驱动IC 规格书MBI6010 3位级联式LED灯饰屏幕，R/G/B单独电流可设置恒流驱动IC 规格书台湾广鹏（富晶）科技公司A701、A702 固定式5-30mA灯饰恒流规格书A703 120mA可开式6-50V降压型恒流IC 规格书A705 220mA、2.7-12V固定降压型单路恒流IC 规格书A706 5-40mA、5-50V/PWM多路可开关型恒流IC 规格书AMC711x 固定式小电流灯饰应用规格书AMC711x_E 固定式小电流灯饰应用规格书AMC7135 2-6V 低压差固定式恒流驱动IC 1颗LED 规格书AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱动IC 规格书AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动IC 规格书AMC7169 LED保护IC 规格书台湾台晶科技T6309A 手机背光规格书T6309B 手机背光规格书T6313A 手机背光规格书T6319A 手机背光 LED并联固定电压背光驱动IC 规格书T6311A 路灯规格书T6316A/B 路灯规格书T6326A 手电式设备低压差电流多路可调400mA 规格书T6335A 矿灯低压差恒流式与AMC7135相同规格书T6336A 草坪灯用于主付灯矿灯规格书T6315A 草坪灯规格书T6317A MR16-1W 7-24V 350mA 1W多颗驱动IC 规格书T6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC 规格书T6327A 矿灯主付灯多电流可选固定式低压差是LED恒流驱动规格书T6329A磷酸铁锂电池矿灯升压式LED驱动恒流IC 规格书台湾易亨电子公司台湾圆创科技股份有限公司AT1325 8-bit Constant Current LED Sink Driver 规格书AT1326 16-bit Constant Current LED Sink Driver 规格书AT1313 Constant current LED driver 规格书AT1312 Boost constant current LED driver 规格书AT1314 Buck constant current LED driver 规格书台湾晶锜科技公司SCT2024 16位移位LED恒流驱动，适合目前LED大屏幕使用3-40mA 规格书SCT2026 16位移位LED恒流驱动，适合目前LED大屏幕使用3-90mA规格书SCT2210 16位移位LED恒流驱动，适合LED大屏幕及插件护栏管使用3-120mA 规格书SCT2110 8位移位LED恒流驱动IC，主要用于灯饰产品规格书SCT2512 12位移位护栏管专用IC，3路OE灰度可以单独调节规格书SCT2007 3路点光源驱动IC，可兼容MIB6010 规格书天鈺科技股份有限公司FP6742A 输入4.5-25V，输出8路小功率背光源升压驱动IC 规格书FP6742 输入4.5-25V，输出6路小功率背光源升压驱动IC 规格书FP6741 输入4.5-25V，输出10路小功率背光源升压驱动IC 规格书FP6732FP6700 高压驱动IC（类似HV9910）规格书FP6735 输入2.8-5.5升压驱动10pcs 25mA 规格书台湾飞虹积体电路有限公司台湾芯瑞科技股份有限公司SMD733 3-40V电压输入，内置MOS管降压型驱动电流1A 规格书SMD735 3-40V电压输入，降压型驱动电流700mA（可替代AMC7150）规格书SMD736 最高40V电压输入，内置MOS管降压型驱动电流3A 规格书SMD802 市电直驱1A LED驱动IC（可替代HV9910）规格书SMD911 市电直驱IC，外置MOS LED隔离方案驱动IC 规格书SMD912 市电隔离型直驱IC，外置MOS LED驱动IC 规格书台湾茂达电子公司APW7003APW7008APW7071APW7005日本部分：东芝公司TB62725 8位移位恒流驱动IC 规格书TB62726AN/AF 16位全彩LED大屏幕规格书TB62726ANG/AFG 16位全彩LED大屏幕规格书TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护规格书松下电器产业株式会社半导体社MIP551 电压输入（80～280 VAC）输出电流0.5 A 多颗LED应用规格书MIP552 电压输入（80～280 VAC）输出电流1 A 多颗LED应用规格书美国部分：IR 国际整流器公司IRS2540 200V市电直驱1W多颗LED驱动IC，500mA 规格书IRS2541 600V市电直驱1W多颗LED驱动IC，500mA 规格书ON 安森美半导体NCP5612 2通道泵式可PWM的白色LED驱动产品是LCD屏背光照明，操作模态 1 x 和 1.5 x 泵式驱动，87% 效率连同 0.2% 相配误差。
升压型LED恒流驱动器芯片XL6003400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003Featuresn Wide 5V to 18V Input Voltage Range n 0.22V FB adjustable LED drive current n Directly drive 6 Series 1W LED atVIN>=12Vn Fixed 400KHz Switching Frequency n Max. 2A Switching Current Capability n Up to 92% efficiencyn Excellent line and load regulationn EN PIN TTL shutdown capability &With PWM Dimming Function n Internal Optimize Power MOSFET n Built in Soft-Start Functionn Built in Frequency Compensation n Built in Thermal Shutdown Function n Built in Current Limit Function n Available in SOP8 packageApplicationsn LED Lightingn Boost constant current driver n Monitor LED Backlighting n 7’ to 15’ LCD PanelsGeneral DescriptionThe XL6003 regulator is fixed frequency PWM Boost (step-up) LED constant current driver, capable of driving Series 1W LED units with excellent line and load regulation. The regulator is simple to use because it includes internal frequency compensation and a fixed-frequency oscillator so that it requires a minimum number of external components to work.The XL6003 could directly drive 6 Series 1W LED units atVIN>12V .The PWM control circuit is able to adjust the duty ratio linearly from 0 to 95%. An enable function, an over current protection function is built inside. An internal compensation block is built in to minimize external component count.Figure1. Package Type of XL6003400KHz 42V 2A Switching Current Boost LED Constant Current DriverXL6003Pin ConfigurationsSWEN FB VIN NCSW GNDGNDFigure2. Pin Configuration of XL6003 (Top View)Table 1 Pin DescriptionPin NumberPin Name Description1 ENEnable Pin. Drive EN pin low to turn off the device, drive it high to turn it on. Floating is default high.2 VINSupply V oltage Input Pin. XL6003 operates from a 5V to 18V DC voltage. Bypass Vin to GND with a suitably large capacitor to eliminate noise on the input.3 FB Feedback Pin (FB). The feedback threshold voltage is 0.22V .4 NC No Connected.5,6 SWPower Switch Output Pin (SW). Output is the switch node thatsupplies power to the output.7,8 GND Ground Pin.400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003 Function BlockFigure3. Function Block Diagram of XL6003Typical Application CircuitFigure4. XL6003 Typical Application CircuitDatasheet400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003Ordering InformationPart Number Marking ID Lead Free Lead Free Packing Type XL6003E1 XL6003E1 Tube PackageTemperature RangeXL6003TRE1XL6003E1Tape & ReelXLSEMI Pb-free products, as designated with “E1” suffix in the par number, are RoHS compliant.Absolute Maximum Ratings （Note1）ParameterSymbol Value Unit Input VoltageVin -0.3 to 20 V Feedback Pin Voltage V FB -0.3 to Vin V EN Pin VoltageV EN -0.3 to Vin V Output Switch Pin Voltage V Output -0.3 to 42 V Power DissipationP D Internally limitedmW Thermal Resistance (SOP8)(Junction to Ambient, No Heatsink, Free Air) R JA 100 oC/W Operating Junction Temperature T J -40 to 125 oC Storage TemperatureT STG -65 to 150 oC Lead Temperature (Soldering, 10 sec) T LEAD 260 oC ESD (HBM)>2000VNote1: Stresses greater than those listed under Maximum Ratings may cause permanent damage to the device. This is a stress rating only and functional operation of the device at these or any other conditions above those indicated in the operation is not implied. Exposure to absolute maximum rating conditions for extended periods may affect reliability.400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003 XL6003 Electrical Characteristics T a = 25℃;unless otherwise specified.Symbol Parameter Test Condition Min. Typ. Max. Unit System parameters test circuit figure4VFB FeedbackV oltageVin = 5V to 12V, V out=24VIload=100mA209 220 231 mVEfficiency ?Vin=12V ,V out=24VIout=0.3A- 92 - %Electrical Characteristics (DC Parameters)Vin = 12V, GND=0V, Vin & GND parallel connect a 100uf/50V capacito r; Iout=100mA, T a = 25℃; the others floating unless otherwise specified.Parameters Symbol Test Condition Min. Typ. Max. Unit Input operation voltage Vin 5 18 V Shutdown Supply Current I STBY V EN=0V 70 100 uAQuiescent Supply Current I q V EN =2V,V FB =Vin2.5 5 mAOscillator Frequency Fosc 320 400 480 Khz Switch Current Limit I L V FB =0 2 AOutput Power NMOS Rdson Vin=12V,I SW=2A110 120 mohmEN Pin Threshold V EN High (Regulator ON)Low (Regulator OFF)1.40.8VI H V EN =2V (ON) 3 10 uA EN Pin Input LeakageCurrent ILV EN =0V (OFF) 3 10 uA Max. Duty Cycle D MAX V FB=0V 90 %400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003Schottky Diode Selection TableCurrent SurfaceMountThrough Hole VR (The same as system maximum input voltage)20V 30V 40V 50V 60V1A √1N5817 1N5818 1N5819√ 1N5820 1N5821 1N5822√ MBR320 MBR330 MBR340 MBR350 MBR360 √ SK32 SK33 SK34SK35SK36 √ 30WQ03 30WQ04 30WQ05 √ 31DQ03 31DQ04 31DQ05 3A√SR302SR303SR304SR305SR306Typical System Application for VIN=5V to driver 3 x 1W series LED unitsFigure5. XL6003 System Parameters Test Circuit (5V ~ 3 x 1W LED)400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003 Typical System Application for VIN>=12V to driver 6 x 1W series LED unitsFigure6. XL6003 System Parameters Test Circuit (12V ~ 6 x 1W LED)Typical System Application for VIN>=12V to driver 6 series x 28 parallelWhite LED ArrayFigure7. XL6003 System Parameters T est Circuit (12V ~ 6 x 28 White LED)400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003 Typical System Application for SEPIC Buck-Boost LED DriverFigure8. XL6003 System Parameters T est Circuit (Buck-Boost LED Driver)Typical System Application for VIN>=12V to driver 6 x 1W series LED units With Dimming FunctionFigure9. XL6003 System Parameters Test Circuit (12V ~ 6 x 1W LED with Dimming Function)400KHz 42V 2A Switching Current Boost LED Constant Current Driver XL6003 Package InformationSOP8 Package Mechanical Dimensions。
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。
在国内LED显示屏行业，这几家的芯片都有应用。
TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。
主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。
其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。
TB62725、TB62726分别是TB62705、TB62706的升级芯片。
这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。
作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。
另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。
需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。
TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。
此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。
TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。
TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。
但由于先期对中国LED市场的开发不力，市场占有率并不高。
主要产品有TLC5921、TLC5930和TLC5911等。

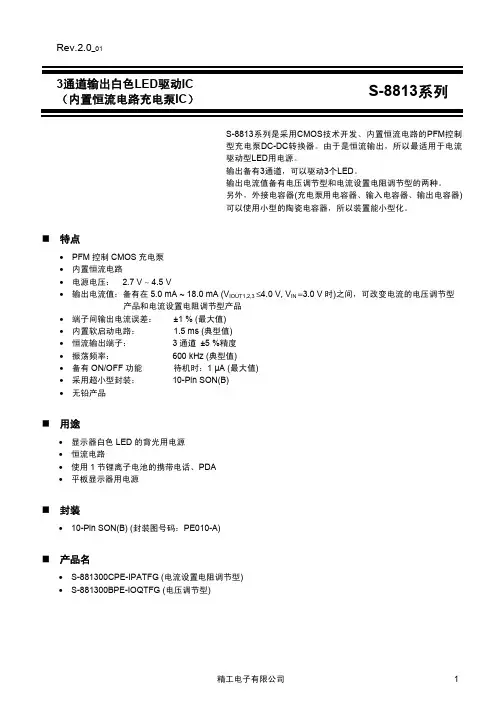

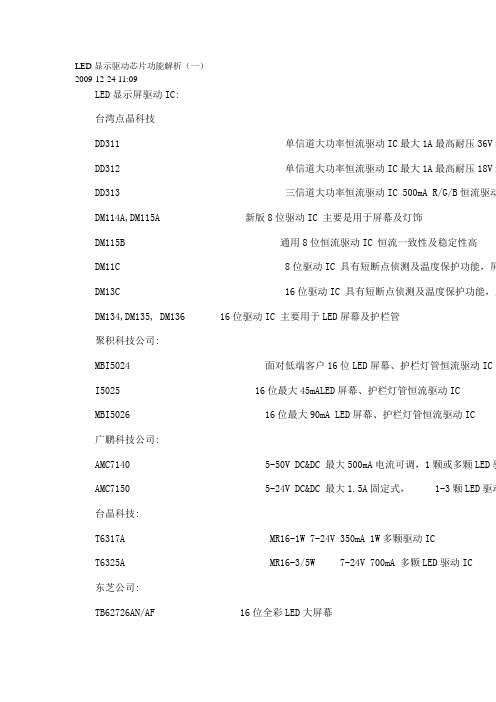

LED显示驱动芯片功能解析（一）2009-12-24 11:09LED显示屏驱动IC:台湾点晶科技DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰DM115B 通用8位恒流驱动IC 恒流一致性及稳定性高DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管聚积科技公司:MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC I5025 16位最大45mALED屏幕、护栏灯管恒流驱动ICMBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC广鹏科技公司:AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动台晶科技:T6317A MR16-1W 7-24V 350mA 1W多颗驱动ICT6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC东芝公司:TB62726AN/AF 16位全彩LED大屏幕TB62726ANG/AFG 16位全彩LED大屏幕彩LED大屏幕带断、短路侦测及温度保护IR 国际整流器公司:IRS2540 200V市电直驱1W多颗LED驱动IC，500mA IRS2541美国超科公司 (Supertex):HV9910 高压大功率直驱LED恒流器件HV9931 高压双向检测大功率直驱LED恒流IC，可PWM灰度调节杭州士兰微电子有限公司:SB16726 16位恒流驱动全彩屏幕ICSC16722 可级连、大电流输出的专用LED驱动电路SB42351 350mA低压差白光固定式LED驱动芯片SB42510 PWM控制、1A白光LED恒流芯片QX9910 大功率20MA-2A,2.5V-220V直驱恒流ICQX9920 2.5V-220V可编程LED 驱动电流，编程范围为10mA到1A QX62726 LED大屏幕16位移位恒流驱动SM16126B 16位恒流移位寄存器，应用于LED屏幕及灯饰产品LED屏幕配套部分逻辑IC，飞利浦些列：74HC595D 逻辑8位移位寄存器74HC245D 3态8总线收发器74HC138D 3-8线译码器、多路转换74HC164D 8位移位寄存器（串进并出）74HC04D 逻辑6非门74HC08D 逻辑6非门驱动器74HC244D 8缓冲/线驱动/线接收(3态)LED屏幕配套部分 MOS管：MT4953 台湾茂钿APM4953 台湾茂达GE4953 深圳捷托74HC5951 、描述 74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介山于LED是特性敬感的半导体器件，乂具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。
LED器件对驱动电源的要求近乎于苛刻, LED不像普通的白炽灯泡，可以直接连接220V的交流市电。
LED是2〜3伏的低电压驱动, 必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。
国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。
LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSFET）.反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是:1.避免驱动电流超出最大额定值，影响其可鼎性。
2.获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。
存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。
口前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。
它的功能是把交流市电转换成合适LED的直流电。
根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下儿点：1•高可鼎性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
