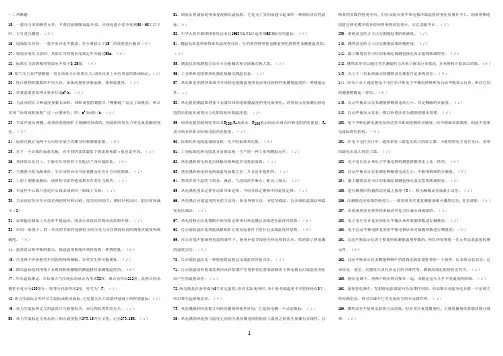

一、判断题15、一般压力表的弹性元件，不准直接测量高温介质，应使高温介质冷却到50～60℃以下时，方可进行测量。
（×）16、现场取压导管，一般不允许水平敷设，至少要按大于15°的坡度进行敷设（×）17、现场安装压力表时，其取压导管的长度规定不应超过50m。
（×）18、标准压力表的精度等级应不低于0.25级。
（×）19、氧气压力表严禁测量一切含油成分介质的压力，因此仪表上应有明显的禁油标记。
（√）20、按计量物质数量的不同方法、流体流量有质量流量、体积流量等。
（√）21、质量流量的常用计量单位是m3/h。
（×）22、当流体的压力和温度参数未知时，体积流量的数据只“模糊地”给出了流量值，所以常用“标准体积流量”这一计量单位，即：m3(标准)/h。
（√）23、节流件前后两侧，流束的收缩和扩大是瞬间形成的，因此相应的压力变化就是瞬间变化。
（×）24、标准孔板正反两个方向的安装方式都可用来测量流量。
（×）25、对于一个具体的标准孔板，在不同的雷诺数值下的流量系数α值也是不同。
（√）26、角接取压法其上、下游引压导管位于孔板法兰前后端面处。
（×）27、当测量介质为液体时，引压导管应由节流装置向差压计方向低倾斜。
（√）28、工程上测量流量时，使用的节流件通常都存在着压力损失。
（√）29、节流件中心线与管道中心线必须在同一轴线上安装。
（√）30、当双波纹管差压计阻尼阀逆时针转动时，阻尼时间增大；顺时针转动时，阻尼时间减小（X）31、如果输出轴加上压差时不能起动，则表示双波纹管的活动范围不够。
（√）32、在同一流量下，同一形式的节流件选择较小的压差力可以得到较高的测量灵敏度和准确度。
（×）44、温度是从热平衡的观点，描述温度系统冷热程度的一种物理量。
（×）45、任意两个冷热程度不同的物体相接触，必然发生热交换现象。

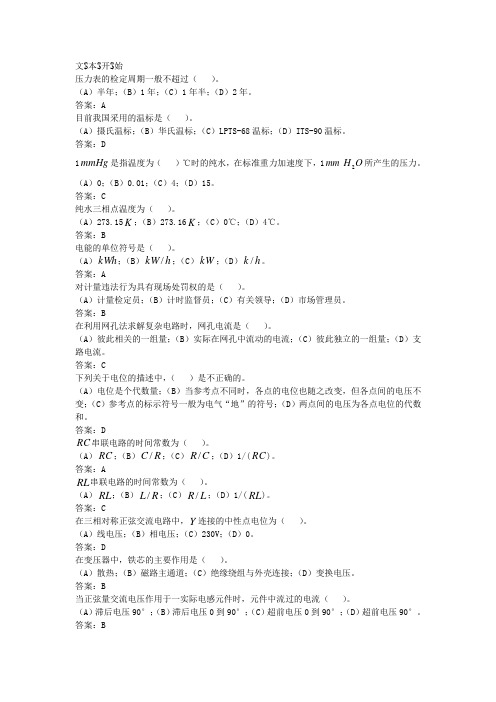

文$本$开$始压力表的检定周期一般不超过（ ）。
（A ）半年；（B ）1年；（C ）1年半；（D ）2年。
答案：A目前我国采用的温标是（ ）。
（A ）摄氏温标；（B ）华氏温标；（C ）LPTS-68温标；（D ）ITS-90温标。
答案：D1mmHg 是指温度为（ ）℃时的纯水，在标准重力加速度下，1mm O H 2所产生的压力。
（A ）0；（B ）0.01；（C ）4；（D ）15。
答案：C纯水三相点温度为（ ）。
（A ）273.15K ；（B ）273.16K ；（C ）0℃；（D ）4℃。
答案：B电能的单位符号是（ ）。
（A ）kWh ；（B ）h kW /；（C ）kW ；（D ）h k /。
答案：A对计量违法行为具有现场处罚权的是（ ）。
（A ）计量检定员；（B ）计时监督员；（C ）有关领导；（D ）市场管理员。
答案：B在利用网孔法求解复杂电路时，网孔电流是（ ）。
（A ）彼此相关的一组量；（B ）实际在网孔中流动的电流；（C ）彼此独立的一组量；（D ）支路电流。
答案：C下列关于电位的描述中，（ ）是不正确的。
（A ）电位是个代数量；（B ）当参考点不同时，各点的电位也随之改变，但各点间的电压不变；（C ）参考点的标示符号一般为电气“地”的符号；（D ）两点间的电压为各点电位的代数和。
答案：DRC 串联电路的时间常数为（ ）。
（A ）RC ；（B ）R C /；（C ）C R /；（D ）1/(RC )。
答案：ARL 串联电路的时间常数为（ ）。
（A ）RL ；（B ）R L /；（C ）L R /；（D ）1/(RL )。
答案：C在三相对称正弦交流电路中，Y 连接的中性点电位为（ ）。
（A ）线电压；（B ）相电压；（C ）230V ；（D ）0。
答案：D在变压器中，铁芯的主要作用是（ ）。
（A ）散热；（B ）磁路主通道；（C ）绝缘绕组与外壳连接；（D ）变换电压。
答案：B当正弦量交流电压作用于一实际电感元件时，元件中流过的电流（ ）。
仪表工考试：热工仪表检修工(中级)考试试题（最新版）1、单选导线保护管应敷设在便于检修、维护，不易受到机械损伤，远离火源以及（）地方。
A.障碍物B.剧烈振动C.其他干扰正确答案：B2、单选JF—12型晶体管放（江南博哥）大器输入级的振动变流器作用是将输入的直流信号调制成（）交流电压信号。
A.50HzB.100HzC.1000Hz正确答案：A3、问答题计算题：现有S分度热电偶和动圈仪表组成的测温系统如图D-11所示。
被测温度已知为1000℃，仪表所处环境温度为30℃。
试求测温回路产生的热电动势是多少？为使仪表直接指示出被测温度应如何处理？正确答案：测量回路产生的热电动势＝ES（1000，30）＝9.587－0.173＝9.414（mV）为使仪表直接指示出被测温度应预先将仪表的机械零位调至30℃。
热电动势为9.414mV。
4、问答题对热电偶热端焊点的要求有哪些？正确答案：要求焊点光滑、无夹渣、无裂纹，焊点直径不大于热电极直径的2倍。
5、问答题怎样校验XCZ—101型动圈表？正确答案：（l）校验点应选在大刻度线点及常用点上，不应小于5点。
（2）通电前，先调好指针的机械零位。
（3）通电后，加信号使指针缓慢上升至标尺刻度终点，停留3min，再减信号使指针缓慢返回到标尺刻度始点附近，再断开信号，10s后读取示值，该示值即为不回机械零位读数。
指针在移动中应平稳，无卡涩、摇晃、迟滞等现象。
（4）作上升或下降校验时，应使指针缓慢接近校验点，不应过头再返回。
（5）当指针到达被校分度线中心时，读取标准电位差计示值。
6、单选纯水三相点温度为（）。
A.273.15KB.273.16KC.0℃D.4℃正确答案：B7、单选配接热电阻的动圈仪表改刻度，就是通过调整仪表量程电阻的大小，而动圈仪表改刻度前后，动圈的上限（）应该是相同的。
A.电压B.电阻C.电流正确答案：C8、单选下列几种测温仪表中，一般测量精确度最高的是（）。
A.动圈式温度表B.光学高温计C.电子电位差计正确答案：C9、单选全面质量管理概念源于（）国家。
文$本$开$始压力表的检定周期一般不超过（ ）。
（A ）半年；（B ）1年；（C ）1年半；（D ）2年。
答案：A目前我国采用的温标是（ ）。
（A ）摄氏温标；（B ）华氏温标；（C ）LPTS-68温标；（D ）ITS-90温标。
答案：D1mmHg 是指温度为（ ）℃时的纯水，在标准重力加速度下，1mm O H 2所产生的压力。
（A ）0；（B ）0.01；（C ）4；（D ）15。
答案：C纯水三相点温度为（ ）。
（A ）273.15K ；（B ）273.16K ；（C ）0℃；（D ）4℃。
答案：B电能的单位符号是（ ）。
（A ）kWh ；（B ）h kW /；（C ）kW ；（D ）h k /。
答案：A对计量违法行为具有现场处罚权的是（ ）。
（A ）计量检定员；（B ）计时监督员；（C ）有关领导；（D ）市场管理员。
答案：B在利用网孔法求解复杂电路时，网孔电流是（ ）。
（A ）彼此相关的一组量；（B ）实际在网孔中流动的电流；（C ）彼此独立的一组量；（D ）支路电流。
答案：C下列关于电位的描述中，（ ）是不正确的。
（A ）电位是个代数量；（B ）当参考点不同时，各点的电位也随之改变，但各点间的电压不变；（C ）参考点的标示符号一般为电气“地”的符号；（D ）两点间的电压为各点电位的代数和。
答案：DRC 串联电路的时间常数为（ ）。
（A ）RC ；（B ）R C /；（C ）C R /；（D ）1/(RC )。
答案：ARL 串联电路的时间常数为（ ）。
（A ）RL ；（B ）R L /；（C ）L R /；（D ）1/(RL )。
答案：C在三相对称正弦交流电路中，Y 连接的中性点电位为（ ）。
（A ）线电压；（B ）相电压；（C ）230V ；（D ）0。
答案：D在变压器中，铁芯的主要作用是（ ）。
（A ）散热；（B ）磁路主通道；（C ）绝缘绕组与外壳连接；（D ）变换电压。
答案：B当正弦量交流电压作用于一实际电感元件时，元件中流过的电流（ ）。

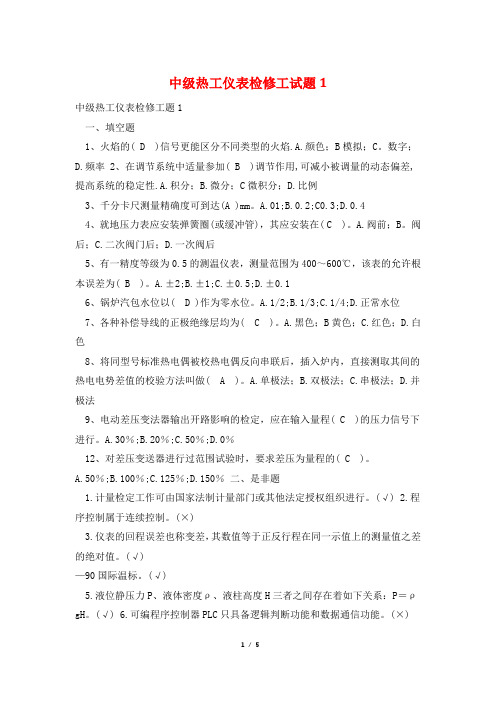

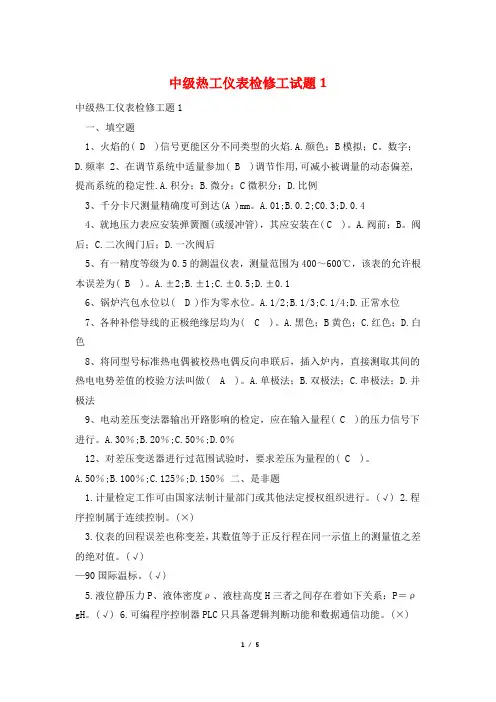

中级热工仪表检修工试题1中级热工仪表检修工题1一、填空题1、火焰的( D )信号更能区分不同类型的火焰.A.颜色；B模拟；C。
数字；D.频率 2、在调节系统中适量参加( B )调节作用,可减小被调量的动态偏差,提高系统的稳定性.A.积分；B.微分；C微积分；D.比例3、千分卡尺测量精确度可到达(A )mm。
A.01;B.0.2;C0.3;D.0.44、就地压力表应安装弹簧圈(或缓冲管)，其应安装在( C )。
A.阀前；B。
阀后；C.二次阀门后；D.一次阀后5、有一精度等级为0.5的测温仪表，测量范围为400～600℃，该表的允许根本误差为( B )。
A.±2;B.±1;C.±0.5;D.±0.16、锅炉汽包水位以( D )作为零水位。
A.1/2;B.1/3;C.1/4;D.正常水位7、各种补偿导线的正极绝缘层均为( C )。
A.黑色；B黄色；C.红色；D.白色8、将同型号标准热电偶被校热电偶反向串联后，插入炉内，直接测取其间的热电电势差值的校验方法叫做( A )。
A.单极法；B.双极法；C.串极法；D.并极法9、电动差压变法器输出开路影响的检定，应在输入量程( C )的压力信号下进行。
A.30％;B.20％;C.50％;D.0％12、对差压变送器进行过范围试验时，要求差压为量程的( C )。
A.50％;B.100％;C.125％;D.150％二、是非题1.计量检定工作可由国家法制计量部门或其他法定授权组织进行。
(√)2.程序控制属于连续控制。
(×)3.仪表的回程误差也称变差，其数值等于正反行程在同一示值上的测量值之差的绝对值。
(√)—90国际温标。
(√)5.液位静压力P、液体密度ρ、液柱高度H三者之间存在着如下关系：P＝ρgH。
(√)6.可编程序控制器PLC只具备逻辑判断功能和数据通信功能。
(×)7. 火电厂主蒸汽流量测量节流件一般选用喷嘴，给水流量测量节流件一般选用孔板。
仪表工考试：热工仪表检修工(中级)题库考点1、单选霍尔压力变送器，全量程指示偏小，其原因是（）。
A.霍尔元件卡住B.霍尔片变质C.无控制电流输入正确答案：B2、问答题简述热电偶检定的双极比较法。
答（江南博哥）案：双极比较法是将标准热电偶和被检热电偶捆扎在一起，将测量端置于检定炉内均匀的高温区域中，用电测装置分别测出标准热电偶和被检热电偶的热电势，以确定被检热电偶的误差。
3、问答题用比较法检定工业热电偶为什么对炉温变化有一定要求？正确答案：用比较法检定工业热电偶时，标准热电偶和被检热电偶不是在同一时间测量的，如果炉温有微量变化，就会给测量结果带来误差。
因此，在检定热电偶时，必须对炉温进行严格控制。
按规程规定，用比较法检定工业热电偶时，在一次读数过程中，炉温变化不得超过1℃。
4、单选能以亲磁与否判断其正负极性的热电偶是（）。
A.K型B.E型C.S型正确答案：C5、填空题压力表升压和降压检定时，各对应检验点上，轻敲表壳后，两次读数之差叫压力表的______，其值按规定工业用压力表不得超过______的绝对值。
正确答案：变差；允许误差6、问答题计算题：已知四变量逻辑函数为：f（A、B、C、D）＝（＋BC）（B＋CD）。
试求该函数的与非表达式并画出相应的逻辑图。
正确答案：相应的逻辑图见下图：与非表达式：。
7、问答题计算题：欲测量60mV电压，要求测量误差不大于0.4%，现有两块电压表，一块量程为0～75mV，0.2级毫伏表，一块量程为0～300mV，0.1级毫伏表，问应选用哪一块毫伏表，并说明理由。
正确答案：量程为0～75mV，0.2级毫伏表的允许误差Δ1＝75×0.2%＝0.15mV量程为0～300mV，0.1级毫伏表的允许误差Δ2＝300×0.1%＝0.3mV而根据题意测量60mV电压的误差要求不大于Δ＝60×0.4%＝0.24mV应选用75mV，0.2级毫伏表。
8、单选电子电位差计测量桥路的稳压电流是保证仪表测量精确度的重要条件之一，要求环境温度在0—60℃范围内，每变化10℃输出电流变化不超过（）。
热工仪表检修工考试题+参考答案一、单选题（共50题，每题1分，共50分）1、下面哪种型号的热电偶,( )其热电势与温度的线性关系最好A、JB、SC、ED、K正确答案：D2、铂电阻温度计电阻值与温度间的函数关系,在0~419.527℃温度范围内,国际温标采用下述( )公式计算。
A、R t=R 0(1+dt)B、W(t)=W r(t)+a 8[W(t)-1]+b 8[W(t)-1]2C、R t=R 0[1+A t+B t2+C(t-100)t 3]D、W(t)=1+A t+B t2正确答案：B3、校验测量系统的综合误差时,其综合误差应不超过系统内各单元仪表允许基本误差的( )值。
A、最大B、最小C、平均D、方和根正确答案：D4、孔板入口边缘不尖锐,会造成流量示值( )。
A、不受影响B、偏低C、可能偏低或偏高D、偏高正确答案：C5、端子排接线时,每一个端子最多只允许接入( )。
A、三根导线B、一根导线C、两根导线D、四根导线正确答案：C6、在相同的条件下,压力仪表在同一检定点正反行程示值之差为( )。
A、回程误差B、迟滞变差C、示值变动量正确答案：A7、测量低于( )的压力时,应减少液柱引起的附加偏差A、0.1 MPaB、5 MPaC、1 MPa正确答案：A8、仪表管道的工作环境温度为( ),否则应有防冻或隔离措施A、0~30℃B、5~50℃C、0~100℃正确答案：B9、对于双室平衡容器,当汽包压力低于额定值时,将使差压计指示水位( )。
A、不变B、偏低C、偏高D、不能确定正确答案：B10、在差压变送器的取压处和信号管路之间应加装冷凝器,以防止( )直接进入差压计,使两管路内的液柱高度相等。
A、杂质B、高温介质C、污物D、气体正确答案：B11、G3/4”为管螺纹,其3/4”指的是( )。
A、管的内孔直径B、螺纹部分的直径C、螺纹的螺距D、管子的壁厚正确答案：A12、热工仪表及控制装置在机组试运期间主要参数仪表应100%投入,其优良率应为( )。
热工仪表检修工试题（含答案）一、单选题（共50题，每题1分，共50分）1、热电偶校验时包括标准热电偶在内,捆扎成束的热电偶总数不应超过( )支。
A、8B、5C、10D、6正确答案：D2、“国际单位制”的代号为( )A、WB、KC、SI正确答案：C3、压力表安装在取样点下5米处,已知所测介质是水,压力表显示数值为1.0MPa,气压表的读数为0.1MPa,则所测介质的绝对压力约为( )。
A、1.1MPaB、1.15MPaC、0.95MPaD、1.05MPa正确答案：D4、已授权的计量检定部门通常都有检定证书、检定结果通知书、测试记录等,其中检定结果通知书是( )。
A、计量器具检定不合格的文件B、送检仪表已检定完毕的通知C、证明计量器具检定合格的文件D、下达的强制检定仪表到期送检通知正确答案：A5、下列数据为三位有效数字的是( )。
A、5010B、0.017C、0.107D、3.09正确答案：B6、以下哪种设置会损坏阀门( )。
A、行程设置过短B、行程设置过长C、力矩设置过小D、力矩设置过大正确答案：D7、下列不属于压力变送器敏感元件的是( )。
A、弹簧管B、膜盒C、弹片D、波纹管正确答案：C8、火力发电厂循环水系统中循环水的作用是( )。
A、冷却锅炉B、供给机组循环工质C、冷却汽轮机排汽D、冷却蒸汽正确答案：C9、1151系列变送器进行正负迁移时对量程上限的影响( )。
A、偏小B、不确定C、偏大D、没有影响正确答案：D10、对某些重要的关键参数,应采用三重冗余变送器测量,系统应自动选择( )作为被控变量,而其余变送器测得的数值,若与此被控变量的偏差超过预先整定的范围时,应进行报警。
A、加权平均值B、最大值C、中值D、最小值正确答案：C11、有一测温仪表准确度等级为0.5级,测量范围为400~600℃,该表的允许基本误差是( )。
A、± 3℃B、士1℃C、± 2℃D、士4℃正确答案：B12、凝汽式发电机组进行热能和机械能转换时采用的热力循环是( )。
试题集用铂铑10-铂热电偶测是某加热炉温度,测出热电偶输出的热电势为7.32mV,室内温度(参比端温度)t 0=20℃,求炉内温度t 。
答案：解：根据参比温度t 0=20℃，查分度表格得E s (20,0)=0.113mV,代入下式:E s (t,0)= E s (t,t 0)+ E s (t 0,0)= 7.32+0.113=7.433(mV)用此电势再查分度表得t=810℃。
该加热炉炉内温度为810℃。
有一材料为镍铬-镍硅热电偶，工作时参考端温度t 0=30℃,测得热电势E(t,t 0)=38.560mV,问工作端的实际温度是多少？答案：解：先从K 分度表中查得E （t 0,0）=1.203mV ，所以E （t,0）=E （t,t 0）+E （t 0,0）=38.560+1.203=39.763(mV)再查分度表得t=961.5℃该热电偶工作端的实际温度为961。
5℃。
有一配热电偶的动圈式温度仪表，刻度盘上标有外线路电阻R O 为15Ω，测出热电偶电阻R r 为1Ω，补偿导线电阻R N 为1Ω。
未用补偿器，试计算调整电阻R T 。
答案：解：因为R O = R T + R N + R r + R S + R C ，所以R T = R O - R r - R N - R S - R C=15-1-1-0-1=13（Ω）式中：R S 为补偿器内阻，R C 为铜导线电阻。
由计算知，调整电阻应为13Ω。
调整电阻R T 为13Ω。
一水箱距底面垂直向上10m 处装有一块压力表，其示值是1.9MP a,问水箱底部压力是多少?答案：解:P实=P表+P修因P修=10mH2O≈0.1MPa所以P实=1.9+0.1=2.0(MPa)水箱底部压力为2.0MPa。
一根管道内取样处的水压为1.2Mpa，压力表装在取样点下方5m处，求压力表的示值。
答案：解：因为压力表装在测压点下方，压力表的示值将高于水管内压力：ΔΡ=5×1000×9.81=49050(Pa)≈0.05(MPa)所以压力表示值=1.2+0.05=1.25(MPa)压力表的示值维为 1.25Mpa温度是指物体的______，它是表征______的一个重要的物理量。
职业技能鉴定实际操作技能试题库热工仪表修理工面试、笔试试题（中级工）对运行中的带联锁保护的仪表进行维修时应注意哪些方面？（至少4项，每项5分）答案：（1）检查维修应有两人或两人以上参加。
（2）维修前必须征得现场当班人员同意并签好工作票。
（3）检修前要解除相关的联锁保护。
（4）检修结束并回复设备后，确认相关联锁保护未动作。
（5）投入联锁保护。
（6）办理工作票终结手续。
ＤＣＳ中出现的干扰信号是怎样产生的？答案：一般来自下述三个方面：（１）静电感应产生的干扰由信号回路周围存在的静电电容、分布电容引起，往往来自于电源线；（6分）（２）电磁感应产生的干扰由信号回路周围的磁场引起，来自于电机、变压器、接触器等设备；（6分）（３）多点接地或阻抗匹配产生的干扰（4分）①信号线有两点以上接地，而这两点之间又有其他设备的漏电流产生的电位差，信号回路就会因通过构成闭合回路而产生干扰．（1分）②信号线的屏蔽层有两点以上接地．（1分）③信号线对地绝缘差．（1分）④接受信号回路的阻抗低．（1分）安装ＤＣＳ时，应采取哪些抗干扰措施？（至少4项，每项5分）答案：（１）信号线应采用屏蔽电缆（芯线１ｍｍ２），其屏蔽层只能有一处接地（接地点一排），其余部位对地都是绝缘的．现场检测仪表处，电缆屏蔽层不能接到表的外壳，而要＂悬空＂．现场接线盒的接地母排，是用来汇集各检测仪表信号电缆的屏蔽层，然后经多芯电缆的屏蔽层接到控制室的接地母排，所以其本身在现场不能另外接地．（２）用电缆桥架敷设电缆时，应尽量避免不同电压等级的电缆在同一槽敷设，迫不得已时，可用金属隔板有槽加以隔开．（３）当选用过程计算机并且邻近（＜１０ｍ）有大容量的用电设备时，则需在控制室的墙设置法拉第屏蔽笼，且此屏蔽笼要有良好的接地．（４）数据高速通路一般应设置两条，一用一备，两根电缆要沿不同的路径敷设，如一条架空、一条埋地等．（５）数据高速通路与电源线平敷设时，其间距应符合有关规定，对单电源线应＞１５ｍ／ｋＶ，对双绞电源线应＞３ｍ／ｋＶ，对套有金属管的电源线应＞３０ｃｍ／ｋＶ（６）为防止高压雷电场通过电缆感应进入ＤＣＳ，应在电源线和数据高速通路上设置浪涌吸收器．试述锅炉水位测量中虚假水位是怎样造成的？它对水位自动调节有何影响？答案：虚假水位是由于汽包压力变化造成的。
（5分）汽包部压力又是随蒸汽负荷变化及锅炉工况而变化的，如当锅炉燃烧强度未变，而负荷突然增加，需从汽包多取出一部分蒸汽量，水位应下降，但因此时燃料未及时增加，势必引起汽包压力下降，使整个汽水混合物的体积增大，结果反使水位升高了。
（5分）这与物质量平衡对水位的影响规律相反，故称为虚假水位。
（5分）待燃料增加后，压力才能逐步恢复额定值，假水位现象才逐步消除。
虚假水位有使给水量向与负荷变化方向相反向变化的趋势，造成错误调节动作。
（5分）某厂一給水调节阀为气动常开式(直行程)，气缸已损坏，现只有一常闭式气缸备件。
可否利用程序解决。
给出临时解决方案。
答案：首先将气缸换上。
（5分）原定位器连接方式不变，通过程序，设原输出至阀门线性化模块的信号为f，利用减发器将1-f输出至阀门线性化模块即可，但是一般阀门特性为非线性化，这样做阀门需要重新标定，一般不建议使用。
（5分）改变定位器连接方式：将定位器旋转180度安装即可。
（10分）选择调节阀时口径过大或过小会产生什么问题？正常工况下调节阀的开度应以多大围为宜？答案：若调节阀口径选的过小，当系统受到较大扰动时，调节阀可能运行在全开或接近全开的非线性饱和工作状态，使系统暂时失控；（5分）若口径选的过大，系统运行中阀门会经常处于小开度的工作状态，不但调节不灵敏，而且易造成流体对阀芯、阀座的严重冲蚀，在不平衡力的作用下易引起调节阀失灵。
（5分）正常工况下，调节阀开度应处于15%～85%之间。
（10分）简述BT-200手操器面板主要按键操作。
答案：显示器总菜单画面显示如下。
A：DISPLAY（测量数据显示）（传感器型号、参数显示）（5分）B：SENSORTYPEHOME、SET、ADJ、ESC4个功能键。
调用时需用F1，F2，F3，F4功能键。
（5分）按“F1＂显示各种测量参数。
按“F2＂出现设置（SET）菜单页，可设置测量围、阻尼、显示方式、小信号切除、正反面等。
按“F3＂出现调整（ADJ）菜单页，可自动、手动调零、测试、储存和出错记录……等。
按“F4＂则返回（ESC）上一页。
（5分）显示屏上的光标在“A：DISPLAY＂上，若按“ENTER＂键，＂则会显示各种测量数据，如果光标移到：“B：SENSORTYPE 上，则会显示传感器的各种参数。
（5分）简述BT-200手操器设定工位号TIC-1002的步骤。
答案：打开“电源键＂→按两次“ENTER＂键，调出总目录菜单（5分）→按“F2＂键调出“SET＂菜单页（5分）→按“ENTER＂键→（5分）翻页找出“C10 T AG NO＂然后在它下面设定TIC-1002即可。
（5分）简述BT-200手操器设定差压变送器测量围-10~40kPa。
答案：打开“电源键＂→按两次“ENTER＂键，调出总目录菜单→（5分）按“F2＂键调出“SET＂页，测量围的设定属于主参数设定，所以还要按“ENTER＂键，翻到主参数设定页（5分）。
测量围的设置需要设置3个参数。
（5分）（1）工程单位kPa：在“C20 PRESS UNIT＂下用“∧＂或“∨＂键在14个工程单位中找出“kPa＂→按两次“ENTER＂键。
（2）测量围下限-10kPa：在“C21 ＂下输入“-10＂→按两次“ENTER＂键。
（3）LOW RANGE测量围上限40kPa：在“C22 HIGH RANGE＂下输入“40＂→按两次“ENTER＂键。
（5分）设定测量围下限时，其上限会自动跟踪改变。
当某一罗斯蒙特HART协议流量变送器与DCS量程不符时如何用275型手操器修改？答案：（1）将手操器的接线挂在相应端子上。
（4分）（2）送电，按Online键，确认。
（4分）（3）选Device Setup确认。
（4分）（4）选Basic Setup，确认。
（4分）（5）选Range Values后，可改量程。
（4分）报警和联锁系统拒动的原因有哪些？如何加以处理？答案：所谓拒动，是指工艺变量或设备运行参数已达到自动报警或自动联锁的数值，但报警联锁系统无动于衷而拒绝动作。
（5分）其原因和处理方法如下。
（1）一次发信元件工作不正常. （5分）①一次仪表控制指针误差大，在信号超过动作整定值时尚不发信。
应认真进行定期校验和检查设定值。
②有触点发信元件接点表面氧化或灰尘积聚，影响正常接通。
除勤检查维护外，可适当增加通过触点的负载电流（弱电时应大于10mA，强电时应大于50mA）。
③发信元件常闭点由于多次打火而粘接在一起或接触不良，不能有效断开或接通。
应设法减少回路的储能元件或采取适当的“灭压＂措施。
接点表面烧毁的应及时更换。
④一次仪表测量系统故障，在危险工况不能正确显示和发信。
应检修调校一次仪表，如报警或联锁参数十分重要，可采用二台或三台一次仪表检测同一参数，组成“二取一＂或“三取二＂回路来解决这一问题。
（2）执行器故障。
（5分）①电气回路断线、短路、绝缘不好、接地或接触不良。
彻底检查线路和电磁阀线圈的直流电阻和绝缘电阻，使之导通良好。
②气源不清洁或可动机构润滑不好，使电磁阀卡住或动作失灵。
应先解决气源问题，然后清洗和润滑可动机构并多次试验，确认可靠后方可使用。
（3）连接导线断路、短路或接地。
（5分）用万用表检查线路导通情况，用500V兆欧表检查线路绝缘电阻。
测绝缘电阻时最好将被测线路正负极短路后再测量，以免损坏电子元器件。
电磁阀不动作的原因有哪些？如何处理？（至少4项，每项5分）答案：（1）接线不良。
重新接线和进行接插件连接（2）电源电压不在工作围。
将电源电压调至正常位置围（3）线圈脱焊。
重新焊接（4）线圈短路。
更换线圈（5）工作压差不合适。
调整压差或更换相称的电磁阀蒸汽流量测量系统在排放后，为什么要等一段时间再投运设备？答案：等一段时间主要是等待冷凝液充满管道。
（10分）第一，可以防止高温介质进入仪表，提高仪表使用寿命; （5分）第二，使两根导压管的冷凝液的高度相同，并且其冷凝液的温度相同，防止由于冷凝液的高度差及温度差引起的测量误差，提高测量精度。
（5分）用于测量流量的导压管线、阀门组回路中，当正压阀阀门或导压管泄漏时，仪表指示什么状态？当负压阀阀门或导压管泄漏时，仪表指示什么状态？当平衡阀门泄漏时，仪表指示什么状态？正压侧导压管全部堵死，负压侧畅通时，仪表指示什么状态？答案：当正压阀阀门或导压管泄漏时，仪表指示偏低；（5分）当负压阀阀门或导压管泄漏时，仪表指示偏高；（5分）当平衡阀门泄漏时，仪表指示偏低；（5分）正压侧导压管全部堵死，负压侧畅通时，仪表指示跑零下。
（5分）EJA型智能变送器的调零方法有哪两种?答案： (1)变送器外调零螺钉调零；在调节变送器外调零螺钉前，需确认以下两点。
（5分）①参数项“J20；EXT；ZERO；ADJ＂量示“ENABLE＂。
②用一字螺丝刀调节调零螺钉，顺时针使输出增大，逆时针使输出减小。
（5分）(2)使用终端BT200进行调零参数项“J10；ZERO；ADJ＂，按ENTER键两次。
调零后，不能立即断电，如调零后30s 断电，零点将恢复到原值。
（10分）产生测量误差的原因有那些？（至少4项，每项5分）答案：（1）测量方法引起的误差；（2）测量工具、仪器引起的误差；（3）环境条件变化引起的误差；（4）测量人员水平与观察能力引起的误差；（5）被测对象本身变化引起的误差。
请详细叙述差压变送器的校准全部过程。
答案： (1)准备及接管连接：（10分）①关闭三阀组正、负压阀，打开平衡阀。
②取下正压侧排气堵头，并在堵头位置接上校表接嘴。
③打开下方排气/排液阀，鼓气吹扫残物、残液后关死排气、排液阀。
④接上压力信号源及数字压力计。
⑤卸开二次表的输入端子(只卸一端)，串上标准电流表。
(2)校准：（10分）①基本误差及回程误差的校准；将差压测量值分别置于规定测量值的0、25%、50%、75%、100%各点。
记录下基本误差。
实际输出值与公称输出值之差对输出值的围(16mA)的百分率既为基本误差。
②回程误差的校准；使测量值略超出测量最高值(如105%)，然后依次将测量值分别置于100%、75%、50%、25%、0各点。
记录下输出对应于各点的实际值。
计算回程误差。
变送器各点正、反行程输出实测值之差即为回程误差。
③静压误差校准。
现场校准一般不校静压误差，只确定是否存在静压误差。
如果补偿导线选错或极性接反，对测量结果会带来什么影响?补偿导线的分度号和极性混淆不清如何判断？答案：因为各种型号的补偿导线，其热电特性不一样，在同一温度下，补偿电动势的大小也不一样，如果补偿导线选错或极性接反，不仅不能起到补偿作用，反而会抵消部分热电势。
