离心泵节能技术的特点

离心泵的节能技术及其应用摘要:本文从离心泵在选型时易出现误区以及运行中出现不规范操作等问题出发，对离心泵主要节能措施进行了阐述，同时对泵站的设计、水泵的配件及维修做了进一步解释与说明，并以我厂为实例对离心泵节能技术应用进行分析，具有一定的实践指导意义。

关键词：离心泵效率节能降耗泵类产品属于流体机械，国内的需求量非常大，每年消耗在泵类产品的电能占全国20%～25%[1]，而泵是各工矿企业必不可少的设备。

因此，节约能源，提高水泵及泵站的运行效率，成为各工矿企业追求的目标。

离心泵需求量占泵类产品80%左右，因此，针对离心泵开展节能工作是非常重要和刻不容缓。

1 运行效率低的主要原因离心水泵运行效率低的主要原因是离心泵的实际工况点常低于或远低于泵的最高效率点，由于离心泵的电动机不能调速，因此全部都是采用泵出口阀进行调节[2]。

阀门调节简单方便，然而从节能的角度看泵在低效率区域运转将造成能量浪费，使驱动电机处于轻载下的低效、低功率状态运行。

2 节能的技术措施确定合理的选型参数（Q、H）是保证泵高效运转的前提与关建。

而目前参数普遍存在着不同程度的偏大。

为了使选泵合理，减少浪费，应根据具体情况，对流量及压力的余量做出相应的规定。

（1）流量Q的确定：若对正在稳定运行的水泵进行精确流量计算，可不留余量或少留余量，若为长远开发留较多余量，更换新泵更具经济性。

（2）扬程H的确定：扬程H相比流量Q的确定较难，因此应从节能降耗的角度注意以下几点。

①管路阻力不应估取，应由公式H=H静+H阻计算，其中H阻计算较H静繁琐，往往偏大估取。

②留有余量问题：若能精确给出H值时不必留有余量，不能盲目地加大H、Q两者余量，因为无论何者的余量，都自然给另一参数带来余量。

（3）泵性能的选择：对于工艺流量稳定的水泵，性能选择的重点是保证泵运行点的高效，若工艺流量调节幅度较大并且频繁时，应特别注意Q－H曲线和。

Q－η曲线在调节范围内是否平坦。

使泵在效率较高的区域运转[3]。

离心泵的四种主流节能技术分析离心泵是一种常见的工业设备，广泛应用于农业、建筑、化工、石油、电力等行业。

考虑到能源的有限性和环境保护的需要，越来越多的工程师和研究人员开始探索离心泵的节能技术。

以下是四种主流的离心泵节能技术的详细分析。

1.变频调速技术变频调速技术是将传统的固定频率电动机改为可变频率电动机，通过调节电机的转速，控制离心泵的流量输出。

这种技术能够根据实际工况需求来灵活地调整泵的工作状态，从而提高泵的效率。

通过变频调速，能够在不同负荷下实现泵的精确控制和能耗优化。

2.高效永磁机技术高效永磁机技术是指将传统的感应电机改为采用永磁同步电机，这种电机具有高效、高可靠性等特点。

相对于传统电机，高效永磁机在耗能、效率和转速等方面更为出色，可以减少电能损耗并提高泵的效率。

高效永磁机技术在离心泵上的应用，不仅提高了泵的节能性能，还降低了维护成本。

3.先进控制算法技术采用先进的控制算法技术，如模糊控制、自适应控制、预测控制等，对离心泵的运行状态进行实时监测和调整，从而达到节能目的。

这种技术能够根据泵的运行数据和负荷变化等因素，实时调整泵的工作状态，确保泵在最佳运行点进行工作，提高泵的效率和节能性能。

4.多级串联技术通过多级串联技术，将多个离心泵按照一定的方式连接起来，实现泵的串联工作。

这种技术能够使泵的扬程得到增加，同样的流量输出情况下，泵的扬程下降，效率得到提高。

通过增加泵的级数，在不增加电机功率的情况下，达到提高泵的工作效率和节能目的。

总结起来，离心泵的节能技术主要包括变频调速技术、高效永磁机技术、先进控制算法技术和多级串联技术。

采用这些节能技术可以降低离心泵的能耗，提高泵的效率。

在实际应用中，工程师可以根据具体工况和需求选择适合的节能技术，并结合其他的优化策略来进一步提高离心泵的节能性能。

卧式离心泵的工作特点介绍
1.结构紧凑：卧式离心泵由电机和泵体组成，采用水平布置，结构紧凑，占地面积小，便于安装和维护。

泵体和电机通过联轴器连接，实现高效的传动和运转。

2.能耗低：卧式离心泵工作时，通过电机带动叶轮高速旋转，将液体抽入泵体并迅速输送。

泵体内部的叶轮与泵体之间的间隙非常小，确保离心泵的高效率。

由于泵体和叶轮都是由高强度材料制成，使得泵的各部件寿命长。

另外，通过合理设计，减少了能量的损耗，实现了能耗低的工作特点。

3.流量稳定：卧式离心泵的工作特点之一是能够稳定输送液体。

在泵体中，叶轮和泵体之间形成一个密封腔，当叶轮转动时，液体被离心力推动，从入口进入泵体，然后经过叶轮的旋转将液体向出口方向输送。

卧式离心泵的泵体和叶轮均采用精密加工，内部流道形状设计合理，能够保证液体流动的稳定性，避免了流量波动引起的液压变化。

4.压力高：卧式离心泵的另一个工作特点是能够产生较高的压力。

在卧式离心泵的泵体中，叶轮受到电机驱动旋转产生离心力，使得液体获得较高的动能。

随着液体通过叶轮流动后，它的压力也随之增加。

因此，卧式离心泵能够产生较高的压力，满足不同工况下的需求。

5.使用范围广泛：卧式离心泵适用于水泵、石油、化工、制药、农业灌溉等领域。

不同于其他类型的泵，离心泵能够输送各种类型的液体，包括清水、污水、酸碱溶液、油类等。

另外，卧式离心泵还可以进行多级连接，实现更大的流量和更高的扬程。

水泵的四种节能特点1、切割叶轮节能众所周知，在离心式水泵的构造中，决定水量大小和扬程高低的一个重要部件就是叶轮。

其工作原理是高速旋转的叶轮带动其内部的液体旋转，从而产生离心力。

我们在初中物理课上就学过，决定离心力大小的一个重要因素是旋转半径，从这我们就可以看出，一旦一个离心泵的叶轮被切割，也就是将叶轮的直径变小，那么该叶轮的内部的液体的离心力肯定会变小，其后果只能是造成水泵的流量、扬程等参数下降，可能对安全生产造成隐患。

2、变频节能技术变频的主要工作原理是依靠变频改变水泵驱动电机的频率，降低电机的转速来实现节能的效果，其主要应用的范围是：①该电机的负荷随生产工况的需要呈现周期性的变化，在这种工况下，当生产负荷降低时，该电机的负荷也随之降低，运用变频技术就可以使该电机在此时的转速降低，从而达到节能的效果，但若是在运行工况比较平稳的系统中，变频技术的节能率会明显下降。

②适应于某些循环水系统因设计参数富余量较大的水泵，即所谓的“大马拉小车”时，才有一定的效果，在这种工况下，依靠变频改变泵电机的频率，降低泵的转速，调整水泵Q、H值工况点，使水泵的实际流量值低于水泵的额定流量值，以此来达到节能的目的。

离心泵是以水力特性最佳条件下的比转速作为相似准则进行设计的，每一种泵的流道水力模型的几何尺寸必须与它的设计参数Q(流量)、H(扬程)、r/min(转速)一一对应才能产生水泵的最终效率。

因此，泵叶轮水力模型及几何尺寸不可能随转速改变而相应改变，所以变频调速使泵的额定转速降低，随之泵的输出流量减小，泵的扬程降低，泵实际效率降低，并远低于该泵原效率值。

当工业循环水系统选用的循环水泵的性能参数Q、H值富余量不大时，如果采用变频调速将泵的实际参数Q、H值变小，可能会造成水泵流量减小值过大，系统冷却水量不足，造成冷却水系统水温升高。

3、三元流技术三元流技术就是把叶轮内部的三元立体空间无限地分割，通过对叶轮流道内各工作点的分析，建立起完整、真实的叶轮内流动的数学模型。

新界多级离心泵BW说明书详解
一、产品简介
新界多级离心泵BW系列，是新界泵业针对各类工业和民用场合开发的高效节能型离心泵。

该系列产品采用先进的设计技术和制造工艺，具有高效、稳定、耐用等特点。

二、产品特点
1. 高效节能：采用优化设计的叶轮和导流部件，提高水力效率，降低能耗。

2. 稳定可靠：结构紧凑，运行平稳，噪音低，使用寿命长。

3. 安装维护方便：采用标准化设计，安装简便，维护成本低。

4. 广泛适用：适用于供水、工业增压、冷却系统、农业灌溉等多种场合。

三、使用说明
1. 安装前，请确保电机与泵体连接处无异物，以防止损坏轴承。

2. 运行前，请检查电源电压是否符合规定，电机旋转方向是否正确。

3. 使用过程中，应定期检查泵的工作状态，如发现异常，应及时停机检修。

四、维护保养
1. 保持泵的清洁，避免有杂物进入泵内。

2. 定期更换润滑脂，保证轴承的良好润滑。

3. 如长期不使用，应在泵体内注入防锈油，以防生锈。

五、注意事项
1. 不得在无水状态下运行泵。

2. 不得随意拆卸泵的零部件，以免影响泵的工作性能。

3. 如遇故障，请及时联系专业人员进行维修。

举例说明离心式风机与水泵采用变频调速节能的原理在各种工业用风机、水泵中，如锅炉鼓、引风机、深井、离心泵等，大部分是额定功率运行，而它们的能耗都与机组的转速有关。

通常在工业生产、产品加工制造业中风机设备主要用于锅炉燃烧系统、烘干系统、冷却系统、通风系统等场合，根据生产需要对炉膛压力、风速、风量、温度等指标进行控制和调节以适应工艺要求和运行工况。

风机流量的设计均以最大风量需求来设计，其调整方式采用调节风门、挡板开度的大小、回流、启停电机等方式控制，无法形成闭环控制，也很少考虑省电。

这样，不论生产的需求大小，风机都要全速运转，而运行工况的变化则使得能量以风门、挡板的节流损失消耗掉了。

在生产过程中，不仅控制精度受到限制，而且还造成大量的能源浪费和设备损耗。

从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。

同样，离心式水泵在我国当前的工业生产和人民日常生活中起到很大的作用，水泵使用三相异步电动机进行拖动，水泵流量的设计同样为最大流量，压力的调控方式只能通过控制阀门的大小、电机的启停等方法。

这种人为增加管阻的调节方式虽然满足了生产生活所需的对流量的控制，但是浪费了大量的电能，不是一种经济的运行方式。

电气控制采用直接或Y-△启动，不能改变风机和水泵的转速，无法具有软启动的功能，机械冲击大，传动系统寿命短，震动及噪声大，功率因数较低等是其主要难点。

为解决这些难题，相关科研技术人员根据生产需要对风机和水泵等装置的转速进行控制和调节以适应工艺要求和运行工况，在满足生产需求的基础上又节约了能源。

所以，变频调速对生产生活具有十分重要的意义，这也就意味着我们有必要了解风机和水泵等装置采用变频调速节能的原理。

为了对变频调速节能原理有更清晰、更深入的理解，我们可以先从变频器的工作原理出发。

变频器电路（见下图）的基本工作原理为：三相交流电源经二极管整流桥输出恒定的直流电压，由六组大功率晶体管组成逆变器，利用其开关功能，由高频脉宽调制（PWM）驱动器按一定规律输出脉冲信号，控制晶体管的基极，使晶体管输出一组等幅而不等宽的矩形脉冲波形，其幅值为逆变器直流侧电压Vd而宽度则按正弦规律变化，这一组脉冲可以用正弦波来等效，此脉冲电压用来驱动电机运转，通过控制PWM驱动器输出波形的幅值和频率，即可改变晶体管输出波形的频率和电压，达到变频调速的目的。

离心泵技术条件1类离心泵技术条件1类一、概述离心泵是一种常见的流体输送设备，广泛应用于各个领域，如石油化工、冶金、电力、水利等。

它以高速旋转的叶轮将液体吸入，在离心力的作用下将其加速并排出。

本文将介绍离心泵技术条件1类，包括其定义、分类、特点以及应用领域等方面。

二、定义技术条件是指产品在生产和使用过程中必须满足的各种性能指标和质量标准。

离心泵技术条件1类是指在温度范围内为-40℃～200℃，压力范围内为0.1MPa～10MPa，流量范围内为0.2m³/h～2000m³/h，扬程范围内为5m～250m的离心泵所需满足的技术条件。

三、分类根据不同的工作原理和结构形式，离心泵可以分为多种类型，如单级离心泵、多级离心泵、轴向流离心泵等。

根据所需满足的技术条件不同，可以将离心泵分为不同等级。

目前国内常用的离心泵技术条件分为1类、2类、3类和4类，其中1类是最高等级。

四、特点离心泵技术条件1类具有以下特点：1.高性能：能够在较宽的温度、压力、流量和扬程范围内稳定工作，且具有较高的效率和可靠性。

2.先进技术：采用先进的设计理念和制造工艺，能够满足各种复杂工况的需求。

3.多样化：可以根据不同的使用需求进行定制化设计，以满足不同用户的要求。

4.节能环保：采用节能环保的设计理念，减少对环境的污染和资源消耗。

五、应用领域离心泵技术条件1类广泛应用于石油化工、冶金、电力、水利等领域。

具体应用场景包括：1.石油化工行业：用于输送各种石油化工产品，如原油、汽油、柴油等。

2.冶金行业：用于输送各种金属矿石和冶金产品，如铁矿石、铜精矿等。

3.电力行业：用于输送各种液体介质，如循环水、冷却水、锅炉给水等。

4.水利行业：用于输送各种液体介质，如河水、湖水、地下水等。

六、结论离心泵技术条件1类是指在温度范围内为-40℃～200℃，压力范围内为0.1MPa～10MPa，流量范围内为0.2m³/h～2000m³/h，扬程范围内为5m～250m的离心泵所需满足的技术条件。

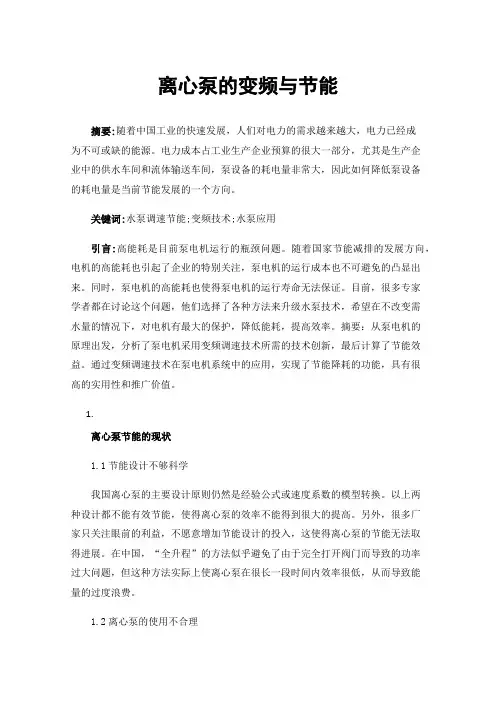

离心泵的变频与节能摘要:随着中国工业的快速发展，人们对电力的需求越来越大，电力已经成为不可或缺的能源。

电力成本占工业生产企业预算的很大一部分，尤其是生产企业中的供水车间和流体输送车间，泵设备的耗电量非常大，因此如何降低泵设备的耗电量是当前节能发展的一个方向。

关键词:水泵调速节能;变频技术;水泵应用引言:高能耗是目前泵电机运行的瓶颈问题。

随着国家节能减排的发展方向，电机的高能耗也引起了企业的特别关注，泵电机的运行成本也不可避免的凸显出来。

同时，泵电机的高能耗也使得泵电机的运行寿命无法保证。

目前，很多专家学者都在讨论这个问题，他们选择了各种方法来升级水泵技术，希望在不改变需水量的情况下，对电机有最大的保护，降低能耗，提高效率。

摘要：从泵电机的原理出发，分析了泵电机采用变频调速技术所需的技术创新，最后计算了节能效益。

通过变频调速技术在泵电机系统中的应用，实现了节能降耗的功能，具有很高的实用性和推广价值。

1.离心泵节能的现状1.1节能设计不够科学我国离心泵的主要设计原则仍然是经验公式或速度系数的模型转换。

以上两种设计都不能有效节能，使得离心泵的效率不能得到很大的提高。

另外，很多厂家只关注眼前的利益，不愿意增加节能设计的投入，这使得离心泵的节能无法取得进展。

在中国，“全升程”的方法似乎避免了由于完全打开阀门而导致的功率过大问题，但这种方法实际上使离心泵在很长一段时间内效率很低，从而导致能量的过度浪费。

1.2离心泵的使用不合理由于离心泵使用时间较长，其性能必然会下降。

如果在使用中不能定期维护，现有故障不能及时修复，很容易使其运行处于亚健康状态，导致其运行效率迅速下降，能耗增加。

此外，如果系统设计不全面、不合理，如管道距离过长，各种弯管接头多，将会使能量损失更加严重，不能满足离心泵的工作要求，为其运行埋下各种隐患。

1.变频水泵调速系统设计目前，该技术在水泵的实际应用中实现较多的是采用手动自动干预的方法进行变频调速。
