反相比例放大电路

反比例运算放大电路是一种电子电路，它通过特定的元件配置和信号处理方式，实现反比例运算功能。

这种电路在模拟电子技术和数据转换领域中有着广泛的应用。

一、反比例运算放大电路的基本原理反比例运算放大电路由输入级、中间级和输出级三部分组成。

它采用差分放大电路作为输入级，用以抑制零点漂移和放大微弱信号。

中间级通常由一级或两级放大电路组成，用以实现电路的电压放大和电流放大。

输出级一般采用输出电阻很小的电路，如射极输出器或互补对称功率放大器，用以提高电路的带负载能力。

二、反比例运算放大电路的特点1. 高增益：反比例运算放大电路通常具有很高的增益，这使得它能够将微弱的信号进行放大，同时抑制噪声和干扰。

2. 宽频带：由于采用了差分放大电路作为输入级，因此反比例运算放大电路具有较宽的频带，能够处理快速变化的信号。

3. 低噪声：由于电路设计合理，元件匹配度高，因此反比例运算放大电路具有较低的噪声系数，能够提高信号的信噪比。

4. 高稳定性：反比例运算放大电路具有较高的稳定性，不易受温度、电源电压等因素的影响，因此具有较好的性能稳定性和可靠性。

三、反比例运算放大电路的应用1. 模拟运算：反比例运算放大电路可以用于实现模拟运算，如反相比例运算、同相比例运算、加法运算、减法运算等。

这些运算在信号处理、控制系统等领域中有着广泛的应用。

2. 数据转换：反比例运算放大电路可以用于数据转换器（DAC）的输出级。

数据转换器是一种将数字信号转换为模拟信号的电路，而反比例运算放大电路则可以将DAC输出的模拟信号进行放大和缓冲，以便驱动后级电路。

3. 音频放大：反比例运算放大电路可以用于音频信号的放大和处理。

由于其具有宽频带和高增益的特点，因此能够很好地还原音频信号的细节和动态范围。

4. 电源稳压：反比例运算放大电路可以用于电源稳压电路的设计。

通过将输入电压与参考电压进行比较，反比例运算放大电路可以调节输出电压的稳定值，从而提高电源的稳定性和可靠性。

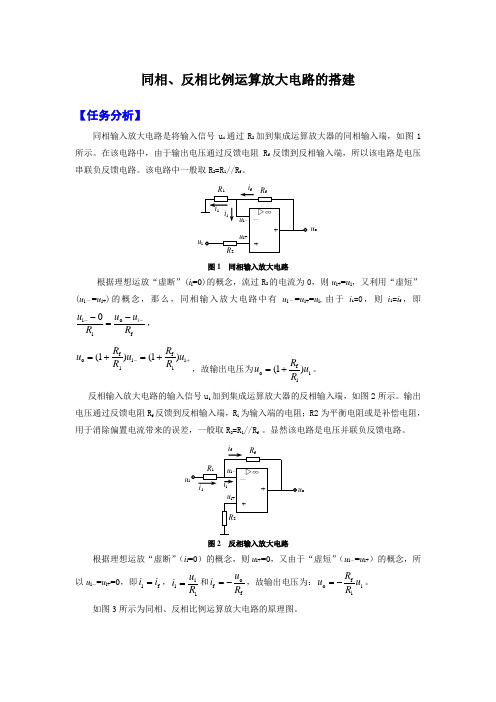

同相、反相比例运算放大电路的搭建【任务分析】同相输入放大电路是将输入信号u i 通过R 2加到集成运算放大器的同相输入端，如图1所示。

在该电路中，由于输出电压通过反馈电阻R f 反馈到反相输入端，所以该电路是电压串联负反馈电路。

该电路中一般取R 2=R 1//R f 。

图1 同相输入放大电路根据理想运放“虚断”(i i =0)的概念，流过R 2的电流为0，则u i+=u i ，又利用“虚短”(u i －=u i+)的概念，那么，同相输入放大电路中有u i －=u i+=u i ,由于i i =0，则i 1=i f ，即fo 1i 0R u u R u i ---=-， +-+=+=i 1f i 1f o )1()1(u R Ru R R u ，故输出电压为i 1fo )1(u R R u +=。

反相输入放大电路的输入信号u i 加到集成运算放大器的反相输入端，如图2所示。

输出电压通过反馈电阻R f 反馈到反相输入端，R 1为输入端的电阻；R2为平衡电阻或是补偿电阻，用于消除偏置电流带来的误差，一般取R 2=R 1//R f 。

显然该电路是电压并联负反馈电路。

图2 反相输入放大电路根据理想运放“虚断”（i i =0）的概念，则u i+=0，又由于“虚短”（u i －=u i+）的概念，所以u i －=u i+=0，即f 1i i =，1i1R u i =和f o f R u i -=，故输出电压为：i 1f o u R R u -=。

如图3所示为同相、反相比例运算放大电路的原理图。

u ou o图3 同相、反相比例运算放大电路原理图该电路中主要元件的作用为：LM358是集成运算放大器是构成运算放大电路的核心。

R7、R3、R4与LM358中的一个运算放大器构成一个反相比例运算放大器，R5、R6、R8与LM358中的另一个运算放大器构成一个同相比例运算放大器。

给U in2输入信号时，U out2得到一个反相的放大信号，给U in1输入信号时，U out1得到一个同相的放大信号。

反比例运算放大电路公式一、反比例运算放大电路的原理反比例运算放大电路是基于运算放大器（Operational Amplifier）的工作原理构建的。

运算放大器是一种高增益和高输入阻抗的电子放大器，具有两个输入端口（非反相输入端口和反相输入端口）和一个输出端口。

它的输出电压与输入电压之间满足以下公式：Vout = A * (V+ - V-)其中，Vout为输出电压，V+为非反相输入端口电压，V-为反相输入端口电压，A为运算放大器的开环增益。

二、反比例运算放大电路的公式1.无负反馈的反比例运算放大电路在无负反馈的情况下，可以通过在运算放大器的输出端口和反相输入端口之间串联一个电阻，再将输入信号接到非反相输入端口，从而构建反比例运算放大电路。

根据电路原理，输入电压Uin和输出电压Uout之间有以下关系：Uout = -Uin * (Rf / Rin)其中，Uin为输入电压，Uout为输出电压，Rf为反馈电阻，Rin为输入电阻。

2.有负反馈的反比例运算放大电路在有负反馈的情况下，可以通过在运算放大器的输出端口和反相输入端口之间串联一个电阻，再将输入信号接到非反相输入端口，并通过一个并联电阻连接输出端口和非反相输入端口，从而构建反比例运算放大电路。

根据电路原理，输入电压Uin和输出电压Uout之间的关系可以通过电路分析得到。

三、反比例运算放大电路的应用1.增益调节电路：反比例运算放大电路可以实现对输入信号的放大和逆转，用于控制电压倍数变化。

2.传感器信号调理电路：通过合理选择反馈电阻和输入电阻，反比例运算放大电路可以将传感器信号进行放大和逆转，以适应后续电路的工作要求。

3.电流采样电路：将输入电流转换为输出电压，可用于电流测量或电流控制等应用。

4.比例积分控制器：反比例运算放大电路可以用作比例积分控制器的核心元件，实现对系统的控制。

总结：反比例运算放大电路是一种常见的电子放大电路，通过运算放大器实现输入电压的放大和逆转。

比例放大电路同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。

R ¢为平衡电阻应满足R ¢= R 1//R f 。

利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即 ∴该电路实现反相比例运算。

反相放大电路有如下特点图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S加到运放的同相输入端，输出电压v o通过电阻R1和R f反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有v N=v P=v S，i1= i f于是求得所以该电路实现同相比例运算。

同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。

2．由于v N=v P=v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。

三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。

由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。

利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。

该加法电路可以推广到对多个信号求和。

图 1 加法运算电路从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。

四、减法运算电路1、反相求和式运算电路 图1所示是用加法电路构成的减法电路，第一级为反相比例放大电路，若R f1=R 1，则v O1= –v S1；第二级为反相加法电路，可以推导出若取R 2= R f2，则v O = v S1–v S2由于两个运放构成的电路均存在虚地，电路没有共模输入信号，故允许v S1、v S2的共模电压范围较大。

实用文档
集成运算放大器按照输入方式可以分为同相、反相、差分三种接法，按照输入电压
与输出电压的运算关系可以分为比例、加法、减法、积分、微分等，输入方式和运算关系组
合起来，可以构成各种运算放大器。

1. 反相接法
（1）反相比例放大电路（图3.8a.1）的输入信号从运算放大器的反相输入端引入，输
出信号与输入信号反相，并按比例放大为
式中A0为运算放大器的开环电压放大倍数，rid为差模输入电阻。

在开环电压放大倍数
及差模输入电阻极大的条件下，可把运算放大器看作是理想的，则上式可以简化为
电压放大倍数
集成运算放大器的输入级是由差动放大电路组成，它要求反相和同相输入端的外电阻相
等，因此要在同相输入端接入平衡电阻
图3.8a.1 反相比例放大电路
.。

集成运算放大器构成的反相比例运算电路反相比例运算电路是一种基本的集成运算放大器应用电路，广泛应用于信号放大、滤波、测量和控制等领域。

反相比例运算电路由集成运算放大器、电阻、输入信号源和输出负载组成。

其中，集成运算放大器是电路的核心部件，具有高增益、高输入阻抗和低输出阻抗的特点。

反相比例运算电路的工作原理如下：输入信号通过电阻与集成运算放大器的输入端相连，电阻使得输入信号能够被有效地分配给集成运算放大器。

集成运算放大器将输入信号放大，并通过输出端连接的负载电阻输出放大后的信号。

由于电阻的存在，输出信号与输入信号成反向关系，并且放大倍数与电阻的比值有关。

反相比例运算电路具有许多重要特性。

首先，通过调整电阻值可以调节放大倍数，使得电路可以适应不同的信号放大需求。

其次，由于集成运算放大器具有极低的输入电阻，使得电路可以接收来自各种信号源的输入信号，而不会对信号源产生额外负载。

此外，反相比例运算电路具有极低的输出阻抗，可以驱动各种负载电阻，保证输出信号的传输质量。

在实际应用中，反相比例运算电路有着广泛的用途。

例如，可以用于音频放大器、传感器信号放大、滤波器设计等。

在音频放大器中，反相比例运算电路能够将低电平的音频信号放大至足够的音量，以满足人们对音乐的欣赏需求。

在传感器信号放大方面，反相比例运算电路可以对微弱的传感器信号进行放大，使其能够被有效地采集和处理。

而在滤波器设计中，反相比例运算电路能够实现对特定频率范围内信号的放大，过滤掉其他频率的杂音干扰。

总之，反相比例运算电路是一种重要的集成运算放大器应用电路，其结构简单、性能优越，具有广泛的应用领域。

通过合理选择电阻值和运用反相比例运算电路的特性，我们可以满足各种信号放大、滤波、测量和控制的需求，并提高电路的性能和可靠性。

同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。

R ¢为平衡电阻应满足R ¢= R 1//R f 。

利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则即∴该电路实现反相比例运算。

反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。

2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。

3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。

二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。

同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。

2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。

三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。

由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。

利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。

该加法电路可以推广到对多个信号求和。

从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。

文章标题：深度探讨反相比例放大电路中同相端接地电阻的作用和影响在电子电路中，反相比例放大电路是一种常见的电路结构，它具有放大输入信号电压的功能。

在反相比例放大电路中，同相端接地电阻起着非常重要的作用，它影响着电路的增益、频率特性和输入输出的相位关系。

本文将对反相比例放大电路中同相端接地电阻的作用和影响进行深入探讨。

1. 反相比例放大电路的基本原理反相比例放大电路是一种基本的运算放大器电路，它由一个运算放大器、反馈电阻和输入电阻组成。

在这种电路结构中，输入信号通过输入电阻进入运算放大器，经过放大后与反馈电阻连接。

当输入信号的极性发生变化时，输出信号的极性也随之变化，但是放大倍数却保持不变。

这就是为什么它被称为反相比例放大电路的原因。

2. 同相端接地电阻的作用在反相比例放大电路中，同相端接地电阻是连接在输入信号的非反相输入端和地之间的电阻。

它的作用在于限制输入信号的电流，使得输入信号不会直接通过运算放大器流向地。

同相端接地电阻也可以帮助确定输入端的电压参考点，从而确保运算放大器正常工作。

3. 同相端接地电阻对增益的影响同相端接地电阻的数值大小对反相比例放大电路的增益有着直接的影响。

当同相端接地电阻的数值增大时，输入信号的电流也随之减小，这会导致增益的减小。

相反，当同相端接地电阻的数值减小时，输入信号的电流增大，增益也随之增大。

同相端接地电阻的选择需要根据具体的电路应用需求来确定，以保证电路的正常工作和性能优化。

4. 同相端接地电阻对频率特性的影响除了对增益的影响之外，同相端接地电阻还会影响反相比例放大电路的频率特性。

在高频情况下，同相端接地电阻的电容和电感会对电路产生影响，导致频率特性发生变化。

在设计反相比例放大电路时，需要考虑同相端接地电阻的电容和电感，以避免频率特性的失真。

5. 个人观点和理解在我看来，同相端接地电阻在反相比例放大电路中扮演着至关重要的角色。

它不仅影响着电路的增益和频率特性，还直接影响着电路的稳定性和可靠性。

反相比例运算电路反相比例运算电路是一种常见的电子电路，用于实现输入信号与输出信号之间的反相比例关系。

它在很多电子设备和系统中起到重要作用，如功率放大器、音频混音器等。

本文将介绍反相比例运算电路的工作原理、应用领域和实际应用案例。

反相比例运算电路的工作原理非常简单。

它由一个运算放大器和几个电阻组成。

运算放大器是一种高增益放大器，具有输入阻抗高、输出阻抗低和增益稳定的特点。

电阻则起到了对输入和输出信号进行控制的作用。

在反相比例运算电路中，输入信号通过一个输入电阻连接到运算放大器的反相输入端，而一个反馈电阻连接到运算放大器的输出端和反相输入端。

当输入信号发生变化时，运算放大器会自动调整输出信号，使得输出信号与输入信号之间维持一个反相比例的关系。

反相比例运算电路在很多领域都有广泛的应用。

首先，它常用于校正和放大信号。

在实际应用中，我们经常会遇到信号强度较小或者具有一定的偏移的情况，而使用反相比例运算电路可以有效地对这些信号进行校正和放大，以便后续的处理。

其次，它也常用于实现电压控制器。

在自动控制系统中，我们需要根据输入信号的大小来控制输出信号的大小，而反相比例运算电路可以很好地实现这个功能。

此外，它还可以用于实现电流检测和传感器读取等应用。

实际上，反相比例运算电路在很多电子设备中都可以找到应用的身影。

例如，在功率放大器中，反相比例运算电路可以用于控制功率输出和保护系统。

在音频混音器中，反相比例运算电路可以用于控制音频信号的混合比例和平衡。

除了上述的应用领域，反相比例运算电路还可以应用于温度测量、光电检测、压力传感和液位测量等等。

它在这些应用中起到了关键的作用，使得这些设备和系统的性能得到了显著的提升。

总结一下，反相比例运算电路是一种常见且实用的电子电路。

它通过运算放大器和电阻的组合，实现了输入信号与输出信号之间的反相比例关系。

这种电路在很多领域都有广泛的应用，如校正和放大信号、电压控制、音频混音等。

在实际应用中，我们可以找到很多关于反相比例运算电路的应用案例，它们的存在使得我们的生活变得更加便利和高效。

运放反相器电路运放反相器电路也叫反相比例放大器电路，是我们学习电路的一个基础电路之一。

在实际的电路设计和应用中，反相器电路常常被用到。

下面我们就来一步一步地介绍一下反相器电路。

反相器电路首先是由一个运算放大器构成的，运算放大器是一种带有负反馈的放大器。

负反馈可以使得放大器的增益得到一定的限制，使得其稳定性得到了保证。

第一步：分析反相器电路的原理反相器电路的原理是利用一个运放放大器对输入信号取反向输出来实现反相输入，再加上外接电阻构成反馈电路，形成反响放大器。

反向输入的输入电阻可以视作无穷大，与外接电阻构成的反馈电路可以看作是串联电路，因此可以利用虚短法和虚开法求得电压传递函数，从而得到反响比和反响增益。

第二步：确认反相器电路的输入输出关系反相器电路的输出电压与输入电压的关系是输出电压等于（负）输入电压乘以一个比例系数，比例系数的值等于反馈电阻与输入电阻的比值即为：Vout = - (Rf / Rin) · Vin其中，Vin 是输入电压，Vout 是输出电压，Rin 是外接的输入电阻，Rf 是反馈电阻。

第三步：计算反相器电路的增益和相位反相器电路的电压增益 A 和相位Φ 分别可以利用以下公式来计算：A = - (Rf / Rin)Φ = -180°由于输出电压与输入电压相差一个负号，因此输出电压始终与输入电压反向。

在这个过程中，反馈电路的作用是让反相器电路的增益保持稳定，并且减小一些外部噪音。

第四步：选择适当的电阻值在实际使用中，选择适当的电阻值是非常重要的。

一方面，适当的电阻值可以保证反相器电路的增益能够符合需要；另一方面，电阻值的变化也可以影响反相器电路的增益。

通过以上四个步骤的分析，我们便可了解到反相器电路如何运作，并且得到了计算反相器电路的增益和相位的方法。

因此，当我们需要在实际应用中设计反相器电路时，就可以依照这个基本的方法来进行设计，保证电路的有序性和稳定性。
