硅酸盐水泥水化

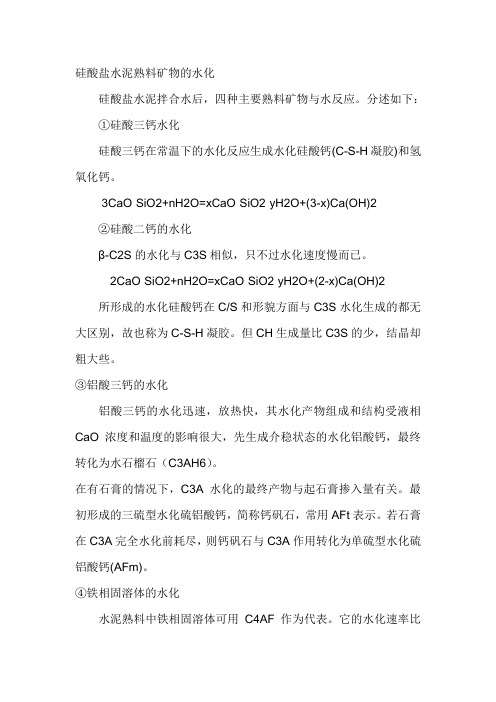

硅酸盐水泥熟料矿物的水化
硅酸盐水泥拌合水后，四种主要熟料矿物与水反应。

分述如下： ①硅酸三钙水化
硅酸三钙在常温下的水化反应生成水化硅酸钙(C-S-H凝胶)和氢氧化钙。

3CaO·SiO2+nH2O=xCaO·SiO2·yH2O+(3-x)Ca(OH)2
②硅酸二钙的水化
β-C2S的水化与C3S相似，只不过水化速度慢而已。

2CaO·SiO2+nH2O=xCaO·SiO2·yH2O+(2-x)Ca(OH)2
所形成的水化硅酸钙在C/S和形貌方面与C3S水化生成的都无大区别，故也称为C-S-H凝胶。

但CH生成量比C3S的少，结晶却粗大些。

③铝酸三钙的水化
铝酸三钙的水化迅速，放热快，其水化产物组成和结构受液相CaO浓度和温度的影响很大，先生成介稳状态的水化铝酸钙，最终转化为水石榴石（C3AH6）。

在有石膏的情况下，C3A水化的最终产物与起石膏掺入量有关。

最初形成的三硫型水化硫铝酸钙，简称钙矾石，常用AFt表示。

若石膏在C3A完全水化前耗尽，则钙矾石与C3A作用转化为单硫型水化硫铝酸钙(AFm)。

④铁相固溶体的水化
水泥熟料中铁相固溶体可用C4AF作为代表。

它的水化速率比
C3A略慢，水化热较低，即使单独水化也不会引起快凝。

其水化反应及其产物与C3A很相似。

硅酸盐水泥水化反应化学式
硅酸盐水泥的水化反应化学式可以用如下方式表示：
2Ca3SiO5 + 7H2O → 3CaO·2SiO2·4H2O + 3Ca(OH)2。

这个化学方程式描述了硅酸盐水泥中主要成分三钙二硅酸鈣
（C3S）在水的作用下发生水化反应的过程。

在这个过程中，水分子（H2O）与C3S发生反应，生成水化硅酸钙（C-S-H凝胶）和氢氧化
钙（Ca(OH)2）。

这个化学方程式反映了硅酸盐水泥水化的基本过程，但实际上
硅酸盐水泥中还含有其他成分，如二钙二硅酸鈣（C2S）和三钙三硅
酸镁（C3A），它们也会参与水化反应，生成相应的水化产物。

总的来说，硅酸盐水泥的水化反应是一个复杂的化学过程，涉
及多种成分和产物的生成，而上述化学式只是其中的一个简化表示。

硅酸盐水泥的水化硅酸盐水泥加水后，首先石膏迅速溶解于水，C3A立即发生反应，C4AF与C3S亦很快水化而β-C2S则稍慢。

几分钟后在电子显微镜下可以观察到水泥颗粒表面生成针状晶体、立方片状晶体和无定型的水化硅酸钙凝胶(C-S-H)。

尺寸相对较大的立方板状晶体是氢氧化钙，针状晶体(或立方棱柱状晶体)是三硫型水化硫铝酸钙晶体(钙矾石AFt)。

以后由于不断地生成三硫型水化硫铝酸钙，使液相中SO42-离子逐渐耗尽后，C3A与C4AF和三硫型水化硫铝酸钙作用生成单硫型水化硫铝酸钙(AFm)。

生成的3Ca0·(A1203·Fe203)·CaS04&middo t;12H20可再和4Ca0·(A1204·Fe304)·13H20形成固溶体，如果石膏不足，还有C3A或C4AF剩留，则会生成单硫型水化硫铝酸钙和C4(AF)H13的固溶体，甚至单独的C4(AF)H13，而后再逐渐变成稳定的等轴晶体C3(AF)H6。

综上所述，硅酸盐水泥水化生成的主要水化产物有：C-S-H 凝胶、氢氧化钙、水化铝(铁)酸钙和水化硫铝(铁)酸钙晶体。

在充分水化的水泥石中，C-S-H凝胶约占70%，Ca(OH)2约占20%，钙矾石和单硫型水化硫铝酸钙约占70%。

水泥石结构是由未水化的水泥颗粒、水化产物以及孔隙组成，水化产物晶体共生和交错，形成结晶网络结构，在水泥石中起重要的骨架作用，水化硅酸钙凝胶填充于其中。

C-S-H凝胶比表面积很大，表面能高，相互间受到分子间的引力作用，相互接触而发展了水泥石的强度。

因此，随着水化龄期的推移，C-S-H凝胶生成量增加，有助于水泥石强度增长。

水泥石的强度与其他多孔材料一样，取决于内部孔隙的数量，这类影响强度的孔隙，是指拌合水泥浆时形成的气孔及不参与水化反应的自由水所形成的毛细孔，但不包括极为微小的凝胶孔。

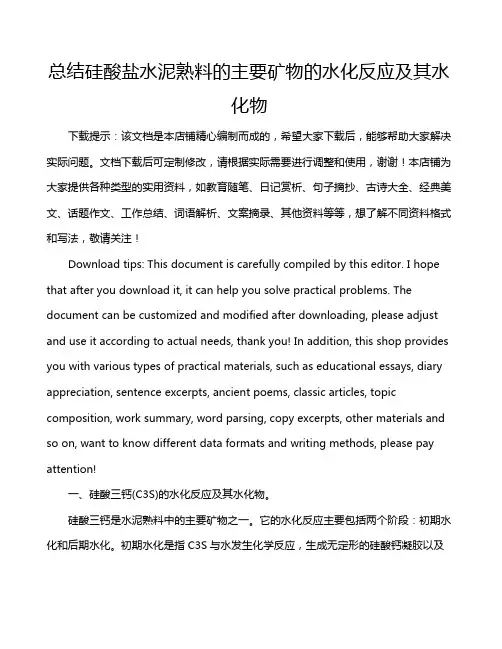

总结硅酸盐水泥熟料的主要矿物的水化反应及其水化物下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、硅酸三钙(C3S)的水化反应及其水化物。

硅酸盐水泥的水化与硬化硅酸盐水泥是一种常用的水泥材料，具有较好的水化和硬化性能，广泛应用于建筑和工程领域。

本文将对硅酸盐水泥的水化和硬化进行详细的介绍，包括水泥的成分、水化反应过程、硬化机理以及影响水化和硬化的因素等内容。

硅酸盐水泥是以矿渣、石灰石和黏土为原料，经过磨碎、燃烧和砂浆等工艺加工而成。

一般情况下，硅酸盐水泥的主要成分包括三种物质：硅酸盐矿物、石灰和无定形物质。

硅酸盐矿物是硅酸盐水泥的主要成分，其含有的SiO2和CaO可以发生水化反应，形成具有胶凝性的凝胶体。

石灰则是硅酸盐水泥中的辅助胶凝材料，其主要作用是加速水化反应的进行。

无定形物质是水泥中的杂质，一般情况下不参与水化和硬化过程。

水化反应是硅酸盐水泥的重要特性之一。

当硅酸盐水泥与水接触后，水分子与硅酸盐矿物中的CaO和SiO2发生反应，导致硅酸盐矿物发生水化并形成胶体物质。

水化反应的过程可以分为两个阶段：低水化率的溶解和高水化率的凝胶化。

在溶解阶段，水分子侵入硅酸盐矿物的晶体结构中，使其结构发生破坏并释放出Ca2+和OH-离子。

随着时间的推移，硅酸盐矿物的溶解率逐渐降低，凝胶化过程逐渐主导。

硬化是硅酸盐水泥水化反应的结果，也是水泥材料使用的关键性质。

在硬化过程中，水泥和水反应生成的胶凝体逐渐结晶并与无定形物质相结合，形成稳定的硬质凝胶，从而增强了水泥材料的强度和硬度。

硬化的机理主要涉及胶凝凝胶的形成、晶体生长和无定形物质的变化等过程。

胶凝凝胶的形成使水泥材料具有粘结性，晶体生长则使水泥材料具有硬度和强度。

无定形物质的变化则会影响水泥材料的性能，如开裂、收缩和腐蚀等。

水化和硬化过程受到各种因素的影响，包括水泥成分、水化温度、水化时间、水泥颗粒大小和水泥与水的质量比等因素。

水泥成分的不同会影响水化反应的速率和产物的特性。

水化温度越高，水化反应的速率越快，而水化时间越长，水泥材料的强度和硬度越高。

水泥颗粒的大小和分布会影响水泥的填充效果和反应程度，从而影响水化和硬化的速率和特性。

硅酸盐水泥水化过程1、硅酸盐水泥的化学成分和矿物成分分析我们知道硅酸盐水泥中由于人为设计加入了许多的钙、铁、铝等阳离子，这些离子在水泥煅烧过程与二氧化硅网络结合，在网络中形成离子缺陷，而这些离子的多与少、相互之间的比例都会对二氧化硅网络的稳定性产生决定性的影响，所以无论如何强调水泥的化学成份都不为过。

而这些阳离子与二氧化硅网络的结合是完全无序的，有的地方或许钙离子会富集多一点而某些地方其它阳离子为富集得多一些，所以我们常常依据这一特点，将硅酸盐水泥的矿物成份区别为硅酸三钙(C3S)、硅酸二钙(C2S)、铝酸三钙(C3A)和铁铝酸四钙(C4AF)但考虑到它的空间网络结构，在水泥中很难分离出这四种矿物，可以设想每一粒水泥颗粒中包含了这四种矿物，只是在不同的空间位置，可能某种矿物会更为富集而已。

硅酸盐水泥中，由于硅酸三钙的钙离子含量更高，所以它的反应速度一定会超过硅酸二钙，而铝酸三钙的反应最快，铁铝酸四钙相对于铝酸三钙要慢，但也快于硅酸三钙，所以这四种矿物成分的水化反应速度依次为C3A、C4AF、C3S、C2S。

硅酸盐水泥的化学成分会极大地影响这四种矿物在水泥中的比例。

2、硅酸盐水泥的水化硬化过程硅酸盐水泥的水化硬化过程由水泥与水发生化学反应主导，四种主要矿物都会发生反应，是一个连续且漫长的过程。

这些反应不仅受到各种矿物成分的水化反应的直接影响，还受到反应物和反应产物在空间位置的影响，表现出一定的阶段性。

在宏观上，硅酸盐水泥从与水接触开始，处于软化状态，随着水化反应的进行，会放出热量，生成反应产物，反应物的生成以及水分的消耗，导致其稠度也会增加，水泥浆会逐渐失去流动性;随着反应进一步增加，会在水泥颗粒周围成纤维状排列;这些纤维搭接在一起，整个系列开始失去软塑性而开始硬化。

在简单介绍了水泥的水化硬化前提下，我们还要探讨硅酸盐水泥不同矿物的水化特性都会影响它的水化硬化过程，而且对于混凝土的水泥硬化过程具有决定性的影响，并最终影响混凝土的各项性能。
