摊铺机产品电气知识讲解

摊铺机培训教材——陈宇第一章摊铺机的特点、用途、构造及传动原理一、特点：目前摊铺机分为沥青式摊铺机、稳定土摊铺机、水泥摊铺机。

他们主要采用全液压驱动电子控制和机械传动装置。

二、用途：摊铺机用可于摊铺任何交通道路，能摊铺多种材料的基层和面层。

三、构造：摊铺机是机电一体化的产品，主要是由柴油机、行驶驱动装置、输分料装置以及熨平板（熨平板又分为液压伸缩和机械加长两种）组成。

四、传动原理：摊铺机的功率输出主要是由柴油机输出到分动箱上，由分动箱传递到各个驱动泵上，再由液压驱动泵输送到行驶驱动装置、输分料驱动装置以及熨平板上。

1、分动箱主要把柴油机功率输出到液压泵上，分动箱要经常检查油位，定期更换齿轮油。

2、行驶驱动装置主要是由驱动桥与行走履带组成，该行驶装置要经常检查油位，定期更换齿轮油。

行走履带定期检查履带的涨紧力，太紧或太松都会加快履带的磨损，该履带的涨紧装置由油脂油缸和预涨紧的弹簧组成。

安装在驱动桥上的盘式制动钳只供转向使用，当两侧制动钳分别制动时，将改变摊铺机的行驶方向，该制动钳无需维护保养，能自动调节间隙（S1700、L TU60A、WTU75三种机型配备驱动桥装置）3、输分料驱动装置通常是由马达、减速器、驱动链条、输料装置、分料装置所组成，经常检查减速器的油位，定期更换齿轮油，经常检查驱动链条的涨紧程度。

4、熨平板主要是由机械加长熨平板和液压伸缩熨平板所组成。

液压伸缩熨平板的伸缩主要是由分配阀、换向阀、伸缩缸组成，振捣主要是由基础段的振捣马达和左右伸缩振捣马达、振捣梁所组成，机械加长熨平板主要是由框架和振捣梁组成。

第二章摊铺机的维护与保养一、概述由于摊铺机的结构及各种使用环境的要求应每天进行养护工作。

润滑前，油嘴应彻底清洗。

正确的维护保养将增加摊铺机操作安全性以及可靠性，而且延长机器的使用寿命。

二、柴油机目前摊铺机主要采用德国道依兹风冷、水冷柴油发动机，柴油机在高速旋转之前要低速运转几分钟，每天起动前必须检查机油油位，定期更换发动机机油，经常检查柴滤、机滤、空气滤清器。

摊铺机电气原理2023年10月27日电源系统一启动系统二照明系统三四仪表和报警系统五工作系统六目录七检测与维修八电气基础知识信号系统电气基础知识一Power system一、工程机械电气系统的特点2．单线并联Single wiring parallel connection 3．负极搭铁negative to ground +positive-negative (ground)1．低压直流Low voltageDirect Current24V安装2块蓄电池的柴油车安装1块蓄电池的汽油车额定电压电源负极与车架相连，俗称负极搭铁。

二、工程机械常见电器元件认知1.导线Wire 线束常用的导线种类有日标（AVSS 等）、国标（QVR ）、德标（FLRY ）、美标（AWG ）等几大系列。

根据用途，低压导线又有普通导线、起动电缆和搭铁电缆之分。

普通导线Electrical wires起动电缆Start cable Positive cable 搭铁电缆Ground cable Negative cable2.线束Harness为了使全车繁多的导线规整、方便安装及保护导线的绝缘层不被损坏，一般都将车辆电路中各低压导线（除蓄电池电缆外）用棉纱编织或用聚氯乙烯塑料带包扎成束，称为线束。

3.插接器Connectors插接器大致可以分为以下几类：第一类是连接线束和电器元件，第二类是连接线束与线束，第三类是连接线束与车身。

4.开关Switch开关电器是一种最简单的电器，用来接通或断开控制电路。

纽子开关按钮开关机械式电源总开关钥匙开关万能转换开关(在摊铺机又叫主开关)接触器行程开关5.电路保护装置Circuit protection device工程车辆电路保护装置用于线路或电气设备发生短路或过载时自动切断电路，保证电气设备及线路的安全。

常用的电路保护装置有保险丝Fuse、易熔线Fusible line及断路器Breaker。

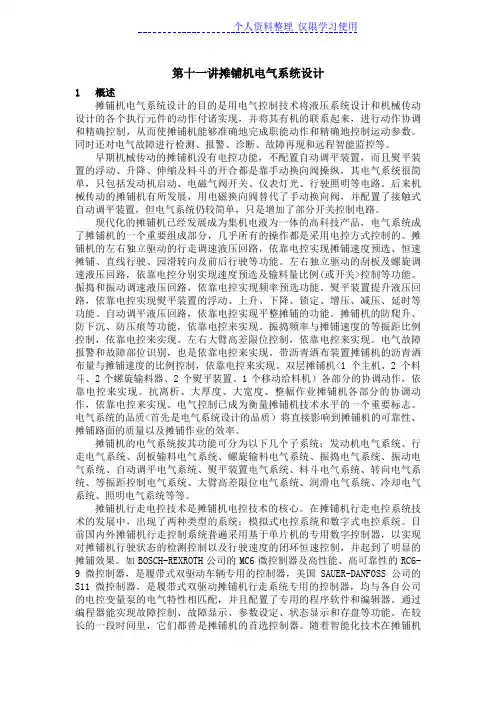

第十一讲摊铺机电气系统设计1 概述摊铺机电气系统设计的目的是用电气控制技术将液压系统设计和机械传动设计的各个执行元件的动作付诸实现，并将其有机的联系起来，进行动作协调和精确控制，从而使摊铺机能够准确地完成职能动作和精确地控制运动参数。

同时还对电气故障进行检测、报警、诊断、故障再现和远程智能监控等。

早期机械传动的摊铺机没有电控功能，不配置自动调平装置，而且熨平装置的浮动、升降、伸缩及料斗的开合都是靠手动换向阀操纵，其电气系统很简单，只包括发动机启动、电磁气阀开关、仪表灯光、行驶照明等电路。

后来机械传动的摊铺机有所发展，用电磁换向阀替代了手动换向阀，并配置了接触式自动调平装置，但电气系统仍较简单，只是增加了部分开关控制电路。

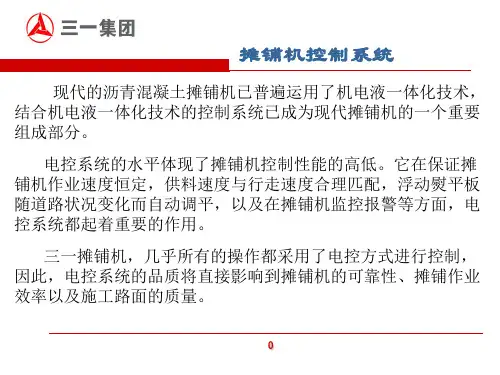

现代化的摊铺机已经发展成为集机电液为一体的高科技产品，电气系统成了摊铺机的一个重要组成部分，几乎所有的操作都是采用电控方式控制的。

摊铺机的左右独立驱动的行走调速液压回路，依靠电控实现摊铺速度预选、恒速摊铺、直线行驶、园滑转向及前后行驶等功能。

左右独立驱动的刮板及螺旋调速液压回路，依靠电控分别实现速度预选及输料量比例(或开关>控制等功能。

振捣和振动调速液压回路，依靠电控实现频率预选功能。

熨平装置提升液压回路，依靠电控实现熨平装置的浮动、上升、下降、锁定、增压、减压、延时等功能。

自动调平液压回路，依靠电控实现平整摊铺的功能。

摊铺机的防爬升、防下沉、防压痕等功能，依靠电控来实现。

振捣频率与摊铺速度的等振距比例控制，依靠电控来实现。

左右大臂高差限位控制，依靠电控来实现。

电气故障报警和故障部位识别，也是依靠电控来实现。

带沥青洒布装置摊铺机的沥青洒布量与摊铺速度的比例控制，依靠电控来实现。

双层摊铺机<1个主机、2个料斗、2个螺旋输料器、2个熨平装置、1个移动给料机）各部分的协调动作，依靠电控来实现。

抗离析、大厚度、大宽度、整幅作业摊铺机各部分的协调动作，依靠电控来实现。

电气控制已成为衡量摊铺机技术水平的一个重要标志。

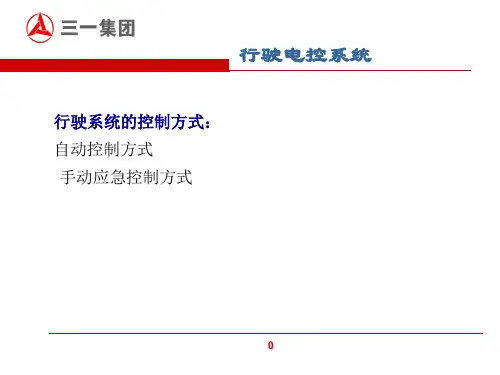

摊铺机行走系统电路常见故障1行走系统电路工作原理ABG423型沥青混凝土摊铺机行走电控系统由正常行走(NORMAL)和紧急行走(*****CY)这2套完全独立的电路构成。

正常行走电路采用行走控制器对摊铺机行走进行驱动，通过2个转速传感器对左、右马达的转速进行反馈。

行走控制器对反馈来的信号进行处理，并给行走泵输出相应的控制信号，从而使摊铺机以设定速度行走。

紧急行走电路采用2个电位器驱动行走泵，没有自动直线行走功能。

它仅在摊铺机行走控制器出现故障的情况下，进行应急短暂施工或者转移，原则上不用于正常施工。

图1为ABG423型摊铺机行走系统电路简图。

方框上部为输入信号部分，分别为工作电源输入，方向速度调节输入，左、右速度传感器信号输入；下部为输出信号，分别为左、右前进，左、右后退，行走制动，左、右速度传感器报警。

2常见故障及原因摊铺机行走系统电路常见故障有不能行走、行走跑偏、行走不稳定、行走速度及方向异常等。

不能行走的原因一般是控制器损坏或未连通电源电压；行走跑偏的原因大都是速度传感器损坏引起，也有少数情况是行走液压系统工作异常所导致；行走不稳定大多是行走液压系统故障引起：行走速度或方向异常通常是电位器调节不当或电位器本身故障。

3行走跑偏的诊断方法行走跑偏是ABG423型摊铺机比较棘手的一个故障，现将诊断方法作简要介绍。

确定行走控制器是否正常，有2个简单诊断方法：一是找1台工作正常的摊铺机，将行走控制器互换，试验后即可确定行走控制器是否存在故障；二是看速度传感器报警灯是否报警，如其报警应更换即可。

当这2个方法都试过后如果还跑偏，则基本上可以排除行走系统电路存在故障，很可能是行走系统机械或液压传动方面出了问题。

摊铺机行走系统电路比较复杂，牵涉的元件较多，而且行走控制器属于精密仪器，价格比较贵，在使用过程中一定要防止因操作失误而损坏。

在出现行走系统故障后，必须在弄清原理的情况下进行修复。

在基本排除电路系统存在故障的可能性后，应考虑机械或液压传动方面存在问题的可能性。

LTU120Ⅱ型沥青摊铺机电控系统三一重工股份有限公司路面机械自控所2005年07月序言本培训教材为三一重工沥青摊铺机电控系统培训之用，主要面向对象为售后服务工程师和摊铺机操作手，也可作为电控系统用户手册。

为提高售后服务工程师和操作手的理论水平，丰富售后服务工程师和操作手的专业知识，进一步打造三一重工售后服务品牌和提升服务质量，今特为三一重工售后服务工程师和沥青摊铺机操作手编写了此培训教材。

本培训教材分别从05型摊铺机电控系统的总体及器件、技术特性、摊铺机电控系统的操作及注意事项、摊铺机电控系统的调试、摊铺机电控系统的保养与维修等五个方面入手进行了阐述，目的是为了教给售后服务工程师和操作手关于摊铺机电控系统的整体认识、摊铺机电控系统的作用、电控系统的结构、电控系统操作使用、电控系统的故障处理预案、电控系统的保养等方面的知识。

由于编者水平有限，加上编写时间仓促，关于电控系统方面的知识，关于摊铺机摊铺施工工艺的知识可能难以一时涉及全面，编者只想通过此教材的编写，通过此类方面的专业培训起到抛砖引玉的作用。

编者：罗东志目录序言 (2)概述 (4)一、总体描述 (14)二、面板开关、仪表符号说明 (15)三、电气操作 (18)四、系统维护、保养 (31)五、LTU120Ⅱ摊铺机电气系统故障排除指南 (32)六、LTU120Ⅱ沥青摊铺机电气原理图 (37)附件一《BB3 参数050701》附件二《BB3过程变量》附件三《LTU120Ⅱ故障诊断表V1.0》附件四《找平仪MOBA-matic V4.28-005资料》附件五《图形显示器资料》附件六《RC系列控制器资料》概述本教材包含电控系统的安装、初始化、操作及其必要的维护、故障处理等。

此外，本教材还包括所有应用部件的详细描述及其使用功能，以及用于连接、故障处理等方面的接口、配置的叙述。

我们力求本教材的准确及更新。

但为确保我们技术的领先地位，我们有权在没有事先通知的情况下，对我们的产品及其操作作出与本手册不一致的改动。

摊铺机发电机及电加热0102电加热如何工作、系统组成及故障判别什么是三相交流电？图1所示是三相交流电向量图，它是大小相等方向互为120度的三个向量；这里需要注意，它是向量，在计算时既要考虑大小也要考虑方向，所以三相交流电的计算实质是向量的计算；重要的事情说三遍，是向量的计算，是向量的计算，是向量的计算图2是三相交流电相加向量图，由图可以看出，大小相等方向互为120度的三个向量相加等于零，即：图2中的红点称为中性点，从中性点引出的线称（用字母N表示）为中性线或零线，因为相加等于零，所以中性线或零线的电压等于零，这也是零线不带电的原因。

因为不带电，是中性的，所以称为中性线；电压为零，又称零线。

相电压与线电压的关系•对于交流电来说,相电压就是任一相线(火线)与零线之间的电压,也就是220V。

三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°•任意两根相线之间的电压,称为线电压,380V.即两根火线之间的电压是线电压。

三相交流电有三个相电压,所以也就有三个线电压：三个线电压的电压、频率相同,相互间的相位相差120°•线电压＝(√3)×相电压√3≈1.73三相交流三角形接法图中A 、B 、C 表示的三相交流电的三相电。

根据线电压和相电压的定义，可知UAB 、UBC 、UCA 为线电压，UA 、UB 、UC 为相电压。

三角形接法：线电压=相电压三相交流电星形（Y 形）接法图中A 、B 、C 表示的三相交流电的三相电，N 表示的是中性线（零线）。

根据线电压和相电压的定义，可知UAB 、UBC 、UCA 为线电压，UA 、UB 、UC 为相电压。

星形接法：线电压是相电压的根号三倍三个相电压的三个相线（A、B、C线，U、V、W线或L1、L2、L3）中性线（N线）地线（PE线）•引起三相不平衡的原因有以下几点：•1、负载不平衡：当三相负载在各相之间分布不均匀时，会导致三相不平衡。
