安全通道示意图

一、交底目的为确保施工现场安全防护通道的搭建和使用安全，防止安全事故发生，特进行安全防护通道安全技术交底。

二、交底对象所有参与施工现场安全防护通道搭建、使用、维护的相关人员。

三、交底内容1. 安全防护通道搭建要求（1）安全防护通道的尺寸：长4~6m，宽3~4m，高3m~4m。

（2）地面铺设：采用脚手板满铺，脚手板面与一层楼板面齐平。

（3）防护棚搭建：顶部采用双层防砸措施，顶层满铺模板，模板底满挂安全平网；底层满铺脚手板，脚手板与钢管架用铁丝绑紧。

（4）防护棚材料：采用钢管架、模板、脚手板等。

2. 安全防护通道使用要求（1）进入安全防护通道的人员必须佩戴安全帽，穿防滑鞋。

（2）安全防护通道内严禁堆放杂物，保持通道畅通。

（3）严禁在安全防护通道内进行焊接、切割等作业。

（4）严禁攀爬安全防护通道的围栏或模板。

3. 安全防护通道维护要求（1）定期检查安全防护通道的稳固性，发现问题及时修复。

（2）保持安全防护通道的整洁，及时清理通道内的杂物。

（3）对损坏的安全防护通道部件进行更换，确保通道的安全性。

4. 高处作业安全要求（1）进行高处作业时，必须佩戴安全带，并正确使用。

（2）高处作业区域应设置警示标志，提醒人员注意安全。

（3）高处作业时，操作人员应严格遵守操作规程，确保自身安全。

（4）禁止在同一垂直面上下操作，避免发生意外。

四、注意事项1. 施工现场安全防护通道的搭建、使用和维护必须符合国家相关安全规定。

2. 施工单位应加强对安全防护通道的管理，确保通道的安全性。

3. 施工人员应提高安全意识，严格遵守安全操作规程，确保自身和他人的安全。

4. 发生安全事故时，应立即采取措施，防止事故扩大，并及时上报相关部门。

五、交底人签名（交底人签名）六、接受交底人员签名（接受交底人员签名）七、交底日期（年月日）八、有效期本交底自发布之日起有效，如遇特殊情况需修改，应及时更新。

九、附件1. 安全防护通道搭建示意图2. 安全防护通道使用及维护指南3. 高处作业安全操作规程。

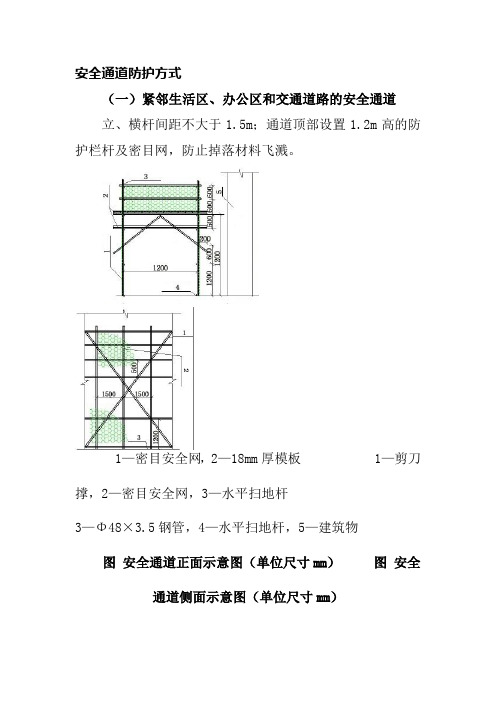

安全通道防护方式（一）紧邻生活区、办公区和交通道路的安全通道立、横杆间距不大于1.5m；通道顶部设置1.2m高的防护栏杆及密目网，防止掉落材料飞溅。

1—密目安全网，2—18mm厚模板 1—剪刀撑，2—密目安全网，3—水平扫地杆3—Φ48×3.5钢管，4—水平扫地杆，5—建筑物图安全通道正面示意图（单位尺寸mm）图安全通道侧面示意图（单位尺寸mm）（二）场区内的安全通道通道顶部设置不低于0.8m高的防护栏杆及密目网，防止掉落材料飞溅。

1—Φ48×3.5钢管，2—正交铺设18mm厚木板，3—密目安全网图现场的安全通道正面图（单位尺寸mm）1—密目安全网 2--Φ48×3.5钢管 3--剪刀撑图现场的安全通道侧面图（单位尺寸mm）（三）进入建筑物内的安全通道1. 防护栏杆采用的钢管、扣件及防护用材料应符合现行国家标准。

2. 通道的单边宽度比进入门洞宽出0.3m；通道顶部周边设置不小于0.3m高的防护板。

1—密目安全网，2—Φ48×3.5钢管，3—正交铺设18mm厚木板图进入建筑物内的安全通道正、侧面图（单位尺寸mm）（四）进入施工作业面的人行安全通道上下人行通道可附着在建筑物设置，也可附着在脚手架内、外侧设置，但搭设通道的杆件必须独立设置。

1. 斜道（1）人行并兼作材料运输的斜道的型式宜按下列要求确定：高度不大于6m 的脚手架，宜采用一字型斜道；高度大于6m 的脚手架，宜采用之字型斜道。

（2）斜道的构造应符合下列规定：斜道应附着外脚手架或建筑物设置；运料斜道宽度不应小于1.5m，坡度不应大于1:6；人行斜道宽度不应小于1m，坡度不应大于1:3；拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板。

栏杆高度应为1.2m，挡脚板高度不应小于180mm。

脚手板必须按脚手架的宽度满铺，板与板之间靠紧，脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm。
