机械原理考试题及答案一、单项选择题（每题2分，共20分）1. 机构具有确定运动的条件是（）。
A. 至少有一个原动件B. 至少有两个原动件C. 至少有三个原动件D. 至少有四个原动件答案：A2. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A3. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C4. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A5. 曲柄滑块机构中，若曲柄长度为200mm，滑块行程为100mm，则该机构的压力角为（）。
A. 45°B. 60°C. 90°D. 120°答案：B6. 机构的自由度是指（）。
A. 机构中独立运动的数目B. 机构中独立运动的数目减去1C. 机构中独立运动的数目减去2D. 机构中独立运动的数目减去3答案：A7. 铰链四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A8. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C9. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A10. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A二、填空题（每题2分，共20分）1. 机构中，若两个构件之间只能绕某一轴线转动，则这两个构件称为______。
机械原理往年试题及答案一、选择题（每题2分，共20分）1. 机械效率是指（）。
A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案：A2. 以下哪个选项不是机械的组成部分？（）A. 机架B. 连杆C. 齿轮D. 轴承答案：D3. 机械运动的基本原理是（）。
A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案：A4. 以下哪种机构不是四杆机构？（）A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案：D5. 以下哪种传动方式不是齿轮传动？（）A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案：D6. 以下哪种材料不是机械制造中常用的材料？（）A. 铸铁B. 钢C. 塑料D. 木材答案：C7. 以下哪种润滑方式不属于润滑剂润滑？（）A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D8. 以下哪种方法不是机械故障诊断的方法？（）A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案：D9. 以下哪种传动方式不是链传动？（）A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案：C10. 以下哪种机构不是平面机构？（）A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案：C二、填空题（每题2分，共20分）1. 机械效率的计算公式为：__________。
答案：有用功/总功2. 机械运动的三要素包括：__________、__________和__________。
答案：速度、方向、加速度3. 机械设计中，__________是实现运动和力传递的关键部件。
答案：齿轮4. 机械制造中，__________是提高机械精度的重要手段。
答案：加工5. 机械故障诊断中，__________是检测机械振动状态的重要参数。
答案：频率6. 机械润滑中，__________是减少摩擦和磨损的有效方法。

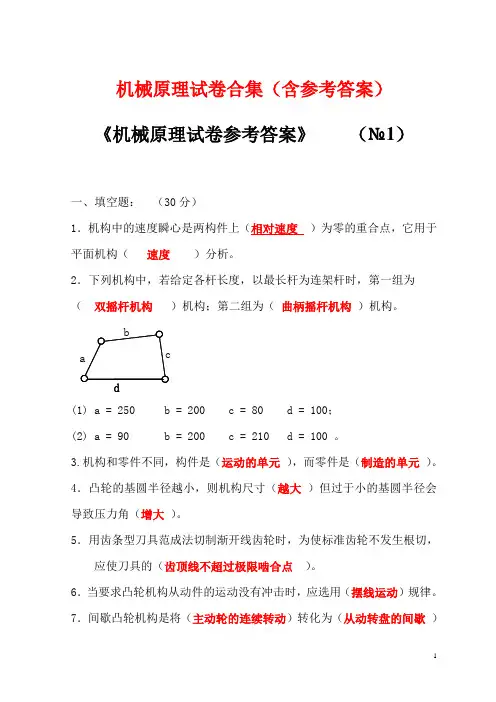

机械原理试卷合集（含参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。
2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。
ba c(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。
3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。
4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。
5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。
6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。
7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。
8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。
其平衡条件为（∑M = O ；∑F = 0 ）。
1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。
等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。
10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。
而动态静力分析中，静定条件是（3n = 2P L）。
一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。
A)增大； B)不变； C)减少。
2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。
A)等于； B)小于； C)大于。
3．高副低代中的虚拟构件的自由度为（A）。
A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。
机械原理复习题带答案docx一、选择题（每题2分，共10分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和摆动C. 旋转和摆动D. 平移、旋转和摆动答案：A2. 四杆机构中，哪个杆件的长度决定了机构的运动特性？A. 连杆B. 摇杆C. 曲柄D. 滑块答案：C3. 齿轮传动中，齿数比与传动比之间的关系是什么？A. 齿数比等于传动比B. 齿数比与传动比成反比C. 齿数比与传动比成正比D. 齿数比与传动比无关答案：C4. 凸轮机构中，凸轮的形状如何影响从动件的运动？A. 凸轮形状不影响从动件运动B. 凸轮形状决定了从动件的加速度C. 凸轮形状决定了从动件的位移D. 凸轮形状决定了从动件的速度答案：C5. 机械系统中，哪种类型的轴承允许轴向移动？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 角接触球轴承答案：C二、填空题（每题2分，共10分）1. 机械效率是输出功率与输入功率之比，用符号____表示。
答案：η2. 机械系统中，____是将旋转运动转换为直线运动的机构。
答案：螺旋机构3. 在齿轮传动中，____是两个齿轮啮合时，齿数最少的齿轮。
答案：小齿轮4. 机械振动中，____是指系统在没有外力作用下，由于自身能量损失而逐渐减弱的振动。
答案：阻尼振动5. 机械设计中，____是指零件在工作过程中，由于材料内部缺陷或外部载荷作用而发生断裂的现象。
答案：疲劳破坏三、简答题（每题10分，共20分）1. 简述机械系统中的自由度和约束的概念，并举例说明。
答案：机械系统中的自由度是指系统在空间中可以独立运动的方向数。
约束是指限制系统自由度的条件。
例如，一个铰链连接的平面四杆机构，其自由度为3，因为可以在三个相互垂直的方向上移动。
而铰链本身则提供了两个约束，限制了机构在这两个方向上的平移自由度。
2. 描述齿轮传动的优缺点。
答案：齿轮传动的优点包括高效率、结构紧凑、传动比准确、可实现远距离传动等。
机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么？A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案：A2. 以下哪个不是机械运动的分类？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D3. 机构具有确定运动的条件是什么？A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案：A二、填空题4. 机械原理中，________是用来描述构件之间相对运动的几何学关系。
答案：运动副5. 机械设计中，________是指构件在力的作用下不发生失稳或破坏的能力。
答案：强度三、简答题6. 简述平面四杆机构的基本类型及其特点。
答案：平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。
双曲柄机构具有两个曲柄，运动平稳，但存在死点；双摇杆机构没有曲柄，运动不平稳，但结构简单；曲柄摇杆机构结合了前两者的特点，一个曲柄和一个摇杆，运动较为平稳，是应用最广泛的类型。
7. 解释什么是传动比，并给出计算传动比的公式。
答案：传动比是指传动系统中输入轴与输出轴的转速比。
计算传动比的公式为：\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构，其中曲柄长度为200mm，摇杆长度为300mm，求该机构的最短和最长行程。
答案：根据四杆机构的运动学公式，最短行程为曲柄和摇杆长度之和，即500mm；最长行程为曲柄和摇杆长度之差的绝对值，即100mm。
9. 某机械系统的传动比为3:1，输入转速为1500转/分钟，求输出转速。
答案：根据传动比公式，输出转速为输入转速除以传动比，即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。
五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。
答案：机械原理是机械设计的基础，它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。
机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。
试题1一、选择题（每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm，100mm，当以30mm的杆为机架时,则该机构为 A 机构。
A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击.A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡"描述正确的是 B 。
A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0。
2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。
A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副 .2、作相对运动的三个构件的三个瞬心必在同一条直线上。
3、转动副的自锁条件是驱动力臂≤摩擦圆半径 .4、斜齿轮传动与直齿轮传动比较的主要优点:啮合性能好,重合度大，结构紧凑。
5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系 ,若其自由度为1,则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆） .7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15分)1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件;从运动角度讲是不可再分的单位体。
2、何谓四杆机构的“死点"？答：当机构运转时，若出现连杆与从动件共线时,此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
大学期末考试机械原理试题及答案机械原理自测题（二）一、判断题（20分）1.一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。
（错误）2.在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。
（正确）3.两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。
（错误）4.一对直齿轮啮合传动，模数越大，重合度也越大。
（错误）5.平面四杆机构有无急回特性取决于极位夹角是否大于零。
（正确）6.对于刚性转子，已满足动平衡者，也必满足静平衡。
（正确）7.滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。
（正确）8.在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。
（正确）9.当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。
（正确）10.对于单个标准齿轮来说，节圆半径就等于分度圆半径。
（错误）二、填空题（10分）1.机器产生速度波动的类型有（周期性）和（非周期性）两种。
2.铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。
3.从效率观点分析，机械自锁的条件是（效率小于零）。
4.凸轮的形状是由（从动件运动规律和基圆半径）决定的。
5.当两机构组成转动副时，其瞬心与（转动副中心）重合。
三、选择题（10分）1.为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。
A）调速器；B）飞轮；C）变速装置。
2.重合度εα = 1.6表示在实际啮合线上有（C）长度属于双齿啮合区。
A）60%；B）40%；C）75%。
3.渐开线齿轮形状完全取决于（C）。
A）压力角；B）齿数；C）基圆半径。
4.在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（B）。
A）保持不变；B）增大；C）减小。
5.在计算机构自由度时，若计入虚约束，则机构自由度数（B）。
A）增多；B）减小；C）不变。
四、计算作图题（共60分）1.计算下列机构的自由度（10分）作图步骤：1.标出机构中所有构件的名称。
机械原理试题及答案机械原理试题及答案（上）第一题：什么是机械原理？请简要阐述。
机械原理是研究解释机械运动和机械结构力学性能的基本规律和原理的科学。
它主要研究机械动力学、机械静力学和机械强度学等方面的基本理论和方法，并通过分析实际问题，提供解决方案，指导机械设计和制造工作。
机械原理可以帮助人们理解和应用各种机械设备和装置，提高机械系统的性能和效率。
第二题：请简述机械原理的分类。
机械原理可以按照研究内容的不同进行分类，主要可以分为以下几类：运动学原理、静力学原理、力学振动原理、控制原理和强度学原理。
运动学原理研究物体的运动状态和轨迹，包括速度、加速度、位移等；静力学原理研究物体在平衡状态下的受力和力的分布；力学振动原理研究物体的振动规律；控制原理研究机械系统的控制方式和方法；强度学原理研究机械结构的强度和稳定性。
第三题：什么是机械驱动链？请用图示及文字描述其结构。
机械驱动链是由多个相互连接的机械零件组成的机械传动系统。
它可以将驱动力或驱动动力通过零件间的相对运动传递给被驱动零件，使其产生所需的运动或力。
机械驱动链的结构包括：输入端、输出端和连接件。
输入端是机械驱动链的起始点，一般是由外部提供的驱动力或动力，例如电动机、发动机等。
输出端是机械驱动链的终点，通常是需要执行工作的零件或装置，例如活塞、轮轴等。
连接件是连接输入端和输出端的多个机械零件，包括齿轮、链条、皮带等。
这些连接件通过相对运动实现驱动力或动力的传递。
请见下图所示的示意图：（图示中省略）第四题：请简述机械驱动链的基本要素。
机械驱动链的基本要素包括：轴、轴承和传动零件。
轴是机械驱动链中的主要传动部件，它承载和传递驱动力或动力。
轴可以是直线轴或旋转轴，根据具体应用的不同而定。
轴一般具有高强度和刚度，以保证能够承受和传递所需的力和扭矩。
轴承是支撑轴的重要部件，它用于减少轴在运动过程中的摩擦和磨损，保证轴的平稳运动。
轴承通常由滚动轴承和滑动轴承两种形式，根据具体应用的需求选择合适的轴承类型。
试题1一、选择题（每空2分，共10分）1、平面机构中，从动件的运动规律取决于 D 。
A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以30mm的杆为机架时，则该机构为 A 机构。
A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。
A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。
A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D<0.2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。
A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副。
2、作相对运动的三个构件的三个瞬心必在同一条直线上。
3、转动副的自锁条件是驱动力臂≤摩擦圆半径。
4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。
5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆）。
7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15分）1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。
2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
3、 用范成法制造渐开线齿轮时，出现根切的根本原因是什么？避免根切的方法有哪些？ 答：出现根切现象的原因：刀具的顶线（不计入齿顶比普通齿条高出的一段c*m ）超过了被切齿轮的啮合极限点N 1，则刀具将把被切齿轮齿根一部分齿廓切去。
避免根切的方法：a) 减小齿顶高系数ha* b) 加大刀具角α c) 变位修正四、计算题（45分）1、 计算如图1所示机构的自由度，注意事项应说明？（5*2）小题a ： 其中A 、B 处各有一个转动副，B 处有一个移动副，C 、D 处的移动副记作一个移动副。
即0'',0,4,3=====F p p p n h l ；所以该机构自由度为：1004233')'2(3=--+⨯-⨯=--+-=）（F p p p n F h l小题b ： 其中A 、B 、C 、G 、H 处各有一个转动副，F 处为复合铰链有两个转动副，B 处有一个局部自由度，D 、E 处的两个移动副记作一个移动副。
即1'0',1,9,7=====F p p p n h l ， ；所以该机构自由度为：a 图1b B1119273')'2(3=--+⨯-⨯=--+-=）（FpppnFhl2、如图2所示机构中，各尺寸为：l AB=30mm，l AC=100mm，l BD=50mm，l DE=40mm，曲柄以等角速度ω1=10 rad/s运动，试用图解法求机构在ο451=ϕ时，点D和E的加速度，以及构件2的角速度和角加速度。
（15分）解：以μl=0.0025m/mm作机构的位置简图，如图a所示。
此机构中构件2和摇块3组成移动副，且构件2作平面一般运动，选C（C2和C3）为重合点，则Vc3=VC4=0,ac3=ac4=0,ω3=ω2，α3=α2。
i.速度分析smlvABB/3.003.0101=⨯==ω？？大小方向//32322√⊥⊥+=+=BCBCABvvvvvCCCBCBC取μv=0.005m·s-1/mm作上式的速度图（图b），再根据速度影像原理得点d及e。
方向）（沿pdsmpdvvD/23.02.45005.0=⨯==μ方向）（沿pesmpevvE/17.04.34005.0=⨯==μ图2BA11ϕDω1E234图a 图b 图c（瞬时针）s rad l bc bcv /00.2123.05.48005.022=⨯==μω ii.加速度分析221/303.0100s m l a a AB nB B =⨯===ω22222/49.0123.000.2s m l a BC n B C =⨯==ω）（方向E D sm v a C C k C C →=⨯⨯⨯==232332/69.05.34005.0222ω ？？大小方向∨∨∨⊥⊥→→++=++=0//32323222BC BC BC BC A B a a a a a a a rC C tC C C tBC nB C BC 以μa =0.04m ·s -2/mm 作加速度图（图c ），再加速度影像原理得点d ’和e ’，由图可得：方向）（沿''/61.214.6504.0''2d p s m d p a a D =⨯==μ 方向）（沿''/84.201.7104.0''2e p s m e p a a E =⨯==μ （顺时针）2'2'222/41.8123.085.2504.0s rad l c n l a CB a CB t BC =⨯===∂μ3、设计一对渐开线外啮合标准齿轮圆柱齿轮机构。
已知z 1=18，z 2=36，模数m =3，压力角α与齿顶高系数*a h 为标准值，试求：（10分）1) 该圆柱齿轮机构的传动比i 122) 两轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径、分度圆上齿厚 3) 求两轮的中心距 答：a) 该圆柱齿轮机构的传动比218361212===z z i b) 两轮的分度圆直径：mm mz d 5418311=⨯== mm mz d 10836322=⨯==齿顶圆直径：mm m h z d a a 633)1218()2(*11=⨯⨯+=+= mm m h z d a a 1173)1236()2(*22=⨯⨯+=+=齿根圆直径：mm m c h z d a f 5.463)25.021218()22(**11=⨯⨯-⨯-=--=mm m c h z d a f 5.1003)25.021236()22(**22=⨯⨯-⨯-=--=基圆直径：mm d d b 74.5020cos 54cos 11=︒⨯=∂⨯= mm d d b 94.10920cos 117cos 22=︒⨯=∂⨯=分度圆上齿厚：mm ms 71.42314.32=⨯==π c) 两轮中心距：mm d d a 81210854221=+=+=4、在图示轮系中，已知：Z 1=22，Z 3=88，Z 3’=Z 5。
试求传动比i 15。
（10分）答：齿轮1、2、3、H 组成行星轮系部分；齿轮3’、4、5组成定轴轮系部分； 其中行星轮系部分的传动比：422881321323113-=-=-=-=--=z z z z z z i H H Hωωωω （1）定轴轮系部分：1'354'3545'35'3-=-=-=z z z z z z i ωω （2）由图中可知：H ωω=5 （3）又有：'33ωω= （4）由式1、2、3、4联立可得：915=i五、设计题（10分）设计一导杆机构，已知机架长度100mm ，行程速比系数K=1.5。
（要求保留作图轨迹，以及必要的文字说明）123 3’54 H 图3解： 导杆机构的极位夹角︒=+-⨯︒=+-⨯︒=3615.1)15.1(1801)1(180K K θ根据导杆机构的特性知：ϕθ=；其中ϕ为导杆的摆角作图步骤：a) 作θϕ==∠mDnb) 作mDn ∠的角平分线，在该线上取mm d l DA 100==（即机架长度） c) 过A 点作导杆任一极位的垂线AC 1（或AC 2），其即为曲柄，故mm d a 90.30)2/36sin(100)2/sin(=⨯==ϕ试题2一、填空题（每题2分，共20分）1、 机构具有确定运动的条件： 机构自由度数 = 机构的原动件数 。
2、 速度影像的相似原理只能应用于 同一构件上 的各点。
3、 对心曲柄滑块机构，若以滑块为机架，则该机构演化为 定块机构（或直动导杆机构） 。
4、 移动副的自锁条件是： 驱动力作用在移动副的摩擦角内 。
5、 凸轮机构推杆的常用运动规律中， 一次多项式 运动规律有刚性冲击。
6、 渐开线的形状取决于 基圆 的大小。
7、 直齿圆柱齿轮机构的正确啮合条件是： 模数相等 、 压力角相等 。
8、 有一外槽轮机构，已知槽轮的槽数4=z ，转盘上装有一个圆销，则该槽轮机构的运动系数k= 0.25 。
9、 回转构件进行动平衡时，应在 两个平衡基面 上加平衡质量。
10、 当两构件组成兼有滑动和滚动的高副时，其瞬心在过接触点高副元素的公法线 处。
二、简答题（每小题5分，共25分） 1、简述构件和零件的区别和联系？ 答：a) 构件：从运动角度讲是不可再分的单位体。
b) 零件：从制造角度讲是不可再分的单位体。
c) 构件可以由多个零件通过刚性联结获得。
2、什么是当量摩擦系数？答：为了计算摩擦力简便，把运动副元素几何形状对运动副的摩擦力的影响因素计入到摩擦系数中，这种转化后的摩擦系数称为当量摩擦系数。
3、 实现往复移动或往复摆动的机构有哪些？ 答：（1） 连杆机构（2） 凸轮机构 （3） 螺旋机构 （4） 齿轮齿条机构 （5） 组合机构4、 机械的“平衡”与“调速”都可以减轻机械中的动载荷，但两者有何本质区别？ 答：1)机械平衡是通过消除或减小惯性力和惯性力矩来减轻机械中的动载荷。
2)调速是使机械的运动避开其共振区域，从而减小轴的挠度，获得减轻机械中动载荷的目的。
5、 简述渐开线圆柱斜齿轮机构主要有哪些优缺点？ 答：优点：（1） 啮合性能好：逐渐啮入，逐渐啮出，传动平稳，噪音小。
（2） 重合度大：降低每对齿轮的载荷，提高承载能力。
（3） 结构紧凑：避免根切的最小齿数小。
缺点：运转时有轴向力。
三、计算题（共45分）1、绘制缝纫机下针机构简图（草图）。
(5分)23 4 C D2、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组及机构级别。
(10分)答：见图所示。
活动构件n=7；低副pl=10；所以机构的自由度为10)001102(73')'2(3=--⨯+⨯-⨯=--+-=F p p p n F h l以AB 为原动件：机构可分解成下图。
