静力触探试验(原理和应用)静力触探是指利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。
静力触探加压方式有机械式、液压式和人力式三种。
静力触探在现场进行试验，将静力触探所得比贯入阻力（Ps）与载荷试验、土工试验有关指标进行回归分析，可以得到适用于一定地区或一定土性的经验公式，可以通过静力触探所得的计算指标确定土的天然地基承载力。
静力触探的贯入机理与建筑物地基强度和变形机理存在一定差异性，故不常使用。
基本原理静力触探的基本原理就是用准静力（相对动力触探而言，没有或很少冲击荷载）将一个内部装有传感器的触探头以匀速压入土中，由于地层中各种土的软硬不同，探头所受的阻力自然也不一样，传感器将这种大小不同的贯入阻力通过电信号输入到记录仪表中记录下来，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质勘察目的。
静力触探主要适用于粘性土、粉性土、砂性土。
就黄河下游各类水利工程、工业与民用建筑工程、公路桥梁工程而言，静力触探适用于地面以下50m内的各种土层，特别是对于地层情况变化较大的复杂场地及不易取得原状土的饱和砂土和高灵敏度的软粘土地层的勘察，更适合采用静力触探进行勘察。
静力触探既是一种原位测试手段，也是一种勘探手段，它和常规的钻探——取样——室内试验等勘探程序相比，具有快速、精确、经济和节省人力等特点。
此外，在采用桩基工程勘察中，静力触探能准确地确定桩端持力层等特征也是一般常规勘察手段所不能比拟的。
探头的尺寸和加工精度，直接影响着触探资料的准确性。
统一探头几何尺寸的目的是为了使触探试验资料能够相互引用与对比。
规定的加工精度是为了保证探头的几何尺寸，限制探头几何尺寸的误差，同时也是为了使探头各部件能够正常工作。
选用的探头几何尺寸及加工精度必须符合我国规定的标准。
静力触探试验1）根据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个Ｖ型坑，坑深25～30cm，然后将地锚竖在Ｖ型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状将地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木垫板．2）与底架槽钢，用4个M8螺钉连接好后，安放在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好地锚销钉，将4个蝴蝶螺丝钉旋在地锚压铁的螺孔中，继续旋入使其顶紧底架槽钢，旋压时注意贯入支架必须与地面垂直，若不垂直可将一边螺钉继续旋入以达到垂直的目的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可松开螺钉，抽动一边垫板（高的一端）使垫板下土向两边推去减少其高度，以保证支架垂直地面。
3）把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤沦绝缘胶带纸缠封插头处，以防进水受潮和增加插座抗拉力。
将第一根探杆连接，连接时一手握住探头，一手握住每一节探杆，探头不动，转动探柑，使其连接。
切勿转动探头，以免电缆线断裂。
4）将带有探头已穿好电缆的探杆，放在触探机一侧，取出带有探头的第一节探杆，将第一节探杆从上面板土对着下面板的圆孔中穿过，使探头杆在下面板的圆孔中，对号中心，将第二节探杆和第一探杆连接。
5）将静力触探侧力仪放在探杆两旁，电缆线的另一端与静力触探测量仪接好。
仪表的接线和调整，见静力触探测量仪使用说明书。
仪表调整时需将探头垂直悬空避免阳光直射，将U型卡块卡在探杆接头上，将山形压板，放在U型卡块的下面，使其两边槽卡住链条，中间卡住探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长销带动山形板及探杆抬起，悬空垂直地面，读取初读数。
6）仪表调整完毕准备工用就绪，就开始工作。
可由4人操作，分工是两人专管摇把，以均匀的速度将探杆压下，一人放取U型卡块在探杆接头和山型板兼顾接探杆，一人记录测量仪表读数。

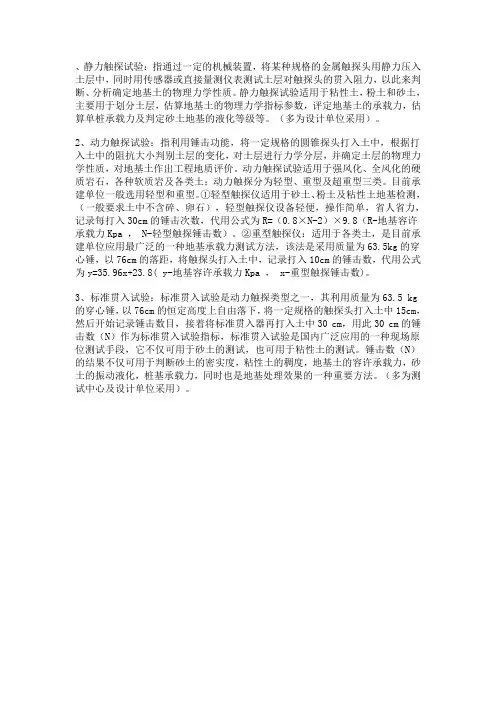

、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
（多为设计单位采用）。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为R=（0.8×N-2）×9.8（R-地基容许承载力Kpa ， N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=35.96x+23.8( y-地基容许承载力Kpa ， x-重型触探锤击数)。
3、标准贯入试验：标准贯入试验是动力触探类型之一，其利用质量为63.5 kg 的穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30 cm的锤击数（N）作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数（N）的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法。
静力触探试验静力触探(CPT)是用静力将探头以一定的速率压入土中，利用探头内的传感器，通过电子量测器将探头受到的贯入阻力记录下来。
由于贯入阻力的大小与土层的性质有关，因此通过贯入阻力的变化情况，可以达到了解土层工程性质的目的。
第一节静力触探的贯入设备一、加压装置加压装置的作用是将探头压入土层中，按加压方式可分为下列几种：1、手摇式轻型静力触探：利用摇柄、链条、齿轮等用人力将探头压入土中。
适用于较大设备难以进入的狭小场地的浅层地基现场测试。
2、齿轮机械式静力触探：主要组成部件有：变速马达(功率2.8～3.0kW)、伞形齿轮、丝杆、导向滑块、支架、底板、导向轮等。
因其结构简单，加工方便，既可单独落地组装，也可装在汽车上，但贯入力较小，贯入深度有限。
3、全液压传动静力触探：分单缸和双缸两种。
主要组成部件有：油缸和固定油缸底座、油泵、分压阀、高压油管、压杆器和导向轮等。
目前在国内使用液压静力触探仪比较普遍，一般是将载重卡车改装成轿车型静力触探车，其动力来源既可使用汽车本身动力，也可使用外接电源，工作条件较好，最大贯入力可达200kN。
二、反力装置静力触探的反力有三种形式：1、利用地锚作反力：当地表有一层较硬的黏性土覆盖层时，可使用2～4个或更多的地锚作反力，视所需反力大小而定。
锚的长度一般为1.50m左右，应设计成可以拆卸式的，并且以单叶片为好。
叶片的直径可分成多种，如25、30、35、40cm，以适应各种情况。
地锚通常用液压拧锚机下入土中，也可用机械或人力下入。
手摇式轻型静力触探设备采用的地锚，因其所需反力较小，锚的长度也较短，为1.20m，叶片直径则为20cm。
2、用重物作反力：如表层土为砂砾、碎石土等，地锚难以下入，此时只有用压重物来解决反力问题，在触探架上压以足够的重物，如钢轨、钢锭、生铁块等。
软土地基贯入30m以内的深度，一般需压重4～5t。
3、利用车辆自重作反力：将整个触探设备装在载重汽车上，利用载重汽车的自重作反力，如反力仍不足时，可在汽车上装上拧锚机，可下入4～6个地锚，也可在车上装载一厚度较大的钢板或其它重物，以增加触探车本身的重量。
