GH3128高温合金 镍基合金 化学成分 力学性能

高温合金牌号（GB/T14992-1994）高温合金：凡在应力及高温（一般指600~650摄氏度以上）同时作用下，具有长时间抗蠕变能力与高的持久强度和高的抗蚀性的金属材料，称为耐热合金或高温合金。

常用的有铁基合金、镍基合金、钴基合金，还有铬基合金、钼基合金及其他合金等。

高温合金是制造燃汽轮机、喷气式发动机等高温下工作零部件的重要材料。

表8-28高温合金的牌号及化学成分注：1.GH1035合金中的Ti和Nb为任选其一，不是同时加入的。

2.GH3039合金中允许有铈(Ce)存在。

3.表中B、Zr、Ce的含量为计算加入量，可不分析测定(除非产品标准或协议、合同中另有规定)。

表8-30高温合金的特性和应用注：各成分含量皆指质量分数。

表5-6-7中国与国外变形高温合金牌号近似对照N o.中国日本JIS美国德国①法国NF俄罗斯TOCT英国②DS/DTD GB/T旧牌号商业牌号AMS/SAEDINW-Nr.（L-Nr.）1 GH1015GH15- - - - - -ЭП868-2 GH1035GH35- - - - - -ЭП703-4 GH1040GH4- - - - - -ЭП395-5 GH1131GH131- - - - - -ЭП126-6 GH1140GH140- - - - - -ЭП602-7 GH2018GH18- - - - - - - N2638 GH2036GH36- - - - - -ЭП481-9 GH2038GH38A- - - - - -ЭП696A-10 GH2130GH130- - - - - -ЭП617-11 GH2132- GH132 A286AMSS525,X5NiCrTi26-151.4980（1.4944）Z6NCT25ATVSMoЭП786DTD5026SAEHEV712 GH2135GH135- - - - - -ЭП437-13 GH2136GH136- V57 - X5NirTi26-15 1.4980Z3NCT25;ATVS2- -14 GH2302GH302- - - -ЭП617-15 GH3030GH3- - - - -ATGR;NC20TЭП435HR5;DTD703B;N203,N40316 GH3039GH39- - - - - -ЭП602-17 GH3044GH44- - - - - -ЭП868-18 GH3128GH128- - - - - - - -19 GH4033GH33- - - - - -ЭП437ЪN80A20 GH4037GH37- -AMS5829;SAEHEV6;- -ATGS4;NC20KTAЭП6172HRC,2HR202DTD747B;N501,N50321 GH4043GH43- - - - - -ЭП598- -22 GH4049GH49- - - -（2.4636）NCK15ATDЭП929HR4;N11523 GH4133GH33A- - - - - -ЭП437ЪN80A24 GH4169GH169- Inconel7186,5662SAEXEV-1NiCr19NbMo 2.4668ATGC1;NC19FeNb- Inconel18*25 - GH19SUH661N155AMS5531,5585;SAEHEV1X12CrCoNi21-201.4971（1.4974）ATGXZ12CNKDW20- -26 - GH2NCF800B;NCF2BIncoloy800AMS5766,5871;X10NiCrAlTi32-201.487625NC35-20;NicralC-Incoloy800*27 - GH32- HestelloyXAMS55365754;SG-NiCr21Fe18Mo2.4613 ATGE -HR6HR20428 - GH25- L605AMS5537,5759;CoCr20W15Ni 2.4964ATGH;KC20WN- HR2529 - GH80A- -NiMonic80ANiCr20TiAl2.4952（2.4631）ATGS3NC20TA-2HR12HR201;2HR401;3HR601;DTD736B30 - GH141- Rene41AMS5545;5712NiCr19CoMo 2.4973ATGW2NC20KDTA- -31 - GH143- - - - 2.4634NCKD20ATr-HR3;DTD5007A; N10532 - GH145NCF750BInconelX-750AMS5542,5567NiCr15Fe7TiAL2.4669ATGF;NC15FeTNbAЭП974InconelX-750*33 - GH146- Udimet500AMS57515753NICr18Co 2.4983ATGW2;NC20KDTA-Udimet500*NPK2534 - GH163- - -NiCo20Cr20MoTi2.4650ATGWO;NCK20D-HR10,HR206;N26335 - GH167-HastelloyR-135AMS5872A- - - -36 - GH182-Hatell-oyC4- NiMo16Cr16Ti 2.4610 - -37 - GH333- RA333AMS5716;5717- -ATG33;Z6NCKDW45- -38 - GH600Imonel600AMS5665NiCr15Fe（NiCr15Fe8）2.4816NC15Fe;NiCralZ- -39 - GH710- - -ATGW4;Z6NCK18TDA-Udimet710*-40 - GH738- WaspaloyAMS5704;5544NiCr1gCo14Mo4Ti2.4654ATGW1;NC20K14- NPK5041 - GH901- Udimet901AMS5660;5561NiFeCr12Mo2.4975（2.4662）Z8NCDЭП725HR53,HR404;①W-Wr.是德国DIN17007系统的数字材料号（Wdrkstoff-Nummer）；L-Nr.是德国航空标准数字牌号（Luftfahrtstoff-Nr）的缩写，在表中加括号，以示区别。

同铸--林工--①③⑥-0①⑦④-⑨⑨①⑤GH31281.GH3128合金介绍：GH3128是Ni-Cr基固溶强化型变形高温合金，使用温度在950℃以下。

合金中加入w(W+Mo) 16%进行固溶强化，加入硼、铈和锆元素净化和强化晶界。

合金具有高的塑性、较高的持久和蠕变强度，以及良好的抗氧化性能、冲压和焊接等工艺性能，综合性能优于GH3044和GH3536等同类镍基固溶强化合金。

适于制作在950℃下长期工作的航空发动机燃烧室火焰筒、加力燃烧室壳体等部件。

GH3128主要产品有冷轧薄板、热轧板、棒材、锻件、丝材和管材。

2.GH3128应用及特性：GH3128合金已用于制造航空发动机火焰筒、扩散器、加力燃烧室、尾喷口、调节片、稳定器、扩散器和燃气导管等，批产和使用情况良好。

合金也推广应用于测温热电偶保护管、磁通门、磁力仪探头、骨架材料、W和Mo还原烧结用料舟、铁路机车预燃室喷嘴等高温氧化气氛下的结构件。

零件在高温下工作时可采用W-2珐琅层进行有效的保护。

合金经长期时效后有μ相析出。

3.材料牌号：GH3128(GH128）。

4.GH3128材料技术标准：GB/T 14992--高温合金和金属间化合物高温材料的分类和牌号GB/T 14995--高温合金热轧板GB/T 14996--高温合金冷轧薄板GJB 1952A--航空用高温合金冷轧薄板规范GJB 2612--焊接用高温合金冷轧丝材规范GJB 3317A--航空用高温合金热轧板规范HB/Z 140--航空用高温合金热处理工艺5.熔炼工艺：采用非真空感应炉＋电渣重熔、或真空感应炉＋电渣重熔熔炼工艺。

GH31281)冷轧板和热轧板，（1140~1180)℃/AC,保温时间根据板材的厚度而定；2)中厚板（815mm~65mm),(1180~1200)℃/AC,保温时间根据板材的厚度而定；3)热轧和锻制棒材，（1140~1200)℃/ACx(1.5~2)h/AC.4)饼材，（1180~1200)℃/AC,保温时间的选取应保证制件能热透、固溶充分或满足退火要求。

1 / 142 / 143 / 144 / 145 / 146 / 147 / 148 / 14蒙乃尔400蒙乃尔400合金的组织为高强度的单相固溶体，它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。

此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。

同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。

该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。

耐蚀性能该合金在氟气、盐酸、硫酸、氢氟酸以与它们的派生物中有极优秀的耐蚀性。

同时在海水中比铜基合金更具耐蚀性。

酸介质：M400在浓度小于85%的硫酸中都是耐蚀的。

M400是可耐氢氟酸中为数极少的重要材料之一。

水腐蚀：M400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025高温腐蚀：M400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026。

氨：由于蒙乃尔400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。

9 / 14产品应用动力工厂中的无缝输水管、蒸汽管海水交换器和蒸发器硫酸和盐酸环境原油蒸馏在海水使用设备的泵轴和螺旋桨核工业用于制造铀提炼和同位素分离的设备制造生产盐酸设备使用的泵和阀蒙乃尔 K500蒙乃尔K500合金除具有高强度、耐腐蚀、无磁性等优异的机械性能外，还具有蒙乃尔400同样的耐蚀性。

能作为泵轴材料，适用于较恶劣的高硫、高蜡油层的地质开采条件下工作。

由于该合金没有塑-脆转变温度，所以非常适用于各种低温设备。

此合金主要用于泵轴和阀杆、输送器刮刀、油井钻环、弹性部件、阀垫等。

适用于石油、化工、造船、制药、电子部门。

化学成分该合金的化学成分大体与蒙乃尔400相同，最大的差别是含有2.3-3.15%的和0.30-1.00%的，此合金的组织特点除有弥散的3（）沉淀相析出外，其他与蒙乃尔400相同。

10 / 14耐蚀性能一般固溶态的蒙乃尔K500耐蚀性与蒙乃尔400合金基本相同，因此，有关蒙乃尔400的耐蚀性数据完全可以适用于蒙乃尔K500合金。

4.3 GH3128合金组织结构合金在固溶状态为单相奥氏体组织，含有少量细小均匀分布的TiN和M6C。

在长期时效过程中析出M6C、μ、αw和M23C6相。

μ相的析出温度范围是700～1050℃，最大析出量为3.49%。

M23C6相在700～800℃时效后析出，析出量仅为0.14%。

aw相是在900℃长期时效后发现的，200h达到析出高峰，其量为0.86%。

断续延长时效时间，板出量下降。

时效时间对析出量的影响见图4-2。

五、 GH3128（GH128）工艺性能与要求5.1 GH3128成形性能5.1.1 GH3128板材反复弯曲和冲压性能见表5-1。

5.1.2 GH3128加工工艺参数钢锭锻造时装炉温度不高于700℃，加热温度为1160℃±10℃，终锻温度大于900℃；板坯轧制加热温度为1170℃±10℃，终轧温度大于900℃；薄板热轧加热温度为1140～1180℃，终轧温度大于800℃。

冷轧总压下率为30%～50%。

表5-1[1]熔炼工艺试样厚度/mm 试样状态反复弯曲次数杯突深度/mm 极限深冲系数感应加电渣感应加真空电弧1.51.51150℃，空冷供应状态243011.512.92.0---5.2 GH3128焊接性能板材焊接性能良好，可采用氩弧焊、缝焊和点焊等方法焊接，均能得到满意的焊接接头质量，接头强度系数大于90%，该合金可与GH3044、GH3039、GH1140、GH3030和1Cr18Ni9Ti等板材焊接。

5.2.1 GH3128焊接工艺参数5.2.1.1 GH3128手工氩弧焊对接工艺参数见表5-2。

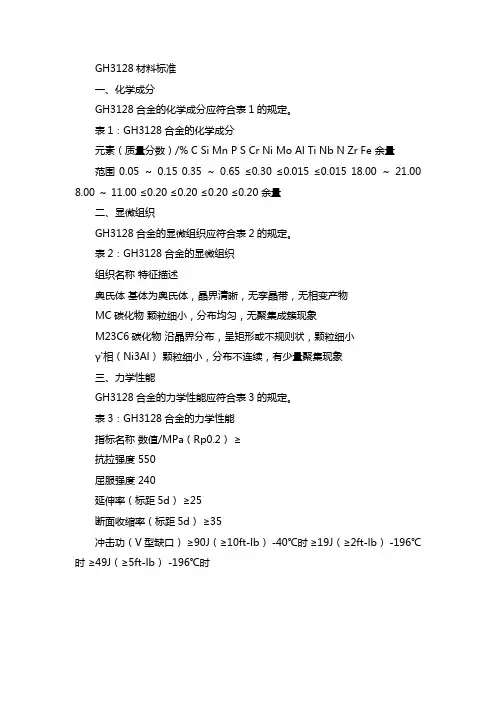

GH3128材料标准
一、化学成分
GH3128合金的化学成分应符合表1的规定。

表1：GH3128合金的化学成分
元素（质量分数）/% C Si Mn P S Cr Ni Mo Al Ti Nb N Zr Fe 余量
范围0.05 ～0.15 0.35 ～0.65 ≤0.30 ≤0.015 ≤0.015 18.00 ～ 21.00
8.00 ～ 11.00 ≤0.20 ≤0.20 ≤0.20 ≤0.20 余量
二、显微组织
GH3128合金的显微组织应符合表2的规定。

表2：GH3128合金的显微组织
组织名称特征描述
奥氏体基体为奥氏体，晶界清晰，无孪晶带，无相变产物
MC碳化物颗粒细小，分布均匀，无聚集成簇现象
M23C6碳化物沿晶界分布，呈矩形或不规则状，颗粒细小
γ'相（Ni3Al）颗粒细小，分布不连续，有少量聚集现象
三、力学性能
GH3128合金的力学性能应符合表3的规定。

表3：GH3128合金的力学性能
指标名称数值/MPa（Rp0.2）≥
抗拉强度 550
屈服强度 240
延伸率（标距5d）≥25
断面收缩率（标距5d）≥35
冲击功（V型缺口）≥90J（≥10ft-lb） -40℃时≥19J（≥2ft-lb） -196℃时≥49J（≥5ft-lb） -196℃时。

GH3128化学成分:物理功能:主要特性:高温合金（GH3128),固溶强化型镍基合金归纳功能好、耐久寿数高,具有高的塑性、较高的耐久蠕变强度以及杰出的抗氧化性和冲压、焊接等功能。

应用领域:• 航空发动机燃烧室火焰筒、加力燃烧室壳体、调节片• 燃气轮机燃烧室的结构件• 涡轮发动机燃烧室零部件• 加力燃烧室零部件GH3128GH3128（GH128）是以钨、钼固溶强化并用硼、铈、锆强化晶界的镍基合金，具有高的塑性，较高的耐久蠕变强度以及杰出的抗氧化性和冲压、焊接等功能。

其归纳功能优于GH3044和GH3536等同类镍基固溶合金。

适合于制造害950℃下长时间作业的航空发动机的燃烧室火焰筒、加力燃烧室壳体、调节片及其他高温零部件，主要产品为冷轧薄板，也可供给z 轧板、棒材、锻件、丝材和管材。

交货状况固溶温度为1140～1180℃，空冷。

高温功能经1200℃弥补固溶处理后进行检验。

冷轧薄板0.8～4.0mm、热轧板4～14mm、冷拉焊丝Φ0.3～10mm。

冷轧板和热轧板于固溶和酸洗；焊丝于冷拉、半硬或固溶和酸洗状况。

非真空或真空感应炉加电渣重熔。

合金适用于制造在950℃以下作业的航空发动机燃烧室和加力燃烧室零部件，运用作用杰出。

中文名镍基合金外文名GH3128运用航空发动机的燃烧室火焰筒性质合金钢目录1.资料商标2.资料技术标准3.化学成分1.功能要求2.▪耐热性能3.▪密度4.▪电性阻率1.▪磁能导率2.▪化学成分3. 金相组织结构资料商标GH3128(GH128，红星11号）资料技术标准修改GJB 1952-1994 《航空用高温合金冷轧薄板标准》GJB 2612-1996 《焊接用高温合金冷拉丝材标准》GJB 2612-1996 《航空用高温合金热轧板标准》化学成分功能要求热功能密度ρ=8.81g/cm3电性阻率磁能型合金无磁性化学功能金相安排结构该合金在固溶状况为单相奥氏体安排，含有少数细小均匀分布的TiN和M6C。

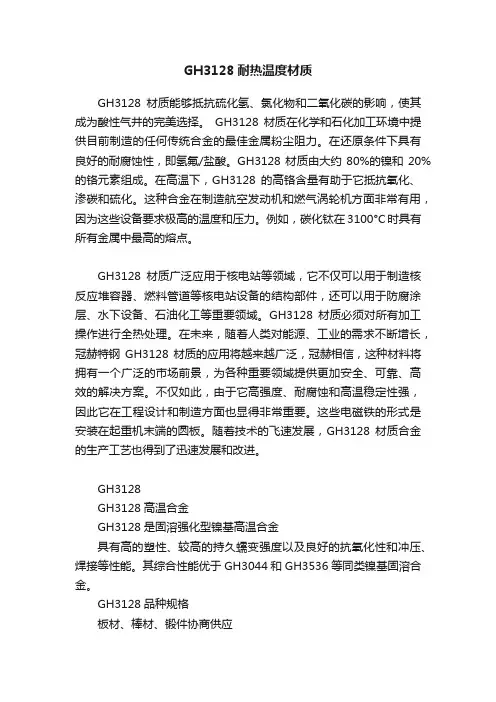

GH3128耐热温度材质GH3128材质能够抵抗硫化氢、氯化物和二氧化碳的影响，使其成为酸性气井的完美选择。

GH3128材质在化学和石化加工环境中提供目前制造的任何传统合金的最佳金属粉尘阻力。

在还原条件下具有良好的耐腐蚀性，即氢氟/盐酸。

GH3128材质由大约80%的镍和20%的铬元素组成。

在高温下，GH3128的高铬含量有助于它抵抗氧化、渗碳和硫化。

这种合金在制造航空发动机和燃气涡轮机方面非常有用，因为这些设备要求极高的温度和压力。

例如，碳化钛在3100°C时具有所有金属中最高的熔点。

GH3128材质广泛应用于核电站等领域，它不仅可以用于制造核反应堆容器、燃料管道等核电站设备的结构部件，还可以用于防腐涂层、水下设备、石油化工等重要领域。

GH3128材质必须对所有加工操作进行全热处理。

在未来，随着人类对能源、工业的需求不断增长，冠赫特钢GH3128材质的应用将越来越广泛，冠赫相信，这种材料将拥有一个广泛的市场前景，为各种重要领域提供更加安全、可靠、高效的解决方案。

不仅如此，由于它高强度、耐腐蚀和高温稳定性强，因此它在工程设计和制造方面也显得非常重要。

这些电磁铁的形式是安装在起重机末端的圆板。

随着技术的飞速发展，GH3128材质合金的生产工艺也得到了迅速发展和改进。

GH3128GH3128高温合金GH3128是固溶强化型镍基高温合金具有高的塑性、较高的持久蠕变强度以及良好的抗氧化性和冲压、焊接等性能。

其综合性能优于GH3044和GH3536等同类镍基固溶合金。

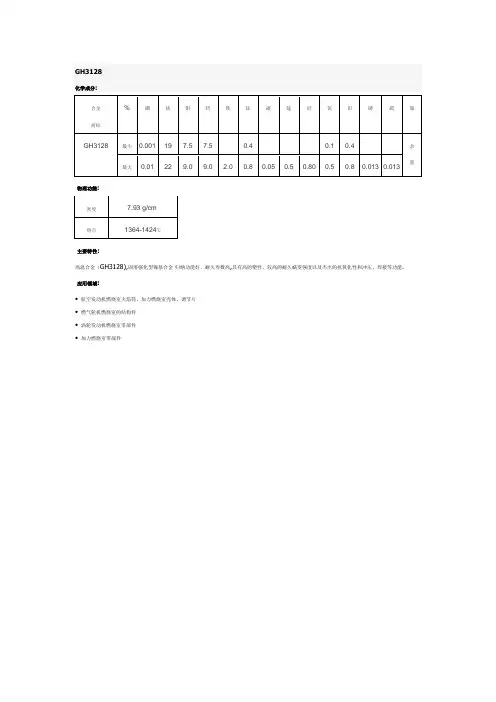

GH3128品种规格板材、棒材、锻件协商供应GH3128化学成分 Typical values(Weight %)Cr：19.0-22.0Ni：余 W：7.5-9.0Mo：7.5-9.0Al：0.40-0.80Ti：0.4.-0.80Fe：≤0.20C：≤0.05Mn：≤0.50Si：≤0.80P：≤0.013S：≤0.013GH3128物理性能密度：8.81 g/m3熔点：1340℃-1390℃磁性能：无炼油厂使用工业炉、碳化工厂、蒸汽锅炉建设、设备工程、原油工业、热交换器、发电厂的高温区域。

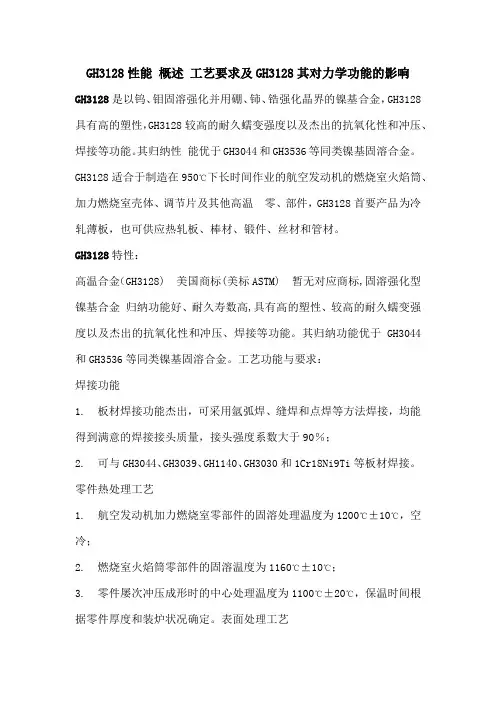

GH3128性能概述工艺要求及GH3128其对力学功能的影响GH3128是以钨、钼固溶强化并用硼、铈、锆强化晶界的镍基合金，GH3128具有高的塑性，GH3128较高的耐久蠕变强度以及杰出的抗氧化性和冲压、焊接等功能。

其归纳性能优于GH3044和GH3536等同类镍基固溶合金。

GH3128适合于制造在950℃下长时间作业的航空发动机的燃烧室火焰筒、加力燃烧室壳体、调节片及其他高温零、部件，GH3128首要产品为冷轧薄板，也可供应热轧板、棒材、锻件、丝材和管材。

GH3128特性：高温合金（GH3128) 美国商标(美标ASTM) 暂无对应商标,固溶强化型镍基合金归纳功能好、耐久寿数高,具有高的塑性、较高的耐久蠕变强度以及杰出的抗氧化性和冲压、焊接等功能。

其归纳功能优于GH3044和GH3536等同类镍基固溶合金。

工艺功能与要求：焊接功能1. 板材焊接功能杰出，可采用氩弧焊、缝焊和点焊等方法焊接，均能得到满意的焊接接头质量，接头强度系数大于90％；2. 可与GH3044、GH3039、GH1140、GH3030和1Cr18Ni9Ti等板材焊接。

零件热处理工艺1. 航空发动机加力燃烧室零部件的固溶处理温度为1200℃±10℃，空冷；2. 燃烧室火焰筒零部件的固溶温度为1160℃±10℃；3. 零件屡次冲压成形时的中心处理温度为1100℃±20℃，保温时间根据零件厚度和装炉状况确定。

表面处理工艺在高温下作业的零件可采用W-2珐琅涂层进行有用的保护GH3128 使用规模使用领域有：1.航空发动机燃烧室火焰筒、加力燃烧室壳体、调节片2.燃气轮机燃烧室的结构件3.涡轮发动机燃烧室零部件4.加力燃烧室零部件研讨了GH3128高温合金中分出相分出行为及其对力学功能的影响。

结果表明：GH3128合金在经1200℃固溶后得到均匀的固溶体，具有最高的强度和塑性。

而在低于1200℃的温度执役过程中将分出晶界碳化物和μ相。

高温合金的基本知识和应用一、高温合金是指在600度以上的高温下承受复杂的应力，而能很好发挥它的力学和化学性能的一种合金。

二、常用的高温合金牌号有GH3030、GH2132、GH3039、GH3044、GH3128、GH4169、GH4145、GH333三、化学成分另外附有表格。

四、几种最常用的高温合金的材质和力学性能：GH2132(GH132)时效硬化型铁基合金产品牌号：GH2132(GH132/IncoloyA-286/S66286)产品规格：Φ3-350mm执行标准：ASTM B160,B164,B166,B408,B425,B574,GB149921、GH2132钢的特性该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。

在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。

1.GH2132相近牌号A-286 P.Q.A286 UNSS(美国)、ZbNCT25(法国)、X5NiCrTi26-15、1.4980、1.4944(德国)2.GH2132生产执行标准3.GH2132工艺性能与要求：1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。

2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3)、合金具有满意的焊接性能。

合金于固溶状态进行焊接，焊后进行时效处理。

4.GH2132 金相组织结构:该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。

2、GH2132 化学成份：（GB/T14992-1994）3、GH2132力学性能（在20℃检测机械性能的最小值）4、GH2132 物理性能5、用途在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。

适合制造在650℃以下长期工作的航空发动机高温承力部件，制造汽车航空发动机和工业燃气涡轮机上的零部件，加力燃烧室、紧固件等。

gh3128高温合金化学成分
GH3128高温合金是一种高温合金材料，具有良好的高温耐腐蚀性和高温机械性能。

它主要由铬、镍、钨和钼等金属组成，但具体的化学成分还有很多值得深入探讨的地方。

首先，GH3128高温合金的主要成分为镍（Ni），镍含量占到了总质量的50%以上。

镍是一种非常重要的金属元素，它具有优异的高温化学稳定性和优异的海水腐蚀性能，具有广泛的应用前景。

而且镍的高温强度和塑性非常好，是高温合金中最常见的金属元素之一。

其次，GH3128高温合金中的铬（Cr）含量也非常高，通常在16-18%之间。

铬是一种不锈钢的主要成分，是一种良好的高温耐蚀金属，具有很高的抗氧化和耐腐蚀性能，能够在高温下保持金属材料的表面稳定性。

此外，GH3128高温合金中还含有钼（Mo）和钨（W）等金属元素，它们的添加能够提高合金的高温强度和抗腐蚀性能。

其中钼的含量通常在6%左右，而钨的含量则在3-5%之间。

最后，GH3128高温合金中还含有一些微量元素，如锰（Mn）、硅（Si）、铝（Al）和钛（Ti）等。

这些微量元素虽然数量不多，但它们对于合金的高温强度和抗腐蚀性能的提升也是非常关键的。

总之，GH3128高温合金化学成分的研究是非常重要的，因为它能够为我们提供制备高温材料的参考和借鉴。

当前高温合金的研究正在快速发展中，我们有理由相信在不久的将来，这一领域将会带来更多的惊喜。
