半导体的导电性

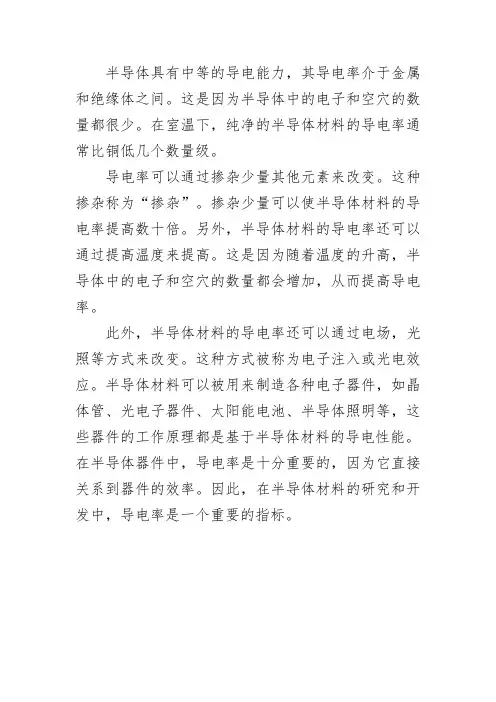

半导体具有中等的导电能力，其导电率介于金属和绝缘体之间。

这是因为半导体中的电子和空穴的数量都很少。

在室温下，纯净的半导体材料的导电率通常比铜低几个数量级。

导电率可以通过掺杂少量其他元素来改变。

这种掺杂称为“掺杂”。

掺杂少量可以使半导体材料的导电率提高数十倍。

另外，半导体材料的导电率还可以通过提高温度来提高。

这是因为随着温度的升高，半导体中的电子和空穴的数量都会增加，从而提高导电率。

此外，半导体材料的导电率还可以通过电场，光照等方式来改变。

这种方式被称为电子注入或光电效应。

半导体材料可以被用来制造各种电子器件，如晶体管、光电子器件、太阳能电池、半导体照明等，这些器件的工作原理都是基于半导体材料的导电性能。

在半导体器件中，导电率是十分重要的，因为它直接关系到器件的效率。

因此，在半导体材料的研究和开发中，导电率是一个重要的指标。

物理学中的半导体和导电性半导体和导电性是物理学中的重要概念，涉及到固体物理学、量子力学等多个领域。

本文将详细介绍半导体的基本性质、分类以及导电性的相关原理。

半导体的基本性质半导体是一种电导率介于导体和绝缘体之间的材料。

在晶体结构中，半导体的原子排列有序，形成了周期性的势场。

由于量子力学原理，半导体中的电子受到原子核和晶格振动的束缚，只能在一定的能量范围内运动。

这些电子被称为价带电子，而空余的能级称为导带。

在室温下，价带电子受到热激发，部分会跃迁到导带，留下相同数量的空穴。

半导体的分类根据半导体中价带电子和空穴的数量，可以将其分为两类：n型半导体和p型半导体。

在n型半导体中，价带电子数量多于空穴数量，因此电子是主要的载流子。

而在p型半导体中，空穴数量多于价带电子数量，空穴是主要的载流子。

此外，通过在n型和p型半导体之间形成PN结，可以实现半导体器件的制作。

导电性原理半导体的导电性主要取决于载流子的运动。

在应用外部电场的作用下，载流子会受到电场力的作用，发生迁移。

半导体中的载流子分为电子和空穴，它们在电场力作用下，分别向相反方向迁移。

这种现象称为漂移现象。

随着电场的增强，漂移电流也随之增大，从而实现了半导体材料的导电性。

半导体器件半导体器件是利用半导体的特殊性质制作的各种电子器件。

常见的半导体器件包括二极管、晶体管、集成电路等。

这些器件在电子设备中发挥着重要的作用，如整流、放大、开关等。

半导体和导电性是物理学中的重要概念。

本文从半导体的基本性质、分类、导电性原理以及半导体器件等方面进行了详细的介绍。

希望这篇文章能帮助您更好地理解半导体和导电性的相关知识。

## 例题1：解释n型和p型半导体中的载流子分别是什么？解题方法：回顾半导体的基本性质部分，n型半导体中的载流子是价带电子，而p型半导体中的载流子是空穴。

例题2：说明PN结的形成过程。

解题方法：结合半导体分类部分，描述n型和p型半导体接触时，由于载流子数量的差异，形成的PN结。

半导体和超导体的特点半导体和超导体是两种不同类型的材料，它们都在电子和能量传导方面具有很特殊的性质，下面详细介绍它们的特点。

一、半导体的特点1.导电特性：半导体能够在一定条件下表现出良好的导电性能，当半导体中的电子数目增加时，它的导电性能也会相应提升。

2.能带结构：半导体的能带结构独特，其中包含了价带和导带，两者之间有一个带隙。

在带隙范围内，半导体是难以导电的。

3.热激发：半导体可以通过热激发的方式将电子从价带中提取出来，然后进入导带中，使其导电。

4.杂质掺杂：通过掺杂一些杂质元素，可以使半导体导电性发生变化。

n型半导体是通过掺杂五价元素（如磷等）来实现，p型半导体是通过掺杂三价元素（如硼、铝等）来实现的。

5.少数载流子：与金属导电形式不同，半导体的导电是通过少数载流子来实现。

n型半导体电子是载流子，p型半导体空穴是载流子。

二、超导体的特点1.无电阻：超导体的最大特点就是展现出了无电阻状态，电流可以不受电阻和能量损失的限制自由流动。

2.零电阻带：当温度降到超导临界温度以下时，超导体可以形成一条零电阻带，这条带会对电磁波产生反射作用，并导致绕返波的出现。

3.鸣振波：超导体在过渡时通过鸣振波的形式来恢复电阻，当电流超管超过超导体的临界电流时，静态电场会引起振动，从而产生鸣振波。

4.磁场排斥作用：磁场对超导体具有排斥作用，在超导体中，磁场的介入会限制其超导性能。

5.临界温度：超导体的临界温度是它能够表现出超导性的最高温度。

对于高温超导体而言，它们的临界温度要高于-100°C，而对于低温超导体而言，它们的临界温度要低于-100°C。

总体而言，半导体和超导体都是一个致力于推动人类技术进步发挥重要作用的材料。

半导体广泛使用于半导体电子学、信息科技等领域，而超导体则在高速列车、轨道交通等领域有广泛的应用。

随着科技的不断进步，这些材料的应用前景也会更加广阔。

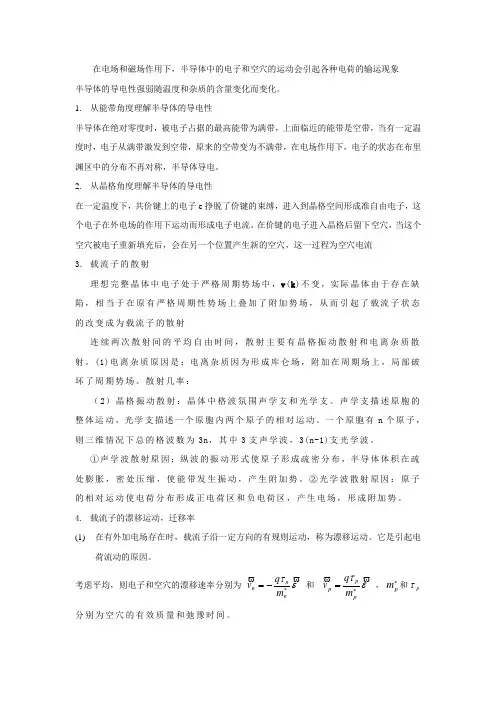

在电场和磁场作用下，半导体中的电子和空穴的运动会引起各种电荷的输运现象半导体的导电性强弱随温度和杂质的含量变化而变化。

1. 从能带角度理解半导体的导电性半导体在绝对零度时，被电子占据的最高能带为满带，上面临近的能带是空带，当有一定温度时，电子从满带激发到空带，原来的空带变为不满带，在电场作用下，电子的状态在布里渊区中的分布不再对称，半导体导电。

2. 从晶格角度理解半导体的导电性在一定温度下，共价键上的电子e 挣脱了价键的束缚，进入到晶格空间形成准自由电子，这个电子在外电场的作用下运动而形成电子电流。

在价键的电子进入晶格后留下空穴，当这个空穴被电子重新填充后，会在另一个位置产生新的空穴，这一过程为空穴电流3. 载流子的散射理想完整晶体中电子处于严格周期势场中，v (k )不变，实际晶体由于存在缺陷，相当于在原有严格周期性势场上叠加了附加势场，从而引起了载流子状态的改变成为载流子的散射连续两次散射间的平均自由时间，散射主要有晶格振动散射和电离杂质散射。

(1)电离杂质原因是：电离杂质因为形成库仑场，附加在周期场上，局部破坏了周期势场。

散射几率：（2）晶格振动散射：晶体中格波氛围声学支和光学支。

声学支描述原胞的整体运动，光学支描述一个原胞内两个原子的相对运动。

一个原胞有n 个原子，则三维情况下总的格波数为3n ，其中3支声学波，3(n-1)支光学波。

①声学波散射原因：纵波的振动形式使原子形成疏密分布，半导体体积在疏处膨胀，密处压缩，使能带发生振动，产生附加势。

②光学波散射原因：原子的相对运动使电荷分布形成正电荷区和负电荷区，产生电场，形成附加势。

4. 载流子的漂移运动，迁移率(1) 在有外加电场存在时，载流子沿一定方向的有规则运动，称为漂移运动。

它是引起电荷流动的原因。

考虑平均，则电子和空穴的漂移速率分别为 ετ *-=n n n m q v 和 ετ *=pp p m q v ，*p m 和p τ分别为空穴的有效质量和弛豫时间。

半导体与电子器件半导体的导电性与器件的工作原理半导体是一种介于导体与绝缘体之间的材料，具有较好的电导性能。

在现代电子技术中，半导体材料被广泛应用于各种电子器件中，如晶体管、二极管、集成电路等。

本文将介绍半导体的导电性及其在电子器件中的工作原理。

一、半导体的导电性半导体的导电性是由其特殊的能带结构决定的。

在半导体中，能带可以分为价带和导带。

价带中的电子是被束缚在原子核周围的，无法自由运动；而导带中的电子是能够自由移动的。

两者之间被称为禁带，即存在能量差异。

在纯净的半导体中，禁带宽度较大，导带的电子数量很少，因此半导体呈现出绝缘体的导电性质。

但通过掺杂，即向半导体中引入杂质，可以改变其导电性能。

掺杂分为两种类型：N型掺杂和P型掺杂。

N型掺杂是指向半导体中引入杂质，这些杂质的原子结构比半导体中的主体原子结构多出一个外层电子。

这些外层电子能够进入导带，形成移动自由的电子，从而增加半导体的导电性能。

P型掺杂是指向半导体中引入杂质，这些杂质的原子结构比半导体中的主体原子结构少一个外层电子。

因此，这些杂质原子会形成空穴，即正电荷载体，从而也增加了半导体的导电性能。

掺杂后的N型和P型半导体可以通过形成P-N结的方式来提高导电性能。

P-N结是将P型和N型半导体材料放置在一起形成的结构。

P-N 结横跨的区域称为耗尽层。

当施加正向偏压时，耗尽层变薄，导电性增强；当施加反向偏压时，耗尽层变厚，导电性减弱。

二、电子器件的工作原理1. 晶体管晶体管是一种用于放大和开关电路的重要电子器件。

它由三个区域构成：发射区、基区、集电区。

发射区为N型半导体，基区为P型半导体，集电区为N型半导体。

在晶体管工作时，可以通过施加适当的电压来控制电流的流动。

当在基极施加正向偏压时，基极与发射极之间形成薄的空穴层，流经发射区的电子开始与空穴复合，导电性增强。

此时晶体管处于放大状态。

当在基极施加反向偏压时，空穴被排斥，流经发射区的电子数量减少，导电性降低。

半导体的导电特性根据物质的导电能力可分为导体、半导体和绝缘体三大类，顾名思义半导体的导电能力介于导体绝缘体之间。

硅、锗、硒及大多数金属氧化物和硫化物都是半导体。

半导体的导电特性热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等)。

1．本征半导体本征半导体：完全纯净的、不含其它杂质的半导体通称本征半导体。

用得最多的是硅和锗，图1所示是硅和锗的原子结构图，它们都是四价元素，在原子的最外层轨道上都有四个价电子。

(a) 锗Ge (b) 硅Si图1 硅和锗的原子结构在本征半导体中，每个原子的一个价电子与另一原子的一个价电子组成一个电子对，并且对两个原子所共有，因此称为共价键。

由共价键结构形成的半导体其原子排列都比较整齐，形成晶体结构，因此半导体又称为晶体，如图2所示。

图2 晶体中原子的排列方式本征半导体的导电机理在本正半导体的晶体结构中，每一个原子与相邻的四个原子结合，每一个原子的一个价电子与另一个原子的一个价电子组成一个电子对。

这对价电子是每两个相邻原子共有的，它们把相邻原子结合在一起，构成所谓的共价键结构，如图3所示。

图3 硅单晶中的共价键结构在共价键结构的晶体中，每个原子的最外层都有八个价电子，因此都处于比较稳定的状态。

只有当共价键中的电子获得一定能量（环境温度升高或受到光照射）后，价电子方可挣脱原子核的束缚成为自由电子，并且在共价键中留下一个空位，称为空穴。

如图4所示。

图4 空穴和自由电子的形成在一般情况下，本征半导体中自由电子和空穴的数量都比较少，其导电能力很低。

由于本征半导体中的自由电子和空穴总是成对出现，因此在一定温度下，它们的产生和复合将达到动态平衡，使自由电子和空穴维持在一定数目上。

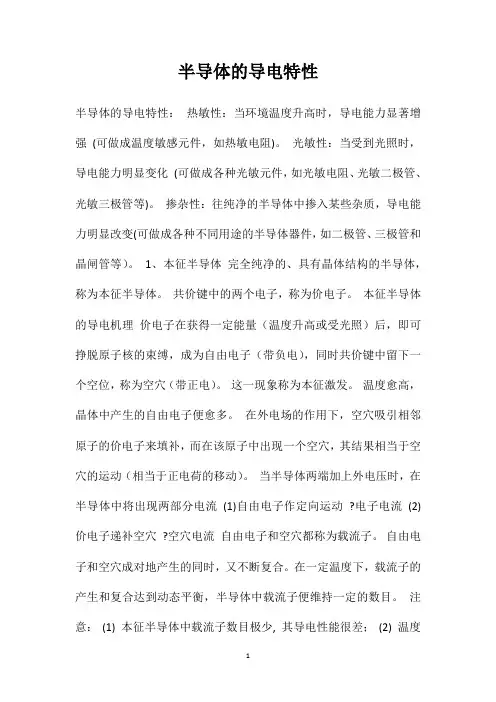

半导体的导电特性
半导体的导电特性：热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等）。

1、本征半导体完全纯净的、具有晶体结构的半导体，称为本征半导体。

共价键中的两个电子，称为价电子。

本征半导体的导电机理价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。

这一现象称为本征激发。

温度愈高，晶体中产生的自由电子便愈多。

在外电场的作用下，空穴吸引相邻原子的价电子来填补，而在该原子中出现一个空穴，其结果相当于空穴的运动（相当于正电荷的移动）。

当半导体两端加上外电压时，在半导体中将出现两部分电流(1)自由电子作定向运动?电子电流(2)价电子递补空穴?空穴电流自由电子和空穴都称为载流子。

自由电子和空穴成对地产生的同时，又不断复合。

在一定温度下，载流子的产生和复合达到动态平衡，半导体中载流子便维持一定的数目。

注意：(1) 本征半导体中载流子数目极少, 其导电性能很差；(2) 温度
愈高，载流子的数目愈多,半导体的导电性能也就愈好。

所以，温度对半导体器件性能影响很大。

有关半导体的概念和特征半导体是一种介于导体和绝缘体之间的物质，具有一些独特的特征和性质。

下面将详细介绍半导体的概念和特征。

一、概念半导体是指在一定条件下，其电阻介于导体和绝缘体之间的物质。

与导体相比，半导体的电子能带结构介于能量带隙较小的导带和价带之间，使得它具有在一定条件下既能导电又能阻止电流通过的特性。

半导体材料广泛应用于电子器件、集成电路等领域。

二、特征1. 导电性：半导体既能导电又能阻止电流通过，这是半导体的最基本特征之一。

当半导体中加上外加电压时，导电性取决于半导体中的载流子浓度和电荷运动的能量。

2. 元素组成：常见的半导体材料包括硅(Si)和锗(Ge)等元素，它们的能带结构适合用于制造电子器件。

此外，还有一些化合物半导体，如氮化镓(GaN)、碳化硅(SiC)等。

3. 能带结构：半导体的电子能带结构具有导带和价带，二者之间存在能量带隙，这是半导体的一个重要特征。

它决定了载流子的行为和光学性质。

4. 控制载流子浓度：半导体的导电性质可以通过控制载流子浓度来实现。

掺杂是一种常用的方式，通过在半导体晶体中掺入杂质，可以改变其导电性能。

5. 二极管特性：半导体具有二极管特性，即只允许电流沿一个方向流动。

当半导体中的n型区域和p型区域相接触时，形成pn结，当施加正向偏置时，电流可以流动；当施加反向偏置时，由于内建电场的作用，电流很难通过。

6. 温度特性：半导体的电导率随温度变化而变化。

在绝对零度时，半导体成为绝缘体，随着温度的升高，半导体的电导率也逐渐增加。

7. 光电效应：半导体具有很好的光电效应，即能够将光信号转换为电信号。

这使得半导体能够广泛应用于光电器件和太阳能电池等领域。

8. 高纯度要求：制造半导体器件需要高纯度的材料，包括高纯度的硅原料和掺杂材料。

杂质的存在会影响半导体的性能。

总结起来，半导体具有导电性、能带结构、载流子控制、二极管特性、高纯度要求等特征。

这些特征使得半导体在现代通信、计算机、电子等领域有着广泛的应用。

半导体的导电特性半导体是一种介于导体和绝缘体之间的物质。

它的导电特性与其他材料有所不同，因此对于理解和应用半导体的各种电子器件至关重要。

本文将深入探讨半导体的导电特性，包括本征导电、掺杂与载流子浓度、载流子迁移率以及PN结的导电特性等。

1. 本征导电半导体材料的本征导电是指在纯净无杂质状态下，通过自由载流子实现的导电现象。

半导体晶体中的自由电子和空穴是通过热激发或光激发的方式生成的。

具体而言，半导体中的自由电子主要来自于价带的电子跃迁，而空穴则是通过连带效应产生的。

在本征导电状态下，半导体的导电能力较弱。

2. 掺杂与载流子浓度为了提高半导体的导电性能，常常会对其进行掺杂。

掺杂是向半导体中加入少量杂质原子，以改变半导体的导电特性。

根据掺杂杂质的电性，可以将掺杂分为N型和P型两种。

N型半导体中掺入少量五价元素，如磷或砷，这些杂质原子提供了额外的自由电子，因此N型半导体中的导电能力增强。

P型半导体中掺入少量三价元素，如硼或铝，这些杂质原子提供了额外的空穴，因此P型半导体中的导电能力提高。

掺杂后的半导体中，载流子浓度变得非常高，因为掺杂引入了大量的自由电子或空穴。

这种载流子浓度的增加极大地改善了半导体的导电性能。

3. 载流子迁移率除了载流子浓度，载流子的迁移率也是决定半导体导电特性的重要因素之一。

载流子迁移率指的是自由载流子在半导体中运动时的移动速度。

迁移率取决于材料的特性以及杂质的种类和浓度。

在半导体晶体结构中，载流子的运动受到晶格缺陷、杂质和温度等因素的影响。

晶格缺陷会散射载流子，从而降低其迁移率。

而杂质的种类和浓度也会影响载流子的迁移率，高浓度的杂质会增加散射，降低迁移率。

此外，温度的升高也会导致晶格振动增加，进而增加自由载流子的散射，降低迁移率。

4. PN结的导电特性PN结是半导体中最基本的器件之一，其导电特性在电子学和光电子学领域有广泛应用。

PN结由N型半导体和P型半导体通过正向或反向偏置连接而成。

半导体的导电性及掺杂半导体材料是一类介于导体和绝缘体之间的材料，具有特殊的导电性质。

本文将探讨半导体的导电性以及如何通过掺杂来改变其导电性。

一、半导体材料的导电性质半导体的导电性质是由其特殊的能带结构决定的。

在半导体中，存在着价带和导带之间的禁带。

价带是指电子处于低能量状态时所占据的能带，而导带则是指电子处于高能量状态时所占据的能带。

禁带是二者之间的能量间隔。

在固体材料中，原子核和价带中的电子形成了共价键，这些价带中的电子都是成对出现的，无法自由移动。

而在半导体中，由于禁带的存在，价带中的电子无法跃迁到导带中，导致半导体无法导电。

二、本征半导体和掺杂半导体半导体可以分为本征半导体和掺杂半导体两种类型。

本征半导体是指未经过任何掺杂的纯净半导体材料。

在本征半导体中，导带中的电子数量很少，因此导电性较差。

通常情况下，本征半导体的导电性取决于其材料的温度。

掺杂半导体是指通过掺杂过程向半导体材料中引入其他杂质元素，从而改变其导电性质的半导体材料。

常见的掺杂元素有硼、磷、砷等。

掺杂的过程会使得半导体材料中的导电性质发生显著改变，从而使电子或空穴数量增加，提高导电能力。

三、掺杂对半导体导电性的影响掺杂的类型和浓度决定了半导体材料的导电性质。

1. N型半导体N型半导体是指通过向半导体中引入电子供体杂质元素，如磷或砷，使得电子数量增多的材料。

在N型半导体中，杂质原子释放的额外电子进入导带，从而增加了导电性能。

这些额外的电子被称为自由电子，它们能够自由地在半导体中移动并参与导电过程。

2. P型半导体P型半导体是指通过向半导体中引入电子受体杂质元素，如硼，使得空穴数量增多的材料。

在P型半导体中，杂质原子缺少一个电子，形成了一个空穴。

空穴可以看作是正电荷的移动载流子。

空穴在半导体中移动，从而参与了导电过程。

通过掺杂N型半导体和P型半导体，可以制造出PN结。

PN结是一种广泛应用于半导体器件中的结构，如二极管和晶体管等。

PN结的导电性质由P区和N区的不同导电性决定，使得半导体器件具有特殊的电子控制功能。
