不锈钢深拉伸工艺

304奥氏体不锈钢拉深过程有限元模拟I. 引言- 研究意义和背景- 研究现状和不足- 研究目的和意义II. 材料和方法- 304奥氏体不锈钢的特性和工艺要求- 有限元模拟的原理和方法- 拉深试验装置和实验条件III. 模拟结果与分析- 模拟过程和参数设置- 模拟结果的定量分析- 模拟结果的质量评估和验证IV. 影响因素研究- 材料性质对拉深过程的影响- 工艺参数对拉深过程的影响- 模具设计对拉深过程的影响V. 结论和展望- 模拟结果的总结和分析- 不足和改进的方向- 接下来的研究方向和应用前景参考文献第一章引言随着科技的不断发展，有限元分析作为一种重要的工程分析方法在材料加工领域中得到了广泛应用。

在工程实践中，有限元模拟能够模拟材料加工过程中产生的各种变形和应力分布，从而为工艺优化和材料设计提供指导和支持。

304奥氏体不锈钢是一种广泛应用的材料。

其具有良好的耐蚀性、高强度、优异的耐热性和塑性等优良特性。

但是在加工过程中，由于其较大的变形能力，易引起各种制件形状和尺寸的偏差，从而影响零件的装配和使用。

本文针对304奥氏体不锈钢在拉深加工过程中产生的变形问题，采用有限元模拟的方法，对其拉深过程进行了仿真分析。

通过对拉深过程的模拟和分析，研究304奥氏体不锈钢的变形规律和机理，并探讨了影响拉深加工性能的关键因素。

本文的研究成果可以为制定合理的加工技术和材料设计提供一定的参考和支持。

第二章材料和方法2.1 304奥氏体不锈钢的特性和工艺要求304奥氏体不锈钢是一种常用的不锈钢材料，其主要组成成分包括18%Cr、8%Ni等元素。

这种材料由于具有优异的抗腐蚀性和耐热性等特点，广泛应用于各个领域中，如航空航天、石油化工、汽车制造等。

在实际的加工过程中，不锈钢的硬度较大，易产生较大的变形和残余应力，从而影响材料的加工性能和使用寿命。

因此，在进行拉深加工时，需要针对不锈钢材料的特点和工艺要求进行合理的设计和优化。

不锈钢薄板冲压拉深加工要点不锈钢因其优异的性能而广泛应用于工业生产中，但其冲压加工性能较差，零件表面易划伤，模具易产生粘结瘤，导致冲压质量和生产效率受到极大的影响。

这就要求在冲压加工过程中从模具结构、模具材料、热处理及润滑等方面着手，提高零件质量和模具寿命，更好地解决不锈钢冲压过程中存在的问题。

1. 不锈钢薄板冲压特点（1）屈服点高、硬度高、冷作硬化效应显着、易出现裂口等缺陷。

（2）导热性比普通碳钢差，导致所需变形力大，冲裁力、拉深力大。

（3）拉深时塑性变形剧烈硬化，薄板拉深易起皱或掉底。

（4）拉深模具易出现粘接瘤现象，导致零件外径严重划伤。

（5）拉深时，难以达到预期的形状。

2. 解决不锈钢薄板冲压拉深问题的途径分析认为，以上问题的产生，是由不锈钢本身的性能决定的，主要受以下五个方面的因素影响：一是原材料性能；二是模具的结构及冲压速度；三是模具的材料；四是冲压润滑液；五是工艺路线的安排。

（1）原材料板材的质量也是影响冲压性能的重要因素，必须采购符合国标的正规原材料。

对于硬态料，冲压加工前必须进行退火，以提高加工性能。

（2）模具的结构及冲压速度为了改善拉深难度，可以把压边圈2 的压边面制成斜的，如附图所示。

这样拉深时坯料3 在压边圈作用下与压边面和凹模完全处于接触状态，可以使凹模圆角部位材料承受较大的压边力，从而改善拉深难度。

不锈钢因其优异的性能而广泛应用于工业生产中，但其冲压加工性能较差，零件表面易划伤，模具易产生粘结瘤，导致冲压质量和生产效率受到极大的影响。

这就要求在冲压加工过程中从模具结构、模具材料、热处理及润滑等方面着手，提高零件质量和模具寿命，更好地解决不锈钢冲压过程中存在的问题。

1. 不锈钢薄板冲压特点（1）屈服点高、硬度高、冷作硬化效应显着、易出现裂口等缺陷。

（2）导热性比普通碳钢差，导致所需变形力大，冲裁力、拉深力大。

（3）拉深时塑性变形剧烈硬化，薄板拉深易起皱或掉底。

（4）拉深模具易出现粘接瘤现象，导致零件外径严重划伤。

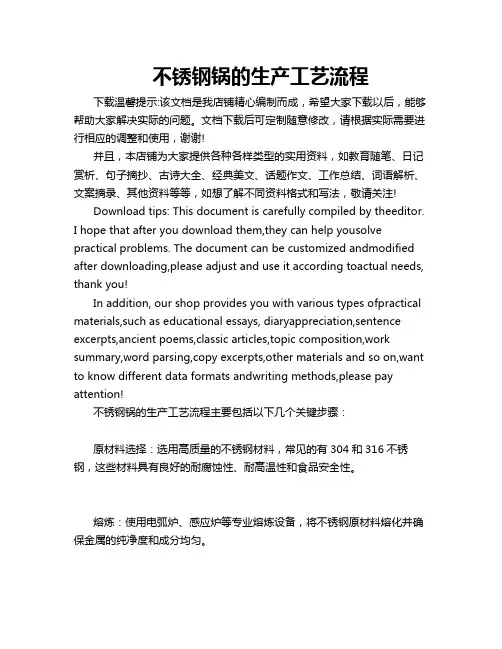

不锈钢锅的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!不锈钢锅的生产工艺流程主要包括以下几个关键步骤：原材料选择：选用高质量的不锈钢材料，常见的有304和316不锈钢，这些材料具有良好的耐腐蚀性、耐高温性和食品安全性。

不锈钢拉伸工艺及退火引言不锈钢是一种重要的金属材料，具有耐腐蚀、高强度和美观等特点。

在不同的应用领域中，不锈钢常常需要进行拉伸加工和退火处理，以提高其力学性能和改善其组织结构。

本文将介绍不锈钢的拉伸工艺以及退火技术，并对其原理和应用进行详细阐述。

不锈钢拉伸工艺拉伸工艺概述拉伸是指通过外力作用下，在一定条件下将材料进行延长或变形的加工方法。

不锈钢的拉伸工艺主要包括以下几个步骤：1.材料准备：选择适当的不锈钢材料，并进行切割、修整和清洁等预处理工作。

2.设计模具：根据产品要求设计合适的模具，包括模具形状、尺寸和结构等。

3.加热处理：将不锈钢材料加热至适当温度，以提高其塑性和可变形性。

4.拉伸成形：通过机械设备施加力量，使不锈钢材料发生塑性变形，达到所需形状和尺寸。

5.冷却处理：将拉伸后的不锈钢材料进行冷却，以稳定其组织结构和性能。

拉伸工艺参数不锈钢的拉伸工艺参数包括材料性质、温度、应变速率和应变量等。

这些参数的选择对于产品质量和加工效果具有重要影响。

1.材料性质：不同类型的不锈钢具有不同的力学性能和化学成分。

在选择拉伸工艺参数时，需要考虑材料的强度、延展性和耐腐蚀性等特点。

2.温度：拉伸时加热温度会影响不锈钢的塑性和可变形性。

通常情况下，较高温度可以提高材料的可塑性，但过高温度可能导致晶粒长大和组织结构破坏。

3.应变速率：应变速率是指在单位时间内施加到材料上的应变量。

较高的应变速率可以增加拉伸力，但过大的应变速率可能导致断裂或表面裂纹。

4.应变量：应变量是指材料在拉伸过程中的变形程度。

过大的应变量可能导致材料失去原有的力学性能和耐腐蚀性。

拉伸工艺设备不锈钢的拉伸工艺需要使用专门的设备，包括拉伸机、加热炉和冷却装置等。

1.拉伸机：拉伸机是用于施加力量并使材料发生塑性变形的设备。

根据不同的拉伸需求，可以选择不同类型和规格的拉伸机，如液压拉伸机、电动拉伸机和气动拉伸机等。

2.加热炉：加热炉用于将不锈钢材料加热至适当温度。

不锈钢的延展率小、弹性模量E较大，硬化指数较高。

不锈钢板拉深开裂有时发生在拉深变形之后，有时是在当拉深件由凹模内退出时立即发生；有时是在拉深变形后受撞击或振动时发生；也有时在拉深变形后经过一段时间的存放或在使用过程中才发生。

不锈钢拉伸过程中常见问题分析:1开裂形成的原因:奥氏体不锈钢的冷作硬化指数高(不锈钢为0.34)。

奥氏体不锈钢为亚稳定型，在变形时会发生相变，诱发马氏体相。

马氏体相较脆，因此容易发生开裂。

在塑性变形时，随着变形量的增大，诱发的马氏体含量也将随着变形量的增大而增高，残余应力也越大.残余应力与马氏体含量的关系:诱发的马氏体相含量越高，引起的残余应力也越大，在加工过程中也就越易开裂。

2表面划痕形成的原因:不锈钢拉深件表面出现划痕主要是由于工件和模具表面存在相对移动，在一定压力的作用下，致使坯料与模具局部表面直接产生摩擦，加之坯料的变形热使坯料及金属屑熔敷在模具表面上，使工件表面擦伤产生划痕。

不锈钢常见成形缺陷的预防措施:1、选择合适的不锈钢材质:在奥氏体不锈钢中常用材料是1Cr18Ni9Ti和0Cr18Ni9Ti。

在拉深过程中1Cr18Ni9Ti比0Cr18Ni9Ti稳定，抗开裂性好。

因此应尽可能选择1Cr18Ni9Ti材料。

2、合理选择模具材料:不锈钢在深拉深过程中硬化显著，产生许多硬金属点，造成粘附，使工件和模具表面容易划伤、磨损，因此不能采用一般模具用工具钢。

实践证明：选择铜基合金模具能消除不锈钢件表面划痕、划伤，降低破损率。

另一种材料为高铝铜基合金模具材料(含铝13Wt%～16Wt%)，这种材料与SUS304不锈钢互溶性小，拉深件和模具之间不粘着，拉深件表面不易产生划痕划伤，产品抛光成本低，在不锈钢拉深成形领域已经获得成功应用。

但是由于这种模具硬度偏低(40HRC～45HRC)，常用于生产相对厚度t/D较小的产品。

一般拉深1500件～2000件以后在凹模表面容易产生始于圆角R处呈放射状拉深棱。

不锈钢拉伸工艺一、引言不锈钢是一种具有优异耐腐蚀性能的金属材料，广泛应用于航空航天、汽车制造、建筑等领域。

而不锈钢拉伸工艺是将不锈钢材料通过拉伸加工，使其形成所需的形状和尺寸。

本文将从不锈钢的特性、拉伸工艺的原理和具体步骤等方面进行阐述。

二、不锈钢的特性不锈钢具有良好的耐腐蚀性、高强度和韧性，是一种理想的结构材料。

其主要成分为铁、铬、镍和少量的其他元素。

其中，铬的加入可以形成一层致密的氧化膜，防止氧气侵蚀金属内部，从而起到防腐蚀的作用。

不锈钢的高强度和韧性使其具有较好的可塑性，适合进行拉伸加工。

三、拉伸工艺的原理拉伸工艺是通过施加力使不锈钢材料发生塑性变形，从而改变其形状和尺寸。

拉伸过程中，外力作用下，材料内部的晶界滑移和形变使其逐渐延长。

不锈钢的高韧性使其具有较高的延伸率，能够承受较大的拉伸应力。

拉伸过程中，不锈钢材料会发生颈缩现象，即在某一局部出现断裂，但整体仍能保持一定的强度。

四、拉伸工艺的步骤1. 材料准备：选择合适的不锈钢材料，并进行切割或加工成所需形状和尺寸。

2. 加热处理：不锈钢材料在拉伸前需要进行加热处理，以提高其塑性和可塑性。

常用的加热方式有电阻加热、感应加热等。

3. 拉伸装置：将加热后的不锈钢材料固定在拉伸装置上，根据需要施加适当的拉伸力。

4. 拉伸过程：通过拉伸装置施加外力，使不锈钢材料发生塑性变形，逐渐延长。

5. 检测与调整：在拉伸过程中，需要不断检测拉伸力和变形情况，根据需要进行调整，以确保拉伸效果。

6. 冷却处理：拉伸完成后，对不锈钢材料进行冷却处理，使其恢复到室温状态。

五、工艺参数的选择在不锈钢拉伸工艺中，工艺参数的选择对于成品的质量和性能具有重要影响。

常见的工艺参数包括拉伸速度、拉伸力、加热温度和冷却速度等。

拉伸速度的选择应根据不锈钢材料的性能和尺寸来确定，过快的拉伸速度可能导致材料脆性增加，而过慢则会增加拉伸时间。

拉伸力的选择应根据材料的强度和韧性来确定，过大的拉伸力可能导致断裂，而过小则会影响拉伸效果。

不锈钢薄板拉伸时出现的问题及对策ak47 发表于: 2007-10-26 14:34 来源: 中国机械信息网引言不锈钢产品以其精美的外表、优良的抗腐蚀性、抗高温氧化性及高低温强度而颇得人们的青睐，愈来愈广泛地用于装饰、轻工、民用五金、厨房设备及用具等行业。

由于这类产品外观质量要求较高，在产品的整个加工过程中，要保证高光亮度的产品表面不划伤和擦伤难度确实很大，特别是由于不锈钢薄板拉深特性所带来的模具选材、热处理、加工及工艺润滑等问题直接影响到产品质金、产量、成本及模具寿命。

1 不锈钢薄板拉深特点及粘结瘤由于不锈钢的屈服点高，硬度高，冷作硬化效应显著，不锈钢薄板进行拉深时其特点如下：1) 因导热性比普通低碳钢差，导致所需变形力大；2) 不锈钢薄板拉深时，塑性变形剧烈硬化，薄板拉深时容易起皱，满要较大的压边力；3) 板料在拉深凹模圆角处的弯曲和反向弯曲所引起的回弹，通常会在产品侧壁形成凹陷变形使得尺寸精度和形状要求较高的产品需要增加整形工序来达到。

4) 不锈钢薄板拉深过程中容易出现粘结瘤现象。

图1所示，从微观角度看，板料与模具表面都是凹凸不平的粗键面，由于拉深过程中压边力较大，载荷由局部凸起部位承受单位压力很大；又因板料与模具间产生相对运动以及板料的塑性变形产生热能，使得润滑膜粘度下降，强度降低；板料上凸起部位在高压、瞬时高温、受运动剪切作用下，润滑膜破裂，板料与模具直接接触，板料凸起部位被模具凸起部位刮下成为碎片堆人模具凸起部位前方，如温度足够高，使得碎片软化、熔化、枯焊在模具上，形成粘结瘤。

粘结瘤一且形成就很难脱落，且越粘越大，从而导致不锈钢板料拉深产品表面留下严重划痕。

另外，拉深速度、板料变形童大小等也对粘结瘤形成起着重要作用。

如何避免拉深模粘结瘤的形成，提高拉深件的表面质量是不锈钢薄板拉深中的技术难题所在。

图1模具、板料真实接触状态2 解决措施不锈钢薄板拉深成形过程中出现粘结瘤的问题一直困扰着生产现场，给生产者带来很大的麻烦，然而由于粘结瘤形成涉及到摩擦学等问题，影响因素较多。

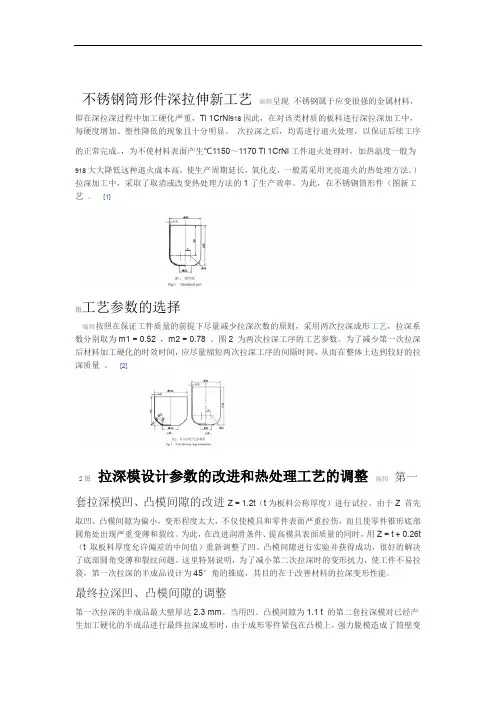

不锈钢筒形件深拉伸新工艺编辑呈现不锈钢属于应变很强的金属材料，即在深拉深过程中加工硬化严重，Ti 1CrNi918因此，在对该类材质的板料进行深拉深加工中，每硬度增加、塑性降低的现象且十分明显。

次拉深之后，均需进行退火处理，以保证后续工序的正常完成。

，为不使材料表面产生℃1150～1170 Ti 1CrNi工件退火处理时，加热温度一般为918大大降低这种退火成本高，使生产周期延长，氧化皮，一般需采用光亮退火的热处理方法。

）拉深加工中，采取了取消或改变热处理方法的1了生产效率。

为此，在不锈钢筒形件（图新工艺。

[1]图工艺参数的选择编辑按照在保证工件质量的前提下尽量减少拉深次数的原则，采用两次拉深成形工艺，拉深系数分别取为m1 = 0.52 ，m2 = 0.78 。

图2 为两次拉深工序的工艺参数。

为了减少第一次拉深后材料加工硬化的时效时间，应尽量缩短两次拉深工序的间隔时间，从而在整体上达到较好的拉深质量。

[2]2图拉深模设计参数的改进和热处理工艺的调整编辑第一套拉深模凹、凸模间隙的改进Z = 1.2t（t为板料公称厚度）进行试拉。

由于Z 首先取凹、凸模间隙为偏小，变形程度太大，不仅使模具和零件表面严重拉伤，而且使零件锥形底部圆角处出现严重变薄和裂纹。

为此，在改进润滑条件、提高模具表面质量的同时，用Z = t + 0.26t （t 取板料厚度允许偏差的中间值）重新调整了凹、凸模间隙进行实验并获得成功，很好的解决了底部圆角变薄和裂纹问题。

这里特别说明，为了减小第二次拉深时的变形抗力，使工件不易拉裂，第一次拉深的半成品设计为45°角的锥底，其目的在于改善材料的拉深变形性能。

最终拉深凹、凸模间隙的调整第一次拉深的半成品最大壁厚达2.3 mm。

当用凹、凸模间隙为1.1 t 的第二套拉深模对已经产生加工硬化的半成品进行最终拉深成形时，由于成形零件紧包在凸模上，强力脱模造成了筒壁变形，使之产生了凸肚（图3）。

不锈钢板拉伸工艺流程
不锈钢板拉伸工艺流程是将不锈钢板加热至适宜的温度区域，通过拉伸机械设备对板材进行拉伸，使之发生塑性变形并得到所需形状和尺寸的加工工艺。

下面是具体的工艺流程。

首先，准备工作。

将所需的不锈钢板进行清洗，去除表面的污垢和油脂，保证板材表面的干净和光滑。

然后，选择适宜的拉伸温度。

不锈钢板的拉伸温度要根据具体材质进行选择，一般在800-1100摄氏度之间。

将不锈钢板放入拉伸设备的加热室中进行加热，提高板材的塑性。

接下来，进行拉伸。

将加热好的不锈钢板送入拉伸机械设备，通过拉力使板材发生塑性变形。

根据需要，可以采用单方向拉伸或多次拉伸的方式进行加工，以得到所需的形状和尺寸。

在拉伸的过程中，需要控制好拉伸速度和拉伸力的大小。

拉伸速度过快容易导致板材断裂，而拉伸力过大则会导致板材折断或其它塑性不良现象。

因此，需要根据具体不锈钢板的特性和要求来调整拉伸速度和拉伸力，使之处于合适的范围内。

拉伸完成后，需要对板材进行冷却。

一般可以采用空气冷却或水冷却的方式进行。

冷却过程中，需要控制好冷却速度，以避免板材的形状和尺寸发生变化。

最后，对拉伸好的不锈钢板进行检验和修整。

进行外观检查，检查板材表面是否有划痕、疤痕或其它瑕疵。

对于有瑕疵的板
材，可以进行修整或重新拉伸。

总结起来，不锈钢板的拉伸工艺流程包括准备工作、加热、拉伸、冷却和检验修整等环节。

通过合理控制这些环节，可以得到满足要求的不锈钢板。

不锈钢板拉伸工艺的研究和应用，对于提高不锈钢板的加工性能和使用寿命具有重要意义。
