直线往复运动机构运动原理概述直线往复运动机构是一种常见的力学运动机构，可以将旋转运动转化为直线往复运动。
本文将详细介绍直线往复运动机构的运动原理。
运动原理直线往复运动机构的运动原理基于连杆机构。
连杆机构由一系列刚性连杆组成，通过连接处的铰链使连杆可以相对运动。
直线往复运动机构通常由一个曲柄连杆机构和一个滑块机构组成。
曲柄连杆机构曲柄连杆机构包括一个旋转的曲柄和与之连接的连杆。
曲柄上设置有一个偏心轴，通过旋转曲柄，连杆可以随之做往复运动。
滑块机构滑块机构由一个滑块和固定在机构上的导向轨道组成。
滑块和连杆通过铰链连接，滑块可以沿导向轨道做往复运动。
机构设计直线往复运动机构的设计需要考虑以下几个关键因素：运动要求首先，需要确定机构的运动要求，包括往复运动的幅度、速度和频率。
机构参数根据运动要求，可以确定曲柄的长度、连杆的长度和滑块的形状。
这些参数需要满足机构的运动稳定性和机械强度要求。
摩擦和磨损摩擦和磨损是直线往复运动机构设计中需要考虑的问题。
在机构设计时，需要减小摩擦力和磨损程度，以提高机构的寿命和效率。
应用领域直线往复运动机构在各个领域都有广泛的应用。
以下是一些常见的应用领域：工业自动化直线往复运动机构在工业自动化中被用于传送带、搬运机械臂等设备。
通过机构的运动，可以实现物体的自动运输和位置调整。
汽车工业直线往复运动机构在汽车工业中被应用于引擎活塞的运动。
通过曲柄连杆机构，发动机能够将旋转运动转化为往复运动，从而驱动活塞的工作。
医疗设备直线往复运动机构在医疗设备中有重要的应用，如心脏起搏器、呼吸机等。
通过机构的运动，可以实现医疗设备对患者的有效治疗。
优缺点直线往复运动机构具有以下优点和缺点：优点•简单可靠：直线往复运动机构结构简单，不容易出现故障。
•运动稳定：机构的设计使得往复运动稳定，不容易产生震动和噪音。
•实用性广泛：直线往复运动机构在各个领域都有广泛的应用。
缺点•限制较多：直线往复运动机构的运动方式有一定的限制，不适用于所有的运动需求。

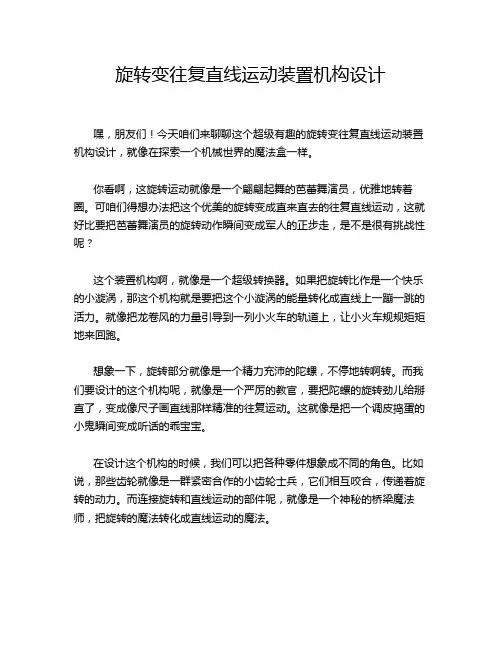

旋转变往复直线运动装置机构设计嘿，朋友们！今天咱们来聊聊这个超级有趣的旋转变往复直线运动装置机构设计，就像在探索一个机械世界的魔法盒一样。
你看啊，这旋转运动就像是一个翩翩起舞的芭蕾舞演员，优雅地转着圈。
可咱们得想办法把这个优美的旋转变成直来直去的往复直线运动，这就好比要把芭蕾舞演员的旋转动作瞬间变成军人的正步走，是不是很有挑战性呢？这个装置机构啊，就像是一个超级转换器。
如果把旋转比作是一个快乐的小漩涡，那这个机构就是要把这个小漩涡的能量转化成直线上一蹦一跳的活力。
就像把龙卷风的力量引导到一列小火车的轨道上，让小火车规规矩矩地来回跑。
想象一下，旋转部分就像是一个精力充沛的陀螺，不停地转啊转。
而我们要设计的这个机构呢，就像是一个严厉的教官，要把陀螺的旋转劲儿给掰直了，变成像尺子画直线那样精准的往复运动。
这就像是把一个调皮捣蛋的小鬼瞬间变成听话的乖宝宝。
在设计这个机构的时候，我们可以把各种零件想象成不同的角色。
比如说，那些齿轮就像是一群紧密合作的小齿轮士兵，它们相互咬合，传递着旋转的动力。
而连接旋转和直线运动的部件呢，就像是一个神秘的桥梁魔法师，把旋转的魔法转化成直线运动的魔法。
要是从机械原理的角度看，这就像是一场精心编排的杂技表演。
旋转部分在高空打着旋儿，然后通过这个神奇的机构，一下子就稳稳地落在直线轨道上开始来回表演。
这可比让猴子学会骑自行车还让人兴奋呢。
这个装置机构还得很可靠，不能像那种摇摇欲坠的积木塔。
它得像一座坚固的城堡，不管旋转这个外部的“风暴”怎么吹，都能稳稳地把旋转转化成直线运动，就像城堡里的士兵坚守岗位，寸步不让。
我们还可以把这个机构设计得像一个创意无限的变形金刚。
旋转的时候是一种酷炫的形态，一旦开始转化成直线运动，就像变形金刚瞬间切换形态，让人眼前一亮。
不过呢，设计这个机构也不是一帆风顺的。
有时候就像在黑暗的森林里摸索，到处都是岔路。
但只要我们像勇敢的探险家一样，不断尝试，总能找到那条通往成功的路，把这个奇妙的旋转变往复直线运动装置机构完美地设计出来。

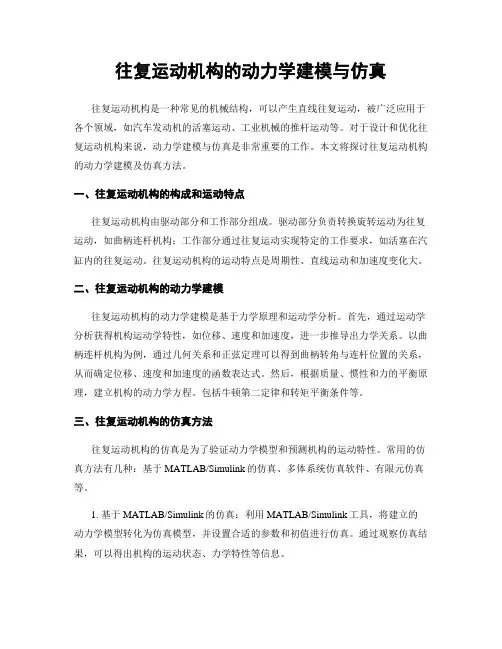

往复运动机构的动力学建模与仿真往复运动机构是一种常见的机械结构，可以产生直线往复运动，被广泛应用于各个领域，如汽车发动机的活塞运动、工业机械的推杆运动等。
对于设计和优化往复运动机构来说，动力学建模与仿真是非常重要的工作。
本文将探讨往复运动机构的动力学建模及仿真方法。
一、往复运动机构的构成和运动特点往复运动机构由驱动部分和工作部分组成。
驱动部分负责转换旋转运动为往复运动，如曲柄连杆机构；工作部分通过往复运动实现特定的工作要求，如活塞在汽缸内的往复运动。
往复运动机构的运动特点是周期性、直线运动和加速度变化大。
二、往复运动机构的动力学建模往复运动机构的动力学建模是基于力学原理和运动学分析。
首先，通过运动学分析获得机构运动学特性，如位移、速度和加速度，进一步推导出力学关系。
以曲柄连杆机构为例，通过几何关系和正弦定理可以得到曲柄转角与连杆位置的关系，从而确定位移、速度和加速度的函数表达式。
然后，根据质量、惯性和力的平衡原理，建立机构的动力学方程。
包括牛顿第二定律和转矩平衡条件等。
三、往复运动机构的仿真方法往复运动机构的仿真是为了验证动力学模型和预测机构的运动特性。
常用的仿真方法有几种：基于MATLAB/Simulink的仿真、多体系统仿真软件、有限元仿真等。
1. 基于MATLAB/Simulink的仿真：利用MATLAB/Simulink工具，将建立的动力学模型转化为仿真模型，并设置合适的参数和初值进行仿真。
通过观察仿真结果，可以得出机构的运动状态、力学特性等信息。
2. 多体系统仿真软件：如ADAMS、SIMPACK等，可以对复杂的往复运动机构进行建模和仿真。
通过建立关键零件的几何形状和刚体约束关系，设定运动条件和边界条件，可以计算机构的运动轨迹、动力学特性和受力情况等。
3. 有限元仿真：对于往复运动机构中的柔性部件，如弹簧、密封圈等，可以使用有限元方法进行建模和仿真。
通过对柔性部件的材料特性和结构形状进行建模，设定加载条件和边界条件，可以计算其应力、变形和疲劳寿命等。

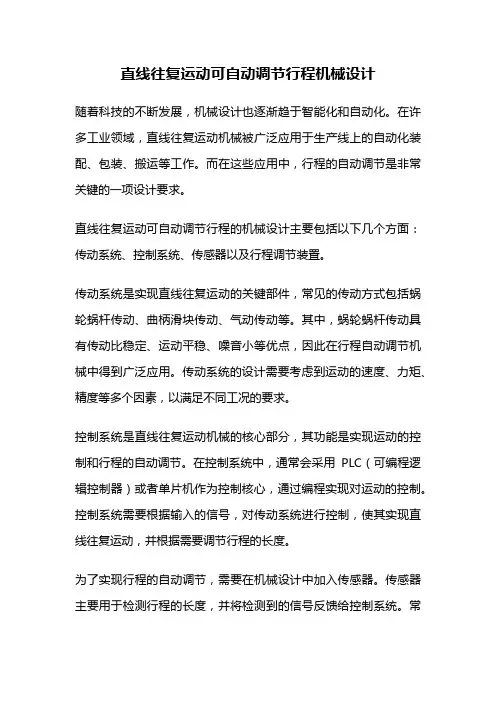

直线往复运动可自动调节行程机械设计随着科技的不断发展，机械设计也逐渐趋于智能化和自动化。
在许多工业领域，直线往复运动机械被广泛应用于生产线上的自动化装配、包装、搬运等工作。
而在这些应用中，行程的自动调节是非常关键的一项设计要求。
直线往复运动可自动调节行程的机械设计主要包括以下几个方面：传动系统、控制系统、传感器以及行程调节装置。
传动系统是实现直线往复运动的关键部件，常见的传动方式包括蜗轮蜗杆传动、曲柄滑块传动、气动传动等。
其中，蜗轮蜗杆传动具有传动比稳定、运动平稳、噪音小等优点，因此在行程自动调节机械中得到广泛应用。
传动系统的设计需要考虑到运动的速度、力矩、精度等多个因素，以满足不同工况的要求。
控制系统是直线往复运动机械的核心部分，其功能是实现运动的控制和行程的自动调节。
在控制系统中，通常会采用PLC（可编程逻辑控制器）或者单片机作为控制核心，通过编程实现对运动的控制。
控制系统需要根据输入的信号，对传动系统进行控制，使其实现直线往复运动，并根据需要调节行程的长度。
为了实现行程的自动调节，需要在机械设计中加入传感器。
传感器主要用于检测行程的长度，并将检测到的信号反馈给控制系统。
常见的行程传感器有光电开关、接近开关、编码器等。
通过传感器的反馈信号，控制系统可以实时监测行程的位置，根据设定的要求对行程进行自动调节。
行程调节装置是直线往复运动机械中实现行程自动调节的关键组成部分。
行程调节装置的设计要求包括：行程范围大、调节精度高、结构简单等。
常见的行程调节装置有导轨式行程调节装置、螺杆式行程调节装置等。
导轨式行程调节装置具有结构简单、行程范围大等优点，广泛应用于直线往复运动机械中。
在直线往复运动可自动调节行程机械的设计中，还需要考虑安全性和稳定性。
行程调节装置需要具备防止过载和防止意外碰撞的功能，以确保操作人员和设备的安全。
同时，机械设计中需要考虑到负载变化对行程的影响，保证在负载变化的情况下，行程自动调节机械仍能稳定工作。

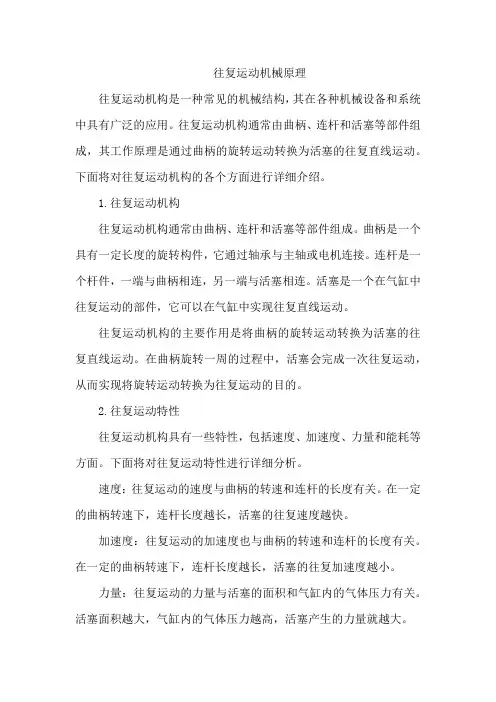

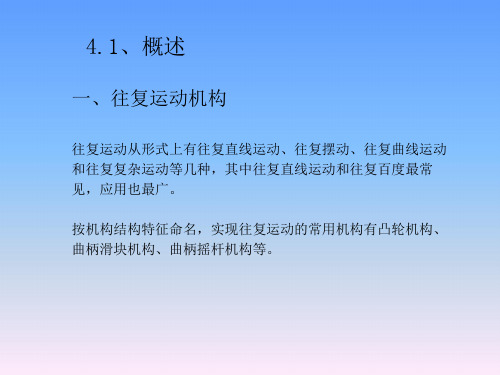

往复运动机械原理往复运动机构是一种常见的机械结构，其在各种机械设备和系统中具有广泛的应用。
往复运动机构通常由曲柄、连杆和活塞等部件组成，其工作原理是通过曲柄的旋转运动转换为活塞的往复直线运动。
下面将对往复运动机构的各个方面进行详细介绍。
1.往复运动机构往复运动机构通常由曲柄、连杆和活塞等部件组成。
曲柄是一个具有一定长度的旋转构件，它通过轴承与主轴或电机连接。
连杆是一个杆件，一端与曲柄相连，另一端与活塞相连。
活塞是一个在气缸中往复运动的部件，它可以在气缸中实现往复直线运动。
往复运动机构的主要作用是将曲柄的旋转运动转换为活塞的往复直线运动。
在曲柄旋转一周的过程中，活塞会完成一次往复运动，从而实现将旋转运动转换为往复运动的目的。
2.往复运动特性往复运动机构具有一些特性，包括速度、加速度、力量和能耗等方面。
下面将对往复运动特性进行详细分析。
速度：往复运动的速度与曲柄的转速和连杆的长度有关。
在一定的曲柄转速下，连杆长度越长，活塞的往复速度越快。
加速度：往复运动的加速度也与曲柄的转速和连杆的长度有关。
在一定的曲柄转速下，连杆长度越长，活塞的往复加速度越小。
力量：往复运动的力量与活塞的面积和气缸内的气体压力有关。
活塞面积越大，气缸内的气体压力越高，活塞产生的力量就越大。
能耗：往复运动的能耗与曲柄的转速、活塞的力量以及气缸内的气体压力有关。
在一定的时间内，活塞产生的力量越大、气缸内的气体压力越高，能耗就越大。
3.往复运动转换往复运动转换是指将一种形式的往复运动转换为另一种形式的往复运动。
下面将介绍两种常见的往复运动转换方式：（1）曲柄连杆机构曲柄连杆机构是一种常见的往复运动转换机构。
它主要由曲柄、连杆和活塞等部件组成。
在曲柄连杆机构中，曲柄的旋转运动通过连杆传递给活塞，使活塞在气缸中实现往复直线运动。
（2）凸轮机构凸轮机构也是一种常见的往复运动转换机构。
它主要由凸轮、从动件和机架等部件组成。
在凸轮机构中，凸轮的旋转运动通过从动件传递给机架，使机架实现往复直线运动。
