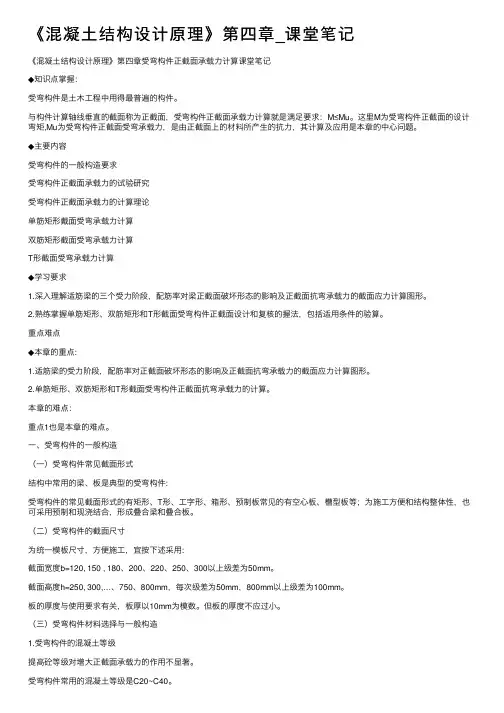

《混凝⼟结构设计原理》第四章_课堂笔记《混凝⼟结构设计原理》第四章受弯构件正截⾯承载⼒计算课堂笔记◆知识点掌握：受弯构件是⼟⽊⼯程中⽤得最普遍的构件。
与构件计算轴线垂直的截⾯称为正截⾯，受弯构件正截⾯承载⼒计算就是满⾜要求：M≤Mu。
这⾥M为受弯构件正截⾯的设计弯矩,Mu为受弯构件正截⾯受弯承载⼒，是由正截⾯上的材料所产⽣的抗⼒，其计算及应⽤是本章的中⼼问题。
◆主要内容受弯构件的⼀般构造要求受弯构件正截⾯承载⼒的试验研究受弯构件正截⾯承载⼒的计算理论单筋矩形戴⾯受弯承载⼒计算双筋矩形截⾯受弯承载⼒计算T形截⾯受弯承载⼒计算◆学习要求1.深⼊理解适筋梁的三个受⼒阶段，配筋率对梁正截⾯破坏形态的影响及正截⾯抗弯承载⼒的截⾯应⼒计算图形。
2.熟练掌握单筋矩形、双筋矩形和T形截⾯受弯构件正截⾯设计和复核的握法，包括适⽤条件的验算。
重点难点◆本章的重点:1.适筋梁的受⼒阶段，配筋率对正截⾯破坏形态的影响及正截⾯抗弯承载⼒的截⾯应⼒计算图形。
2.单筋矩形、双筋矩形和T形截⾯受弯构件正截⾯抗弯承载⼒的计算。
本章的难点：重点1也是本章的难点。
⼀、受弯构件的⼀般构造（⼀）受弯构件常见截⾯形式结构中常⽤的梁、板是典型的受弯构件:受弯构件的常见截⾯形式的有矩形、T形、⼯字形、箱形、预制板常见的有空⼼板、槽型板等；为施⼯⽅便和结构整体性，也可采⽤预制和现浇结合，形成叠合梁和叠合板。
（⼆）受弯构件的截⾯尺⼨为统⼀模板尺⼨，⽅便施⼯，宜按下述采⽤:截⾯宽度b=120, 150 , 180、200、220、250、300以上级差为50mm。
截⾯⾼度h=250, 300,…、750、800mm，每次级差为50mm，800mm以上级差为100mm。
板的厚度与使⽤要求有关，板厚以10mm为模数。
但板的厚度不应过⼩。
（三）受弯构件材料选择与⼀般构造1.受弯构件的混凝⼟等级2.受弯构件的混凝⼟保护层厚度纵向受⼒钢筋的外表⾯到截⾯边缘的最⼩垂直距离，称为混凝⼟保护层厚度，⽤c表⽰。
《混凝土结构设计原理》 第4章 受弯构件的正截面受弯承载力4.1混凝土弯曲受压时的极限压应变cu ε的取值如下：当正截面处于非均匀受压时，cu ε的取值随混凝土强度等级的不同而不同，即cu ε＝0.0033－0.5(f cu,k －50)×10-5，且当计算的cu ε值大于0.0033时，取为0.0033；当正截面处于轴心均匀受压时，cu ε取为0.002。
4.2所谓“界限破坏”，是指正截面上的受拉钢筋的应变达到屈服的同时，受压区混凝土边缘纤维的应变也正好达到混凝土极限压应变时所发生的破坏。
此时，受压区混凝土边缘纤维的应变c ε＝cu ε＝0.0033－0.5(f cu,k －50)×10-5，受拉钢筋的应变s ε＝y ε＝f y ／E s 。
4.3因为受弯构件正截面受弯全过程中第Ⅰ阶段末(即Ⅰa 阶段)可作为受弯构件抗裂度的计算依据；第Ⅱ阶段可作为使用荷载阶段验算变形和裂缝开展宽度的依据；第Ⅲ阶段末(即Ⅲa 阶段)可作为正截面受弯承载力计算的依据。
所以必须掌握钢筋混凝土受弯构件正截面受弯全过程中各阶段的应力状态。
正截面受弯承载力计算公式正是根据Ⅲa 阶段的应力状态列出的。
4.4当纵向受拉钢筋配筋率ρ满足b min ρρρ≤≤时发生适筋破坏形态；当min ρρ<时发生少筋破坏形态；当b ρρ>时发生超筋破坏形态。
与这三种破坏形态相对应的梁分别称为适筋梁、少筋梁和超筋梁。
由于少筋梁在满足承载力需要时的截面尺寸过大，造成不经济，且它的承载力取决于混凝土的抗拉强度，属于脆性破坏类型，故在实际工程中不允许采用。
由于超筋梁破坏时受拉钢筋应力低于屈服强度，使得配置过多的受拉钢筋不能充分发挥作用，造成钢材的浪费，且它是在没有明显预兆的情况下由于受压区混凝土被压碎而突然破坏，属于脆性破坏类型，故在实际工程中不允许采用。
4.5纵向受拉钢筋总截面面积A s 与正截面的有效面积bh 0的比值，称为纵向受拉钢筋的配筋百分率，简称配筋率，用ρ表示。

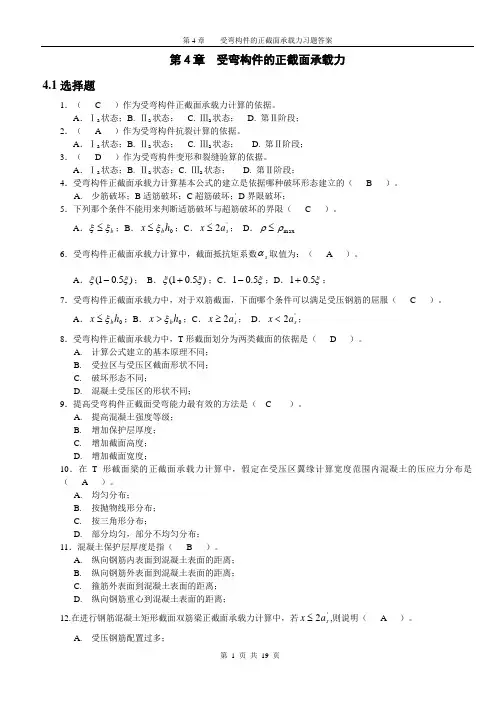

第4章 受弯构件的正截面承载力4.1选择题1．（ C ）作为受弯构件正截面承载力计算的依据。
A ．Ⅰa 状态；B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 2．（ A ）作为受弯构件抗裂计算的依据。
A ．Ⅰa 状态；B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 3．（ D ）作为受弯构件变形和裂缝验算的依据。
A ．Ⅰa 状态；B. Ⅱa 状态；C. Ⅲa 状态； D. 第Ⅱ阶段；4．受弯构件正截面承载力计算基本公式的建立是依据哪种破坏形态建立的（ B ）。
A. 少筋破坏；B 适筋破坏；C 超筋破坏；D 界限破坏；5．下列那个条件不能用来判断适筋破坏与超筋破坏的界限（ C ）。
A ．b ξξ≤；B ．0h x b ξ≤；C ．'2s a x ≤； D ．max ρρ≤6．受弯构件正截面承载力计算中，截面抵抗矩系数s α取值为：（ A ）。
A ．)5.01(ξξ-； B ．)5.01(ξξ+；C ．ξ5.01-；D ．ξ5.01+；7．受弯构件正截面承载力中，对于双筋截面，下面哪个条件可以满足受压钢筋的屈服（ C ）。
A ．0h x b ξ≤；B ．0h x b ξ>；C ．'2s a x ≥；D ．'2s a x <；8．受弯构件正截面承载力中，T 形截面划分为两类截面的依据是（ D ）。
A. 计算公式建立的基本原理不同；B. 受拉区与受压区截面形状不同；C. 破坏形态不同；D. 混凝土受压区的形状不同；9．提高受弯构件正截面受弯能力最有效的方法是（ C ）。
A. 提高混凝土强度等级；B. 增加保护层厚度；C. 增加截面高度；D. 增加截面宽度；10．在T 形截面梁的正截面承载力计算中，假定在受压区翼缘计算宽度范围内混凝土的压应力分布是（ A ）。
A. 均匀分布；B. 按抛物线形分布；C. 按三角形分布；D. 部分均匀，部分不均匀分布；11．混凝土保护层厚度是指（ B ）。
![[精华]混凝土结构的受弯构件正截面承载力计算](https://uimg.taocdn.com/22c6e72c55270722192ef7fa.webp)
第4章 受弯构件正截面受弯承载力计算一、判断题1．界限相对受压区高度ξb 与混凝土等级无关。
( √ )2．界限相对受压区高度ξb 由钢筋的强度等级决定。
( √ )3．混凝土保护层是从受力钢筋外侧边算起的。
( √ )4．在适筋梁中提高混凝土强度等级对提高受弯构件正截面承载力的作用很大。
( × )5．在适筋梁中增大截面高度h 对提高受弯构件正截面承载力的作用不明显。
( × )6．在适筋梁中其他条件不变时ρ越大，受弯构件正截面承载力也越大。
( √ )7．梁板的截面尺寸由跨度决定。
( × )8，在弯矩作用下构件的破坏截面与构件的轴线垂直，即正交，故称其破坏为正截面破坏。
( √ )9．混凝土保护层厚度是指箍筋外皮到混凝土边缘的矩离。
( × )10．单筋矩形截面受弯构件的最小配筋率P min ＝A s,min /bh 0。
( × )11.受弯构件截面最大的抵抗矩系数αs,max 由截面尺寸确定。
( × )12．受弯构件各截面必须有弯矩和剪力共同作用。
( × )13．T 形截面构件受弯后，翼缘上的压应力分布是不均匀的，距离腹板愈远，压应力愈小。
( √ )14．第一类T 形截面配筋率计算按受压区的实际计算宽度计算。
( × )15．超筋梁的受弯承载力与钢材强度无关。
( × )16．以热轧钢筋配筋的钢筋混凝土适筋粱，受拉钢筋屈服后，弯矩仍能有所增加是因为钢筋应力已进入强化阶段。
（ × ）17．与素混凝土梁相比钢筋混凝土粱抵抗混凝土开裂的能力提高很多。
（ × ）18．素混凝土梁的破坏弯矩接近于开裂弯矩。
（ √ ）19．梁的有效高度等于总高度减去钢筋的保护层厚度。
（ × ）二、填空题1．防止少筋破坏的条件是___ρ≥ρmin _______，防止超筋破坏的条件是__ρ≤ρmax ____。
第4章受弯构件正截面承载力4.1 概述受弯构件是指截面上通常有弯矩和剪力共同作用而轴力可以忽略不计的构件。

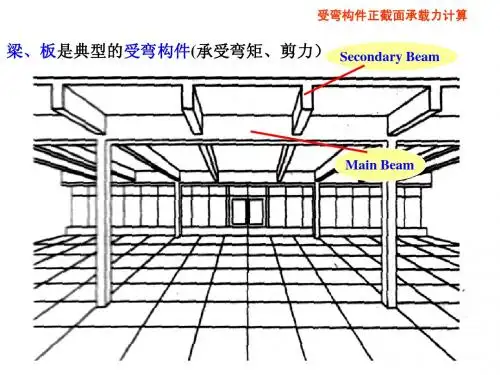

梁和板是典型的受弯构件。
它们是土木工程中数量最多、使用面最广的一类构件。
梁和板的区别在于：梁的截面高度一般大于其宽度，而板的截面高度则远小于其宽度。
受弯构件在荷载等因素的作用下，可能发生两种主要的破坏：一种是沿弯矩最大的截面破坏，另一种是沿剪力最大或弯矩和剪力都较大的截面破坏。
当受弯构件沿弯矩最大的截面破坏时，破坏截面与构件的轴线垂直，称为沿正截面破坏；当受弯构件沿剪力最大或弯矩和剪力都较大的截面破坏时，破坏截面与构件的轴线斜交，称为沿斜截面破坏。
进行受弯构件设计时，既要保证构件不得沿正截面发生破坏，又要保证构件不得沿斜截面发生破坏，因此要进行正截面承载能力和斜截面承载能力计算。
本章只讨论受弯构件的正截面承载能力计算。
结构和构件要满足承载能力极限状态和正常使用极限状态的要求。
梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发的，即要求满足M≤M u(4—1) 式中的M是受弯构件正截面的弯矩设计值，它是由结构上的作用所产生的内力设计值，M u是受弯构件正截面受弯承载力的设计值，它是由正截面上材料所产生的抗力，这里的下角码u是指极限值。
4.2 梁、板的一般构造4.2.1 截面形状与尺寸1. 截面形状梁、板常用矩形、T形、I字形、槽形、空心板和倒L形梁等对称和不对称截面，如图4—1所示。
2. 梁、板的截面尺寸(1) 独立的简支梁的截面高度与其跨度的比值可为1／12左右，独立的悬臂梁的截面高度与其跨度的比值可为1／6左右。
矩形截面梁的高宽比/h b一般取 2.0～2.5；T形截面梁的/h b一般取为2.5～4.0(此处b为梁肋宽)。
为了统一模板尺寸，矩形截面的宽度或T形截面的肋宽b一般取为100、120、150、(180)、200、(220)、250和300mm，300mm以下的级差为50mm；括号中的数值仅用于木模。
