便携式四合一检测仪

新宇宙四合一气体检测仪说明书新宇宙四合一气体检测仪说明书第一章：产品介绍1.1 产品概述新宇宙四合一气体检测仪是一款基于先进传感器技术的便携式气体检测设备。

该设备能够同时检测并监测空气中的四种重要气体成分：一氧化碳、二氧化碳、氧气和可燃气体。

它是工业、室内空气质量检测和安全防护领域的理想选择。

1.2 主要特点1）便携式设计，方便携带和操作。

2）高精度传感器，可靠性强。

3）支持同时监测四种气体成分。

4）配备大屏幕显示器，直观展示检测结果。

5）可编程报警功能，能够及时警示危险情况。

6）可通过数据线连接电脑或打印机，导出检测数据。

7）长续航时间，可持续工作超过8小时。

1.3 适用范围新宇宙四合一气体检测仪广泛适用于以下场景：1）工业生产现场，如化工厂、石油炼制厂等。

2）室内空气质量检测，如办公室、商场、酒店等公共场所。

3）安全防护领域，如消防员作业现场、隧道巡检等。

4）医疗行业，如手术室、实验室等。

第二章：产品结构及参数2.1 产品结构新宇宙四合一气体检测仪主要由以下组成部分构成：1）外壳：采用工程塑料制成，具有抗压、防水、防腐等性能。

2）显示屏：采用高清液晶显示屏，直观展示检测结果。

3）按键：设有多个功能按键，方便用户操作。

4）传感器：通过传感器检测气体成分，具有高精度和可靠性。

5）电池：设有可充电电池，长续航时间。

6）数据接口：可通过数据线连接电脑或打印机，导出检测数据。

2.2 主要参数1）检测气体：一氧化碳（CO）、二氧化碳（CO2）、氧气（O2）、可燃气体（LEL）2）检测原理：传感器检测和分析原理3）测量范围：- 一氧化碳：0-1000ppm- 二氧化碳：0-5000ppm- 氧气：0-25%- 可燃气体：0-100%LEL4）分辨率：- 一氧化碳：1ppm- 二氧化碳：1ppm- 氧气：0.1%- 可燃气体：1%LEL5）精度：- 一氧化碳：±5%FS- 二氧化碳：±3%FS- 氧气：±2%FS- 可燃气体：±2%LEL6）工作原理温度：-20℃～50℃7）工作湿度：20%～90%RH（无结露）8）电源：内置可充电锂电池9）续航时间：≥8小时（连续工作）10）外观尺寸：150mm×80mm×30mm11）重量：约300g第三章：使用方法3.1 准备工作1）打开检测仪，确保电量充足。

便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。

检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。

本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。

1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。

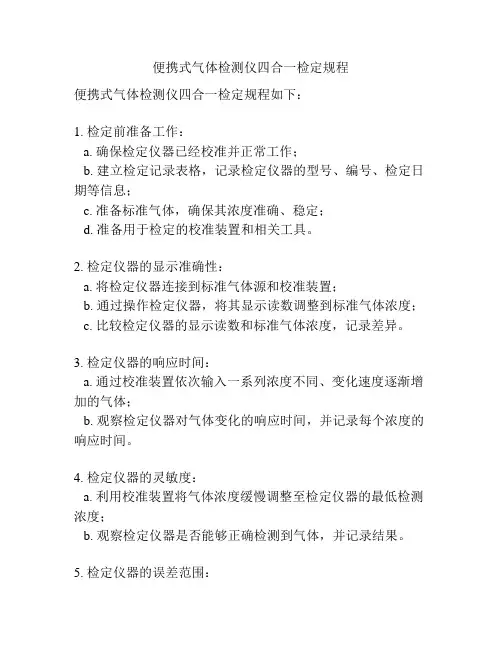

便携式气体检测仪四合一检定规程
便携式气体检测仪四合一检定规程如下：
1. 检定前准备工作：
a. 确保检定仪器已经校准并正常工作；
b. 建立检定记录表格，记录检定仪器的型号、编号、检定日期等信息；
c. 准备标准气体，确保其浓度准确、稳定；
d. 准备用于检定的校准装置和相关工具。

2. 检定仪器的显示准确性：
a. 将检定仪器连接到标准气体源和校准装置；
b. 通过操作检定仪器，将其显示读数调整到标准气体浓度；
c. 比较检定仪器的显示读数和标准气体浓度，记录差异。

3. 检定仪器的响应时间：
a. 通过校准装置依次输入一系列浓度不同、变化速度逐渐增加的气体；
b. 观察检定仪器对气体变化的响应时间，并记录每个浓度的响应时间。

4. 检定仪器的灵敏度：
a. 利用校准装置将气体浓度缓慢调整至检定仪器的最低检测浓度；
b. 观察检定仪器是否能够正确检测到气体，并记录结果。

5. 检定仪器的误差范围：
a. 通过校准装置依次输入一系列已知浓度的气体；
b. 比较检定仪器对气体浓度的读数与真实浓度之间的差异，并计算误差范围。

6. 检定结果记录和评估：
a. 将所有的检定结果记录在检定记录表格中；
b. 根据检定结果评估检定仪器的准确性和稳定性；
c. 如有必要，根据评估结果进行调整或修正。

7. 检定后工作：
a. 清洁检定仪器，并妥善保管；
b. 根据需要，安排下一次检定的日期和工作计划。

以上是便携式气体检测仪四合一检定规程的主要步骤，具体的操作细节和条件可根据实际情况进行调整和补充。

四合一气体检测仪原理
四合一气体检测仪是一种可以同时检测多种气体浓度的便携式仪器。

其原理是利用不同气体与传感器上的敏感材料之间的化学反应来测量气体浓度。

通常，四合一气体检测仪可以测量可燃气体、氧气、二氧化碳和有毒气体的浓度。

对于可燃气体的检测，气体检测仪会使用一种能够与可燃气体反应的传感器，这种传感器上通常涂有催化剂。

当可燃气体接触到传感器上的催化剂时，就会发生化学反应，产生一个电流信号。

这个电流信号的强度与可燃气体的浓度成正比。

对于氧气的检测，气体检测仪会使用一种叫做电化学传感器的器件。

电化学传感器包含一个氧气透传膜和两个电极。

透传膜只能让氧气穿过，当氧气通过透传膜到达电极时，就会发生电化学反应。

这个电化学反应产生的电流信号可以用来测量氧气的浓度。

对于二氧化碳的检测，气体检测仪通常采用红外传感器，这种传感器可以检测红外光的吸收。

二氧化碳分子可以吸收特定波长的红外光，因此当二氧化碳存在时，传感器会探测到光的吸收程度增加。

测量这个增加的光吸收可以确定二氧化碳的浓度。

对于有毒气体的检测，气体检测仪通常使用电化学传感器或半导体传感器。

这些传感器上的敏感材料与特定有毒气体发生化学反应，并产生一个电流信号。

这个信号可以用来测量有毒气体的浓度。

综上所述，四合一气体检测仪通过不同的传感器来测量可燃气体、氧气、二氧化碳和有毒气体的浓度，实现了一次性检测多种气体的功能。

便携式四合一气体检测仪操作说明四合一气体检测仪操作规程便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。

本规程适用于机械便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。

本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件可燃气体检测报警器使用规范四合一气体检测仪检测前的检查准备检查电池电量是否充分（3.3V以上），不充分适时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换；操作步骤：开机操作：按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；显示版本号，同时进行预热和自检。

预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。

确认的确在抽新鲜空气，确认氧气指示计的指示值的确为20.9%。

将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。

从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。

关机操作：按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。

注意事项：仪器更换电池或简单维护和修理时应在安全场所进行。

传感器和仪器要注意防水和杂质。

仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。

调整好的仪器不要随便打开盖。

硫化氢气体检测报警仪操作规程范围本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。

本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件《COWS施工手册》硫化氢检测仪检测前的检查准备检查电池电量是否充分，不充分更换；检查进气口不被杂物堵住，堵住清理干净；操作步骤：开机操作确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。

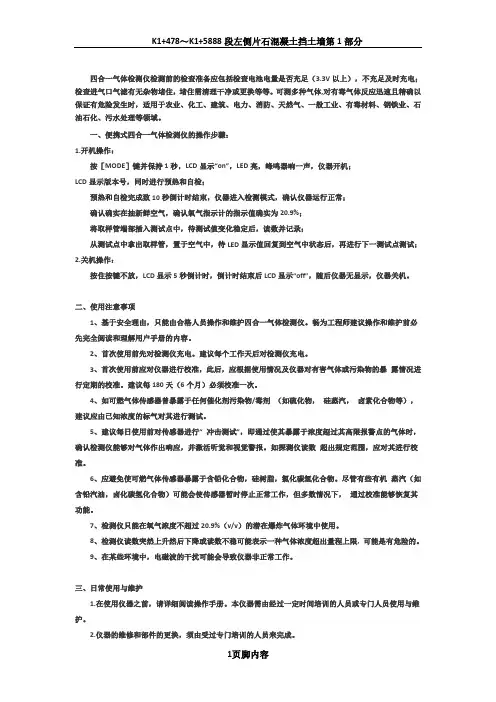

四合一气体检测仪检测前的检查准备应包括检查电池电量是否充足（3.3V以上），不充足及时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换等等。

可测多种气体,对有毒气体反应迅速且精确以保证有危险发生时，适用于农业、化工、建筑、电力、消防、天然气、一般工业、有毒材料、钢铁业、石油石化、污水处理等领域。

一、便携式四合一气体检测仪的操作步骤：1.开机操作：按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；LCD显示版本号，同时进行预热和自检；预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常；确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%；将取样管端部插入测试点中，待测试值变化稳定后，读数并记录；从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试；2.关机操作：按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。

二、使用注意事项1、基于安全理由，只能由合格人员操作和维护四合一气体检测仪。

畅为工程师建议操作和维护前必先完全阅读和理解用户手册的内容。

2、首次使用前先对检测仪充电。

建议每个工作天后对检测仪充电。

3、首次使用前应对仪器进行校准，此后，应根据使用情况及仪器对有害气体或污染物的暴露情况进行定期的校准。

建议每180天（6个月）必须校准一次。

4、如可燃气体传感器曾暴露于任何催化剂污染物/毒剂（如硫化物，硅蒸汽，卤素化合物等），建议应由已知浓度的标气对其进行测试。

5、建议每日使用前对传感器进行“ 冲击测试”，即通过使其暴露于浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应，并激活听觉和视觉警报。

如探测仪读数超出规定范围，应对其进行校准。

6、应避免使可燃气体传感器暴露于含铅化合物，硅树脂，氯化碳氢化合物。

尽管有些有机蒸汽（如含铅汽油，卤化碳氢化合物）可能会使传感器暂时停止正常工作，但多数情况下，通过校准能够恢复其功能。

简述四合一气体检测仪的使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!四合一气体检测仪的使用流程详解在各种工业环境中，确保作业安全是首要任务，尤其是在可能存在有毒有害或可燃气体的场所。

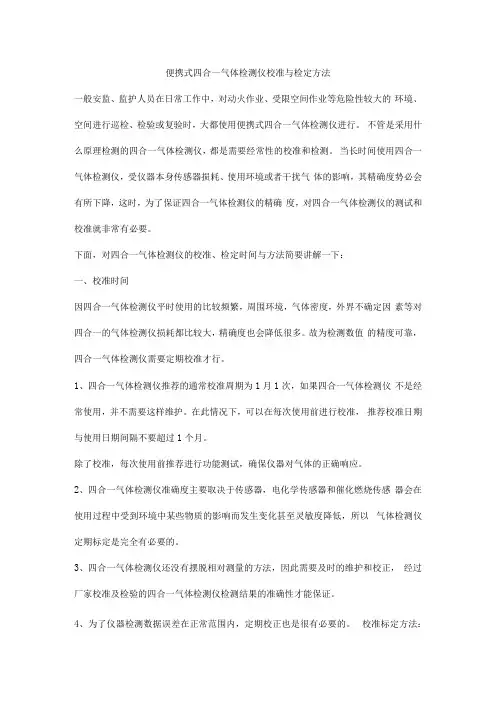

便携式四合一气体检测仪校准与检定方法一般安监、监护人员在日常工作中，对动火作业、受限空间作业等危险性较大的环境、空间进行巡检、检验或复验时，大都使用便携式四合一气体检测仪进行。

不管是采用什么原理检测的四合一气体检测仪，都是需要经常性的校准和检测。

当长时间使用四合一气体检测仪，受仪器本身传感器损耗、使用环境或者干扰气体的影响，其精确度势必会有所下降，这时，为了保证四合一气体检测仪的精确度，对四合一气体检测仪的测试和校准就非常有必要。

下面，对四合一气体检测仪的校准、检定时间与方法简要讲解一下：一、校准时间因四合一气体检测仪平时使用的比较频繁，周围环境，气体密度，外界不确定因素等对四合一的气体检测仪损耗都比较大，精确度也会降低很多。

故为检测数值的精度可靠，四合一气体检测仪需要定期校准才行。

1、四合一气体检测仪推荐的通常校准周期为1月1次，如果四合一气体检测仪不是经常使用，并不需要这样维护。

在此情况下，可以在每次使用前进行校准，推荐校准日期与使用日期间隔不要超过1个月。

除了校准，每次使用前推荐进行功能测试，确保仪器对气体的正确响应。

2、四合一气体检测仪准确度主要取决于传感器，电化学传感器和催化燃烧传感器会在使用过程中受到环境中某些物质的影响而发生变化甚至灵敏度降低，所以气体检测仪定期标定是完全有必要的。

3、四合一气体检测仪还没有摆脱相对测量的方法，因此需要及时的维护和校正，经过厂家校准及检验的四合一气体检测仪检测结果的准确性才能保证。

4、为了仪器检测数据误差在正常范围内，定期校正也是很有必要的。

校准标定方法：首先需要用一个零气体以及一个标准浓度的气体对四合一气体检测仪进行标定，将得到标准曲线储存于仪器之中，测定时，检测仪器将待测气体浓度产生的信号同标准浓度的信号进行比较，然后计算得到准确的气体浓度值。

注意事项：四合一气体检测仪在每次检测工作前需要归零，因为要防止在使用前忘记归零而引起测量误差，不过气体检测仪一般都是自动校准归零的。

QRAE II四合一气体检测仪QRAE II是一个可检测多种有毒有害气体的便携式四合一检测仪，可同时对可燃气、氧气和有毒气体进行检测。

QRAE II 兼容扩散和泵吸两种工作方式，适合不同应用场所。

可广泛的应用在钢铁冶金、工业安全等方面。

主要特点• SPE 固体电解质传感器，比传统的电化学传感器寿命更长、性能更稳定• 可连续存储最近16000组数据，可通过数据底座RS232接口与计算机进行数据下载• 可充电3.7V 锂离子电池可提供超过14小时的运行时间，亦可使用3节AA 碱性电池供电• 4行图形液晶显示器，带自动背光，中文操作界面，人性化翻转显示设计，方便观察• 可选外置采样泵选项可以实现远距离采样•IP65防护等级完全防尘、可以在恶劣环境中有优异的表现应用领域• 石油石化• 消防• 燃气• 冶金• 应急救援• 市政• 焦化• 航空工业• 港口• 密闭空间检测•化学工业传感器检测范围分辨率响应时间(T90)检测精度(标定点)O 20~30%VOL 0.1%VOL 15s <±3%LEL 0~100%LEL 1%LEL 15s CO 0~1000ppm 1ppm 25s H 2S0~100ppm0.1ppm30s传感器参数T C H司福斯特科技www .sa f ed te ch .c om华瑞科力恒（北京）科技有限公司地址：北京市海淀区永丰产业基地丰贤中路7号 华瑞科力恒大厦邮编：100094电话：************传真：************E-mail ：**************************免费服务热线：400-815-3366 800-810-1336C H技ch .c om。
