环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。
它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。
2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。
高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。
中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。
低压室则将中压电能转换为供给用户使用的低压电能。
3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。
当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。
低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。
同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。
4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。
- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。
- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。
- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。
5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。
它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。
6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。
未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。
另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。
10kV固体绝缘环网柜知识讲解成套君说：做一款有思想的公众号——电气掌上通（ID：dianqitong），推送电气知识，搭建易学平台，传播工匠精神，助力行业发展。
一、固体绝缘环网柜概述环网柜是一种能够实现环网供电的开关柜，由制造厂按照一次主接线的要求将几个（单回路）的开关柜组合成一面柜子或者将多个开关元件集成为一面有多个回路的柜子，这种组合或集成的成套供应的金属封闭开关设备在我国主要用于10kV的二次配电系统，在国外用于36kV及以下环网供电系统，故常称为环网柜。
目前国内中压环网柜90%以上都依靠SF6气体作为绝缘介质。
SF6气体化学性质非常稳定，具有优异的绝缘和灭弧性能，在电力设备中应用十分广泛。
SF6气体绝缘开关设备的体积小，结构紧凑，不受外界环境因素的影响、适应性极强。
但是这种气体在充气、运行、回收中不可避免地会存在泄漏和排放，成为大气环境中的一大污染源。
SF6气体是国际公认六种温室气体之一，从环境保护的角度应当少用或不用SF6气体。
另外《联合国气候变化公约》和《京都议定书》对温室气体排放均有明确的限制要求和减排目标。
我国作为签约国，在减少温室气体排放方面也承担着义不容辞的责任和义务，因此逐步减少SF6气体排放是国际社会的共识。
2013年，我国各地多次出现雾霾天气，也给我们敲响了环保的警钟，治理大气污染刻不容缓。
近年来，国内外很多公司都在开展无SF6气体的环保型固体绝缘环网柜的研究和应用。
并且有些产品已在电网上安全运行七年以上。
固体绝缘环网柜从原理制造上完全与SF6气体无关，为配电网设备领域的减排环保提供了基础保证，非常符合智能电网建设要求。
固体绝缘技术主要是指中压开关设备主回路的带电部分由固体材料进行包覆、封闭，或者将高的电场强度转移到固体绝缘材料的内部，让固体材料承担更高的电位，降低空气中的场强。
固体绝缘环网柜是采用固体绝缘材料为主绝缘介质，辅以真空灭弧室，将主回路高压带电体全部封闭，外表面覆有半导电或导电接地层，排除了外界环境的影响，并使得开关柜体积小、结构紧凑。
供配电环网柜基本知识文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关的转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）,实现这些功能的配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断.而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机的结合起来,就可满足配电系统各种正常和故障下运行操作保护的要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高的用户,进线必须采用双电源切换柜.七楼所说的“现在也有人将负荷开关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式.为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本的环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或H RC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户的需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的, 但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"的含义的. 这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,"环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.。
环网柜基础知识范文
内容要求精准、文档字体要求完美
环网柜简介
“环网柜”是一种用于管理电力网络运行的装置，主要包括刀闸、熔断器、断路器、接触器、接地开关等。
环网柜的设计是为了提高电网的安全性，并保证发电系统故障的机动性，使系统能够安全有效地运行。
一、环网柜的类型
计算机网络柜：这是最常见的网络柜，它可以用来储存服务器，并且可以将各种电子设备连接在一起，使他们能够有效的运行。
环网柜：它具有更多的功能，它可以用来储存服务器，也可以用来连接各种设备，它的主要功能是将各个刀闸、接触器、熔断器以及接地开关等设备连接在一起。
二、环网柜的特点
1、易于安装：由于环网柜由单独的模块组成，所以安装起来非常简单，而且可以根据需要安装多个模块，实现更大的功能范围。
2、结构紧凑：环网柜的模块结构紧凑，可以大大减少空间占用，很容易放进机柜。
3、可靠性强：环网柜模块的设计是非常稳定，可以很好地抵抗强大的电磁脉冲。
4、配置灵活：可以根据实际需求，配置不同数量的模块，实现不同的功能。
三、环网柜的维护。

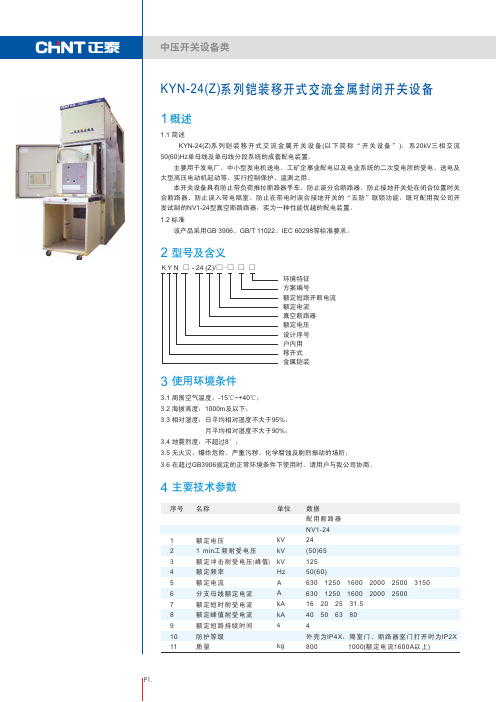

各式手车
NVI-24断路器隔离手车电压互感器手车
主母线和联络母线为矩形截面的铜排；用于大电流负荷时采用双根母排拼联。
支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。
对于特殊需要，母线采用热缩套、联接螺栓绝缘套和端帽覆盖。
相邻柜母线用套管固定。
这样联接母线间所保留的空气缓冲，在如果出现内部故障电弧时，能防
6
主要电路方案图
7
产品安装尺寸图
8
产品安装地基图
9
订货须知
订货时应提供下列资料：
9.1 主结线方案编号及单线系统图，排列图及平面布置图；
9.2 二次接线图，端子排列图，若无端子排列图进按制造厂家端子排列图；
9.3 开关设备的电器元件的型号、规格、数量；
9.4 电气设备汇总表；
9.5 需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸；
9.6 开关设备使用在特别环境条件时在订货时提出；
9.7 需要其它或超出规定附件供应时提出种类和数量。
环网柜技术规范书二〇一二年二月十三日1 总则1.1 本设备技术规范书仅限于户外10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
环网柜详解建立两级结构的电网，即主环网向二级环网供电，是提高连续供电质量和降低设备运行费用的一种措施。
这种供电方式简称为环网供电，通过二级环网连接MV/LV变压器，实现电能的传输和分配。
环网供电系统的分布比较分散，当发生故障时，停电范围较小，故障定位和检修时间也相对较短，对整个系统的影响较小，从而提高了供电可靠性。
在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，负载容量较小，高压回路通常采用负荷开关控制，并配备高压熔断器进行保护。
环网柜是将高压直接供电到市区，深入负荷中心，形成“高压受电-变压器降压-低压配电”的供电方式。
环网柜通常由三个间隔组成，包括两个环缆进出线间隔和一个变压器间隔。
对于变压器故障时的保护，一般采用断路器和负荷开关+限流熔断器两种方式。
实践证明，负荷开关+限流熔断器组合的保护效果要更好。
负荷开关+限流熔断器能够保护变压器在故障时不发生爆炸，这一点已通过短路试验得到证实。
在环网柜中，常用的负荷开关+限流熔断器的组合能够在短时间内切除故障，保护变压器的安全。
环网柜广泛应用于开闭所、环网箱、环网室、箱变及配电房。
环网室通过PT 加2进4出或6出等多个环网柜组成，DTU站所配电终端实现数据采集和配电控制。
环网室将电能输出到各个公用配电房，专供居民生活用电，属于供电局管理。
负荷开关+限流熔断器组合电器对负荷开关提出了更高的要求。
负荷开关必须能够承受超过额定电流的转移电流和交接电流。
负荷开关具有三个工作位置，即合、分、接地，完成开断、隔离和接地工作。
负荷开关和灭弧系统是分开的，灭弧系统专门用于灭弧，而负荷开关部分专门承载正常的电流，不参与灭弧。
负荷开关可以开断负荷电流和短路电流，根据电寿命次数分为E1、E2、E3级。
符合标准GB/T3804的负荷开关具有有功负载开断、闭环开断、充电开断电流、故障电缆和线路充电开断电流等功能。
紧凑型环网柜是一种集成了所有中压功能单元的中压开关柜系列产品，能够连接、供电和保护在开放式环网或辐射式电网上的一台或多台变压器。
