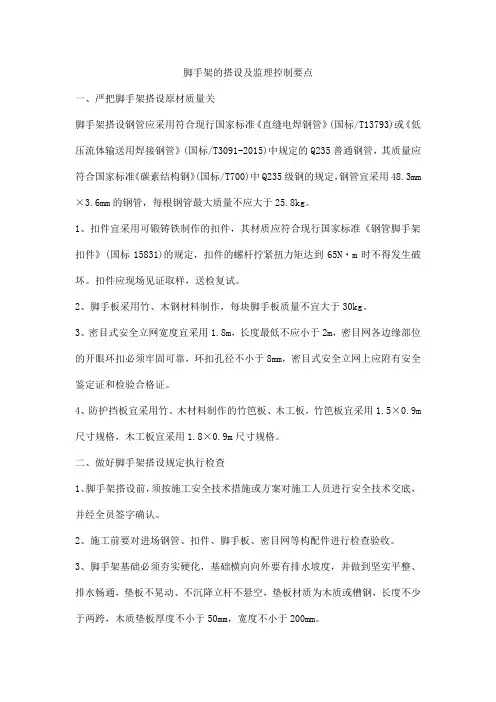

脚手架的搭设及监理控制要点一、严把脚手架搭设原材质量关脚手架搭设钢管应采用符合现行国家标准《直缝电焊钢管》(国标/T13793)或《低压流体输送用焊接钢管》(国标/T3091-2015)中规定的Q235普通钢管，其质量应符合国家标准《碳素结构钢》(国标/T700)中Q235级钢的规定，钢管宜采用48.3mm ×3.6mm的钢管，每根钢管最大质量不应大于25.8kg。
1、扣件宜采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(国标15831)的规定，扣件的螺杆拧紧扭力矩达到65N・m时不得发生破坏。
扣件应现场见证取样，送检复试。
2、脚手板采用竹、木钢材料制作，每块脚手板质量不宜大于30kg。
3、密目式安全立网宽度宜采用1.8m，长度最低不应小于2m，密目网各边缘部位的开眼环扣必须牢固可靠，环扣孔径不小于8mm，密目式安全立网上应附有安全鉴定证和检验合格证。
4、防护挡板宜采用竹、木材料制作的竹笆板、木工板，竹笆板宜采用1.5×0.9m 尺寸规格，木工板宜采用1.8×0.9m尺寸规格。
二、做好脚手架搭设规定执行检查1、脚手架搭设前，须按施工安全技术措施或方案对施工人员进行安全技术交底，并经全员签字确认。
2、施工前要对进场钢管、扣件、脚手板、密目网等构配件进行检查验收。
3、脚手架基础必须夯实硬化，基础横向向外要有排水坡度，并做到坚实平整、排水畅通，垫板不晃动、不沉降立杆不悬空，垫板材质为木质或槽钢，长度不少于两跨，木质垫板厚度不小于50mm，宽度不小于200mm。
4、搭设时从一个角部开始并向两边延伸交圈搭设。
5、作业层、斜道的栏杆和挡脚板均应搭设在外立杆的内侧，上防护栏杆的高度应为1.2m，第二步起，作业层外侧上下两根纵向水平杆之间等距离加设两根纵向水平防护栏杆。
整个架体从第二步架起采用密目式安全立网在立杆内侧全封闭防护。
三、脚手架验收与维护脚手架的自检应由项目经理组织，项目施工、技术、安全、脚手架搭设负责人等有关人员参加，按照技术规范、施工方案、技术交底等有关技术文件，对脚手架进行自检验收，在确认符合要求后，报现场监理项目部进行复检验收，监理重点对检查杆件的设置和连接，连墙件、安全通道等的构设是否符合要求；地基是不积水，底板不松动，立杆不悬浮；扣件螺栓是否松动；安全防护设施是否符合要求；同一脚手架门架与配件是否配套；脚手架搭设的技术要求是否在允许偏差范围内；对脚手架每月至少维护一次，如遇恶劣天气后，应对脚手架进行全面维护，验收合格后挂牌方可进行使用。

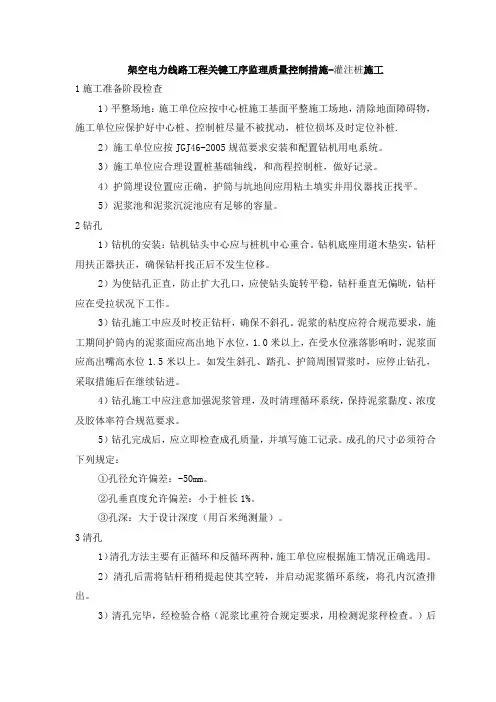

架空电力线路工程关键工序监理质量控制措施-灌注桩施工1施工准备阶段检查1）平整场地：施工单位应按中心桩施工基面平整施工场地，清除地面障碍物，施工单位应保护好中心桩、控制桩尽量不被扰动，桩位损坏及时定位补桩.2）施工单位应按JGJ46-2005规范要求安装和配置钻机用电系统。
3）施工单位应合理设置桩基础轴线，和高程控制桩，做好记录。
4）护筒埋设位置应正确，护筒与坑地间应用粘土填实并用仪器找正找平。
5）泥浆池和泥浆沉淀池应有足够的容量。
2钻孔1）钻机的安装：钻机钻头中心应与桩机中心重合。
钻机底座用道木垫实，钻杆用扶正器扶正，确保钻杆找正后不发生位移。
2）为使钻孔正直，防止扩大孔口，应使钻头旋转平稳，钻杆垂直无偏晄，钻杆应在受拉状况下工作。
3）钻孔施工中应及时校正钻杆，确保不斜孔。
泥浆的粘度应符合规范要求，施工期间护筒内的泥浆面应高出地下水位，1.0米以上，在受水位涨落影响时，泥浆面应高出嘴高水位1.5米以上。
如发生斜孔、踏孔、护筒周围冒浆时，应停止钻孔，采取措施后在继续钻进。
4）钻孔施工中应注意加强泥浆管理，及时清理循环系统，保持泥浆黏度、浓度及胶体率符合规范要求。
5）钻孔完成后，应立即检查成孔质量，并填写施工记录。
成孔的尺寸必须符合下列规定：①孔径允许偏差：-50mm。
②孔垂直度允许偏差：小于桩长1%。
③孔深：大于设计深度（用百米绳测量）。
3清孔1）清孔方法主要有正循环和反循环两种，施工单位应根据施工情况正确选用。
2）清孔后需将钻杆稍稍提起使其空转，并启动泥浆循环系统，将孔内沉渣排出。
3）清孔完毕，经检验合格（泥浆比重符合规定要求，用检测泥浆秤检查。
）后方进入下一工序。
4钢筋主架安装1）钢筋调直，钢筋在使用之前应进行调直处理，采用冷拉法调时，HRB400级钢筋的冷拉率不宜大于1％。
2）钢筋加工后外形尺寸应符合设计图纸，钢筋的保护层应符合要求。
3）钢筋弯钩和弯折应符合下列规定：①HRB400级带肋钢筋的弯弧内直径不应小于钢筋直径的5倍。

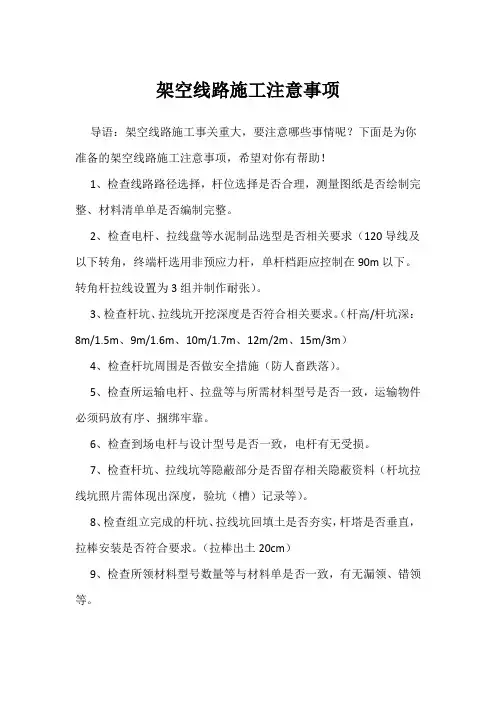

架空线路施工注意事项导语：架空线路施工事关重大，要注意哪些事情呢？下面是为你准备的架空线路施工注意事项，希望对你有帮助！1、检查线路路径选择，杆位选择是否合理，测量图纸是否绘制完整、材料清单单是否编制完整。
2、检查电杆、拉线盘等水泥制品选型是否相关要求（120导线及以下转角，终端杆选用非预应力杆，单杆档距应控制在90m以下。
转角杆拉线设置为3组并制作耐张）。
3、检查杆坑、拉线坑开挖深度是否符合相关要求。
（杆高/杆坑深：8m/1.5m、9m/1.6m、10m/1.7m、12m/2m、15m/3m）4、检查杆坑周围是否做安全措施（防人畜跌落）。
5、检查所运输电杆、拉盘等与所需材料型号是否一致，运输物件必须码放有序、捆绑牢靠。
6、检查到场电杆与设计型号是否一致，电杆有无受损。
7、检查杆坑、拉线坑等隐蔽部分是否留存相关隐蔽资料（杆坑拉线坑照片需体现出深度，验坑（槽）记录等）。
8、检查组立完成的杆坑、拉线坑回填土是否夯实，杆塔是否垂直，拉棒安装是否符合要求。
（拉棒出土20cm）9、检查所领材料型号数量等与材料单是否一致，有无漏领、错领等。
10、检查金具、瓷瓶安装是否符合相关要求，外观有无损坏。
（金具生锈、瓷瓶破损等）11、检查导线间距离、幅垂是否符合相关要求，跳线是否整齐，美观，连接处是否牢固，导线与导线、导线与周围环境等安全距离是否符合规范。
12、检查拉线是否松紧适中，捆绑处是否是12#铁丝捆扎并做防拆卸处理。
13、检查设备刀闸，令克等设别开合是否平顺。
14、检查柱上安装设备是否完好，安装是否牢固，需校验（计量装置等）设备是否校验合格并贴有校验合格证。
15、检查设备铜铝连接处是否按规定使用铜铝连接部件并可靠连接，设备各进出线间、与接地线间、与金具电杆间距离是否符合要求，各跳线幅度，走向是否美观整齐（绝缘线最小距离不得低于15cm）。
16、检查线路周围树障等是否清除干净，安健环措施是否到位，各项施工工艺是否满足验收投运条件。
架空线路工程监理实施细则一、前言架空线路工程是电力行业重要的组成部分，为保障工程质量、安全、稳定和可靠运行，必须加强工程监理。
本文档旨在对架空线路工程监理实施细则进行规范化规定，确保工程的质量、安全和运行。
二、监理资格要求1.监理公司/人员应具有电力行业监理和电力工程管理相关资质证书。
2.监理公司/人员应具有电力行业安全生产管理相关资质证书。
3.监理公司/人员应具有对电力工程监理实践经验，熟悉国家有关电力工程监理法律法规和标准。
三、监理范围和要求1.监理范围包括架空线路的施工、安装、试运行和竣工验收等环节，确保项目按照合同要求和相关法规标准进行建设。
2.监理应按照工程实施要求，制定监理方案和监理计划。
3.监理应负责对施工现场的施工工艺、质量、安全、环保等进行监督检查，发现问题及时提出整改要求并跟踪整改效果。
4.监理应参与工程项目会议，及时协调处理工程项目中的实际问题。
5.监理应对工程项目环境、施工安全、现场污染防治等方面进行全面监督。
6.监理应对施工期间的工程过程进行全面监控。
7.监理应参加竣工验收，对已验收合格的工程项目签发监理报告。
四、监理报告要求1.监理报告应详细记录工程项目的各个阶段，并对工程存在的质量、安全、环保、合规等问题进行分析和提出整改建议。
2.监理报告应记录工程项目的质量、安全、环保等相关证据。
3.监理报告应在工程项目竣工验收后一个月内提交。
五、监理奖惩制度1.对于监理公司/人员严重违反法律法规和标准、不履行监理职责的行为，相关单位应当依法给予警告、罚款、暂停业务等处罚。
2.对于监理公司/人员在工程项目监理工作中表现出色、工作认真负责、监理报告准确无误的，应当视情况给予奖励。
六、结论本文档在架空线路工程监理实施细则中进行规范化规定，确保工程的质量、安全和运行。
监理公司/人员应按照要求，严格落实监理职责，确保工程的顺利实施。
相信在业界的共同努力下，必将让架空线路工程更加安全、可靠和稳定地运行。

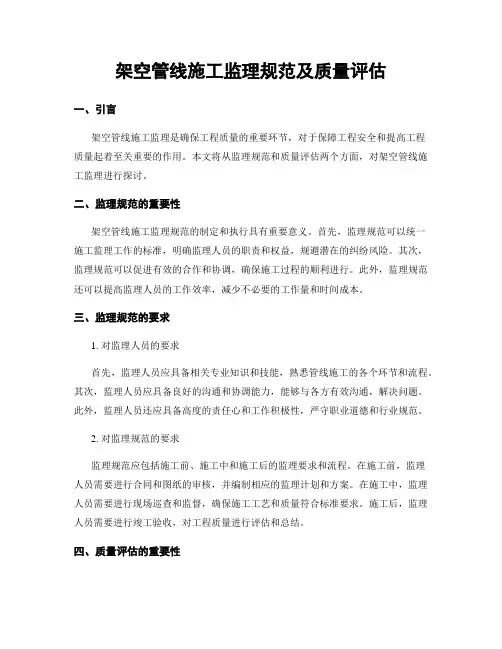

架空管线施工监理规范及质量评估一、引言架空管线施工监理是确保工程质量的重要环节，对于保障工程安全和提高工程质量起着至关重要的作用。
本文将从监理规范和质量评估两个方面，对架空管线施工监理进行探讨。
二、监理规范的重要性架空管线施工监理规范的制定和执行具有重要意义。
首先，监理规范可以统一施工监理工作的标准，明确监理人员的职责和权益，规避潜在的纠纷风险。
其次，监理规范可以促进有效的合作和协调，确保施工过程的顺利进行。
此外，监理规范还可以提高监理人员的工作效率，减少不必要的工作量和时间成本。
三、监理规范的要求1. 对监理人员的要求首先，监理人员应具备相关专业知识和技能，熟悉管线施工的各个环节和流程。
其次，监理人员应具备良好的沟通和协调能力，能够与各方有效沟通，解决问题。
此外，监理人员还应具备高度的责任心和工作积极性，严守职业道德和行业规范。
2. 对监理规范的要求监理规范应包括施工前、施工中和施工后的监理要求和流程。
在施工前，监理人员需要进行合同和图纸的审核，并编制相应的监理计划和方案。
在施工中，监理人员需要进行现场巡查和监督，确保施工工艺和质量符合标准要求。
施工后，监理人员需要进行竣工验收，对工程质量进行评估和总结。
四、质量评估的重要性质量评估是架空管线施工监理中不可或缺的一部分，旨在评估工程质量是否符合要求，并提供改进措施。
质量评估的重要性体现在以下几个方面。
首先，质量评估可以及时发现和解决工程质量问题，避免可能导致事故和损失的隐患。
其次，质量评估可以总结和分享施工经验，提高工程质量的管理水平。
此外，质量评估还可以作为监理工作的证明，为监理人员提供进一步的发展和晋升机会。
五、质量评估的方法1. 技术检测技术检测是常用的质量评估方法之一，通过对管线施工过程中的各项指标进行检测和分析，判断工程质量的优劣。
例如，可以使用超声波检测仪对管线的密封性进行检测，使用红外线热像仪对管线的热敏问题进行评估。
2. 现场验收现场验收是对工程质量进行直接评估的方法，通过对施工工艺和施工结果的现场检查，判断工程质量的可行性和合格性。
_架空线路的导线架设监理实施细则一、总则架空线路导线架设是电力工程建设中的重要环节之一，其质量直接关系到线路的可靠运行和安全稳定。
为了确保架空线路的导线架设工作按照规范和标准进行，特制定本监理实施细则。
二、监理任务1.根据设计文件和规范，制定监理计划，明确监理工作的时间节点和具体内容。
2.对导线架设工程进行现场监督，检查导线架设工作是否符合设计要求和施工规范。
3.定期召开工程例会，及时沟通解决施工中遇到的问题。
4.对重要工程节点进行检测验收，确保质量合格。
5.审查施工单位的施工材料、设备和工艺方案，确保符合相关标准和规范。
三、监理要求1.施工前，监理工程师应对施工单位的人员进行培训，确保施工人员掌握相关技能和操作规范。
2.导线架设开始前，必须对导线的材质、规格、型号等进行检查，并对其进行编号，确保无误。
3.导线架设过程中，必须按照设计和规范要求进行，遵循层次低到高、技术上递增的顺序进行架设。
4.导线架设过程中，必须注意导线的保护，防止损坏。
如发现导线有损坏或其它质量问题，必须及时停止施工，并进行处理。
5.架设过程中，应注意施工现场的安全，做好封闭、防护措施，确保施工人员的人身安全。
6.架设结束后，必须对导线进行测试和检测，确保导线的电气性能符合要求。
7.监理工程师应及时编制监理报告，记录施工过程中的问题和不合格情况，并提出整改措施。
四、监理报告1.监理报告应包括以下内容：-施工单位的名称、负责人等基本信息；-施工期间的监理工作计划和实施情况；-施工质量检查和验收情况；-施工过程中发现的问题和整改情况；-对施工单位和相关人员的评价和建议；-其他需要补充说明的事项。
2.监理报告应及时提交，确保施工单位能及时整改和改进。
五、监督检查1.监督检查应包括现场巡查和设备检测两部分。
2.现场巡查应定期进行，特别是在施工关键节点和施工完成后，应进行全面检查和验收。
3.设备检测应按照相关标准和规范进行，检测结果应保留备查。

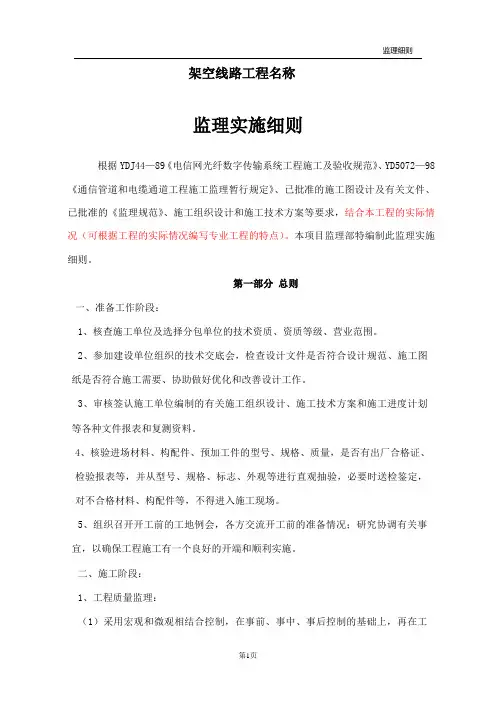

架空线路工程名称监理实施细则根据YDJ44—89《电信网光纤数字传输系统工程施工及验收规范》、YD5072—98《通信管道和电缆通道工程施工监理暂行规定》、已批准的施工图设计及有关文件、已批准的《监理规范》、施工组织设计和施工技术方案等要求，结合本工程的实际情况（可根据工程的实际情况编写专业工程的特点）。
本项目监理部特编制此监理实施细则。
第一部分总则一、准备工作阶段：1、核查施工单位及选择分包单位的技术资质、资质等级、营业范围。
2、参加建设单位组织的技术交底会，检查设计文件是否符合设计规范、施工图纸是否符合施工需要、协助做好优化和改善设计工作。
3、审核签认施工单位编制的有关施工组织设计、施工技术方案和施工进度计划等各种文件报表和复测资料。
4、核验进场材料、构配件、预加工件的型号、规格、质量，是否有出厂合格证、检验报表等，并从型号、规格、标志、外观等进行直观抽验，必要时送检鉴定，对不合格材料、构配件等，不得进入施工现场。
5、组织召开开工前的工地例会，各方交流开工前的准备情况；研究协调有关事宜，以确保工程施工有一个良好的开端和顺利实施。
二、施工阶段：1、工程质量监理：（1）采用宏观和微观相结合控制，在事前、事中、事后控制的基础上，再在工艺流程中选定若干个重要工序作为质量控制点进行全方位的质量控制。
（2）施工质量控制中，视情形采用检查凭证、感官直觉、器具计量、实验的措施和手段。
（3）在工程的施工阶段、工程项目的重点部位、关键工序的施工质量应由项目监理机构确认，监理人员采用巡视和旁站相结合的查验方法，关键工序和隐蔽工序以旁站为主要方法，对所有控制点及隐蔽工序进行查验和签证。
（4）检查施工单位的工程自检工作，数据是否齐全，填写是否正确，对自检工作做出评价，对工程进行预验。
2、工程进度监理：（1）监督施工单位严格按照《施工合同》规定的工期组织施工，审核施工单位提出的保证进度的具体措施，如发生工期延误应及时分析原因、采取措施，以保证工程按计划进行。

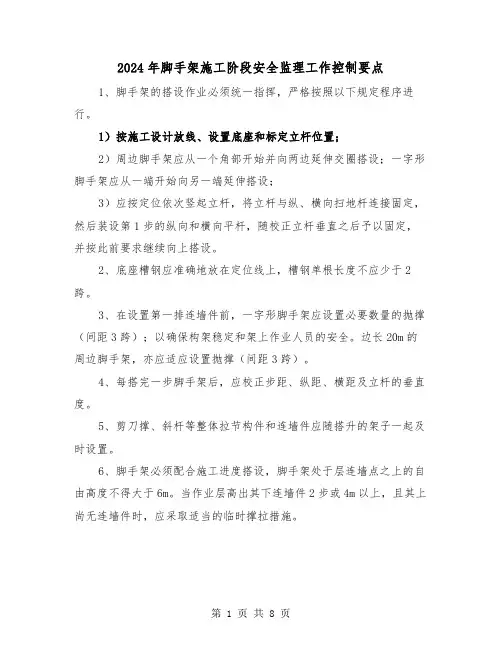

2024年脚手架施工阶段安全监理工作控制要点1、脚手架的搭设作业必须统一指挥，严格按照以下规定程序进行。
1）按施工设计放线、设置底座和标定立杆位置；2）周边脚手架应从一个角部开始并向两边延伸交圈搭设；一字形脚手架应从一端开始向另一端延伸搭设；3）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此前要求继续向上搭设。
2、底座槽钢应准确地放在定位线上，槽钢单根长度不应少于2跨。
3、在设置第一排连墙件前，一字形脚手架应设置必要数量的抛撑（间距3跨）；以确保构架稳定和架上作业人员的安全。
边长20m的周边脚手架，亦应适应设置抛撑（间距3跨）。
4、每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。
5、剪刀撑、斜杆等整体拉节构件和连墙件应随搭升的架子一起及时设置。
6、脚手架必须配合施工进度搭设，脚手架处于层连墙点之上的自由高度不得大于6m。
当作业层高出其下连墙件2步或4m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。
7、两根相邻立杆接头不能在同一步内，同一步内一根立杆的两个相隔接头在高度方向错开的距离不应小于500，各接头中心至主节点的距离不应大于步距的1/3。
8、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
9、脚手板的铺设应符合以下规定：1）脚手板应纵向杆绑扎固定，确保铺平铺稳.2）脚手板采用搭接铺放，其搭接长度不得小于200mm。
铺板严禁出现端头超出支撑横杆250mm以上未作固定的探头板。
3）竹笆板下支撑杆件的间距不得大于400mm。
10、当脚手架下部采用双立杆时，主立杆应沿其竖轴线搭设到顶，辅立杆与主立杆之间的中心距不得大于200mm，且主辅立杆必须与相交的全部平杆进行可靠连接。
11、悬挑架同一层各挑梁、架上表面间的水平误差应不大于20mm。
12、装设连墙件或其它撑拉杆件时，应注意掌握拉的松紧程度，避免引起杆件和整架的显著变形。

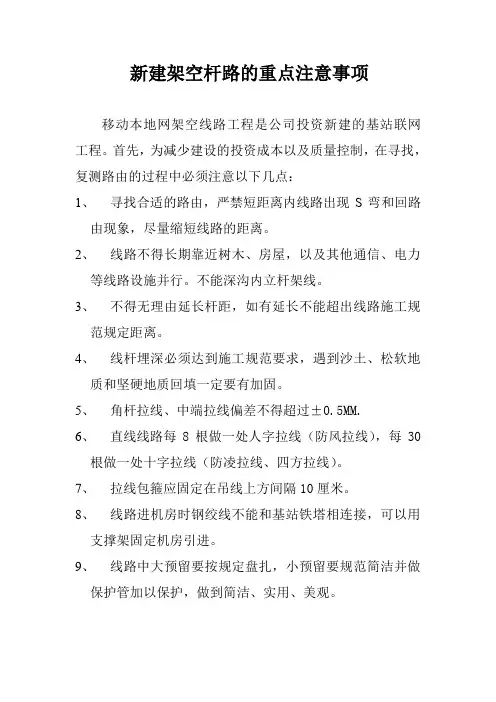

新建架空杆路的重点注意事项
移动本地网架空线路工程是公司投资新建的基站联网工程。
首先，为减少建设的投资成本以及质量控制，在寻找，复测路由的过程中必须注意以下几点：
1、寻找合适的路由，严禁短距离内线路出现S弯和回路
由现象，尽量缩短线路的距离。
2、线路不得长期靠近树木、房屋，以及其他通信、电力
等线路设施并行。
不能深沟内立杆架线。
3、不得无理由延长杆距，如有延长不能超出线路施工规
范规定距离。
4、线杆埋深必须达到施工规范要求，遇到沙土、松软地
质和坚硬地质回填一定要有加固。
5、角杆拉线、中端拉线偏差不得超过±0.5MM.
6、直线线路每8根做一处人字拉线（防风拉线），每30
根做一处十字拉线（防凌拉线、四方拉线）。
7、拉线包箍应固定在吊线上方间隔10厘米。
8、线路进机房时钢绞线不能和基站铁塔相连接，可以用
支撑架固定机房引进。
9、线路中大预留要按规定盘扎，小预留要规范简洁并做
保护管加以保护，做到简洁、实用、美观。
管道敷设光缆重点注意事项
1、利旧管道敷设光缆应按照设计要求的指定管孔布放：
分清A\B端。
2、工程必须复测路由，绘制准确的配盘图，避免光缆材
料的浪费。
3、布放光缆前试通管孔穿引线，积泥多的情况下必须要
冲洗管孔以免布放光缆过程中光缆受损。
4、布放光缆要用支撑架布放，严禁光缆打死结。
5、在施工过程中不得乱踩人井内任何已形成的管线。
6、井内接头盒应用螺丝固定，距上覆30CM处，预留应
顺时针盘扎，在接头盒两侧偏下位置固定。

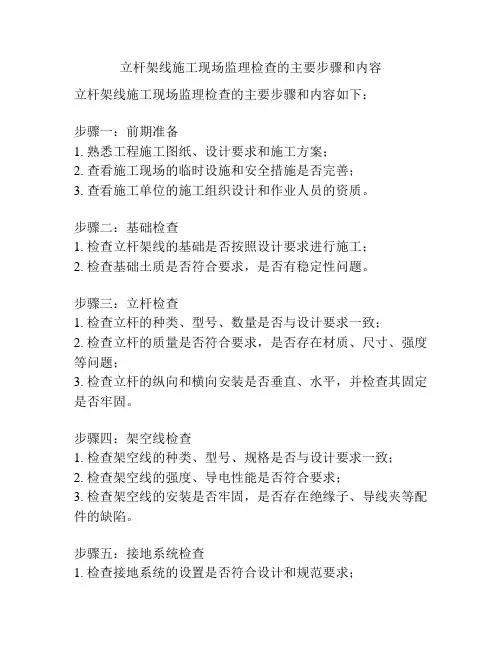

立杆架线施工现场监理检查的主要步骤和内容
立杆架线施工现场监理检查的主要步骤和内容如下：
步骤一：前期准备
1. 熟悉工程施工图纸、设计要求和施工方案；
2. 查看施工现场的临时设施和安全措施是否完善；
3. 查看施工单位的施工组织设计和作业人员的资质。
步骤二：基础检查
1. 检查立杆架线的基础是否按照设计要求进行施工；
2. 检查基础土质是否符合要求，是否有稳定性问题。
步骤三：立杆检查
1. 检查立杆的种类、型号、数量是否与设计要求一致；
2. 检查立杆的质量是否符合要求，是否存在材质、尺寸、强度等问题；
3. 检查立杆的纵向和横向安装是否垂直、水平，并检查其固定是否牢固。
步骤四：架空线检查
1. 检查架空线的种类、型号、规格是否与设计要求一致；
2. 检查架空线的强度、导电性能是否符合要求；
3. 检查架空线的安装是否牢固，是否存在绝缘子、导线夹等配件的缺陷。
步骤五：接地系统检查
1. 检查接地系统的设置是否符合设计和规范要求；
2. 检查接地装置是否正常运行，接地电阻是否符合要求。
步骤六：安全检查
1. 检查施工现场的安全措施是否到位，是否存在安全隐患；
2. 检查作业人员是否佩戴安全防护用品，是否按照规定操作；
3. 检查施工现场的环境卫生和物资堆放是否符合要求。
步骤七：记录和报告
1. 记录检查过程中发现的问题和存在的安全隐患；
2. 向施工单位提出整改要求，并制定整改措施；
3. 撰写检查报告，向项目经理或相关部门进行报告。
以上仅为立杆架线施工现场监理检查的主要步骤和内容，具体检查内容还需根据具体的施工图纸、设计要求和施工方案进行调整。
