主变中性点电容隔直装置原理及运行维护发表时间：2019-12-12T14:37:00.603Z 来源：《河南电力》2019年6期作者：赵玲[导读] 本文首先分析了直流分量对交流系统产生的不利影响，然后介绍了主变中性点电容式隔直装置的原理及控制策略，最后介绍了隔直装置日常巡视及维护内容。

（广东电网有限责任公司惠州供电局广东惠州 516001）摘要：高压直流输电（HVDC）在建设初期的系统调试、直流输电系统设备故障或检修等原因，使得直流输电系统单极大地回线方式或双极不平衡方式运行不可避免。

此时，强大的直流电流通过接地极注入大地，经大地流到直流系统的另一端。

直流电流会在流经的大地路径上产生电位差，可引起数十安的直流电流经交流系统传输。

当直流电流通过接地的变压器中性点流经变压器绕组，将引起变压器直流偏磁、导致铁芯的半波饱和，从而产生谐波，引起主变振动和噪声、过热等问题，严重时可导致变压器损坏。

谐波还可能引起电容电抗器组的谐振损坏、引起保护误动等问题，这些影响最终将危及电力系统的安全运行[1-2]。

本文首先分析了直流分量对交流系统产生的不利影响，然后介绍了主变中性点电容式隔直装置的原理及控制策略，最后介绍了隔直装置日常巡视及维护内容。

关键词：变压器；中性点隔直装置；旁路开关；直流输电系统引言西电东送工程逐步实施，成就了我国电力工业史上从未有过的大规模电源与电网建设。

高压直流输电能够稳定地远距离输送电能，因此在我国得到迅猛发展。

然而直流系统非正常运行时，将产生较大的直流接地电流，会对接地及附近中性点直接接地的主变压器正常运行造成不利影响。

为抑制流过变压器中性点的直流分量，需在变电站增加隔直装置，以对流过变压器中性点的直流电流采取限制措施，避免影响电力系统的安全运行[3-6]。

1 直流接地电流不利影响分析由直流输电系统引起的变压器直流偏磁现象中，变压器励磁电流正负半周明显不对称，低压侧电压波形总畸变率明显升高，将对交流系统产生不利影响：（1）变压器振动和噪声加剧、温升增加。

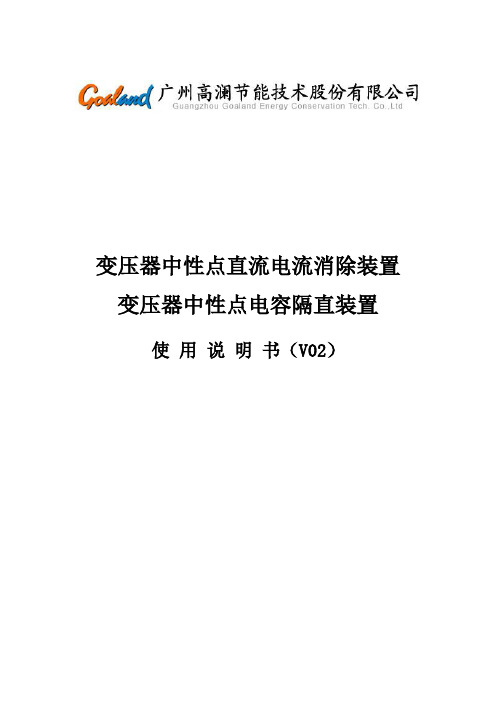

变压器中性点直流电流消除装置变压器中性点电容隔直装置使用说明书（V02）广州高澜节能技术股份有限公司目录一、装置简介 (1)1.1 装置功能 (1)1.2 结构组成 (1)1.3使用环境 (2)1.4装置参数整定值 (2)1.5装置投入使用闸刀位置说明 (2)1.6 控制模式 (2)二、控制模式的设置 (3)三、装置主要功能说明 (5)四、上传主控室信号说明 (6)五、装置投运步骤 (6)六、装置停电检修 (6)七、装置巡检 (7)八、装置年检 (8)一、装置简介1.1 装置功能当直流输电系统以单极大地方式运行时，在直流接地极附近就有直流电流从地中经直接接地的中性点流入交流变压器中，造成变压器直流偏磁问题。

直流电流消除装置由电容器、机械旁路开关和快速旁路回路并联而成，接于变压器中性点和地之间。

在没有直流电流流经变压器中性点时，机械旁路开关为合上位置。

当检测到流经变压器中性点的直流电流超过限值时，机械旁路开关转为断开位置，使电容器投入，商务技术：付先生 1592/0416/043起到阻隔直流电流的作用。

一旦检测到流经变压器中性点的交流电流超过限值时，装置控制器即判断为交流电网发生不对称短路故障，快速旁路回路立即触发导通，同时机械旁路开关转为合上位置，保证变压器中性点可靠接地。

1.2 结构组成图1 直流消除装置一次系统图1.3使用环境工作温度：-15～45℃储存运输温度：-40～85℃相对湿度：5%～95%，无凝露海拔高度：<1000m地震强度：<8级污秽等级：IV级安装场所：除火灾、爆炸、水淹、强化学腐蚀等场所外的地方。

1.4装置参数整定值商务技术联系人：付先生 1592/0416/0431.5装置投入使用闸刀位置说明装置投入使用闸刀位置说明a)中性点不接的主变，原地刀和新设地刀需处于分闸位置；b)中性点接地的主变，原地刀需处于分闸位置，新设地刀需处于合闸位置。

例如：1#主变中性点不接地，付先生 1592/0416/043 2#主变中性点接地，那么需把1#主变的原接地刀K11与新设地刀的刀闸K12处于分闸位置，2#主变的原接地刀（K21）处于分闸位置，新设地刀（K22）处于合闸位置。

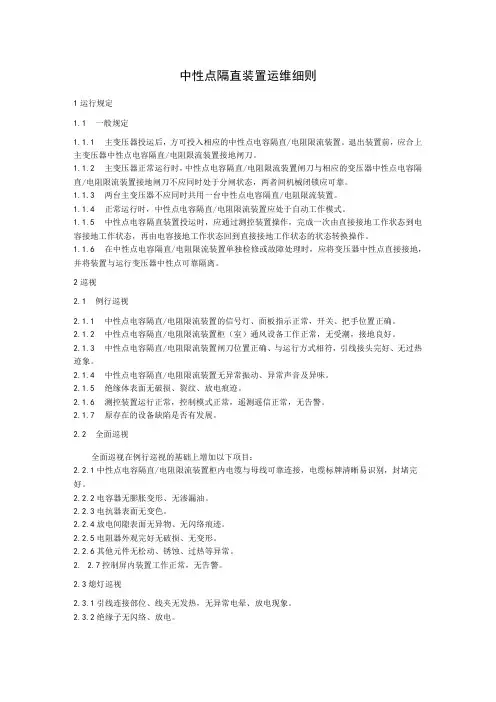

中性点隔直装置运维细则1运行规定1.1一般规定1.1.1主变压器投运后，方可投入相应的中性点电容隔直/电阻限流装置。

退出装置前，应合上主变压器中性点电容隔直/电阻限流装置接地闸刀。

1.1.2主变压器正常运行时，中性点电容隔直/电阻限流装置闸刀与相应的变压器中性点电容隔直/电阻限流装置接地闸刀不应同时处于分闸状态，两者间机械闭锁应可靠。

1.1.3两台主变压器不应同时共用一台中性点电容隔直/电阻限流装置。

1.1.4正常运行时，中性点电容隔直/电阻限流装置应处于自动工作模式。

1.1.5中性点电容隔直装置投运时，应通过测控装置操作，完成一次由直接接地工作状态到电容接地工作状态，再由电容接地工作状态回到直接接地工作状态的状态转换操作。

1.1.6在中性点电容隔直/电阻限流装置单独检修或故障处理时，应将变压器中性点直接接地，并将装置与运行变压器中性点可靠隔离。

2巡视2.1例行巡视2.1.1中性点电容隔直/电阻限流装置的信号灯、面板指示正常，开关、把手位置正确。

2.1.2中性点电容隔直/电阻限流装置柜（室）通风设备工作正常，无受潮，接地良好。

2.1.3中性点电容隔直/电阻限流装置闸刀位置正确、与运行方式相符，引线接头完好、无过热迹象。

2.1.4中性点电容隔直/电阻限流装置无异常振动、异常声音及异味。

2.1.5绝缘体表面无破损、裂纹、放电痕迹。

2.1.6测控装置运行正常，控制模式正常，遥测遥信正常，无告警。

2.1.7原存在的设备缺陷是否有发展。

2.2全面巡视全面巡视在例行巡视的基础上增加以下项目：2.2.1中性点电容隔直/电阻限流装置柜内电缆与母线可靠连接，电缆标牌清晰易识别，封堵完好。

2.2.2电容器无膨胀变形、无渗漏油。

2.2.3电抗器表面无变色。

2.2.4放电间隙表面无异物、无闪络痕迹。

2.2.5电阻器外观完好无破损、无变形。

2.2.6其他元件无松动、锈蚀、过热等异常。

2. 2.7控制屏内装置工作正常，无告警。

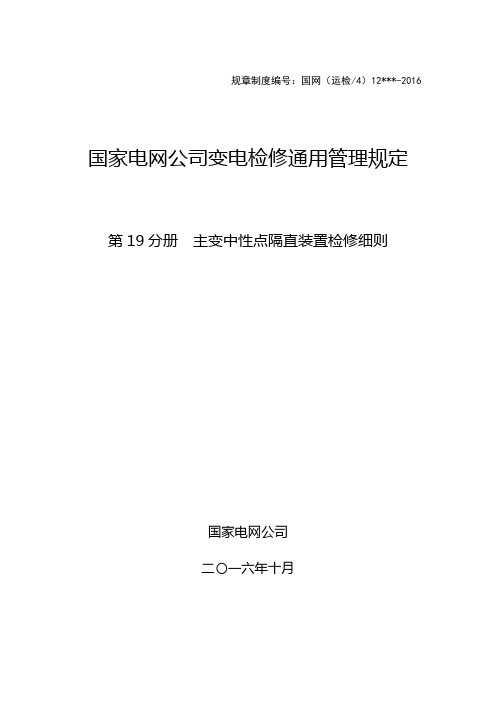

规章制度编号：国网（运检/4）12***-2016 国家电网公司变电检修通用管理规定第19分册主变中性点隔直装置检修细则国家电网公司二〇一六年十月目录前言...................................................................................................................................................... I I 1 检修分类及要求 (1)1.1 A类检修 (1)1.1.1 检修项目 (1)1.1.2 检修周期 (1)1.2B类检修 (1)1.2.1 检修项目 (1)1.2.2 检修周期 (1)1.3 C类检修 (1)1.3.1 检修项目 (1)1.3.2 检修周期 (1)1.4 D类检修 (1)1.4.1 检修项目 (1)1.4.2 检修周期 (1)2 专业巡视要点 (1)2.1 电阻限流装置巡视 (2)2.2 电容隔直装置巡视 (2)3 检修关键工艺质量控制要求 (2)3.1 电阻限流装置检修 (2)3.1.1 整体更换 (2)3.1.2 电阻器检修 (3)3.1.3 放电间隙检修 (3)3.1.4 互感器检修 (3)3.2 电容隔直装置检修 (3)3.2.1 整体检修 (4)3.2.2 电容器检修 (4)3.2.3 电子旁路开关检修 (4)3.2.4 机械旁路开关检修 (5)3.2.5 高能氧化锌组件检修 (5)3.2.6 互感器检修 (5)3.3 例行检查 (6)3.3.1安全注意事项 (6)3.3.2关键工艺质量控制 (6)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

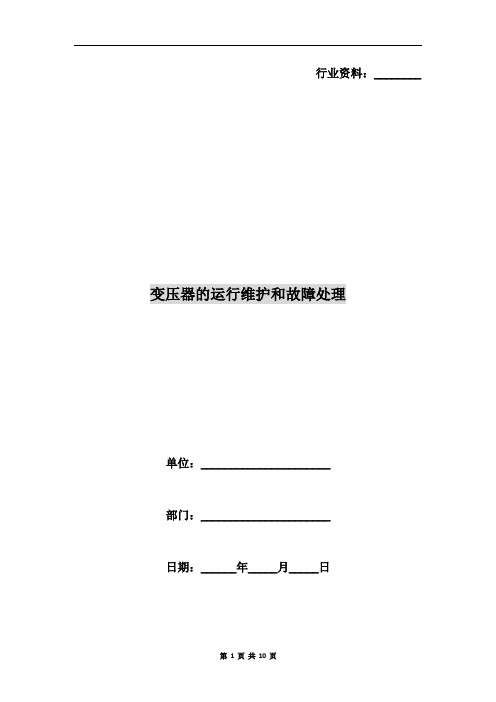

行业资料：________ 变压器的运行维护和故障处理单位：______________________部门：______________________日期：______年_____月_____日第1 页共10 页变压器的运行维护和故障处理一、运行前检查及要求(1)检查所有紧固件、连接件是否松动，并重新紧固一次。

但紧固铜螺母时，扭矩不能过大，以免造成滑丝。

(2)检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在，特别是变压器风道内、下垫块上，应作仔细检查。

(3)检查风机、温度控制装置以及其他辅助器件能否正常运行运行。

二、运行前的试验（1）测量三相绕组在所有分接头位置的直流电阻和电压比，并进行联结组别的判定。

(2)检查变压器箱体与铁心是否已永久性接地。

(3)绕组绝缘电阻的测试，一般情况下(温度20～30℃，湿度≤90%):高压一低压及地≥300MΩ(2500V兆欧表)低压一地≥100MΩ(2500V兆欧表)在比较潮温的环境条件下其绝缘电阻值会有所下降。

一般情况，若每1000V额定电压其绝缘电阻值不小于2MΩ(lmin25℃时的读数)就能满足运行要求。

但若变压器受潮而发生凝露现象，则不论其绝缘电阻如何，在其进行耐压试验或投入运行前，必须进行干燥处理。

(4)铁心绝缘电阻的测试，一般情况下(温度20～30℃，湿度≤90%):铁心一夹件及地≥2MΩ(2500V兆欧表)穿心螺杆一铁心及地第 2 页共 10 页≥2MΩ(2500V兆欧表)同样，在比较潮湿的环境下，其绝缘电阻值会有所下降。

一般情况，若其绝缘电阻值≥O.lMΩ就能运行。

但若变压器受潮严重，则在其进行耐压试验或投入运行前必须进行干燥处理。

(5)对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要检查和试验。

(6)若对变压器作外施工频耐压试验，其试验电压为出厂试验电压的85%。

三、投网运行及监视(1)变压器投入运行前，应根据电力网电压测试值、按其铭牌和分接指示牌将其分接片(对有载调压变压器将有载分接开关)调到合适的位置。

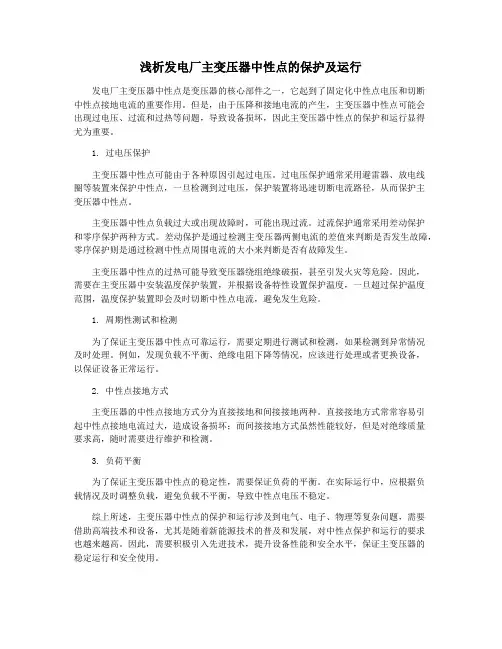

浅析发电厂主变压器中性点的保护及运行发电厂主变压器中性点是变压器的核心部件之一，它起到了固定化中性点电压和切断中性点接地电流的重要作用。

但是，由于压降和接地电流的产生，主变压器中性点可能会出现过电压、过流和过热等问题，导致设备损坏，因此主变压器中性点的保护和运行显得尤为重要。

1. 过电压保护主变压器中性点可能由于各种原因引起过电压。

过电压保护通常采用避雷器、放电线圈等装置来保护中性点，一旦检测到过电压，保护装置将迅速切断电流路径，从而保护主变压器中性点。

主变压器中性点负载过大或出现故障时，可能出现过流。

过流保护通常采用差动保护和零序保护两种方式。

差动保护是通过检测主变压器两侧电流的差值来判断是否发生故障，零序保护则是通过检测中性点周围电流的大小来判断是否有故障发生。

主变压器中性点的过热可能导致变压器绕组绝缘破损，甚至引发火灾等危险。

因此，需要在主变压器中安装温度保护装置，并根据设备特性设置保护温度，一旦超过保护温度范围，温度保护装置即会及时切断中性点电流，避免发生危险。

1. 周期性测试和检测为了保证主变压器中性点可靠运行，需要定期进行测试和检测，如果检测到异常情况及时处理。

例如，发现负载不平衡、绝缘电阻下降等情况，应该进行处理或者更换设备，以保证设备正常运行。

2. 中性点接地方式主变压器的中性点接地方式分为直接接地和间接接地两种。

直接接地方式常常容易引起中性点接地电流过大，造成设备损坏；而间接接地方式虽然性能较好，但是对绝缘质量要求高，随时需要进行维护和检测。

3. 负荷平衡为了保证主变压器中性点的稳定性，需要保证负荷的平衡。

在实际运行中，应根据负载情况及时调整负载，避免负载不平衡，导致中性点电压不稳定。

综上所述，主变压器中性点的保护和运行涉及到电气、电子、物理等复杂问题，需要借助高端技术和设备，尤其是随着新能源技术的普及和发展，对中性点保护和运行的要求也越来越高。

因此，需要积极引入先进技术，提升设备性能和安全水平，保证主变压器的稳定运行和安全使用。

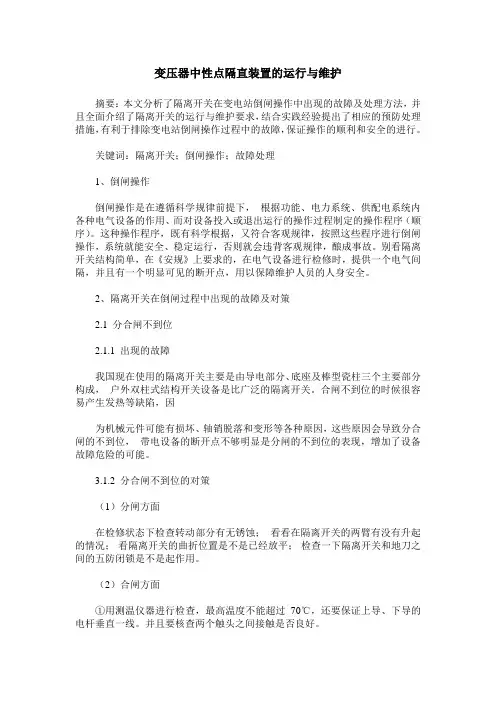

变压器中性点隔直装置的运行与维护摘要：本文分析了隔离开关在变电站倒闸操作中出现的故障及处理方法，并且全面介绍了隔离开关的运行与维护要求，结合实践经验提出了相应的预防处理措施，有利于排除变电站倒闸操作过程中的故障，保证操作的顺利和安全的进行。

关键词：隔离开关；倒闸操作；故障处理1、倒闸操作倒闸操作是在遵循科学规律前提下，根据功能、电力系统、供配电系统内各种电气设备的作用、而对设备投入或退出运行的操作过程制定的操作程序（顺序）。

这种操作程序，既有科学根据，又符合客观规律，按照这些程序进行倒闸操作，系统就能安全、稳定运行，否则就会违背客观规律，酿成事故。

别看隔离开关结构简单，在《安规》上要求的，在电气设备进行检修时，提供一个电气间隔，并且有一个明显可见的断开点，用以保障维护人员的人身安全。

2、隔离开关在倒闸过程中出现的故障及对策2.1 分合闸不到位2.1.1 出现的故障我国现在使用的隔离开关主要是由导电部分、底座及棒型瓷柱三个主要部分构成，户外双柱式结构开关设备是比广泛的隔离开关。

合闸不到位的时候很容易产生发热等缺陷，因为机械元件可能有损坏、轴销脱落和变形等各种原因，这些原因会导致分合闸的不到位，带电设备的断开点不够明显是分闸的不到位的表现，增加了设备故障危险的可能。

3.1.2 分合闸不到位的对策（1）分闸方面在检修状态下检查转动部分有无锈蚀；看看在隔离开关的两臂有没有升起的情况；看隔离开关的曲折位置是不是已经放平；检查一下隔离开关和地刀之间的五防闭锁是不是起作用。

（2）合闸方面①用测温仪器进行检查，最高温度不能超过70℃，还要保证上导、下导的电杆垂直一线。

并且要核查两个触头之间接触是否良好。

②检查好垂直断口的隔离开关，保证开关正常合上后，同时夹紧静触杆核查静触杆是否全部进入上导电杆的触指中。

③如果情况是朝后面弯就表示其过小的合闸行程，看看开关的弯曲的部分在合闸方向是否向后弯，会产生温度升高、开关合闸的不牢固等后果，容易导致的问题是隔离开关的合闸不到位。

探讨隔直装置运行原理和操作注意事项发布时间：2021-01-15T03:30:11.182Z 来源：《中国电业》（发电）》2020年第23期作者：黎才添黄笑媚[导读] 隔直装置利用电容器通交隔直的特性，接入变压器中性点可以有效地阻断流过变压器中性点的直流电流，同时对交流系统的运行不产生任何影响。

东莞供电局 523000摘要：目前随着直流系统应用越来越广泛，直流分量对交流主变影响越来越大，需要在主变中性点处增加隔直装置，保护主变的安全运行，避免主变出现绝缘垫块松脱;铁芯局部发生过热的现象，本文从隔直装置的基本原理和操作原则等方面介绍了隔直装置在运行中的注意事项，运行人员需要多多总结经验，提高隔直装置的运维水平。

关键词：隔直装置；基本原理；操作原则随着人民生活水平提高，客户对于用电的安全性和稳定性提出很高的要求，电力设备在运行过程中容易产生噪音，要查明噪音产生的原因，及时制定对策，其中有一种噪音是主变由于磁饱和产生，在交直流混合输电过程中，当直流输电单极大地回线运行或者双极不平衡方式时，大地极电流一部分通过变压器中性点流入交流系统，对交流输电系统产生一定的影响。

当大地极直流流入变压器中性点，使变压器中性点叠加直流分量后产生磁偏，造成磁饱和。

主变容易产生谐波、振动、噪声。

影响了变压器及交流系统的安全稳定运行。

1隔直装置动作基本原理隔直装置利用电容器通交隔直的特性，接入变压器中性点可以有效地阻断流过变压器中性点的直流电流，同时对交流系统的运行不产生任何影响。

能够解决交直流混合供电系统中，直流单极大地运行时对交流系统的影响问题。

在现场应用中，常规220kV变电站一般两段母线，四台主变，当两段母线并列运行时，只需要一台主变的中性点接地；当两段母线分列运行时，#1主变#3主变挂一母、#2主变#4主变挂二母，或者#1主变挂一母、#2主变#3主变#4主变挂二母，这时主变中性点接地需要一段母线有一个中性点接地，所以220kV常规站中一般配置两台隔直装置，能够满足日常隔直需求，常见配置为#1主变#3主变通过隔直刀闸共用一台隔直装置、#2主变#4主变共用一台隔直装置。

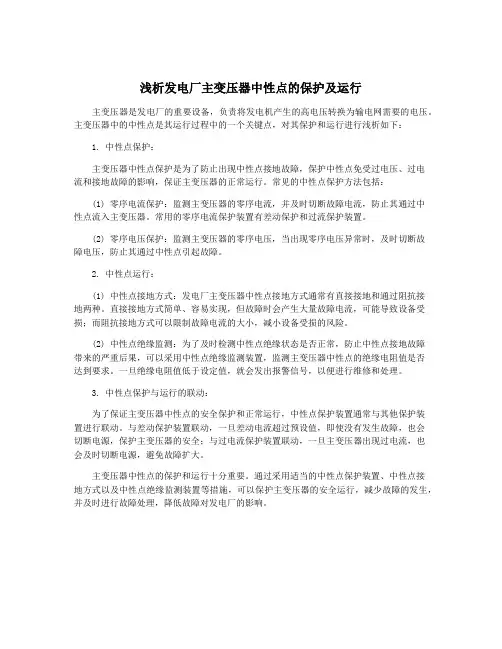

浅析发电厂主变压器中性点的保护及运行主变压器是发电厂的重要设备，负责将发电机产生的高电压转换为输电网需要的电压。
