三相电抗器型号

电抗器技术参数
2010-01-27 15:40
额定频率：50Hz 相数：单相或三相
系统额定电压：6、10、35kV
额定电抗率，建议优先从下列数值中选取
0.1％、0.3％、0.5％、1％，主要用于限制合闸涌流
4.5％、5％、6％，用于限制合闸涌流和抑制5次及以上谐波
12％、13％，用于限制合闸涌流和抑制3次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5％的电抗器的电抗值的容许偏差为0～＋5％；K≤1％的电抗器，其值为0～＋10％
对于三相电抗器或由单相电抗器组成的三相电抗器组，每相电抗值不超过三相平均值的±2％
铁芯电抗器及K≤1％的空心电抗器能承受25倍额定电流持续2s的作用，而不产生任何热的和机械的损伤；
产品特点
采用专用计算机辅助软件设计(自己根据实践设计)，可根据客户要求，快速精准的确定产品的结构及参数；
合理的结构设计，冲击电位分布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、损耗低、寿命长、温升低铁芯电抗器线圈采用环氧树脂浇注，具有很高的动、热稳定性，绝缘强度好，机械强度高、可靠性高、漏磁少、局放低、体积小，非常适合于放置于柜内。

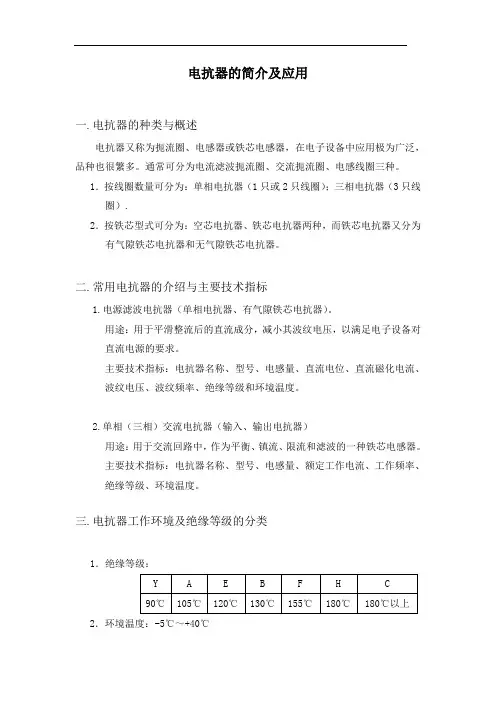

电抗器的简介及应用一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。

通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。

1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。

二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

三.电抗器工作环境及绝缘等级的分类1．绝缘等级：Y A E B F H C90℃105℃120℃130℃155℃180℃180℃以上2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。

3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：额定绝缘（工作）电压 介电性能试验电压AC 660V 及以下 2.5 KV 750V ～800V 3 KV 1200V 3.5 KV 6KV 25 KV /1min 10KV 35 KV/1min 35KV85 KV/1min四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。

2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。

电抗器各参数的含义是什么?答:额定频率：50 Hz。

相数：单相或三相。

额定电压：电抗器与并联电容器组相串联的回路所接入的电力系统的额定电压。

用Usn 表示。

常用的有6、10、35、66 kV。

额定电抗率：4.5%、5%、6%、12%、13%。

额定端电压：电抗器通过工频额定电流时，一相绕组两端的电压方均根值。

用Un表示额定端电压按下列（1）式计算：Un=K.N.Ucn (1)式中：K——额定电抗率；N——每相电容器串联台数；Ucn——配套并联电容器的额定电压，kV。

电抗器的额定端电压及其相关参数应符表10-的规定。

表10- 电抗器的额定端电压及其相关参数三相电抗器的额定容量按下列（2）式计算：Sn=K.Qc (2)式中：Sn——三相电抗器的额定容量，kvar；K——额定电抗率Qc——电容器组的三相容量，kvar。

单相电抗器的额定容量为三相电抗器的额定容量的三分之一。

额定电流：与电抗器相串联的电容器组的额定电流。

用In表示。

单相电抗器的额定电流按下列（3.1）式计算：In=Sn/Un…………………………………（3.1）式中：In——额定电流，A；Sn——单相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

三相电抗器的额定电流按下列（3.2）式计算：n=Sn/（3Un）………………….…………（3.2）式中：In——额定电流，A；Sn——三相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

额定电抗：电抗器通过工频额定电流时的电抗值。

用Xn表示。

电抗器额定电抗按下列（4）式计算：Xn=1000 Un/In (4)式中：Xn——额定电抗，Ω；Un——额定端电压，kV；In——额定电流，A。

冷却方式的标志:干式空心电抗器，采用空气自然循环冷却方式时，以字母AN表示。

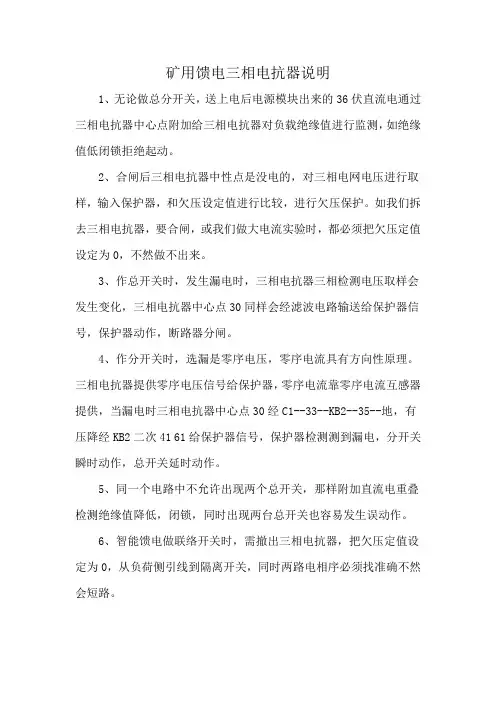

矿用馈电三相电抗器说明
1、无论做总分开关，送上电后电源模块出来的36伏直流电通过三相电抗器中心点附加给三相电抗器对负载绝缘值进行监测，如绝缘值低闭锁拒绝起动。

2、合闸后三相电抗器中性点是没电的，对三相电网电压进行取样，输入保护器，和欠压设定值进行比较，进行欠压保护。

如我们拆去三相电抗器，要合闸，或我们做大电流实验时，都必须把欠压定值设定为0，不然做不出来。

3、作总开关时，发生漏电时，三相电抗器三相检测电压取样会发生变化，三相电抗器中心点30同样会经滤波电路输送给保护器信号，保护器动作，断路器分闸。

4、作分开关时，选漏是零序电压，零序电流具有方向性原理。

三相电抗器提供零序电压信号给保护器，零序电流靠零序电流互感器提供，当漏电时三相电抗器中心点30经C1--33--KB2--35--地，有压降经KB2二次41 61给保护器信号，保护器检测测到漏电，分开关瞬时动作，总开关延时动作。

5、同一个电路中不允许出现两个总开关，那样附加直流电重叠检测绝缘值降低，闭锁，同时出现两台总开关也容易发生误动作。

6、智能馈电做联络开关时，需撤出三相电抗器，把欠压定值设定为0，从负荷侧引线到隔离开关，同时两路电相序必须找准确不然会短路。

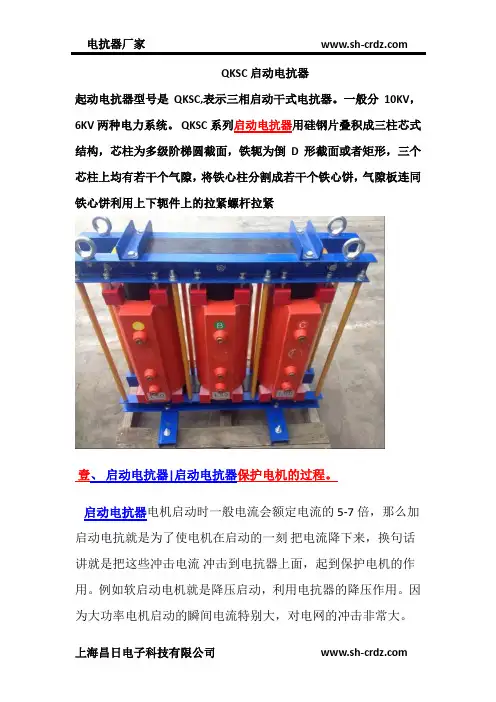

QKSC启动电抗器起动电抗器型号是QKSC,表示三相启动干式电抗器。

一般分10KV，结构，芯柱为多级阶梯圆截面，铁轭为倒D形截面或者矩形，三个芯柱上均有若干个气隙，将铁心柱分割成若干个铁心饼，气隙板连同铁心饼利用上下轭件上的拉紧螺杆拉紧动电抗就是为了使电机在启动的一刻把电流降下来，换句话讲就是把这些冲击电流冲击到电抗器上面，起到保护电机的作用。

例如软启动电机就是降压启动，利用电抗器的降压作用。

因为大功率电机启动的瞬间电流特别大，对电网的冲击非常大。

起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。

QKSC型干式铁芯起动电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。

2.启动电抗器铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。

3.启动电抗器线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，电抗器能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

启动电抗器|电机专用启动电抗器-QKSC启动电抗器用途交流异步电动机在额定电压下起动时，初始起动电流将是很大的，往往超过额定电流的许多倍，为了降低起动电流，减少对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器，交流电动机的起动过程时间很短，一般数秒钟至一分钟左右，起动后就降压起动用的电抗器切除。

启动电抗器接线方式(1).额定电压(2).额定电流(3).额定电抗(4).每次起动运行时间，连续起动运行次数(5).起动与冷却周期(6).使用条件（户内）(7).根据起动电抗器的应用所要求的其他性能数据应在合同中注明1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小，具有重量轻、占空间小，结构简单、安装方便等特点。

高压电抗器|CKSC-30/6-6%|补偿柜专用电抗器C KSC系列电抗器是用于高压无功补偿柜里面的重要元件之一我们共同认识一下高压电抗器的作用高压用于 3.3KV,6KV 10KV 可以说高压10000V 都称为意义上的高压里面通过的是交流，与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。

通常有5~6%电抗器，属于高感值电抗器。

高压电抗器用途是什么该产品与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所CKSC-30/6-6% 全称是6KV三相高压环氧浇注电抗器电抗器容量是30KVAR高压指的是6KV系统电容柜补偿的容量是500KVARCKSC中的S代表的是三相电抗器如果是D 代表单相电抗器6指的是电抗率，常用的电抗率有1% 6% 7% 12% 14%等壹，以下是我公司CKSC-30/6-6%规格参数型式串联电抗电抗率6%容量30Kvar联结-电压6kV电流43.7A相数三相频率50Hz冷却方式自冷耐压42000V产地上海品牌昌日贰，CKSC-30/6-6%电抗器外形示意图参，CKSC-30/6-6% 全称是10KV三相高压环氧浇注电抗器使用场合补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所肆，CKSC-30/6-6%型号意义伍，CKSC-30/6-6% 全称是10KV三相高压环氧浇注电抗器使用环境特点1.眀拔高度不超过2000米。

2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。

3.栀围无有害气体，无易燃易爆物品。

4.栀围环境应有良好的通风条件。

陆，CKSC-30/6-6%性能及技术参数1.可用于系统电压为：6kV、10kV、10.5kV、11kV。

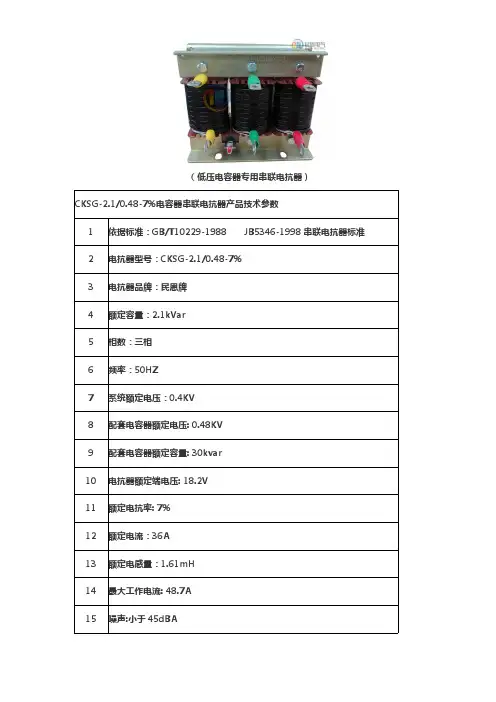

三相串联电抗器CKSG-2.1/0.45 7% 30KVAR电容电抗器产品名称：电容器专用三相串联/滤波电抗器规格型号：CKSG-2.1/0.45-7% 系统电压：400V电容器型号：0.45-30-3 电抗率：7%电容器电压：450V其他电压如：250V、280V、300V、400V、450V、480V、525V、690V、750V等均可定制。

其他电抗率：1%、4.5%、6%、7%、12%、13%、14%等均可定制上海昌日电子科技有限公司是一家集产品研发、制造、销售、服务为一体的高科技企业，公司产品分为两大系列：变频器配套元件系列输入电抗器、输出电抗器、直流电抗器、滤波器、制动单元、制动电阻。

高低压补偿柜元件系列高低压电抗器、高低压变压器、高低压电容器、补偿控制器、复合开关、高低压无功功率补偿装置等公司严格按照国家标准贯彻实施，保证了产品高可靠性，保证客户买的放心，用得安心。

低压串联电抗器主要用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、交流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电器设备的安全运行。

电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

低压电容器按外形分椭圆形、长方形、圆柱形等。

按补偿方式不同又可分为单相电容器、三相电容器、分相补偿电容器。

按使用的环境不同又可分为普通的自愈式电容器、耐高温电容器、抗谐波全膜电容器等，其中抗谐波电容器是针对使用环境电流大、谐波复杂、合闸频繁、合闸涌流很大，导致产品发热而容易损坏的特点而专门设计的产品，和普通电容器相比其寿命是其5倍以上高压串联电抗器是电力系统无功补偿装置的重要配套设备，电力电容器与电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电容器及其他设备的安全运行起到较大的作用。

该滤波电抗器用于低压滤波补偿柜中，与并联电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。

低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。

滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

接入串联电抗器，电容器电压升高系数-K=1d 1如K=7%1.0610.061≈-d =即运行电压升高7%，工作电流也随之大约7%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

串联电抗器型号CKSG-3.5/0.48-7%型式Type低压串联电抗器电抗率Reactor 7%电抗器容量Rated power 3.5kvar 联结Connection 串联电压Se.Vol0.48KV 电流Se.Cur 60.14A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 1.027mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量50kvar 4配套电容电压0.48KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-3.5/0.48-7%串联电抗器型号含义（标示图）CK S G-3.5/0.48-7%额定电抗率7%（抑制5次7次谐波）系统额定电压0.48KV额定容量 3.5kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到7%或者7%。

BKSC高压三相并联电抗器一、概述并联电抗器用于补偿线路的电容性充电电流，限制系统工频高压的升高和操作过电压，从而降低系统的绝缘水平，保证线路的可靠运行，随着我国城市规模的不断扩大及城市电网的对电容行充电电流急剧增大，为降低系统工频电压的升高和系统绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，在高压及超高压远距离输电系统中广泛应用并联电抗器，因此高压并联电抗器在城市配电网中得到较为普遍的应用。

二、性能指标技术参数1、超载能力：1.35倍额定电流下连续运行。

2、热稳定性能：能耐受额定电抗率的倒数倍电流，时间为25S。

3、动稳定性质：能耐受热稳定电流的2.55倍，时间为0.55，无任何热的机械操作损伤。

4、温升：线圈平均温升≤75（电阻法）5、执行标准：GB10229-88(电抗器）三、产品特点主要连接在10KV-500KV变电站的低压侧，通过主要变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定，并联电抗器里面铜鼓的是交流电流，与系统并联使用，它的作用是补偿系统因厂电缆而引起的容抗，还保护电容器因谐波产生的爆炸和损坏。

通常与电容组并联使用，连续调节电抗电流，该类分空心和铁芯两种电抗器。

1.铁芯并联电抗器：采用优质进口冷轧矽钢片精致而成，具有体积小、温升低、无噪音等特点，产品规格电流从1A-10KA，电压从110V-50KV。

2.空心并联电抗器1）干式空心电抗器的无油结构，杜绝了油侵产品漏油、易燃的事故隐患。

防火阻燃，安全。

2）没有铁芯，不存在磁铁饱和问题，故其电感值线性度好。

3）采用多层绕组联的筒形结构，个包封间用引拔条隔开形成通气道，散热性好。

4）选用小截面圆导线股平行绕制，其涡流损耗和漏磁损耗小。

5）每根导线表面绝缘采用聚酯薄膜多层半叠包，具有很高的绝缘强度。

6）绕组用侵渍环氧绝缘胶的玻璃纤维严密绕包，并经高温固化后形成一个刚性体，其机械强度高，能耐受短路电流的冲击而不损坏，动稳定性好。

一、引言在电力系统中，为了维护系统的稳定运行和提高电能质量，通常需要接入一些电力电子设备和电气设备来平衡电力系统的各种电参数。

其中，电抗器是一种用于调节电路电抗的电器元件，能够在电力系统中发挥重要作用。

关于电抗器，常见的有三相五柱电抗器和三相四柱电抗器两种类型，本文将对这两种电抗器进行介绍和比较。

二、三相五柱电抗器的概念三相五柱电抗器是指在三相电力系统中，通过五根铁芯来构成的电抗器。

在实际使用中，通常会采用三相三柱设计，在这样的电抗器中，每相的三个线圈分别与电力系统的三个相相连，从而构成一个稳定的电抗器。

1. 三相五柱电抗器的结构三相五柱电抗器通常由三个主要部分组成：铁芯、线圈和外壳。

铁芯是电抗器的主要组成部分，用于承担磁场的传导和传递；线圈则是通电通流的主要部分，通过线圈，电抗器能够实现对电路电抗值的调节；外壳则是用于保护电抗器内部结构，防止外界环境对电抗器的影响。

2. 三相五柱电抗器的原理三相五柱电抗器的基本工作原理是利用铁芯上的磁通量来调节电路的电感值，从而改变电路的电抗值。

当电抗器受到电力系统的电流激励时，铁芯内部会产生磁通量，通过调节线圈的参数和结构，可以实现对电路电抗值的精确控制。

三、三相四柱电抗器的概念三相四柱电抗器是指在三相电力系统中，通过四根铁芯来构成的电抗器。

与三相五柱电抗器相比，三相四柱电抗器在结构上存在一定的差异，同时在工作原理和应用领域上也有所不同。

1. 三相四柱电抗器的结构三相四柱电抗器的结构相对简单，由四个主要部分组成：铁芯、线圈、外壳和运行机构。

与三相五柱电抗器相比，三相四柱电抗器省略了一部分铁芯，因此在结构上更为简洁。

2. 三相四柱电抗器的原理三相四柱电抗器的工作原理基本与三相五柱电抗器相似，其通过调节铁芯和线圈的参数来实现对电路的电抗值的调节，从而影响电力系统的各种参数。

四、三相五柱电抗器与三相四柱电抗器的比较通过以上对三相五柱电抗器和三相四柱电抗器的介绍，可以对这两种电抗器进行一定的比较。

我公司专业生产高压串联电抗器，低压串联电抗器，变频器输入电抗器，变频器输出电抗器，变频器直流电抗器，滤波电抗器,变压器，滤波器，制动单元，电阻等等！以下是我公司部分电抗器的型号，如需要详细资料或购买电抗器请拨打下方电话，或者加我用户名QQ，希望我的产品能够给您带来运气和财富。

期待与您合作！淘宝店址：/高压串联电抗器型号CKSC-1/10-6串联电抗器CKSC-3/10-6串联电抗器CKSC-4.5/10-6串联电抗器CKSC-6/10-6串联电抗器CKSC-9/10-6串联电抗器CKSC-12/10-6串联电抗器CKSC-18/10-6串联电抗器CKSC-27/10-6串联电抗器CKSC-30/10-6串联电抗器CKSC-36/10-6串联电抗器CKSC-45/10-6串联电抗器CKSC-48/10-6串联电抗器CKSC-54/10-6串联电抗器CKSC-60/10-6串联电抗器销售TEL:150********Liu KaiCKSC-72/10-6串联电抗器CKSC-90/10-6串联电抗器CKSC-108/10-6串联电抗器CKSC-126/10-6串联电抗器CKSC-144/10-6串联电抗器CKSC-150/10-7串联电抗器CKSC-180/10-6串联电抗器CKSC-200/10-6串联电抗器CKSC-216/10-6串联电抗器CKSC-240/10-6串联电抗器CKSC-252/10-6串联电抗器CKSC-288/10-6串联电抗器CKSC-360/10-6串联电抗器CKSC-400/10-6串联电抗器CKSC-480/10-6串联电抗器CKSC-500/10-6串联电抗器CKSC-1/10-6%高压串联电抗器CKSC-3/10-6%高压串联电抗器CKSC-6%/10-6%高压串联电抗器CKSC-9/10-6%高压串联电抗器CKSC-12/10-6%高压串联电抗器CKSC-18/10-6%高压串联电抗器CKSC-24/10-6%高压串联电抗器CKSC-30/10-6%高压串联电抗器CKSC-36%/10-6%高压串联电抗器CKSC-45/10-6%高压串联电抗器CKSC-54/10-6%高压串联电抗器CKSC-6%0/10-6%高压串联电抗器CKSC-72/10-6%高压串联电抗器CKSC-90/10-6%高压串联电抗器CKSC-108/10-6%高压串联电抗器CKSC-120/10-6%高压串联电抗器CKSC-144/10-6%高压串联电抗器CKSC-180/10-6%高压串联电抗器CKSC-216//10-6%高压串联电抗器CKSC-240/10-6%高压串联电抗器CKSC-30/6-5高压串联电抗器CKSC-36/6-6高压串联电抗器CKSC-54/6-6高压串联电抗器CKSC-60/6-5高压串联电抗器CKSC-72/6-6高压串联电抗器CKSC-75/6-5高压串联电抗器CKSC-90/6-6高压串联电抗器CKSC-120/6-5高压串联电抗器CKSC-144/6-6高压串联电抗器CKSC-180/6-5高压串联电抗器CKSC-200/6-5高压串联电抗器CKSC-216/6-6高压串联电抗器CKSC-240/6-6高压串联电抗器CKSC-90/10-4.5高压串联电抗器CKSC-108/10-4.5高压串联电抗器CKSC-120/10-6高压串联电抗器CKSC-135/10-4.5高压串联电抗器CKSC-144/10-6高压串联电抗器CKSC-162/10-4.5高压串联电抗器CKSC-180/10-4.5高压串联电抗器CKSC-180/10-6高压串联电抗器CKSC-189/10-4.5高压串联电抗器CKSC-216/10-4.5高压串联电抗器CKSC-225/10-4.5高压串联电抗器CKSC-240/10-6高压串联电抗器CKSC-240/10-12高压串联电抗器CKSC-243/10-6高压串联电抗器CKSC-252/10-6高压串联电抗器CKSC-270/10-4.5高压串联电抗器CKSC-288/10-6高压串联电抗器CKSC-288/10-12高压串联电抗器CKSC-300/10-6高压串联电抗器CKSC-324/10-4.5高压串联电抗器CKSC-324/10-6高压串联电抗器CKSC-351/10-4.5高压串联电抗器CKSC-360/10-4.5高压串联电抗器CKSC-360/10-6高压串联电抗器CKSC-360/10-12高压串联电抗器CKSC-432/10-6高压串联电抗器CKSC-432/10-12高压串联电抗器CKSC-450/10-4.5高压串联电抗器CKSC-468/10-6高压串联电抗器CKSC-480/10-6高压串联电抗器CKSC-480/10-12高压串联电抗器CKSC-576/10-12高压串联电抗器CKSC-600/10-6高压串联电抗器CKSC-600/10-12高压串联电抗器CKSC-648/10-12高压串联电抗器CKSC-720/10-12高压串联电抗器CKSC-864/10-12高压串联电抗器CKSC-936/10-12高压串联电抗器CKSC-960/10-12高压串联电抗器CKSC-1200/10-12高压串联电抗器CKSC-360/35-6高压串联电抗器CKSC-432/35-12高压串联电抗器CKSC-600/35-6高压串联电抗器CKSC-720/35-12高压串联电抗器CKSC-864/35-12高压串联电抗器CKSC-1200/35-12高压串联电抗器低压串联电抗器型号CKSG-0.3/0.4-6低压串联电抗器CKSG-0.6/0.4-6低压串联电抗器CKSG-0.72/0.4-6低压串联电抗器CKSG-0.84/0.4-6低压串联电抗器CKSG-0.9/0.4-6低压串联电抗器CKSG-0.96/0.4-6低压串联电抗器CKSG-1.2/0.4-6低压串联电抗器CKSG-1.44/0.4-6低压串联电抗器CKSG-1.5/0.4-6低压串联电抗器CKSG-1.68/0.4-6低压串联电抗器CKSG-1.8/0.4-7低压串联电抗器CKSG-1.92/0.4-6低压串联电抗器CKSG-2.16/0.4-6低压串联电抗器CKSG-2.4/0.4-6低压串联电抗器CKSG-2.7/0.4-6低压串联电抗器CKSG-3.0/0.4-6低压串联电抗器CKSG-3.6/0.4-6低压串联电抗器CKSG-4.32/0.4-6低压串联电抗器CKSG-4.8/0.4-6低压串联电抗器CKSG-5.4/0.4-6低压串联电抗器CKSG-6.0/0.4-6低压串联电抗器CKSG-7.2/0.4-6低压串联电抗器CKSG-10.8/0.4-6低压串联电抗器CKSG-0.6/0.45-6%低压串联电抗器CKSG-0.9/0.45-6%低压串联电抗器CKSG-1.2/0.45-6%低压串联电抗器CKSG-1.5/0.45-6%低压串联电抗器CKSG-1.8/0.45-6%低压串联电抗器CKSG-2.4/0.45-6%低压串联电抗器CKSG-3.0/0.45-6%低压串联电抗器CKSG-3.6/0.45-6%低压串联电抗器CKSG-4.8/0.45-6%低压串联电抗器CKSG-6.0/0.45-6%低压串联电抗器CKSG-0.3/0.4-6%低压串联电抗器CKSG-0.45/0.4-6%低压串联电抗器CKSG-0.6%/0.4-6%低压串联电抗器CKSG-0.72/0.4-6%低压串联电抗器CKSG-0.84/0.4-6%低压串联电抗器CKSG-0.9/0.4-6%低压串联电抗器CKSG-0.96%/0.4-6%低压串联电抗器CKSG-1.2/0.4-6%低压串联电抗器CKSG-1.44/0.4-6%低压串联电抗器CKSG-1.6%8/0.4-6%低压串联电抗器CKSG-1.8/0.4-7低压串联电抗器CKSG-1.92/0.4-6%低压串联电抗器CKSG-2.16%/0.4-6%低压串联电抗器CKSG-2.4/0.4-6%低压串联电抗器CKSG-2.7/0.4-6%低压串联电抗器CKSG-3.0/0.4-6%低压串联电抗器CKSG-3.6%/0.4-6%低压串联电抗器CKSG-4.32/0.4-6%低压串联电抗器CKSG-4.8/0.4-6%低压串联电抗器CKSG-5.4/0.4-6%低压串联电抗器CKSG-6%.0/0.4-6%低压串联电抗器CKSG-7.2/0.4-6%低压串联电抗器CKSG-9.0/0.4-6%低压串联电抗器CKSG-10.8/0.4-6%低压串联电抗器CKSG-0.6/0.4-12%低压串联电抗器CKSG-0.9/0.4-12%低压串联电抗器CKSG-1.2/0.4-12%低压串联电抗器CKSG-1.44/0.4-12%低压串联电抗器CKSG-1.8/0.4-12%低压串联电抗器CKSG-1.92/0.4-12%低压串联电抗器CKSG-2.4/0.4-12%低压串联电抗器CKSG-2.88/0.4-12%低压串联电抗器CKSG-3.0/0.4-12%低压串联电抗器CKSG-3.36/0.4-12%低压串联电抗器CKSG-3.6/0.4-12%低压串联电抗器CKSG-3.84/0.4-12%低压串联电抗器CKSG-4.32/0.4-12%低压串联电抗器CKSG-4.8/0.4-12%低压串联电抗器CKSG-5.4/0.4-12%低压串联电抗器CKSG-6.0/0.4-12%低压串联电抗器CKSG-7.2/0.4-12%低压串联电抗器CKSG-8.64/0.4-12%低压串联电抗器CKSG-9.6/0.4-12%低压串联电抗器CKSG-10.8/0.4-12%低压串联电抗器CKSG-12.0/0.4-12%低压串联电抗器CKSG-14.4/0.4-12%低压串联电抗器CKSG-18.0/0.4-12%低压串联电抗器CKSG-21.6/0.4-12%低压串联电抗器CKSG-24.0/0.4-12%低压串联电抗器输入电抗器型号ACL-5/4.4输入电抗器ACL-10/4.4输入电抗器ACL-15/4.4输入电抗器ACL-20/4.4输入电抗器ACL-30/4.4输入电抗器ACL-40/4.4输入电抗器ACL-50/4.4输入电抗器ACL-60/4.4输入电抗器ACL-80/4.4输入电抗器ACL-110/4.4输入电抗器ACL-150/4.4输入电抗器ACL-200/4.4输入电抗器ACL-250/4.4输入电抗器ACL-300/4.4输入电抗器ACL-350/4.4输入电抗器ACL-400/4.4输入电抗器ACL-500/4.4输入电抗器ACL-560/4.4输入电抗器ACL-800/4.4输入电抗器ACL-1000/4.4输入电抗器ACL-1200/4.4输入电抗器ACL-1500/4.4输入电抗器ACL-1600/4.4输入电抗器输出电抗器型号OCL-5A输出电抗器OCL-5A输出电抗器OCL-10A输出电抗器OCL-15A输出电抗器OCL-15A输出电抗器OCL-20A输出电抗器OCL-30A输出电抗器OCL-40A输出电抗器OCL-50A输出电抗器OCL-60A输出电抗器OCL-80A输出电抗器OCL-110A输出电抗器OCL-125A输出电抗器OCL-150A输出电抗器OCL-250A输出电抗器OCL-275A输出电抗器OCL-330A输出电抗器OCL-450A输出电抗器OCL-500A输出电抗器OCL-510A输出电抗器OCL-540A输出电抗器OCL-625A输出电抗器OCL-800A输出电抗器OCL-1000A输出电抗器OCL-1100A输出电抗器直流电抗器电抗器型号DCL-3-28直流电抗器DCL-6-11直流电抗器DCL-12-6.3直流电抗器直流电抗器DCL-23-3.6直流电抗器DCL-30-2.0直流电抗器DCL-40-1.3直流电抗器DCL-50-1.1直流电抗器DCL-60-0.8直流电抗器DCL-75-0.7直流电抗器DCL-95-0.54直流电抗器DCL-110-0.45直流电抗器DCL-160-0.36直流电抗器DCL-180-0.33直流电抗器DCL-250-0.26直流电抗器DCL-300-0.18直流电抗器DCL-340-0.17直流电抗器DCL-450-0.15直流电抗器DCL-500-0.10直流电抗器DCL-560-0.11直流电抗器DCL-700-0.062直流电抗器DCL-800-0.055直流电抗器DCL-1000-0.05直流电抗器启动电抗器型号QKSG-410/6启动电抗器QKSG-520/6启动电抗器QKSG-580/6启动电抗器QKSG-660/6启动电抗器QKSG-740/6启动电抗器QKSG-830/6启动电抗器QKSG-920/6启动电抗器QKSG-1040/6启动电抗器QKSG-1160/6启动电抗器QKSG-1310/6启动电抗器QKSG-1480/6启动电抗器QKSG-1660/6启动电抗器QKSG-1850/6启动启动电抗器QKSG-2310/6 QKSG-2590/6启动电抗器QKSG-410/10启动电抗器QKSG-460/10启动电抗器QKSG-520/10启动电抗器QKSG-580/10启动电抗器QKSG-660/10启动电抗器QKSG-740/10启动电抗器QKSG-920/10启动电抗器QKSG-1040/10启动电抗器QKSG-1160/10启动电抗器QKSG-1310/10启动电抗器QKSG-1480/10启动电抗器QKSG-1660/10启动电抗器QKSG-1850/10启动电抗器QKSG-2070/10启动电抗器QKSG-2310/10启动电抗器QKSG-2590/10启动电抗器产品名称型号规格BK系列控制变压器BK-25VABK-50VA控制变压器BK-100VA控制变压器BK-150VA控控制变压器制变压器BK-200VA控制变压器BK-250VA控制变压器BK-300VA控制变压器BK-400VA控制变压器BK-500VA控制变压器BK-1000VA控制变压器BK-1500VA控制变压器BK-2000VA控制变压器BK-2500VA控制变压器BK-3000VA控制变压器BK-4000VA控制变压器BK-5000VA控制变压器BK-7000VA控制变压器BK-8000VA控制变压器BK-10KVA控制变压器BK-15KVA控制变压器BK-20KVA控制变压器BK-25KVA控制变压器BK-30KVA控制变压器BK-40KVA控制变压器BK-50KVA控制变压器BK-60KVA控制变压器BK-80KVA控制变压器BK-100KVA控制变压器BKC系列机床控制变压器BKC-25VA BKC-50VA控制变压器BKC-150VA控制变压器BKC-200VA控制变压器BKC-250VA控制变压器BKC-300VA控制变压器BKC-500VA控制变压器JBK系列机床控制变压器JBK-40VAJBK-63VA控制变压器JBK-100VA控制变压器JBK-160VA控制变压器JBK-200VA控制变压器JBK-250VA控制变压器产品名称型号规格JBK系列机床控制变压器JBK-300VA机床控制变压器JBK-400VA机床控制变压器JBK-630VA机床控制变压器JBK-1000VA机床控制变压器JBK-1600VA机床控制变压器JBK-2000VA机床控制变压器JBK-2500VA机床控制变压器JBK-3000VA机床控制变压器JBK-4000VA机床控制变压器JBK-5000VA机床控制变压器BZ系列照明、行灯变压器BZ-50HBZ-100HBKZ系列整流装置变压器BKZ-5ABKZ-10ABKZ-20AJMB、DG、BJZ、BZ系列照明、行灯变压器JMB、DG、BJZ、BZ-25VAJMB-50VA行灯变压器JMB-100VA行灯变压器JMB-150VA行灯变压器JMB-200VA行灯变压器JMB-250VA行灯变压器JMB-300VA行灯变压器JMB-400VA行灯变压器JMB-500VA行灯变压器JMB-750VA行灯变压器JMB-1000VA行灯变压器JMB-1500VA行灯变压器JMB-2000VA行灯变压器JMB-2500VA行灯变压器JMB-3000VA行灯变压器JMB-4000VA行灯变压器JMB-5000VA行灯变压器JMB-7000VAJMB-8000VA行灯变压器JMB-10KVA行灯变压器JMB-15KVAJMB-20KVA行灯变压器JMB-30KVA行灯变压器JMB-40KVA行灯变压器JMB-50KVA行灯变压器JMB-60KVAJMB-80KVA行灯变压器JMB-100KVA行灯变压器SG、SBK（ZSG）系列三相干式（整流）变压器SG/SBK-300VA三相干式（整流）变压器SG/SBK-500VA三相干式（整流）变压器SG/SBK-750VA三相干式（整流）变压器SG/SBK-1000VA三相干式（整流）变压器SG/SBK-2000VA三相干式（整流）变压器SG/SBK-3000VA三相干式（整流）变压器SG/SBK-4000VA三相干式（整流）变压器SG/SBK-5000VA三相干式（整流）变压器SG/SBK-6000VA三相干式（整流）变压器SG/SBK-8000VA三相干式（整流）变压器SG/SBK-10KVA三相干式（整流）变压器SG/SBK-15KVA三相干式（整流）变压器SG/SBK-20KVA三相干式（整流）变压器SG/SBK-30KVA三相干式（整流）变压器SG/SBK-40KVA三相干式（整流）变压器SG/SBK-50KVA三相干式（整流）变压器SG/SBK-60KVA三相干式（整流）变压器SG/SBK-80KVA三相干式（整流）变压器SG/SBK-100KVA三相干式（整流）变压器SG/SBK-150KVA三相干式（整流）变压器SG/SBK-200KVA三相干式（整流）变压器SG/SBK-300KVA三相干式（整流）变压器QZB系列自耦变压器QZB-14KWQZB-17KW自耦变压器QZB-20KW自耦变压器QZB-22KW自耦变压器QZB-28KW自耦变压器QZB-30KW自耦变压器QZB-40KW自耦变压器QZB-55KW自耦变压器QZB-75KW自耦变压器QZB-100KW自耦变压器QZB-115KW自耦变压器QZB-135KW自耦变压器QZB-155KW自耦变压器QZB-190KW QZB-225KW自耦变压器QZB-260KW自耦变压器QZB-280KW自耦变压器QZB-300KW自耦变压器大功率稳压器SBW-30KVA大功率稳压器SBW-50KVA大功率稳压器SBW-60KVA大功率稳压器SBW-80KVA大功率稳压器SBW-100KVA大功率稳压器SBW-150KVA大功率稳压器SBW-200KVA大功率稳压器SBW-225KVA大功率稳压器SBW-250KVA大功率稳压器SBW-300KVA大功率稳压器SBW-320KVA大功率稳压器SBW-350KVA大功率稳压器SBW-400KVA大功率稳压器SBW-500KVA大功率稳压器SBW-600KVA大功率稳压器SBW-800KVA大功率稳压器SBW-1000KVA大功率稳压器SBW-1200KVA大功率稳压器SBW-1600KVA大功率稳压器SBW-2000KVA大功率稳压器大功率稳压器单相高精度全自动稳压器TND-0.5KVA单相高精度全自动稳压器TND-1KVA单相高精度全自动稳压器TND-1.5KVA单相高精度全自动稳压器TND-2KVA单相高精度全自动稳压器TND-3KVA单相高精度全自动稳压器TND-5KVA单相高精度全自动稳压器TND-7KVA单相高精度全自动稳压器TND-10KVA单相高精度全自动稳压器TND-10KVA单相高精度全自动稳压器TND-15KVA单相高精度全自动稳压器TND-20KVA单相高精度全自动稳压器TND-30KVA单相高精度全自动稳压器三相高精度全自动稳压器TNS-1.5KVA三相高精度全自动稳压器TNS-3KVA三相高精度全自动稳压器TNS-4.5KVA三相高精度全自动稳压器TNS-6KVA三相高三相高精度全自动稳压器精度全自动稳压器TNS-9KVA三相高精度全自动稳压器TNS-15KVA三相高精度全自动稳压器TNS-20KVA三相高精度全自动稳压器TNS-30KVA三相高精度全自动稳压器TNS-45KVATNS-60KVA三相高精度全自动稳压器TNS-100KVA三相高精度全自动稳压器TDGC2J系列单相接触式调压器TDGC2J-0.5KVA单相接触式调压器TDGC2J-1KVA单相接触式调压器TDGC2J-2KVA单相接触式调压器TDGC2J-3KVA单相接触式调压器TDGC2J-5KVA单相接触式调压器TDGC2J-7KVA单相接触式调压器TDGC2J-10KVA单相接触式调压器TDGC2J-15KVA单相接触式调压器TDGC2J-20KVA单相接触式调压器TDGC2J-40KVA单相接触式调压器TDGC2J-50KVA单相接触式调压器TDGC2J-60KVA单相接触式调压器TDGC2系列单相接触式调压器TDGC2-0.2KVA单相接触式调压器TDGC2-0.5KVA单相接触式调压器TDGC2-1KVA单相接触式调压器TDGC2-2KVA单相接触式调压器TDGC2-3KVA单相接触式调压器TDGC2-5KVA单相接触式调压器TDGC2-7KVA单相接触式调压器TDGC2-10KVA单相接触式调压器TDGC2-15KVA单单相接触式调压器TDGC2-30KVA单相接触式调压器TSGC2J系列三相接触式调压器TSGC2J-1.5KVA三相接触式调压器TSGC2J-3KVA三相接触式调压器TSGC2J-6KVA三相接触式调压器TSGC2J-9KVA三相接触式调压器TSGC2J-15KVA三相接触式调压器TSGC2J-20KVA三相接触式调压器TSGC2J-40KVA三相接触式调压器TSGC2J-50KVA三相接触式调压器TSGC2J-60KVA三相接触式调压器TSGC2J-80KVA三相接触式调压器TSGC2J-90KVA三相接触式调压器TSGC2J-100KVA三相接触式调压器TSGC2系列三相接触式调压器TSGC2-1.5KVATSGC2-3KVATSGC2-6KVATSGC2-9KVATSGC2-15KVATSGC2-30KVA制动单元CDBR型号CDBR-4030CCDBR-4045CCDBR-4075CCDBR-4110CCDBR-4160CCDBR-4220CCDBR-4300C 波纹电阻器ＣＭＲB-200300400500600750100012501500200025003000制动电阻箱CMRX-3KW4.5681012.52030304050607080100120制动电阻50W60W80W 100W 120W 150W 200W 300W 400W 500W600W750W 1000W 1200W 1500W 2000WJXL-5JXL-10 JXL-15 JXL-20 JXL-30 JXL-40 JXL-50 JXL-60 JXL-80 JXL-110 JXL-125A JXL-150 JXL-200 JXL-250 JXL-280JXL-400 JXL-500 JXL-600 JXL-800 JXL-1000 JXL-1200 JXL-1400 JXL-1600 JXL-1800CXL-5 CXL-10 CXL-15 CXL-20 CXL-30 CXL-40 CXL-50 CXL-60 CXL-80 CXL-110 CXL-125CXL-200CXL-250CXL-280CXL-300CXL-400CXL-500CXL-560CXL-800CXL-800CXL-1200CXL-1400CXL-1600CXL-1800电容电压525V5次滤波电抗:电抗器型号LKSG-0.4-30/1799滤波电抗器LKSG-0.4-35/1439滤波电抗器LKSG-0.4-45/1199滤波电抗器LKSG-0.4-60/899滤波电抗器LKSG-0.4-75/719滤波电抗器LKSG-0.4-90/600滤波电抗器LKSG-0.4-105/514滤波滤波电抗器电抗器LKSG-0.4-120/450滤波电抗器LKSG-0.4-135/400滤波电抗器LKSG-0.4-150/360滤波电抗器LKSG-0.4-180/300滤波电抗器LKSG-0.4-225/240滤波电抗器LKSG-0.4-270/200滤波电抗器LKSG-0.4-375/174滤波电抗器LKSG-0.4-450/145滤波电抗器LKSG-0.4-525/124滤波电抗器LKSG-0.4-595/109滤波滤波电抗器电抗器LKSG-0.4-670/97滤波电抗器LKSG-0.4-745/87滤波电抗器LKSG-0.4-820/79滤波电抗器LKSG-0.4-895/73滤波电抗器7次滤波电抗:电抗器型号LKSG-0.4-30/921滤波电抗器LKSG-0.4-35/737滤波电抗器LKSG-0.4-45/614滤波电抗器LKSG-0.4-55/461滤波电抗器LKSG-0.4-70/368滤波电抗器LKSG-0.4-85/307滤波电抗器LKSG-0.4-100/263滤波电抗器LKSG-0.4-115/230滤波电抗器LKSG-0.4-130/205滤波电抗器LKSG-0.4-145/184滤波电抗器LKSG-0.4-170/154滤波电抗器LKSG-0.4-210/123滤波电抗器LKSG-0.4-255/102滤波电抗器LKSG-0.4-285/92滤波电抗器11次滤波电抗:电抗器型号滤波电抗器LKSG-0.4-25/395滤波电抗器LKSG-0.4-35/316滤波电抗器LKSG-0.4-40/263滤波电抗器LKSG-0.4-60/197滤波电抗器LKSG-0.4-75/158滤波电抗器LKSG-0.4-85/132滤波电抗器LKSG-0.4-100/113滤波电抗器LKSG-0.4-115/99滤波电抗器LKSG-0.4-130/88滤波电抗器LKSG-0.4-145/79滤波电抗器LKSG-0.4-170/58滤波电抗器LKSG-0.4-210/53滤波电抗器LKSG-0.4-255/44滤波电抗器LKSG-0.4-285/39滤波电抗器型号SG-10隔离了变压器SG-15隔离了变压器SG-20隔离了变压器SG-25隔离了变压器SG-30隔离了变压器SG-40隔离了变压器SG-50隔离了变压器SG-63隔离了变压器SG-80隔离了变压器SG-100隔离了变压器SG-125隔离了变压器SG-160隔离了变压器SG-200隔离了变压器SG-250隔离了变压器SG-315隔离了变压器SG-400隔离了变压器SG-500隔离了变压器SG-630隔离了变压器SG-800隔离了变压器SG-1000隔离了变压器TEL:150********LiuKai。

大庆三相滤波电抗器作•设计依据482V500V1,电抗器总额定容量16.66kvar15.51kvar2,电抗率 4.16% 4.16%3,总电感量0.0577mH0.0619mH4,电容器安装总容量550Kvar550Kvar5,电容器额定电压480v500v6,电容器基波容量383.31Kvar357.31Kvar7,成套装置分四组即:50kvar,100kvar, 200kvar, 200kvar 按安装容量分配：1/2/4/4故需制做四只三相或12只单相电抗器二，电抗器制作要求1.电抗器的绝缘等级660v。

2.电抗器的耐热等级H级。

3.电抗器的额定容量S, 0.7Kvar 。

4.电抗器的电抗率4.16%。

5.电抗器的电感1.995mH。

& 电抗器的额定电流33.2A。

7.电抗器的绝缘耐压5千伏。

三，铁芯计算及材料的选择1硅钢片选用D310取向硅钢片。

2.电抗器容量的确定。

(1)给定无功16.6Kvar求电容量C = 2 109= 忖二一^66109=211.46 F2 fU 2314 500278500000(2)根具电容量求容抗Xc=—106= -106=15.064?c 314 211.46(3)已知容抗和电抗率求电抗XL=0.0416 15.064 =0.6266624 ?(4)求制作电抗器的电感L= XL io3= 0.6266624i03=1.9957mH 314(5)根具电容器的容抗和额定电压求电抗器的流IL=-^=^^=33.2A XC 15.064(6)求制作电抗器的容量Q= IV10 3=33.2 2110 3=0.7kvar2.铁芯柱截面积的选择。

⑴按0.7Kvar计算铁芯柱的截面积。

(按三相变压器计算) 直径D= kd 4 = 69 x 4 0.7 = 6.31cm (KD-经验数据)2铁芯柱圆截面积S = X 631= 3.14 X 9.55 = 31 cm22电抗器的电压V = P宁I = 0.7 - 33.2 = 21V一、硅钢片宽度的选择1硅钢片宽度尺寸的计算E =( 2.6-2.9 ) LI 2= 2.9 0.0019957 33.22= 4.3cm 取4.82铁心厚度尺寸的计算(1)净厚度B = S—E= 31 cm2—4.8cm= 6.5 cm硅钢片数为：6.5—0.27 = 240片⑵铁心厚度B s = B—K= 6.5 cm —0.91 = 7.15 cm二、绕组匝数w和气隙的计算1. 绕组匝数的计算w⑴ w = u 104= 4 = 32 匝4.44fBSK d 4.44 50 1 31 0.932. 线圈高度及厚度计算。

实用标准文案
电抗器技术参数
2010-01-27 15:40
额定频率：50Hz 相数：单相或三相
系统额定电压：6、10、35kV
额定电抗率，建议优先从下列数值中选取
0.1％、0.3％、0.5％、1％，主要用于限制合闸涌流
4.5％、5％、6％，用于限制合闸涌流和抑制5次及以上谐波
12％、13％，用于限制合闸涌流和抑制3次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5％的电抗器的电抗值的容许偏差为0～＋5％；K≤1％的电抗器，其值为0～＋10％
对于三相电抗器或由单相电抗器组成的三相电抗器组，每相电抗值不超过三相平均值的±2％
铁芯电抗器及K≤1％的空心电抗器能承受25倍额定电流持续2s的作用，而不产生任何热的和机械的损伤；
产品特点
采用专用计算机辅助软件设计(自己根据实践设计)，可根据客户要求，快速精准的确定产品的结构及参数；
合理的结构设计，冲击电位分布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、损耗低、寿命长、温升低
铁芯电抗器线圈采用环氧树脂浇注，具有很高的动、热稳定性，绝缘强度好，机械强度高、可靠性高、漏磁少、局放低、体积小，非常适合于放置于柜内
精彩文档。
