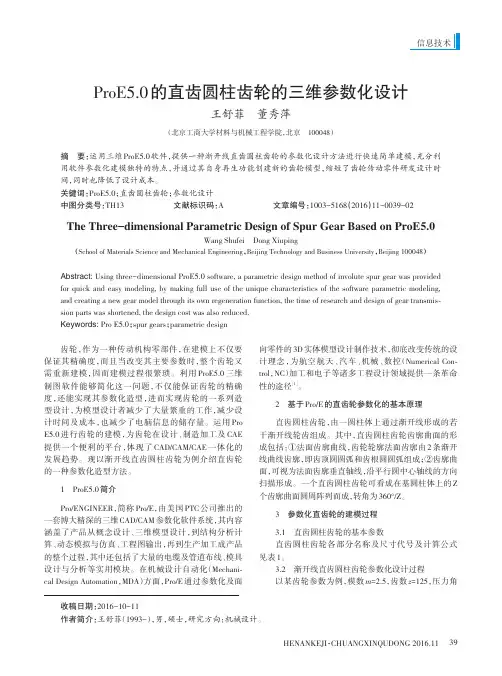

HENANKEJI·CHUANGXINQUDONG 2016.11ProE5.0的直齿圆柱齿轮的三维参数化设计王舒菲董秀萍（北京工商大学材料与机械工程学院，北京100048）摘要：运用三维ProE5.0软件，提供一种渐开线直齿圆柱齿轮的参数化设计方法进行快速简单建模，充分利用软件参数化建模独特的特点，并通过其自身再生功能创建新的齿轮模型，缩短了齿轮传动零件研发设计时间，同时也降低了设计成本。
关键词：ProE5.0；直齿圆柱齿轮；参数化设计中图分类号：TH13文献标识码：A 文章编号：1003-5168（2016）11-0039-02The Three-dimensional Parametric Design of Spur Gear Based on ProE5.0Wang Shufei Dong Xiuping（School of Materials Science and Mechanical Engineering ，Beijing Technology and Business University ，Beijing 100048）Abstract:Using three-dimensional ProE5.0software,a parametric design method of involute spur gear was provided for quick and easy modeling,by making full use of the unique characteristics of the software parametric modeling,and creating a new gear model through its own regeneration function,the time of research and design of gear transmis⁃sion parts was shortened,the design cost was also reduced.Keywords:Pro E5.0；spur gears ；parametric design 齿轮，作为一种传动机构零部件，在建模上不仅要保证其精确度，而且当改变其主要参数时，整个齿轮又需重新建模，因而建模过程很繁琐。
基于PRO/E WILDFIRE 5.0直齿齿轮参数化建模齿轮是一种广泛应用的非常重要的机械零件之一，广泛应用于传动、变速等方面。
在设计齿轮时，会牵涉到齿轮的建模，如果能将齿轮建模参数化，会为设计节省大量的时间且提高准确性，下面具体介绍基于PRO/E WILDFIRE5.0参数化建模的过程。
说明齿轮是一种参数化的零件，一个直齿轮的形状，可以由它的模数、齿数、压力角、齿顶高系数、顶隙系数以及齿宽完全确定。
只要修改这些参数的数值，就可以改变齿轮的形状。
步骤1，创建新文件。
单击“文件”工具栏中的按钮，或者单击【文件】→【新建】，系统弹出“新建”对话框，输入所需要的文件名“straight_gear”，取消“使用缺省模板”选择框后，单击【确定】，系统自动弹出“新文件选项”对话框，在“模板”列表中选择“mmns_part_solid”选项，单击【确定】，系统自动进入零件环境。
步骤2，设置齿轮参数。
在主菜单中，单击【工具】→【参数】后，系统弹出“参数”对话框，如图1-1所示。
图1-1“参数”对话框在“参数”对话框中，单击按钮，依次将齿轮的参数添加至“参数”列表框中，完成后，单击【确定】。
齿轮的各个参数如表1所示。
表1齿轮参数参数名称类型数值说明M实数2模数Z整数25齿数ALPHA实数20压力角HAX实数1齿顶高系数CX实数0.25顶隙系数B实数30齿厚HA实数齿顶高HF实数齿根高X实数0.3变位系数DA实数齿顶圆直径DF实数齿根圆直径DB实数基圆直径D实数分度圆直径S实数分度圆弦齿厚说明我国的国家标准中规定，压力角为20°，齿顶高系数为1，齿隙系数为0.25。
所以只需要模数、齿数及宽度三个数值，就可以完全确定一个齿轮的形状了。
步骤3，绘制齿轮的基本圆。
在“基准”工具栏中单击按钮，打开“草绘”对话框。
选择FRONT平面作为草绘平面后，绘制任意尺寸的四个同心圆，如图1-2所示。
完成后单击按钮，退出草绘环境。
PROE画直齿轮简单步骤PROE（Pro/ENGINEER）是Parametric Technology Corporation （PTC）开发的三维计算机辅助设计（CAD）软件，广泛应用于制造业。
在PROE中，绘制直齿轮的步骤如下：步骤1：新建一个零部件在PROE的操作界面中，点击“文件”-“新建”-“零部件”，新建一个零部件文件。
步骤2：绘制基础轮廓在绘制直齿轮之前，首先需要绘制基础轮廓。
通过选择“图元绘制”工具栏中的圆形工具，绘制一个圆来代表齿轮的外径。
然后，绘制一个小圆来代表齿轮的内径。
这两个圆的中心位置应相同。
步骤3：创建齿形选择“表达式”工具栏中的“螺旋线”命令创建齿形。
首先，定义齿数、齿轮直径、齿距等参数。
然后，选择两个圆的中心为坐标原点和一个点，点击鼠标左键绘制螺旋线。
根据定义的参数和齿轮几何关系，螺旋线会自动绘制为齿形。
步骤4：切割齿形在齿形创建完成后，选择“插入”-“切割”命令将齿形切割出来。
选择绘制的齿形线作为剖面，选择要进行切割的对象，然后点击鼠标左键完成切割。
步骤5：创建孔和轴在直齿轮中，通常需要一个孔来安装在轴上。
选择“绘制”-“穿孔”命令，绘制一个圆形孔作为轴的连接点。
选择一个表达式作为孔径，以确保孔的尺寸与轴的尺寸一致。
步骤6：添加其它特征根据需求，可以添加其它一些特征，如倒角、圆角等。
选择“倒角”或“圆角”命令，选择要添加特征的边或面，定义倒角或圆角的尺寸。
通过添加这些特征，可以提高齿轮的强度和耐久性。
步骤7：施加材质属性为了使零件模型更加真实，可以施加材质属性。
选择“外观”-“材料”命令，从材料库中选择合适的材质。
点击鼠标左键将选定的材质应用到齿轮上。
步骤8：完成绘制完成齿轮的绘制后，可以保存文件并输出到其他文件格式，如.STL、STEP等。
选择“文件”-“保存”命令，设置文件的存储路径和名称，点击保存按钮即可。
以上就是使用PROE绘制直齿轮的简单步骤。
通过以上步骤，可以在PROE中绘制直齿轮并加入一些特征，使模型更加真实和准确。
