高速公路高坡便桥设计方案和计算书

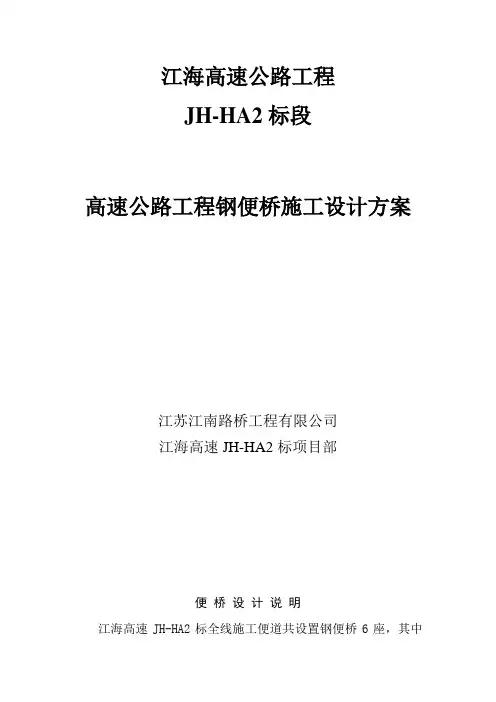

江海高速公路工程JH-HA2标段高速公路工程钢便桥施工设计方案江苏江南路桥工程有限公司江海高速JH-HA2标项目部便桥设计说明江海高速JH-HA2标全线施工便道共设置钢便桥6座，其中飞跃河采用单跨上承式贝雷架拼装，护焦港河、红旗河、拥家港河钢便桥采用两跨上承式贝雷架拼装，曲雅河采用三跨上承式贝雷架拼装，下部结构采用松木桩群桩基础。

具体设计方案如下：一、便桥结构及设计荷载1、便桥设计荷载：考虑便桥上部结构自重、及50T车辆通行。

2、设计依据：《基础工程》（人民交通出版社）《装配式公路钢桥多用途使用手册》（人民交通出版社）《建筑结构静力计算手册（第二版）》3、上部结构：钢桥采用“上承式”方法搭设，用6片321型贝雷桁架组成上承式便桥主体，采用标准通行宽度4000（mm），贝雷钢桥的桁架及其部件等均采用标准配置。

桥面横铺用150*150(mm)方木铺成桥面，两边用护轮木固定。

车道板采用4000*200*70(mm)木板纵向平行铺设, 覆盖5000*750*8(mm)钢板加固，两边护栏采用圆钢管，1.2米高。

荷载布置便桥总宽4米，用6片321型贝雷桁架组成上承式便桥主体单片贝雷：I=250497.2 cm4，E=2×105MPa，W=3578.5cm3［M］=788.2Kn·m, ［Q］=245.2KN则：动载：按通载车辆要求50T（500KN）计，前后轴距4米，后轴距1. 4米，前动压力为：60 KN，后动压力为：220 +220KN；静载：贝雷主梁及桥面系：每片贝雷长3米、高1. 5米、重287㎏（含支撑、销子等），桥面系考虑增加1.2的系数计算，则：q=nMg/L=6×287×10×1.2/3/1000=6.88KN/m动载计算时采用荷载冲击系数1.15及偏载系数1.2。

二、单跨便桥飞跃河采用单跨上承式贝雷架拼装，计算跨径24米一）、上部结构内力计算1、贝雷梁内力计算1）、恒载内力计算按单跨简支梁计算，均布荷载q=6.88KN/m，6片贝雷梁EI=2.5×10-3×2×105×6=3×103MPa，计算公式见《建筑结构静力计算手册（第二版）》Rmax=0.500qL=82.56 KNMmax=qL2/8=495.36 KN·mfmax=5qL4/(384EI)=9.9×10-3 m2）、活载内力计算A桥台 B桥台 12 m 12 m按照简支计算：对B点求矩，由∑Mb=0得RA=(220×11.3+220×12.7+60×16.7)/24=261.75 KNM中=257.3×12-60×4.7-220×0.7=2705 KN·mA桥台 B桥台 L=24mF1=PaL2(3-4α2)/(24EI) (α=a/L=11.3/24=0.47)A桥台 B桥台 L=24ma=7.3m ；b=16.7m；F2= P’a2b2/(3EIL)计算公式见《建筑结构静力计算手册（第二版）》Fmax=F1+F2=0.044 m3、恒载+活载组合Mmax=495.36+1.2×1.15×2705=4228.3＜[M]=4729.2KN·m Rmax=82.56+1.2×1.15×261.75=443.8＜[Q]=1470.6KN·mfmax=0.0099+1.2×1.15×0.044=0.071＜L/250=0.096 m满足要求二）、桥头地基承载力验算桥台采用灰土填筑，机械压实，采用15×15cm枕木满铺2层，宽度为5.4m，长度为3.6m，则铺设面积为19.4m2，具体计算如下：Rmax=443.8 KN，考虑一定的安全系数，地基土容许承载力按照中密粉砂土取值，即［σ］=200 KPa，A=19.4m2。

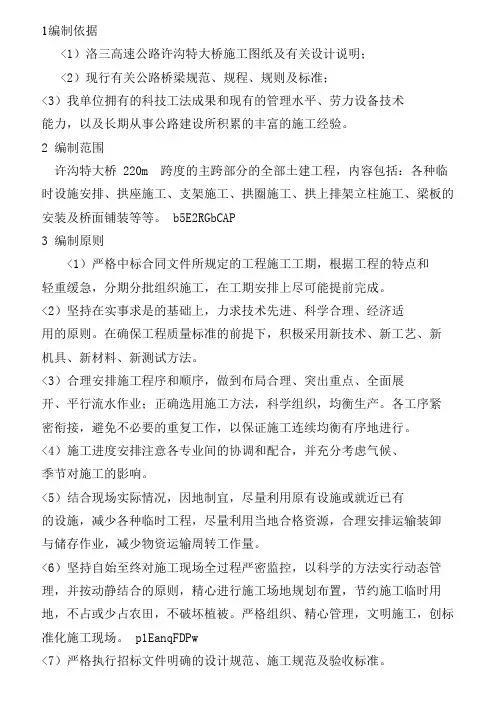

1编制依据<1）洛三高速公路许沟特大桥施工图纸及有关设计说明；<2）现行有关公路桥梁规范、规程、规则及标准；<3）我单位拥有的科技工法成果和现有的管理水平、劳力设备技术能力，以及长期从事公路建设所积累的丰富的施工经验。

2 编制范围许沟特大桥 220m 跨度的主跨部分的全部土建工程，内容包括：各种临时设施安排、拱座施工、支架施工、拱圈施工、拱上排架立柱施工、梁板的安装及桥面铺装等等。

b5E2RGbCAP3 编制原则<1）严格中标合同文件所规定的工程施工工期，根据工程的特点和轻重缓急，分期分批组织施工，在工期安排上尽可能提前完成。

<2）坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。

在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。

<3）合理安排施工程序和顺序，做到布局合理、突出重点、全面展开、平行流水作业；正确选用施工方法，科学组织，均衡生产。

各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序地进行。

<4）施工进度安排注意各专业间的协调和配合，并充分考虑气候、季节对施工的影响。

<5）结合现场实际情况，因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量。

<6）坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地，不占或少占农田，不破坏植被。

严格组织、精心管理，文明施工，创标准化施工现场。

p1EanqFDPw<7）严格执行招标文件明确的设计规范、施工规范及验收标准。

4 工程简况许沟特大桥位于洛三高速公路 K49+750 处，义马市近郊，常窑水库下游，跨越许沟。

桥面设计宽度为2×<净11+2×0.5m墙式护栏），桥面纵向坡度 2 ％，横向坡度2 ％。

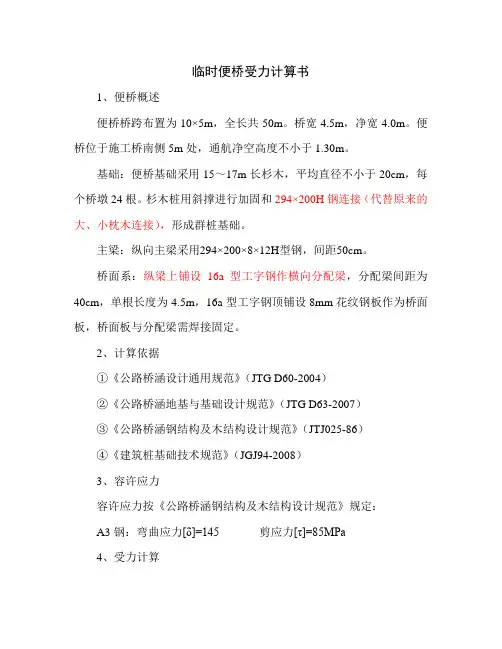

临时便桥受力计算书1、便桥概述便桥桥跨布置为10×5m，全长共50m。

桥宽4.5m，净宽4.0m。

便桥位于施工桥南侧5m处，通航净空高度不小于1.30m。

基础：便桥基础采用15～17m长杉木，平均直径不小于20cm，每个桥墩24根。

杉木桩用斜撑进行加固和294×200H钢连接（代替原来的大、小枕木连接），形成群桩基础。

主梁：纵向主梁采用294×200×8×12H型钢，间距50cm。

桥面系：纵梁上铺设16a型工字钢作横向分配梁，分配梁间距为40cm，单根长度为4.5m，16a型工字钢顶铺设8mm花纹钢板作为桥面板，桥面板与分配梁需焊接固定。

2、计算依据①《公路桥涵设计通用规范》（JTG D60-2004）②《公路桥涵地基与基础设计规范》（JTG D63-2007）③《公路桥涵钢结构及木结构设计规范》（JTJ025-86）④《建筑桩基础技术规范》（JGJ94-2008）3、容许应力容许应力按《公路桥涵钢结构及木结构设计规范》规定：A3钢：弯曲应力[δ]=145 剪应力[τ]=85MPa4、受力计算4.1、模型计算采用midas/civil 2011对临时钢便桥上部结构进行建模计算。

桥面钢板采用板单元，其他纵梁、横梁采用梁单元建模。

荷载：最大荷载为载重60t的水泥粉罐车，自重15t，总重按80t计算，车辆沿便桥中心线行驶。

计算结果荷载组合值：自重乘以1.2荷载组合系数，活载乘以1.4荷载组合系数。

便桥上部结构模型图（局部模型）4.1、桥面钢板受力计算钢面板组合应力图由计算结果知：最大应力：1.29=σMPa ＜[]145=σMPa3.2、16a 工字钢横向分配梁受力计算16a 工字钢横向分配梁组合应力图16a 工字钢横向分配梁剪应力图由计算结果知：最大组合应力：6.60=σMPa ＜[]145=σMPa最大剪应力：19=τMPa ＜[]58=τMPa4.3、294×200H 型钢纵梁受力计算294×200H 型钢纵梁组合应力图294×200H 型钢纵梁剪应力图294×200H 型钢纵梁变位图由计算结果知：最大组合应力：2.52=σMPa ＜[]145=σMPa最大剪应力：5.40=τMPa ＜[]58=τMPa最大挠度：mm 2.2=f ＜[]3.86005000==f mm3.4、294×200H 型钢下横联受力计算上部结构反力图（立体视角）上部结构反力图（平面视角）最大支点反力：R=159.7kN木桩间距0.6m，按0.6m简支梁计算最大正应力图最大剪应力图最大变形图最大正应力：36=σMPa ＜[]5.188=σMPa最大剪应力：9.70=τMPa ＜[]110.5=τMPa最大挠度：mm 156.0=f ＜[]1600600==f mm 3.5、木桩基础计算木桩基础按照群桩基础计算，由反力计算结果知单个桥墩最大受力：R=705.7kN根据《建筑桩基础技术规范》（JGJ 94-2008）桩承载力计算公式 P pk p i A q l Q Q Q λ+=+=∑sik pk sk q u式中：u —桩身周长，u=0.2ml i —土分层厚度（m ）p λ—桩端土塞效应系数，取0.8A p —桩端面积（0.0314m 2）q sik —与对应的各土层与桩侧的摩阻力标准值（kPa ） q pk —极限端阻力标准值（kPa ），根据规范取210kPa安全系数取2.0木桩入淤泥层10m ，淤泥层桩周摩阻力标准值为10kPa 。

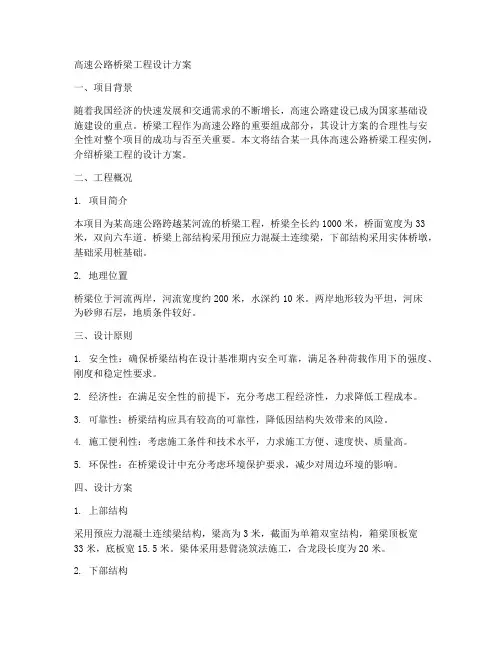

高速公路桥梁工程设计方案一、项目背景随着我国经济的快速发展和交通需求的不断增长，高速公路建设已成为国家基础设施建设的重点。

桥梁工程作为高速公路的重要组成部分，其设计方案的合理性与安全性对整个项目的成功与否至关重要。

本文将结合某一具体高速公路桥梁工程实例，介绍桥梁工程的设计方案。

二、工程概况1. 项目简介本项目为某高速公路跨越某河流的桥梁工程，桥梁全长约1000米，桥面宽度为33米，双向六车道。

桥梁上部结构采用预应力混凝土连续梁，下部结构采用实体桥墩，基础采用桩基础。

2. 地理位置桥梁位于河流两岸，河流宽度约200米，水深约10米。

两岸地形较为平坦，河床为砂卵石层，地质条件较好。

三、设计原则1. 安全性：确保桥梁结构在设计基准期内安全可靠，满足各种荷载作用下的强度、刚度和稳定性要求。

2. 经济性：在满足安全性的前提下，充分考虑工程经济性，力求降低工程成本。

3. 可靠性：桥梁结构应具有较高的可靠性，降低因结构失效带来的风险。

4. 施工便利性：考虑施工条件和技术水平，力求施工方便、速度快、质量高。

5. 环保性：在桥梁设计中充分考虑环境保护要求，减少对周边环境的影响。

四、设计方案1. 上部结构采用预应力混凝土连续梁结构，梁高为3米，截面为单箱双室结构，箱梁顶板宽33米，底板宽15.5米。

梁体采用悬臂浇筑法施工，合龙段长度为20米。

2. 下部结构采用实体桥墩，桥墩高度根据地质条件和河流情况分别采用不同数值，以满足承载力和稳定性要求。

基础采用桩基础，桩径为2米，桩长根据地质条件确定。

3. 桥梁施工桥梁施工采用悬臂浇筑法、预制拼装法和顶推法等先进技术，确保施工质量和进度。

4. 桥梁景观桥梁设计考虑景观效果，采用流线型设计和灯光装饰，使桥梁成为区域内的地标性建筑。

五、结论本高速公路桥梁工程设计方案在满足安全、经济、可靠、施工便利和环保等要求的基础上，采用了先进的施工技术和景观设计，力求打造一个高品质的桥梁工程。

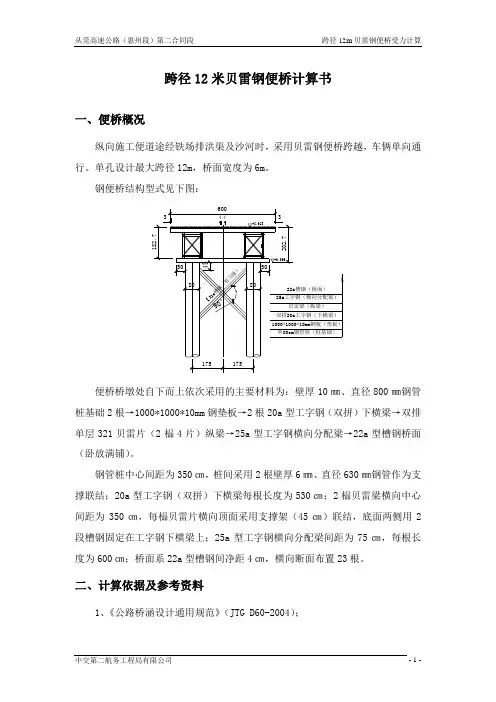

跨径12米贝雷钢便桥计算书一、便桥概况纵向施工便道途经铁场排洪渠及沙河时，采用贝雷钢便桥跨越，车俩单向通行。

单孔设计最大跨径12m，桥面宽度为6m。

钢便桥结构型式见下图：便桥桥墩处自下而上依次采用的主要材料为：壁厚10㎜、直径800㎜钢管桩基础2根→1000*1000*10mm钢垫板→2根20a型工字钢（双拼）下横梁→双排单层321贝雷片（2榀4片）纵梁→25a型工字钢横向分配梁→22a型槽钢桥面（卧放满铺）。

钢管桩中心间距为350㎝，桩间采用2根壁厚6㎜、直径630㎜钢管作为支撑联结；20a型工字钢（双拼）下横梁每根长度为530㎝；2榀贝雷梁横向中心间距为350㎝，每榀贝雷片横向顶面采用支撑架（45㎝）联结，底面两侧用2段槽钢固定在工字钢下横梁上；25a型工字钢横向分配梁间距为75㎝，每根长度为600㎝；桥面系22a型槽钢间净距4㎝，横向断面布置23根。

二、计算依据及参考资料1、《公路桥涵设计通用规范》（JTG D60-2004）；2、《公路桥涵地基与基础设计规范》（JTG D63-2007）；3、《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）；4、《公路桥涵施工技术规范》（JTJ 041-2000）；5、《公路桥涵施工手册》（交通部第一公路工程总公司主编）；6、从莞高速公路惠州段第二合同段两阶段施工图设计；7、本合同段相关地质勘探资料；三、主要计算荷载1、汽车-20 重车；2、自重50吨履带式起重机+吊重15吨（便桥施工期作业机械荷载）；3、结构自重；四、结构受力验算（一）、22a型槽钢桥面板（按简支计算，跨径L=0.75m）1、材料相关参数：I y=157.8㎝4，W y=28.2㎝3，i y=2.23㎝；容许抗弯应力f=215 MPa，容许抗剪应力f y=125 MPa，E=206×103MPa；自重24.99㎏/m，截面积31.84㎝2。

2、荷载情况：“汽－20”重载，轴距1.4m，单轴重14吨，半边轮组重7吨；汽车冲击系数取1.3；单个轮胎宽度为20㎝，单侧一组轮胎宽度为60㎝，单侧轮组面与3片槽钢接触；轮组作用在跨中弯矩最大，轮组作用在临近支点处剪力最大。

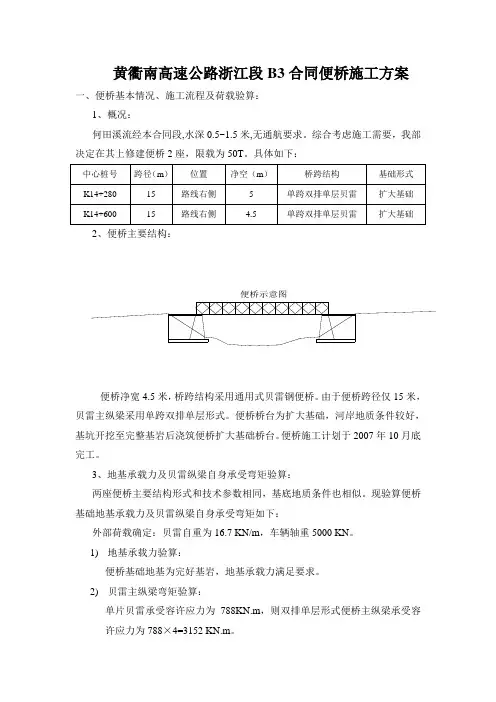

黄衢南高速公路浙江段B3合同便桥施工方案一、便桥基本情况、施工流程及荷载验算：1、概况：何田溪流经本合同段,水深0.5~1.5米,无通航要求。

综合考虑施工需要，我部决定在其上修建便桥2座，限载为50T。

具体如下：2、便桥主要结构：便桥示意图便桥净宽4.5米，桥跨结构采用通用式贝雷钢便桥。

由于便桥跨径仅15米，贝雷主纵梁采用单跨双排单层形式。

便桥桥台为扩大基础，河岸地质条件较好，基坑开挖至完整基岩后浇筑便桥扩大基础桥台。

便桥施工计划于2007年10月底完工。

3、地基承载力及贝雷纵梁自身承受弯矩验算：两座便桥主要结构形式和技术参数相同，基底地质条件也相似。

现验算便桥基础地基承载力及贝雷纵梁自身承受弯矩如下：外部荷载确定：贝雷自重为16.7 KN/m，车辆轴重5000 KN。

1)地基承载力验算：便桥基础地基为完好基岩，地基承载力满足要求。

2)贝雷主纵梁弯矩验算：单片贝雷承受容许应力为788KN.m，则双排单层形式便桥主纵梁承受容许应力为788×4=3152 KN.m。

贝雷主纵梁跨中弯矩M=250×15/2+16.7×152/8=2344.7 KN.m<3152 KN.m 故双排单层形式贝雷便桥抗弯能力满足要求。

4、便桥施工流程：施工期间，我部参照有关规定做到安全、文明施工，并注意做好环境保护工作。

5、桥面设计与施工：贝雷钢桥采用纵梁包括有扣纵梁和无扣纵梁，纵梁均布4根。

纵梁安装采用在河岸上拼装完毕后，吊车吊装就位。

贝雷主桁架设置3副抗风拉杆，每节贝雷下弦杆上设置3根横梁，纵梁待贝雷主架及横梁安装完毕后安装。

桥面板采用15mm钢板，用U型螺栓与纵梁连成整体。

二、安全、文明施工保证措施：1、施工人员施工时一律佩戴好安全帽，施工机械由专人负责指挥。

2、吊装施工时，指派专人现场指挥其他人员明确分工。

3、施工现场附近醒目位置安置施工标语，旗帜，警告标牌，并安排专人巡视，防止事故发生。

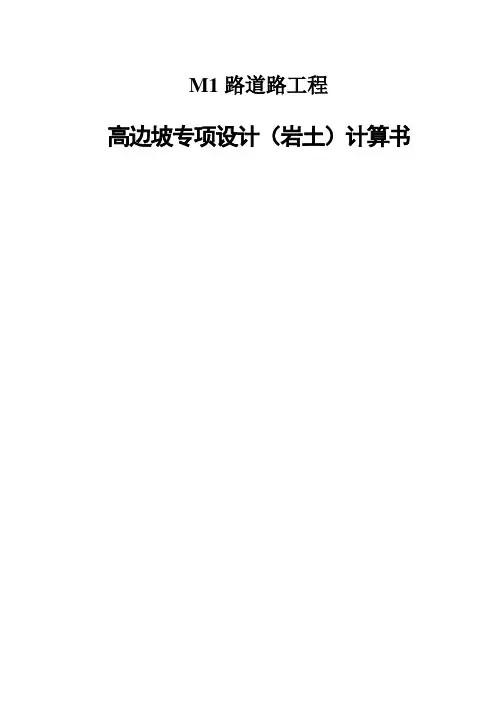

M1路道路工程高边坡专项设计（岩土）计算书目录1.工程概况 (1)2.设计依据 (1)2.1设计依据 (1)2.2相关规范 (2)3.设计参数 (2)4.边坡设计 (4)4.1 K0+420-K0+550右侧边坡 (4)4.2 K0+750-K0+920右侧边坡 (5)4.3 K1+100-K1+310右侧边坡 (6)4.4 K1+310-K0+412.521右侧边坡 (7)5.边坡稳定性计算 (9)5.1 K0+420-K0+550右侧边坡（顺向坡） (9)1.工程概况受业主（）委托，我公司承担了蔡家组团M1路道路工程的高边坡设计，据道路设计方案，设计范围内边坡高度最高约36.13m，详细如下：（1）K0+420-K0+550右侧边坡，长130米，最高约17.72米，属顺向坡；（2）K0+750-K0+920右侧边坡，长170米，最高约10.88米，属顺向坡；（3）K1+100-K1+310右侧边坡，长210米，最高约36.13米，坡向与倾向夹角32°；（4）K1+310-K1+412.521右侧边坡，长102.52米，最高约24.71米，坡向与倾向夹角32°；以上桩号未包含的道路边坡，按道路专业图纸予以实施.根据《建筑边坡工程技术规范》（GB50330-2013）表3.2.1规定，该边坡治理工程安全等级为一级，属永久边坡，工程合理使用年限为50年。

本次设计阶段为施工图设计。

2.设计依据2.1设计依据（1）业主与我公司签订的设计合同；（2）《重庆市北碚区蔡家组团M1路工程地质勘察报告》（K0+000～K1+096.2一阶段详细勘察）（重庆川东南地质工程勘察院，二○一一年六月）；（3）业主提供的总平面图。

2.2相关规范《建筑边坡工程技术规范》GB50330-2013；《混凝土结构设计规范》GB50010-2010(2015年版)；《建筑边坡工程施工质量验收规范》DBJ/T50-100-2010；《建筑边坡工程检测技术规范》DBJ50/T-137-2012；《钢筋焊接及验收规程》JGJ18-2012；《钢筋机械连接技术规程》JGJ107-2016；《建筑抗震设计规范》GB50011-2010(2016年版)。

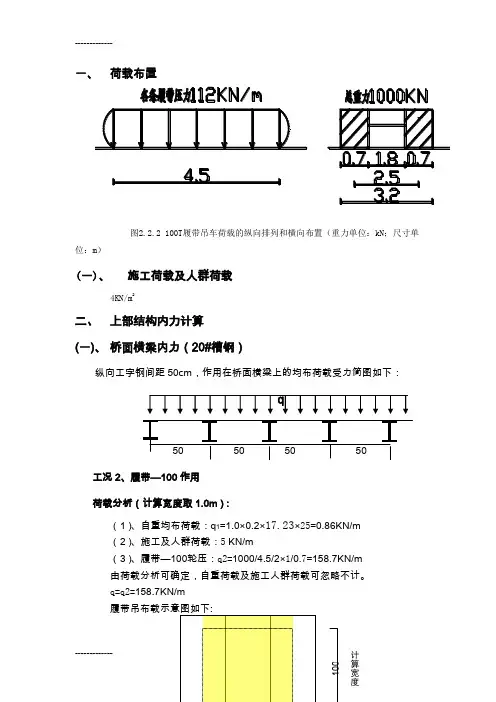

一、荷载布置图2.2.2 100T履带吊车荷载的纵向排列和横向布置（重力单位：kN；尺寸单位：m）(一)、施工荷载及人群荷载4KN/m2二、上部结构内力计算(一)、桥面横梁内力（20#槽钢）纵向工字钢间距50cm，作用在桥面横梁上的均布荷载受力简图如下：50 50 50 50工况2、履带—100作用荷载分析（计算宽度取1.0m）：（1）、自重均布荷载：q1=1.0×0.2×17.23×25=0.86KN/m（2）、施工及人群荷载：5 KN/m（3）、履带—100轮压：q2=1000/4.5/2×1/0.7=158.7KN/m由荷载分析可确定，自重荷载及施工人群荷载可忽略不计。

q=q2=158.7KN/mI12.6工轮迹7035 35 35跨中弯矩M= ql2/8=158.7×0.352/8=2.43KN·mW=bh2/6=1.0×0.012/6=16.7×10-6m3σ=M/W=145.5MPa<1.3[σ] =1.3×145=188.5Mpa，满足强度要求。

结论：通过以上计算分析，桥面板采用δ10的钢板满足受力要求。

(二)、I12.6纵向分配梁内力工况1、重车550KN作用单边车轮作用在跨中时，I12.6弯矩最大，轮压力为简化计算可作为集中力。

荷载分析：1）自重均布荷载：忽略不计2）施工及人群荷载：不考虑与汽车同时作用3）汽车轮压：最大轴重为140kN，每轴2组车轮，则单组车轮荷载为70kN，车轮着地宽度和长度为0.6m×0.2m，单组车轮作用在2根I12.6上（两根工字钢净距20cm），则单根I12.6受到的荷载为：Q=1/2×70kN =35kN则单边车轮布置在跨中时布载示意图及受力简图如下：W=77.5cm3则σ=M/W=84.7MPa<1.3[σ] =1.3×145=188.5 Mpa，满足强度要求。

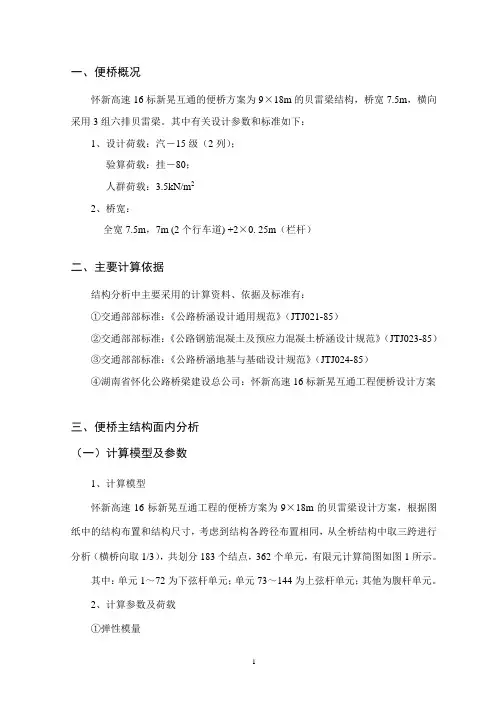

一、便桥概况怀新高速16标新晃互通的便桥方案为9×18m的贝雷梁结构，桥宽7.5m，横向采用3组六排贝雷梁。

其中有关设计参数和标准如下：1、设计荷载：汽－15级（2列）；验算荷载：挂－80；人群荷载：3.5kN/m22、桥宽：全宽7.5m，7m (2个行车道) +2×0. 25m（栏杆）二、主要计算依据结构分析中主要采用的计算资料、依据及标准有：①交通部部标准：《公路桥涵设计通用规范》（JTJ021-85）②交通部部标准：《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）③交通部部标准：《公路桥涵地基与基础设计规范》（JTJ024-85）④湖南省怀化公路桥梁建设总公司：怀新高速16标新晃互通工程便桥设计方案三、便桥主结构面内分析（一）计算模型及参数1、计算模型怀新高速16标新晃互通工程的便桥方案为9×18m的贝雷梁设计方案，根据图纸中的结构布置和结构尺寸，考虑到结构各跨径布置相同，从全桥结构中取三跨进行分析（横桥向取1/3），共划分183个结点，362个单元，有限元计算简图如图1所示。

其中：单元1～72为下弦杆单元；单元73～144为上弦杆单元；其他为腹杆单元。

2、计算参数及荷载①弹性模量1贝雷梁各构件均为16Mn材料，弹性模量取为2E5MPa；②结构自重根据设计图纸，上部结构总的重量为368.2吨（贝雷梁、纵梁、横梁、桥面铺装、人行道板、栏杆），分析模型中计入的结构自重为7.576kN/m(横向取一排)。

③汽车、挂车计算参数根据结构布置，汽车及挂车的多车道荷载综合系数分别取为0.8576和0.588。

（二）便桥结构分析结果根据以上计算模型和计算参数，利用桥梁结构分析程序进行计算，恒载分析结果列于表3。

同时，根据我国公桥规的规定，对结构进行了最不利活载加载分析。

正常使用极限状态的荷载组合分析中，共考虑了如下的两种荷载组合：组合1：恒载+汽车+人群组合2：恒载+挂车便桥面内主要分析结果汇总于表1中。

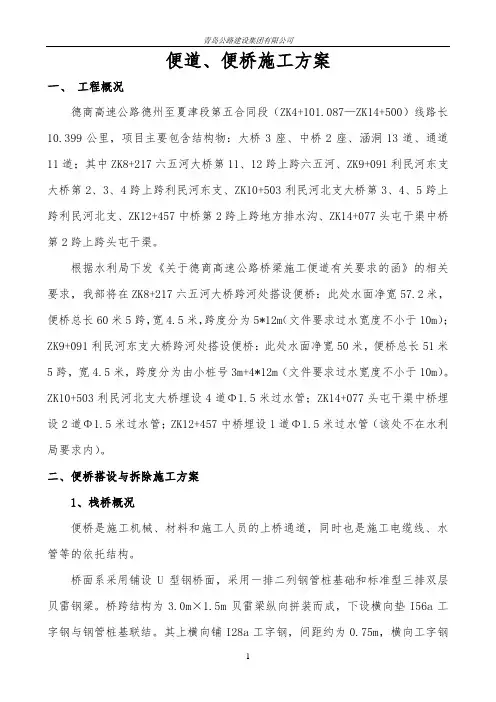

便道、便桥施工方案一、工程概况德商高速公路德州至夏津段第五合同段（ZK4+101.087—ZK14+500）线路长10.399公里，项目主要包含结构物：大桥3座、中桥2座、涵洞13道、通道11道；其中ZK8+217六五河大桥第11、12跨上跨六五河、ZK9+091利民河东支大桥第2、3、4跨上跨利民河东支、ZK10+503利民河北支大桥第3、4、5跨上跨利民河北支、ZK12+457中桥第2跨上跨地方排水沟、ZK14+077头屯干渠中桥第2跨上跨头屯干渠。

根据水利局下发《关于德商高速公路桥梁施工便道有关要求的函》的相关要求，我部将在ZK8+217六五河大桥跨河处搭设便桥：此处水面净宽57.2米，便桥总长60米5跨，宽4.5米，跨度分为5*12m（文件要求过水宽度不小于10m）；ZK9+091利民河东支大桥跨河处搭设便桥：此处水面净宽50米，便桥总长51米5跨，宽4.5米，跨度分为由小桩号3m+4*12m（文件要求过水宽度不小于10m）。

ZK10+503利民河北支大桥埋设4道Φ1.5米过水管；ZK14+077头屯干渠中桥埋设2道Φ1.5米过水管；ZK12+457中桥埋设1道Φ1.5米过水管（该处不在水利局要求内）。

二、便桥搭设与拆除施工方案1、栈桥概况便桥是施工机械、材料和施工人员的上桥通道，同时也是施工电缆线、水管等的依托结构。

桥面系采用铺设U型钢桥面，采用一排二列钢管桩基础和标准型三排双层贝雷钢梁。

桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成，下设横向垫I56a工字钢与钢管桩基联结。

其上横向铺I28a工字钢，间距约为0.75m，横向工字钢上纵向铺设U型钢桥面板。

便桥基础为直径Φ600mm、壁厚10mm的钢管桩,便桥分为12米*5一跨共5跨，桩长根据河床、承载力设定为20米，使用［22a剪刀撑横向联结钢管桩。

2、便桥设计断面2、便桥的受力验算（1）、恒载便桥最大跨径为12米，受力分析和验算按12米计算I28a工字钢：43.49kg/m ，0.75m间距重量：43.49*17*5.0=3696.7kg I56a工字钢：106.32kg/m ，并行2根重量：106.32*5*4=2126.4kg贝雷片：按300kg/片，每片3米长，6排重量：300*4*6=7200kgU型钢桥面板：1.5平方为136kg 重量：4.5*12/1.5*136=4896kg恒载=3696.7+2126.4+7200+4896=17919.1kg每延米=17919.1/12=1493.26kg/m恒载跨中弯矩：W=1/2Fl=17919.1*12/2=107514.6kg.m=1075.14KN.m（2）、活载施工中80吨运梁拖车，在所有设备中最重，以其作为计算控制的标准。

便道、便桥施工方案一、工程概况德商高速公路德州至夏津段第五合同段（ZK4+101.087—ZK14+500）线路长10.399公里，项目主要包含结构物：大桥3座、中桥2座、涵洞13道、通道11道；其中ZK8+217六五河大桥第11、12跨上跨六五河、ZK9+091利民河东支大桥第2、3、4跨上跨利民河东支、ZK10+503利民河北支大桥第3、4、5跨上跨利民河北支、ZK12+457中桥第2跨上跨地方排水沟、ZK14+077头屯干渠中桥第2跨上跨头屯干渠。

根据水利局下发《关于德商高速公路桥梁施工便道有关要求的函》的相关要求，我部将在ZK8+217六五河大桥跨河处搭设便桥：此处水面净宽57.2米，便桥总长60米5跨，宽4.5米，跨度分为5*12m（文件要求过水宽度不小于10m）；ZK9+091利民河东支大桥跨河处搭设便桥：此处水面净宽50米，便桥总长51米5跨，宽4.5米，跨度分为由小桩号3m+4*12m（文件要求过水宽度不小于10m）。

ZK10+503利民河北支大桥埋设4道Φ1.5米过水管；ZK14+077头屯干渠中桥埋设2道Φ1.5米过水管；ZK12+457中桥埋设1道Φ1.5米过水管（该处不在水利局要求内）。

二、便桥搭设与拆除施工方案1、栈桥概况便桥是施工机械、材料和施工人员的上桥通道，同时也是施工电缆线、水管等的依托结构。

桥面系采用铺设U型钢桥面，采用一排二列钢管桩基础和标准型三排双层贝雷钢梁。

桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成，下设横向垫I56a工字钢与钢管桩基联结。

其上横向铺I28a工字钢，间距约为0.75m，横向工字钢上纵向铺设U型钢桥面板。

便桥基础为直径Φ600mm、壁厚10mm的钢管桩,便桥分为12米*5一跨共5跨，桩长根据河床、承载力设定为20米，使用［22a剪刀撑横向联结钢管桩。

2、便桥设计断面2、便桥的受力验算（1）、恒载便桥最大跨径为12米，受力分析和验算按12米计算I28a工字钢：43.49kg/m ，0.75m间距重量：43.49*17*5.0=3696.7kg I56a工字钢：106.32kg/m ，并行2根重量：106.32*5*4=2126.4kg贝雷片：按300kg/片，每片3米长，6排重量：300*4*6=7200kgU型钢桥面板：1.5平方为136kg 重量：4.5*12/1.5*136=4896kg恒载=3696.7+2126.4+7200+4896=17919.1kg每延米=17919.1/12=1493.26kg/m恒载跨中弯矩：W=1/2Fl=17919.1*12/2=107514.6kg.m=1075.14KN.m（2）、活载施工中80吨运梁拖车，在所有设备中最重，以其作为计算控制的标准。

一、设计依据1.《工程结构通用规范》（GB55001-2021）2.《建筑基坑支护技术规程》（JGJ120-2012）；3.《建筑边坡工程技术规范》（GB50330-2013）；4.《建筑基坑工程监测技术标准》（GB50497-2019）；5.《建筑地基基础设计规范》（GB50007-2011）；6.《混凝土结构设计规范》（GB50010-2010）2015年版；7.《混凝土结构通用规范》（GB55008-2021）；8.《建筑抗震设计规范》（GB50011-2010）2016年版；9.《建筑与市政地基基础通用规范》（GB55003-2021）;10.《建筑与市政工程抗震通用规范》（GB55002-2021）；11.《建筑结构荷载规范》(GB50009-2012)12.《公路路基设计规范》（JTG D30-2015）13.《城市道路路基设计规范》（CJJ194-2013）二、设计标准1、本边坡设计为永久支护，边坡使用年限为50年。

2、安全等级为二级，重要性系数γ0=1.0。

3、根据勘察报告，场地所属地区抗震设防烈度为6度，设计基本地震加速～Ⅱ类。

度为0.05g，设计地震分组为第一组。

场地环境类别为Ⅰ1三、工程地质及水文地质概况根据钻探成果，拟建道路工程场地埋藏地层自上而下依次描述如下：1）第四系地层ml，编号1-2）：褐杂色，杂褐黄色，稍湿，松散，局部稍密，主要为房(1)杂填土（Q4屋拆消产生的建筑垃圾，拆消时间大于1年，未经碾压，未完成自重固结，结构松散，均匀性一般，组成成份以黏性土、砼块、砖块等为主，硬杂质含量约占40-70%，块径以5～50cm为主，地表可见块径大于100cm的砼块。

WK0+118～WK0+154范围内零散分布，WXZK05、WXZK06等2个钻孔揭露，揭露厚度为1.0～1.2m，平均为1.1m。

al+pl，编号2-0）：灰黑色，流塑-软塑，稍湿，切面较光滑，韧性及干强(2)淤泥（Q4度中等，无摇振反应，含腐殖质。

便桥结构计算书1、便桥长度的确定根据目前的测量结果，河面宽度为35米，按内河准七级航道设计，通航宽度12m，通航净高2.5m，直线段通航转弯半径不小于100m。

钢便桥初定位置为施工主便道线路中心线，其长度拟定为36m （3*12m），桥面标高+7.5m，水面标高+4.38m，通航净高2.5m，占用水域面积1.57㎡。

详见钢便桥一般构造图。

2、便桥宽度的确定便桥宽度的确定需满足施工机械设备通行要求，实际最大通行车辆为15m挂车，最大轮胎宽度为2.86m。

结合吊车（25T）和振动桩锤在施工时对便桥宽度的要求等综合因素，确定便桥总宽度为5米(桥面净宽4m)，单墩插打单排钢管桩4根，共4个墩，水中2个墩。

3、钢便桥荷载设计结合现场实际情况，现场最大荷载运输车辆为钢筋运输车，综合考试超载因素，钢便桥荷载设计小于等于100T。

4、钢便桥的施工方法及验算钢便桥采用下承式，下部均采用φ50、δ=8mm的钢管桩，钢管顶部布设I32b “工”字钢。

便桥上部采用I32b “工”字钢横梁，贝雷梁组合成纵梁，最上部铺I18 “工”字钢纵梁，桥面板铺设1.0cm钢板。

4.1横梁验算4.1.1载荷情况荷载考虑最大受荷情况，即100吨钢筋运输车通行。

恒载荷有：横梁“工”字钢重量、纵梁重量、钢板重量，动荷载有：钢筋车总重量、人行荷载等。

横梁间距1.5m一道，验算单跨跨径4.5m，验算对象I32b “工”字钢，应力分布为均布荷载。

纵梁14根，单根验算长度1.5m；钢板1.5×4×0.015m。

最不利点受力分析为当钢筋运输车后轮垂直轴线范围内（按后八轮计算），单支点处三根横梁同时承受后轴重量。

恒载：横梁“工”字钢I32b重量：4.5×57.7×1×10 /1000= 2.6KN桥面纵梁“工”字钢I18重量：1.5×24.1×14×10/1000=5.06 KN钢板重量: 0.01×4×1.5×7.85×103×10/1000=4.71 KN动载：钢筋运输车：1000KN不确定荷载（包括人群荷载）：7.5 KN应力布置图及弯矩、剪力图如下：(1)、计算模型基本参数：设长L =4.5 M(2)、设定恒载分项系数γG =1.2 活载分项系数γQ =1.4(3)、集中力：P g=（2.6+5.06+4.71）/4.5=2.75 KN/mP q=（1000/2+7.5）/（4.5×3）=37.6KN/m标准值P k= P g + P q =2.75+37.6=40.35KN/m设计值P d=P g ×γG + P q ×γQ=2.75×1.2+37.6×1.4=55.94KN/m(4)、选择受荷截面1、截面类型：工字钢：I32b2、截面特性：I x= 11620cm4W x= 726cm3S x= 426.1cm3G= 57.7kg/m 翼缘厚度tf= 15mm 腹板厚度t w=11.5mmE=2.1×105MPa(5)、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250(6)、内力计算结果1、A点支座反力R A = P d L / 2 =125.865KN2、B点支座反力R B = R A =125.865 KN3、跨中最大弯矩Mmax = P d L2 / 8 =142 KN.m(7)、强度及刚度验算结果1、弯曲正应力σmax = M max / (γx W x)＝162.67 N/mm22、A处剪应力τ A = R A S x / (I x t w)＝30.77 N/ mm23、B处剪应力τB = R B S x / (I x t w)＝30.77 N/ mm24、最大挠度f max = 5P k L4 / (384E I )=8.83 mm5、相对挠度v = f max / L =1/ 510﹤1/400弯曲正应力σmax=162.67 N/ mm2 <抗弯设计值 f : 215N/mm2符合设计要求。

高速公路便道、便桥工程施工方案1.1 工程概况高速公路3标起于K28+917.57处，止于K30+168处，沿线1250m。

全线设计为大桥。

经我部实际勘察及业主关于便道、便桥的要求，为便于施工，拟采用以下便道、便桥的方案，本标段便道起点K28+917.57，终点K30+168，并分别与2标和4标相接，沿线1300m。

便道修建为新修便道，全便道路面宽度为7米，路基临时占地宽度为8米，大堤处最宽为40米。

沿线新修便桥1 处，拆迁房屋3处，征用土地约16亩。

便道走向：3标段中，便道在主线左侧。

便道平面尺寸：路基宽度＞8m，路面7m，单边设50×70cm的边沟。

结构形式：25cmC30混凝土+30cm碎石水稳层+30cm砖渣层硬化。

便道的硬化：便道路基稳定后进行25厘米C30路面的硬化处理，以保证便道的施工质量。

质量要求：表面平整密实，2%的单侧横坡。

便道的结构及尺寸见附图1。

2.1 施工进度计划便道开工日期：201 年月日，拟定201 年月日贯通，201 年月日前完工。

2.2 施工组织机械及人员配臵装载机1台，自卸汽车2台，挖掘机1台，吊车2台，电焊机2台，施工班组1组（40人）。

3.1施工准备依据测量放线，先清除便道内树木、垃圾及有机物残渣，然后在便道单侧开挖边沟，并进行填前碾压，结合农田水系，在必要的地方设臵排水设施。

便道与公路相交时，在公路两侧、便道内横设φ1.0m的管涵，以保证排水的畅通。

为保证便道的畅通，在合适的位臵设臵加宽带。

3.2施工方法第一层原地面碾压与路堤填筑原地面碾压：（耕地处）清表后，压路机在最佳含水量碾压，要求用振动压路机静压，压实度达到90%以上。

在碾压过程中，如发现土过干、表层松散，适当洒水；如土过湿、发生“软弹”现象，采取挖开晾晒、换土、掺石灰等措施进行处理。

路堤填筑：（跨大堤处，跨大堤便道施工）场地清理：在大堤的南坡需要砍伐38棵1米平均直径15.8厘米的杨树和81棵1米平均直径12.6厘米的柳树；在大堤的北坡需要砍伐62棵1米平均直径11.75厘米的杨树。

一、说明本施工便桥设桥全长24m，桥跨23m，分为2跨，每跨12m，净宽4m，限载80t。

钢便桥纵梁由三排单层上下加固（首尾节不设）贝雷组成，共8节，每节6片贝雷片；分配横梁采用28a型工字钢，间距为0.75m；桥墩采用Φ529螺旋管单排三根布置，主横梁采用双拼32a工字钢；桥面系采用20a型槽钢（卧放），横断面布置20根。

便桥与河流正交布置。

具体结构设计及尺寸见便桥设计图。

二、便桥纵梁计算1、设计说明⑴便桥在使用期间主要用于运输混凝土、钢筋等，设计计算以挂车运送钢筋这种最不利的情况作为计算模型，最大载重车辆按80t考虑，不计冲击力。

⑵本计算书拟对进行如下简化检算：按单跨纵、横梁均按正交简支梁进行计算，连接件、斜撑等起稳定作用的附属构件不作受力计算。

⑶行车要求：车辆通过表情时必须限速匀速前行，不得在便桥上急刹车；便桥上同时只能通行一辆车，行车必须沿指定路线，车轮不得超出标示界限。

2、便桥检算⑴荷载确定①桥梁上部自重由《桥涵》手册可知贝雷桁架主要部件重量如下：桁架节（贝雷片）270kg，支撑架21kg共36个，贝雷梁由左右各三排8节共48片贝雷片，该部分构件自重为：270×48+21×36=13716kgI28a工字钢横梁每根长度6.5m，每米重：43.4kg，全桥共32根，总重量：6.5×32×43.4=9027kg桥面铺设20槽钢，槽钢重：20根×24m×25.77kg/m=12370kg主横梁I32a每根长7m，每米重52.7kg，共2根，重量：7×2×52.7=738kg 桥梁上部结构自重共：P1=13716+9027+12370+738=35851kg换算成均布荷载：q=35851/12=29.88KN/m②挂车―80荷载等效为方便计算，按三角形影响线等代荷载，挂车―80荷载等效见下图，横向分部系数为0.5。

临时便桥施工方案1.编制依据与规范1.1编制依据⑴、交通运输部公路工程施工安全技术规程（JTJ-076-95）、公路桥涵施工技术规范（JTJ041-2000）、公路工程质量检验评定标准(JTGF81/1-2004)。

⑵、广东省连州至怀集公路八标七工区（K74+957～K80+300）管段工地现场调查、采集、咨询所获取的资料，现场地形、地貌。

⑶、广东省连州至怀集公路第八标段《两阶段施工图设计》（第一、三册）。

⑷、《广东高速公路建设标准化管理规定（试行）》、《广东高速公路建设标准化管理指南》、《广东二广高速公路施工现场标准化管理指南》。

⑸、我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果，及历年来在公路工程人工挖孔桩施工中积累的施工经验。

⑹、本项目采用的标准、规范、规程等。

1.2编制原则⑴体现节约用地、节省投资、环保节能、永临结合、合理适用的原则，重视防灾减灾、文物保护等工作。

⑵满足项目总工期要求，与施工组织设计统筹考虑。

⑶接受当地政府、村民意见及建议，尊重少数民族风俗。

⑷避开易积水和严重不良地质的地点，便桥选址参考相关地质资料及地基承载力试验资料。

⑸便桥做好与地方道路的连通。

⑹根据工期要求，结合工程量、供料情况、运输条件、地形条件等因素，按宜大不宜小，宜少不宜多的原则，合理确定配置方案、建设标准和规模。

⑺临时用地应按“因地制宜，综合利用”的原则复垦。

1.3适用规范、标准⑴实际调查水位、河道宽度、历年降水量、历年最高水位等⑵《公路桥涵设计通用规范》（JTG D60-2004）⑶《公路桥涵钢结构及木结构设计规范》（JTJ025-86）⑷《公路桥涵施工技术规范》（JTJ041—2000）2.编制目的通过对已往类似工程施工经验的总结和借鉴，结合本项目工程实际情况，编制出复杂地形条件下便桥工程施工的施工工艺及方法。

3.编制范围本施工方案适用于二广高速八标七工区管段内便桥施工。

4.工程概况及主要工程数量4.1 工程概况二连浩特至广州高速公路是规划的国家高速公路网“7放9纵18横”中的第6纵，同时也是《广东省高速公路网总体布局规划》中的第7条纵线。

中交四航局云桂铁路（云南段）项目经理部一分部高坡拌合站便道横跨隧道便桥施工方案和力学检算书编制：审核：批准：日期：目录第1章概述 (1)1.1工程概况 (1)1.2设计说明 (2)1.3 设计依据 (3)1.4 技术标准 (3)1.5 便桥钢材选用及设计参数 (4)第2章荷载计算 (4)2.1上部结构恒重 (4)2.2 车辆荷载 (5)2.3人群荷载 (6)第3章纵梁计算 (7)3.1 纵梁最不利荷载确定 (7)3.2 纵梁计算 (7)第4章横梁计算 (10)4.1横梁最不利荷载确定 (10)4.2砼罐车荷载下横梁检算 (11)第5章24M跨贝雷架计算 (14)5.1 荷载计算 (14)5.2 挂车-80级荷载下贝雷架计算 (14)第6章M IDAS空间建模复核计算 (17)6.1 Midas空间模型的建立 (17)6.2 工况一计算 (17)6.3 工况二计算 (24)第7章桥台地基承载力验算 (30)第8章细部构造计算 (30)8.1 销子和阴阳头计算 (30)8.2端部支座钢板下砼局部承压计算 (32)8.3桥台砼抗冲切计算 (34)第9章结论 (35)第10章施工方案 (35)10.1 桥台施工 (35)10.2 贝雷架安装 (36)10.3 横梁安装 (36)10.4 纵梁及钢板安装 (36)10.5 通车试验 (36)10.6 施工安全及保证措施 (36)中交四航局云桂铁路（云南段）项目经理部一分部第1章 概 述1.1工程概况高坡拌合站设置于线路里程DK417+400处横向200米一平坦旱地范围内（见附图），设办公生活区、搅拌楼、砂石料场、道路、绿化带，占地面积合计270000m 2,拌合站下埋深27.03米处有高坡隧道通过，隧道宽14m ；拌和站门前有便道一条，由原来的乡道改建而成，便道处纵断面根据线路纵断面图确定，如图1-1所示；便道在DK417+313处与高坡隧道立体交叉，交叉处地下岩层稳定，无溶洞，约4米的表层地质结构为第四系全新统坡洪积层，土石工程等级为Ⅱ级，表层4米以下为白云质灰岩，土石工程等级为Ⅴ级，层理产状为：N45W/45°SE （73°），风化等级为弱风化岩；我单位在此处进行地质钻探，钻探结果如图1-2所示，与设计资料相符。
