成功修复爱普生打印机喷头以及使用注意事项

一般针式打印机打印头怎样换针及故障维修EPSON、STAR等尽管喷墨打印机与激光打印机已是目前非常流行的办公设备，但针式打印机仍在金融、商业等领域得到广泛的应用，这主要是由于针式打印机具有价格低、使用经济、技术成熟等优点，而且针式打印机还有一些专门用途，如打印多联票据等。

当然它也有一个缺点那就是故障率较高，而其打印头的故障又占总故障率的70%左右，下面就为大家谈谈打印头故障的维修方法。

打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。

1．打印头断针打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。

由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符／汉字。

若打印头中有断针，就会出现打印的字符／汉字缺点少划。

这里着重介绍几种机型的换针方法：(1)LQ-1600K/ LQ-1900K打印机1)结构LQ-1600K与LQ-1900K打印头均为双层针排列结构，针分长、短两种规格，各l 2根，长针长度为36mm，短针长为26mm。

2)排列打印头24根针分奇偶双列，如图１所示。

其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；短针为：4，8，12，l 6，20，24，l，5，9，l 3此主题相关图片如下：3)换针方法首先用打印头故障测试程序检查出哪几号针出现故障，然后取下色带盒，翻开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。

用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。

若是断针，则需要进行换针。

换针时要准备好工具，主要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。

用专用夹具退下散热片，可以看到好几层结构。

将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的12根长针，从测试结果区分出断针是长针还是短针，然后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则继续取出所有长针，再用刀片沿中间的黄色铜垫片下方分开，露出12根短针，用同样方法取出断针。

打印机喷头校准方法爱普生打印机竖线校准如果发现垂直线失准或者出现水平条纹，可以使用打印机驱动程序中的打印头校准应用工具，或使用打印机的按键来解决问题。

1.打印头校准的作用：如果打印的文字出现左右错位，或打印的表格竖线不直，可以判定该打印机双向打印出现问题，打印头需要校准。

如图（01）图（01）2 .打印头校准操作步骤：2.1 准备工作：2.1.1 四张A4幅面打印纸；2.1.2 打印机的电源连接好。

2.2 进入打印头校准设置：2.2.1 确保打印机已经关闭（当使用连续纸时，请确保已装入打印纸并且打印机已关闭）；2.2.2 按住『暂停』的同时，打开打印机电源。

打印机的缺纸灯和暂停灯亮；2.2.3 进入“草体”模式下的打印头校准：放入打印纸，打印出打印头校准说明和草体模式下的校准图样，表示已进入“草体”校准模式。

如图（02）图（02）2.2.4 选择校准图样的编号看到：从“草体模式下的校准图样”中，根据打印效果找到竖线最直的图型。

例如：可看出NO.14打印效果较好。

2.2.5 打印头校准：使用『换行/换页』键把电源、缺纸、暂停指示灯调整成指导页所示的状态。

例如：按NO.14图样进行校准，根据“打印头校准说明”，使用『换行/换页』键把电源、缺纸、暂停指示灯调整成“亮闪灭”的状态。

如图（03）图（03）2.2.6 进入“汉字高速”模式下的打印头校准：按『暂停』键，打印机会打印出“汉字高速模式下的校准图样”，表示已进入“汉字高速”校准模式。

如图（04）图（04）2.2.7 选择打印头校准的图样编号：例如：NO.11打印效果较好。

2.2.8 打印头校准：使用『换行/换页』键把电源、缺纸、暂停指示灯调整成“打印头校准说明”所示的状态。

例如： No. 11图样的状态为“闪灭闪”。

2.2.9 进入“信函质量”模式下的打印头校准：按『暂停』键，打印出“信函质量模式下的校准图样”，表示已进入“信函质量”校准模式。

如图（05）图（05）2.2.10 选择打印头校准的图样编号：例如：NO.11打印效果较好。

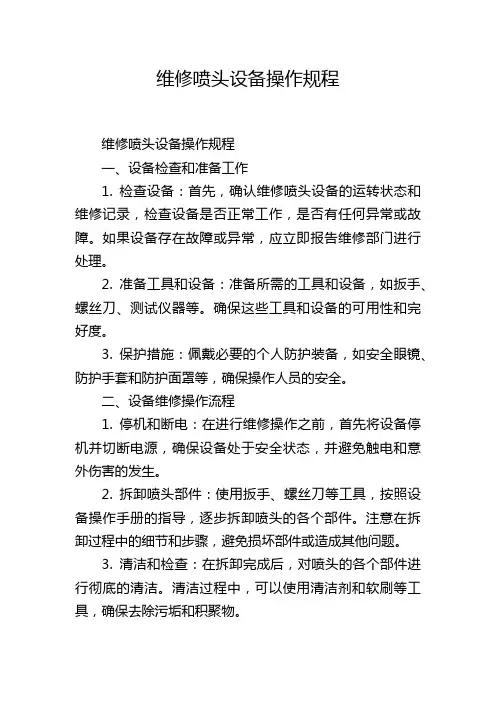

维修喷头设备操作规程维修喷头设备操作规程一、设备检查和准备工作1. 检查设备：首先，确认维修喷头设备的运转状态和维修记录，检查设备是否正常工作，是否有任何异常或故障。

如果设备存在故障或异常，应立即报告维修部门进行处理。

2. 准备工具和设备：准备所需的工具和设备，如扳手、螺丝刀、测试仪器等。

确保这些工具和设备的可用性和完好度。

3. 保护措施：佩戴必要的个人防护装备，如安全眼镜、防护手套和防护面罩等，确保操作人员的安全。

二、设备维修操作流程1. 停机和断电：在进行维修操作之前，首先将设备停机并切断电源，确保设备处于安全状态，并避免触电和意外伤害的发生。

2. 拆卸喷头部件：使用扳手、螺丝刀等工具，按照设备操作手册的指导，逐步拆卸喷头的各个部件。

注意在拆卸过程中的细节和步骤，避免损坏部件或造成其他问题。

3. 清洁和检查：在拆卸完成后，对喷头的各个部件进行彻底的清洁。

清洁过程中，可以使用清洁剂和软刷等工具，确保去除污垢和积聚物。

4. 检查和更换损坏部件：在清洁完成后，对喷头的每个部件进行仔细检查。

发现任何磨损、裂纹或其他损坏的部件，应及时更换，确保设备的正常运作。

5. 组装喷头部件：在更换损坏部件后，按照设备操作手册的指导，逐步组装喷头的各个部件。

确保组装过程正确无误，并注意紧固螺丝的力度，避免过紧或过松导致问题。

6. 检测和测试：在组装完成后，对设备进行各项功能检测和测试。

可以使用测试仪器和设备进行测量和检验，确保设备的各项功能正常。

7. 启动设备：在检测和测试通过后，可以重新启动设备，并观察设备的运转状态。

确保设备的运作正常，没有任何异常或故障。

三、操作安全注意事项1. 严格按操作规程操作，并遵守相关的安全操作规定，确保个人安全和设备的正常运行。

2. 在操作过程中，注意维修区域的整洁和清洁。

避免杂物和污垢的积聚，以防碍工作和影响操作效果。

3. 在操作设备时，尽量避免用力过猛或过度拉扯零部件，以免引起损坏或意外伤害。

Epeon第五代喷头的保养维护爱普生第五代压电喷头是国产写真机应用最多的压电喷头，也是压电写真机主要的核心部件，打印喷头的良好维护保养，直接决定写真机打印喷绘的质量。

爱普生五代喷头头做为高精密的电子器件，都是精密高科技应用技术，使用寿命长，精度高，而且打印出品效果过非常好，安装简单、在很多的喷头中脱颖而出，也是目前爱普生系列压电喷头中最受欢迎的产品。

但是在压电喷头的使用中，我们要注意做好相关的喷头维护保养工作，这才可以使喷头随着保持优质打印状态。

那么应该怎样去清洁维护呢？写真机日常使用喷头的清洗与喷头堵塞清洗方法：1、如果您的写真机自带喷头清洗功能设置，例如深圳武腾系列压电写真机当中，可以通过写真机维护功能进行自动清洗，达到简单的喷头清洗与解决简单的喷头堵塞故障，使写真机保持更好的打印效果。

2、手动抽墨清洗方法，例如当墨车在初始位时，用注射器配软管连接在废墨管上用力抽取大约5毫升的墨水，（注意抽墨过程中不要让注射器的内筒回弹，会造成各喷嘴发生混色现象），在抽墨过程中如有因喷头报护器密封不严时，可以用手轻移墨车保证喷嘴和喷头保护器的良好密封，抽墨后再进行软件清洗。

写真机爱普生第五代压电喷头的维护保养方法：喷头的维护保养分为使用工作过程中的保养与写真机长时间闲置时的维护保养两情况。

写真机打印工作完毕后的维护与保养，可以在打印完成后进行简单的清洗操作，喷头及表面与边沿残留废墨可以清理掉，然后喷头回置于墨栈进行相关的喷头保湿等维护；另外，如果是写真机长时间停止使用与闲置时，需要对喷头进行专业的保养，包括对喷头进行拆卸后进行清洗与存放，具体操作步骤如下： 1、关闭写真机相关电源，按正确方法从打印机上把喷头拆卸下来，并清洁残余墨渍；2、使用喷头清洗剂彻底清洁喷头，包括喷头表面相关墨迹等清洁；3、向喷头各墨柱注入专用喷头保养剂，例如喷头清洗液对喷头进行清洗；4、喷头清洗完毕后，使用密封膜进行包裹好放置好。

如果您是压电写真机的用户，一定要注意做好压电喷头的相关使用维护与保养，让写真机时刻保持最佳的打印状态。
