常用电气工程计算表

在电气工程领域，计算是非常重要的一环。

电气计算需要考虑到诸多因素和细节，准确的计算结果是项目设计和实施的基础，因此需要高效的工具来辅助完成这项任务。

而在现代科技的支持下，电气计算软件已经成为了电气工程师们的得力助手。

在这篇文章中，我们将介绍一种用于电气计算的高效工具——75个电气计算Excel表格，它是一个非常全面、实用的工具集合，能够满足电气工程师们在实际工作中的各种计算需求。

在本文中，我们将按照以下内容对这75个电气计算Excel表格进行介绍：一、表格的分类1. 电压、电流、阻抗计算类表格2. 电气负荷和功率计算类表格3. 配电系统计算类表格4. 照明系统计算类表格5. 短路电流计算类表格6. 变压器计算类表格7. 电缆计算类表格8. 电能质量计算类表格9. 光伏发电系统计算类表格10. 充电桩系统计算类表格二、每类表格的功能介绍1. 电压、电流、阻抗计算类表格：包括电压降、电流密度、线路阻抗等计算。

2. 电气负荷和功率计算类表格：包括负载功率计算、功率因数等计算。

3. 配电系统计算类表格：包括配电容量计算、断路器选择等计算。

4. 照明系统计算类表格：包括照明照度、灯具配光等计算。

5. 短路电流计算类表格：包括短路电流、短路容量等计算。

6. 变压器计算类表格：包括变压器容量、变比等计算。

7. 电缆计算类表格：包括电缆截面积、电缆长度等计算。

8. 电能质量计算类表格：包括电能质量、谐波等计算。

9. 光伏发电系统计算类表格：包括光伏组件容量、并网点计算等。

10. 充电桩系统计算类表格：包括充电桩功率、充电时间等计算。

三、表格的使用方法与注意事项1. 下载安装Excel表格。

2. 输入计算所需的参数和数据。

3. 进行计算并查看结果。

4. 注意数据的有效性和合理性。

5. 熟练掌握各项计算公式和方法。

通过本文的介绍，相信大家已经对这75个电气计算Excel表格有了初步的了解。

这些表格不仅拥有丰富的功能和广泛的适用范围，而且使用起来非常方便，希望这些工具能够对大家在电气工程计算方面提供一些帮助。

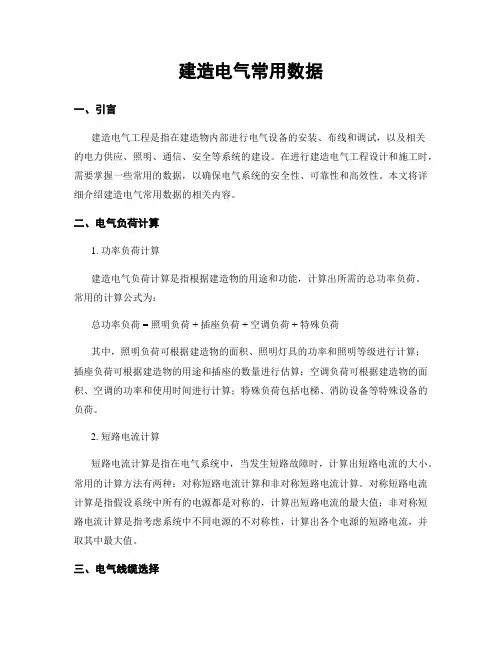

建造电气常用数据一、引言建造电气工程是指在建造物内部进行电气设备的安装、布线和调试，以及相关的电力供应、照明、通信、安全等系统的建设。

在进行建造电气工程设计和施工时，需要掌握一些常用的数据，以确保电气系统的安全性、可靠性和高效性。

本文将详细介绍建造电气常用数据的相关内容。

二、电气负荷计算1. 功率负荷计算建造电气负荷计算是指根据建造物的用途和功能，计算出所需的总功率负荷。

常用的计算公式为：总功率负荷 = 照明负荷 + 插座负荷 + 空调负荷 + 特殊负荷其中，照明负荷可根据建造物的面积、照明灯具的功率和照明等级进行计算；插座负荷可根据建造物的用途和插座的数量进行估算；空调负荷可根据建造物的面积、空调的功率和使用时间进行计算；特殊负荷包括电梯、消防设备等特殊设备的负荷。

2. 短路电流计算短路电流计算是指在电气系统中，当发生短路故障时，计算出短路电流的大小。

常用的计算方法有两种：对称短路电流计算和非对称短路电流计算。

对称短路电流计算是指假设系统中所有的电源都是对称的，计算出短路电流的最大值；非对称短路电流计算是指考虑系统中不同电源的不对称性，计算出各个电源的短路电流，并取其中最大值。

三、电气线缆选择1. 线缆截面选择在进行建造电气工程设计时，需要根据电气负荷和电缆的敷设长度，选择合适的线缆截面。

常用的选择方法是根据电缆的额定电流和敷设长度，查找电缆的载流量表，选择能够满足负荷要求的线缆截面。

2. 线缆敷设方式选择线缆的敷设方式根据建造物的结构和电气系统的布置进行选择。

常用的敷设方式有地下敷设、架空敷设和隐蔽敷设。

地下敷设适合于地下室、地下通道等场所；架空敷设适合于室外电气系统；隐蔽敷设适合于室内电气系统，如墙壁内部或者地板下敷设。

四、电气设备选型1. 开关设备选型在建造电气工程中，常用的开关设备有断路器、熔断器和隔离开关等。

选型时需要考虑负荷电流、短路电流和操作方式等因素。

根据负荷电流和短路电流，选择能够承受相应电流的开关设备；根据操作方式，选择手动操作或者自动操作的开关设备。

电力工程电气设计手册一名合格的电气技术人员，应掌握大量的常用电气数据，但由于资料来源庞杂繁复，使得相关技术人员工作量增大，为了解决这一问题，小匠为大家找到了这本《电气工程常用数据速查手册》其中包含：电气工程常用基础数据、电气工程常用计算数据、电气工程常用技术数据、电气工程施工现场用电安全数据四个章节，是一本方便、快捷、准确、实用的电气工程数据速查手册。

1电气工程常用基础数据 (1)1.1常用单位 ........................... .. (1)1.1.1常用计fit单位................................ 】1.1. Z常用的物理眞和单位 (4)1.1.3单位换算关系 (15)1.1. 4物理常用数据 (23)1.1. 5常用材料的物理性能 (26)1.2常用图例符号及标注 (31)1.2.1常用建筑图例符号 (31)1.2.2常用电气图用图形符号 (32)1.2.3电气施工图的常用标注形式 (47)2电气工程常用计算数据 (49)2.1用电设备的负荷计算 ... .. (49)2.1.1需要系数法 (49)2.1.2利用系数法 (53)2.2电缆截面选择计算 (55)2.3短路电流计算 ...... .. (67)2.3.1高（中）压系统短路电流卄算 (67)2-3.2低圧系统短路电流计算 .......... . (67)2・3・3标幺值计算式 (68)2.3.4矩路容就 (71)3电气工程常用技术数据 (73)3・1 供配电系统 (73)3-1.1负荷分级.. (73)3.1.2电用选择及电能质凰 (78)3.2 配变电所 (81)3.2.1配电变圧器选择 (81)3. 2. 2供配电系统接线方式 (83)3.2.3配电装置的布迓 (92)3.3继电保护装置 (101)3.4 自备电源......................... .. (104)3・5 低压配电 (106)3. 5.1 导体选择 (106)3,5.2低压配电线路的敷设 (112)3. 5.3低压配电箱(盘)安装 (117)3.5.4丿F关.插座、接线金安装 (119)3. 6配电线路布线系统 (127)3・6・1金皿导符布线 (127)3・6・2金属线槽布线 (127)3.6.3电力电缆布线 (128)3.6.4矿物绝缘(MI)电缆布线 (129)3. 6.5室内布线 (130)3. 6. 6 空外布线 (141)3. 6. 7 陟线施工 (142)t电气順叨 (146)3. 7.1照明光源 (146)3. 7.2照明质采 (177)3.7.3照明水平 (179)3. 7.4各类建筑服明标准 (180)2. 1用电设备的负荷计算2.L1离要系数法1.需要系数法的计算方法需要系数法主婪适用于配变电所的负荷计算，计算方法如下；SP=K2S<K a Pe) (2-1)EQ=Kg》(KdPctan卩) (2-2)S=』① P)2+(E 护(2 3) 式中P——计算有功功率(kW)；Q~-计算无功功率(kVa"；S——计算视在功率(kVA〉；Pe——用电设备组的设备功率(kW>；Kd——需要系数$ t 功率因数角正切值)Ks——同期系数，有功时取0・8~0・9,无功时取0. 93~0. 97。

【60组必备电气计算excel表格工具汇总打包】1. 介绍在电气工程设计和施工中，各种复杂的计算是必不可少的。

为了提高工作效率和准确性，合理使用excel表格工具可以大大简化这些计算过程。

然而，要想找到适合自己使用的工具并非易事。

本文将为大家汇总整理60组必备的电气计算excel表格工具，希望能给大家的工作带来便利。

2. 电气负荷计算工具在电气设计中，计算各种负荷是必不可少的。

这包括单相负荷、三相负荷等。

我们经常会用到的有功功率、无功功率和视在功率的计算，以及电流、电压的计算。

还需要进行线路的电压降计算。

所有这些都可以使用excel表格来快速进行。

3. 电压降计算表格示例下面给大家提供一个简单的电压降计算表格示例，方便大家在实际工作中使用。

4. 短路电流计算工具在电气设计中，短路电流的计算是非常重要的。

它关系到电气设备的选型和保护的设计。

使用excel表格可以快速准确地进行短路电流的计算，有利于工程师的工作。

5. 短路电流计算表格示例同样地，在这里我们也给大家提供一个简单的短路电流计算表格示例，以供参考。

6. 配电线路计算工具在配电线路设计中，各种参数的计算也是必不可少的。

电缆的选择、截面积的计算、电缆的敷设方式等。

这些都可以使用excel表格来进行。

还可以进行电缆的电流容量计算、电缆的温升计算等。

7. 电缆容量计算表格示例这里也给大家提供一个电缆容量计算表格示例，以供大家参考。

8. 总结通过以上的介绍，我们可以看到excel表格在电气设计中的重要作用。

它可以帮助工程师们快速准确地进行各种复杂的计算，提高工作效率。

我们也可以看到，合理使用excel表格需要一定的经验和技巧，希望本文可以帮助大家更好地使用excel表格进行电气计算。

9. 过载保护计算工具在电气设计中，过载保护是非常重要的一环。

通过使用excel表格工具，工程师可以快速计算电路的过载保护装置的额定电流和额定功率，以确保电路和设备的安全运行。
