粘土灌浆方案

水泥静压灌浆、粘土静压灌浆施工方案一、灌浆设计要求1、双排二序梅花布孔，孔间距0.5m，排距0.5m。

2、造孔采用干钻法。

3、灌浆压力设计初拟0.1-0.3Mpa，实际灌浆压力需经现场灌浆试验后确定。

二、灌浆施工1、水泥静压灌浆1.1、施工工艺流程：1.2、施工总体方案（1）设计要求根据设计要求，水泥静压灌浆采用双排二序施工，灌浆采用水泥浆，底线按设计图控制，灌浆线布置于堤堤轴线孔距0.5m，排距0.5m。

（2）施工总体方案根据本工程的特性和施工要求，总体施工方案为：1）采用XY-1型地质回钻机配金刚石钻头或硬质合金钻头钻孔。

2）灌浆布孔，双排二序施工，根据要求选取3个孔进行灌浆试验。

灌浆施工按逐续加密原则进行，以试验空为先，待取得有关实际数据后，再依次按一、二序的次序全面进行施工。

3）灌浆施工同时，根据规程规范做好施工记录，填写相关数据记录表。

1.3、施工准备（1）施工布置灌浆施工时，拟在灌浆轴线侧分段布置现场临时仓库和灌浆机棚，采取分散制浆，输将管路长控制在30～40m左右。

拟投入3个施工机组，每个机组配备钻机、灌浆机、制浆机、水泵各一台，并布设现场水泥仓库一个。

采取分段施工，分机组作业。

（2）机械设备1）钻机：型号XY-1A型，地质液压回转钻机，北京探矿机械厂，性能可靠。

转移方便，最大钻孔深度100m，设置有中、高、低档，适合本工程钻进；2）灌浆泵：型号HB50/15型，山东泰安水利机械厂生产，单缸卧式，最大输浆量80L/min，最大灌浆压力1.5Mpa；3）制浆机：高速制浆机，可以保证制浆和灌浆之间的连续性；4）水泵：多级潜水泵，满足钻孔、制浆的用水要求；5）比重计：采用1001型泥浆比重称，可以检测稀至浓的各级水灰比的浆液比重（密度）。

每台制浆机必备一台，以便随时进行检测；6）压力表：灌浆用压力根据试验数据确定，设计要求0.1-0.3Mpa。

1.4、钻孔（1）钻孔按照设计桩号准确定位，其偏差不大于10cm，孔深、孔斜符合设计要求；（2）采用XY-1型地质回转钻机钻孔。

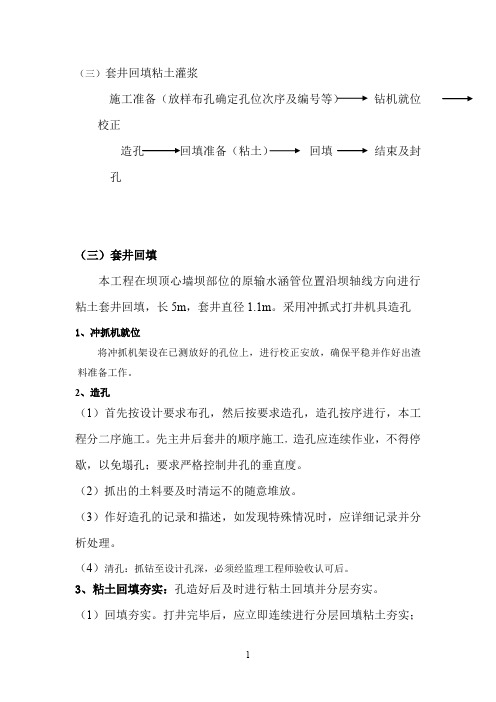

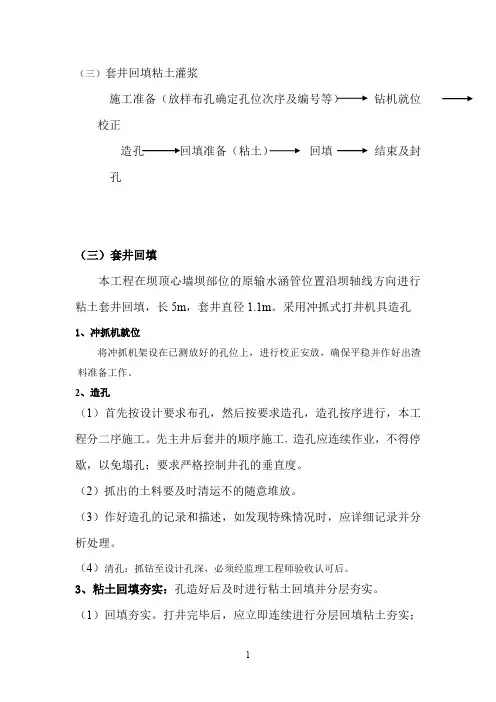

（三）套井回填粘土灌浆
施工准备（放样布孔确定孔位次序及编号等）钻机就位校正
造孔回填准备（粘土）回填结束及封
孔
（三）套井回填
本工程在坝顶心墙坝部位的原输水涵管位置沿坝轴线方向进行粘土套井回填，长5m，套井直径1.1m。

采用冲抓式打井机具造孔1、冲抓机就位
将冲抓机架设在已测放好的孔位上，进行校正安放，确保平稳并作好出渣料准备工作。

2、造孔
（1）首先按设计要求布孔，然后按要求造孔，造孔按序进行，本工程分二序施工。

先主井后套井的顺序施工，造孔应连续作业，不得停歇，以免塌孔；要求严格控制井孔的垂直度。

（2）抓出的土料要及时清运不的随意堆放。

（3）作好造孔的记录和描述，如发现特殊情况时，应详细记录并分析处理。

（4）清孔：抓钻至设计孔深，必须经监理工程师验收认可后。

3、粘土回填夯实：孔造好后及时进行粘土回填并分层夯实。

（1）回填夯实。

打井完毕后，应立即连续进行分层回填粘土夯实；
回填土料应选用含水量符合设计要求、颗粒松散的粘壤土，分层回填厚度以0.3～0.5m为宜；夯击时夯锤落距2～3m，夯击次数20～25次；回填时应保持井底无水。

（2）异常情况处理。

当出现严重塌孔时，可用土回填击实后，再进行冲抓；当井底有渗水时，可倾倒干土，反复抓尽，直至把水吸干。

粘土灌浆工程施工方案一、工程概况粘土灌浆是指利用泥浆或水泥浆来往土体中注入一种砂浆，从而改善土体的结构和力学性质，增强土体的稳定性和承载能力。

粘土灌浆工程一般应用于土石坡、地基加固、地下水封固、地下工程施工等方面。

本工程为某山体边坡加固工程，需要进行粘土灌浆和灌浆桩施工。

二、施工方案1.施工准备1.1 装备准备（1）提前准备好各种机械设备和工具，包括搅拌机、泵车、灌浆桩钻机等。

（2）检查设备和工具的运行状态，保证正常运转。

1.2 施工人员（1）组织好施工人员，确定各个岗位人员的职责和工作任务。

（2）安排专业技术人员负责现场施工管理和监督。

1.3 材料准备（1）准备好所需的水泥、石灰、砂浆等灌浆材料。

（2）检查材料质量，合格后方可使用。

1.4 地基处理在施工前应对工程现场进行初步的地基处理，清理杂物，确保施工面整洁。

2.施工工艺2.1 粘土灌浆施工（1）按照设计要求和工程要求制定灌浆方案。

（2）确定灌浆孔的位置和深度，进行钻孔。

（3）将泥浆或水泥浆倒入灌浆孔中，利用泵车进行灌浆。

（4）对灌浆孔进行封堵，保证灌浆材料不流失。

（5）注意控制灌浆量和压力，确保灌浆效果。

2.2 灌浆桩施工（1）确定灌浆桩的位置和尺寸，进行打桩。

（2）在灌浆桩孔中灌入水泥浆或泥浆。

（3）桩顶封堵，进行灌浆硬化。

3.安全措施3.1实行施工交底制度，做好施工现场安全告知，强化安全教育。

3.2严格遵守施工操作规程，做好设备维护保养，避免发生安全事故。

3.3定期检查现场安全设施，保证施工现场的安全环境。

3.4严格控制施工现场人员作业行为，保证作业人员的安全。

4.质量控制4.1 严格遵循设计图纸和规范要求，保证施工质量。

4.2 对灌浆施工进行质量检测，确保灌浆材料的质量符合标准。

4.3 做好施工记录和施工日志，确保施工过程和结果可查可控。

5.验收和收尾5.1 在工程完工后进行工程验收，检查工程质量和安全情况。

5.2 对工程进行竣工图纸整理和报批，做好工程交接。

粘土固化剂水泥灌浆施工监理作业指导书1．概述：1.1粘土固化剂水泥灌浆技术就是利用钻机在地层中造孔，然后将注浆管申到须灌浆地层根据设计要求的灌浆方法将浆液注入到坝体和坝基地层中，固化剂水泥浆液将填充和密实坝体和坝基中的裂隙、孔洞并在坝体内形成结石体以提高坝体和坝基的抗渗性。

2. 监理工作程序和工作内容2.1灌浆工程开工前现场监理应检查设备，灌浆设备有地质钻机，粘土粉细机、搅浆桶、泥浆池，泥浆泵，压力表、管路。

将所有设备进行试运转，看设备完好情况，不合格设备要求施工单位更换。

检查水泥和固化剂的合格证、出厂检验报告、水泥复试报告，质量合格才能使用。

将以上检查结果在监理日记中做详细记录。

2.2对灌浆所用的材料和浆液进行试验，土料试验包括：颗粒分析、有机质含量及可容盐含量等；浆液试验包括：容重、粘度、稳定性、胶体率及失水量等。

浆液经试验后一般采用以下配比:粘土水泥比为8∶2, 固化剂用量为水泥用量的15%,水料比为0. 5: 1; 每拌浆液实际用料为粘土40kg、水泥10kg、水75kg; 浆液容重控制在1. 62T m 3 , 泥浆密度1. 8～2. 3gcm 3, 失水量≤20m l, 胶体率≥35% , pH 值: 7～12。

2.3监督承包人根据设计及合同技术规范要求，选有代表性坝段进行试灌，试灌前承包人应将试验大纲报监理部审批，试灌应按灌浆设计进行布孔、造孔、制浆、灌浆。

观测灌浆压力、吃浆量及泥浆容重、坝体位移和裂缝等。

试验孔不少于3个。

试验结束后应分析资料，总结经验，确定施工参数，完善和熟练灌浆工艺。

灌浆试验结束后，承包人应及时整理试验成果报监理部审批。

现场监理应将以上实验结果在监理日记中做详细记录。

然后方可全面施工。

2.4灌浆工程开工前14天，承包人应根据试验成果和技术规范要求，结合现场施工条件，编制灌浆工程施工措施计划报监理部审批，包括以下内容：（1）工程概况（灌浆部位，施工布置，钻孔分序及编号）（2）灌浆工序，工艺和压力。

灌浆工程施工基坑施工方案一、工程概况本工程为某商业综合体的地下一层和地下二层基坑工程，总面积约10000平方米，深度约7米，周边环境为老旧城区，地下水位较高，地质条件为软岩和粘土，地下水丰富。

二、灌浆工程施工目标1. 对基坑墙壁进行加固，确保基坑的稳定性和安全性。

2. 防止地下水渗透，保障基坑周边环境和建筑物的安全。

三、灌浆工程施工方案1. 施工前准备在进行灌浆工程前，需要对基坑进行周边环境的调查和地质勘察，获取基坑附近的地下水位、土质及地质情况等信息，并制定相应的灌浆方案。

2. 施工材料及设备准备灌浆工程所需的材料主要包括水泥、注浆剂、加固材料等，设备包括注浆设备、泵车、搅拌设备等。

3. 施工工艺流程（1）对基坑墙壁进行凿孔处理，打孔间距不超过1.5米，孔深度根据实际情况确定。

（2）将凿孔和墙体表面清洗干净，并将注浆设备接入孔口。

（3）根据设计要求，将水泥和注浆剂按一定比例搅拌均匀，然后通过泵车送入基坑墙壁孔中进行注浆。

（4）注浆完成后，等待一定时间使其固化，然后进行下一道工艺流程。

（5）再次对基坑墙壁进行检测和清洗，确保基坑墙壁完全加固和防水。

四、施工注意事项1. 施工中需严格按照设计要求进行，确保注浆的质量和数量符合标准。

2. 在施工过程中要加强对基坑周边环境和建筑物的保护，避免施工对周边环境造成不利影响。

3. 施工过程中需加强对工人的安全教育和施工现场的安全管理，确保施工安全。

4. 施工过程中需密切关注地下水变化、地质条件变化及施工效果，随时调整施工方案。

五、施工质量验收1. 结束灌浆工程后，需进行全面的施工质量验收，确保灌浆工程达到设计要求。

2. 需对基坑墙壁进行专业的检测和测量，确保墙壁的加固和防水效果。

3. 应对施工过程进行全面的验收和记录，做好相关的工程档案和报告。

六、施工效果评估1. 在施工结束后，需对灌浆工程效果进行评估，对加固和防水效果进行全面检测和测量。

2. 需对施工过程中的经验和问题进行总结和评估，为今后类似工程提供经验借鉴。

大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中，此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。

下面将介绍具体的施工方案。

在大坝灌浆坝基线以下5米的范围内，我们采用防渗帷幕灌浆，使用纯水泥浆进行灌注。

而在坝基以上的土坝充填式灌浆中，我们会在坝坡上布置单排灌浆孔，孔距为2.0米。

灌浆材料包括水泥粘土浆和水。

水泥粘土浆的配比为砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%，水泥掺入量为15%。

灌浆施工次序采用逐渐加密法，先钻一个先导孔了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，最后进行第三次序孔钻孔灌浆。

帷幕灌浆采用直自下而上进行，灌浆压力为400～500Kpa。

充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长为5～10米。

浆液稠度先稀后稠，采用少管多复方法。

灌浆压力由小到大，孔口最大灌浆压力为50kPa。

在机械设备和人员方面，我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。

钻孔灌浆专业施工人员为8人。

施工过程中，我们先进行测量布孔，按设计图纸测量放出灌浆孔轴线，并用木桩在地面上标明孔位写上孔号。

所有钻孔按施工放样图纸统一编号，并注明施工次序。

灌浆材料经过称量，称量误差小于5%。

浆液采用专用机械制浆，搅拌均匀并测定浆液密度。

最后进行封孔和检查孔施工。

充填式灌浆应该采用分段灌注的方法，从下往上，每段长度为5-10米。

浆液的浓度应该先稀后稠，采用少量管道多次注入的方法，灌浆方式应该采用纯压式灌浆。

开始时应该使用稀浆，经过3-5分钟后再加入更浓的泥浆。

如果孔口压力下降或注浆管出现负压（压力表读数低于），则应增加浆液的浓度。

在灌浆过程中，应先灌注第一序孔，采用“少灌多复”的方法。

等第一序孔灌浆结束后，再进行第二序孔。

每次最大灌浆量应按设计要求控制，每孔灌浆次数不少于5次，两次灌浆间隔时间不少于5天。

同时，要做好灌浆记录。

在帷幕灌浆中，应采用循环式灌浆，压力表应安装在孔口回浆管上，灌浆压力应为400-500Kpa。

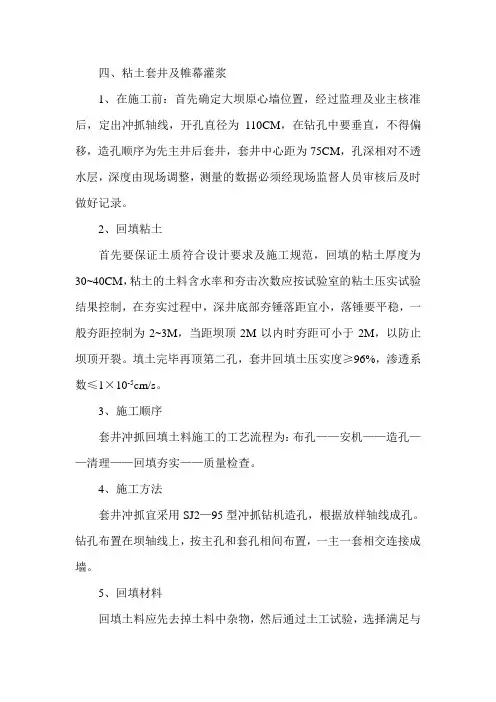

四、粘土套井及帷幕灌浆1、在施工前：首先确定大坝原心墙位置，经过监理及业主核准后，定出冲抓轴线，开孔直径为110CM，在钻孔中要垂直，不得偏移，造孔顺序为先主井后套井，套井中心距为75CM，孔深相对不透水层，深度由现场调整，测量的数据必须经现场监督人员审核后及时做好记录。

2、回填粘土首先要保证土质符合设计要求及施工规范，回填的粘土厚度为30~40CM，粘土的土料含水率和夯击次数应按试验室的粘土压实试验结果控制，在夯实过程中，深井底部夯锤落距宜小，落锤要平稳，一般夯距控制为2~3M，当距坝顶2M以内时夯距可小于2M，以防止坝顶开裂。

填土完毕再顶第二孔，套井回填土压实度≥96%，渗透系数≤1×10-5cm/s。

3、施工顺序套井冲抓回填土料施工的工艺流程为：布孔——安机——造孔——清理——回填夯实——质量检查。

4、施工方法套井冲抓宜采用SJ2—95型冲抓钻机造孔，根据放样轴线成孔。

钻孔布置在坝轴线上，按主孔和套孔相间布置，一主一套相交连接成墙。

5、回填材料回填土料应先去掉土料中杂物，然后通过土工试验，选择满足与设计要求的回填粘土料，采用边回填边夯实，夯实采用了蹄形的砼（或石质）夯锤，应严格控制回填土料的含水量及分层厚度，回填顺序随打孔顺序进行回填。

6、工程内容帷幕灌浆分为坝体帷幕灌浆及坝基帷幕灌浆，主坝桩号为0+000~0+160，副坝桩号为0+000~0+064。

7、施工顺序因坝顶场地狭小，分二序施工，先I序孔后II序孔，奇数孔为I 序孔，偶数孔为II序孔。

8、灌浆材料灌浆材料为32.5Mpa普通硅酸盐水泥，灌浆浆液采用六个比级：即5:1、3:1、2:1、0.8:1、0.6:1、（0.5:1）。

9、帷幕灌浆施工方法及工艺流程帷幕灌浆流程图（1）测量放样按设计图纸对各序帷幕灌浆孔进行精确孔位放样，并分别做出明显标记，主坝岸坡段孔距1.5m，桩号为0+000~0+160，河槽段孔距为2.0M，副坝桩号为0+000~0+064，副坝岸坡段孔距1.5M，钻孔深入坝基均为5.0M。

黄泥灌浆方案及安全技术措施1. 黄泥灌浆方案黄泥灌浆是一种常用的地基处理方法。

其主要作用是通过灌注黄泥、粘土、混凝土等物料来填充地基中的空隙，达到增强地基的稳定性和承载能力的目的。

黄泥灌浆方案主要包括以下几个方面：1.1 材料准备黄泥灌浆的主要材料是黄泥、粘土和水泥。

黄泥应为黏性良好、干燥后不易开裂、粘土含量在20%以上的土壤。

水泥应选用32.5级以上的硅酸盐水泥。

在配制灌浆料时应根据实际情况进行配合，以保证灌浆料的流动性和稳定性。

1.2 浇注技术黄泥灌浆的浇注可以采用两种方法：手动浇注和机械浇注。

手动浇注适用于小面积和较浅的地基处。

机械浇注适用于大面积和深度较深的地基处。

不论使用哪种方法，都需要控制浇注的速度和压力，防止产生过度压实和损坏地基等情况。

1.3 灌浆量控制在进行黄泥灌浆时，需要根据地基的情况、土质条件和要求承载能力等要素进行灌浆量的控制。

一般来说，灌浆量控制在每平方米0.5-1.0米之间，灌浆深度控制在2-4米之间。

同时，要注意灌注的位置，保证灌浆料能够充分填充地基中的空隙。

2. 安全技术措施在进行黄泥灌浆时，需要采取一系列安全技术措施，以确保工人和施工现场的安全，防止因操作不当而导致事故的发生。

主要的安全技术措施包括以下几个方面：2.1 工人防护在施工现场中，工人必须穿戴符合规定的劳保用品，如安全鞋、安全带、防护手套等。

特别是在进行高空、洞穴等危险作业时，必须使用防护措施，以保证工人的安全。

2.2 施工现场管理施工现场应设有专人进行管理，定期检查设备、工具和施工现场的安全状况，及时发现和处理安全隐患，并保持施工现场的整洁和安全。

2.3 环境保护在进行黄泥灌浆时，需要注意环境保护和污染防治。

在挖掘和运输土方时，必须采取防止扬尘的措施。

在运输和储存灌浆料时，必须做到密闭和防渗漏，防止对周围环境造成污染。

2.4 防止事故发生在进行黄泥灌浆时，需要注意安全防范和事故应急措施。

对灌浆设备进行定期检查和维护，保证设备的正常运行。

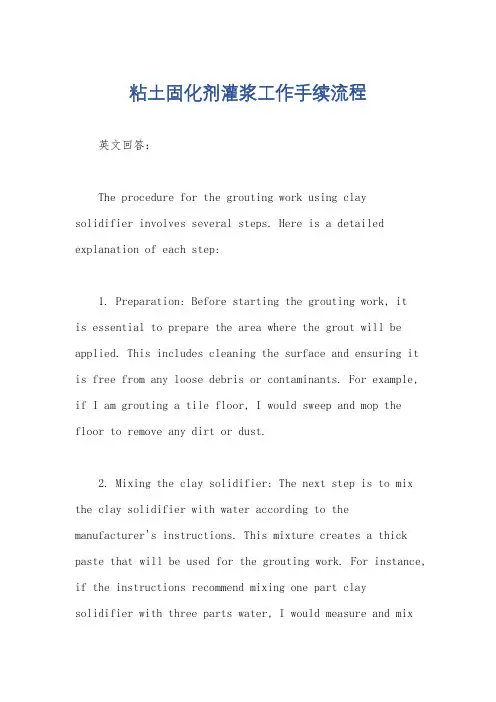

粘土固化剂灌浆工作手续流程英文回答：The procedure for the grouting work using claysolidifier involves several steps. Here is a detailed explanation of each step:1. Preparation: Before starting the grouting work, itis essential to prepare the area where the grout will be applied. This includes cleaning the surface and ensuring it is free from any loose debris or contaminants. For example, if I am grouting a tile floor, I would sweep and mop the floor to remove any dirt or dust.2. Mixing the clay solidifier: The next step is to mix the clay solidifier with water according to themanufacturer's instructions. This mixture creates a thick paste that will be used for the grouting work. For instance, if the instructions recommend mixing one part claysolidifier with three parts water, I would measure and mixthe ingredients accordingly.3. Application: Once the clay solidifier is properly mixed, it is time to apply it to the desired area. This can be done using a trowel, a grout float, or even a gloved hand, depending on the size and nature of the project. For example, if I am grouting a wall, I would use a trowel to spread the clay solidifier over the gaps between the bricks.4. Smoothing and shaping: After the clay solidifier is applied, it needs to be smoothed and shaped to achieve a neat and even finish. This can be done by using a damp sponge or a grout tool to remove any excess grout andcreate clean lines. For instance, if I am grouting a mosaic tabletop, I would use a damp sponge to wipe away any excess grout and make sure the grout lines are well-defined.5. Curing: Once the grout is applied and shaped, it needs time to cure and harden. The curing time can vary depending on the type of clay solidifier used and the environmental conditions. It is important to follow the manufacturer's instructions regarding the curing time. Forexample, if the instructions recommend allowing the groutto cure for 24 hours, I would ensure that the area is left undisturbed for the specified time.6. Cleaning: After the grout has cured, it is necessary to clean the surface to remove any residue or haze. Thiscan be done by using a damp sponge or a grout cleaner. For instance, if I am grouting a bathroom floor, I would use a damp sponge to wipe away any grout residue and then use a grout cleaner to remove any stubborn stains.7. Sealing (optional): Depending on the type of clay solidifier used and the intended use of the grouted area,it may be necessary to apply a sealer to protect the grout from stains and moisture. This step is optional but canhelp prolong the lifespan of the grout. For example, if Iam grouting a kitchen countertop, I would apply a sealer to prevent any food or liquid from penetrating the grout lines.中文回答：粘土固化剂灌浆工作的流程包括以下几个步骤。

5.4.4.2 粘土固化剂灌浆设计粘土固化剂灌浆就是用80~90%的粘土、15~20%的水泥和水泥用量15~20%的粘土固化剂按1.5:1~1:1的水料比通过高速搅拌后，参照帷幕灌浆施工工艺注入堤身或堤基，充填（或劈裂）密实堤防内部各处洞穴、裂隙、土质松散等隐患，以达到消除渗漏，提高堤防防抗渗能力的目的。

粘土固化剂属于新一代灌浆材料，为灰白色固体粉末，无味、无毒、非易燃易爆品。

粘土固化剂防渗灌浆技术于2004年6月通过了水利部科技司的技术成果鉴定，2005年1月获得广西壮族自治区科技进步一等奖，2005年5月获得国家发明专利。

2010年12月，湖南省水利厅下发了《关于进一步推广粘土固化剂在我省病险水库除险加固过程中试用的函》。

2011年12月，广西壮族自治区发布了《特种粘土固化浆液工程应用技术规范》的省级地方标准。

粘土固化剂灌浆技术的优点是：粘土固化浆液吸水性大且基本无析水性；初始粘度、胶凝时间可控；结石体早期强度上升较快且可控，标准养护28天抗压强度可达6~7Mpa、渗透系数达到C-7cm/s量级。

在抗地下水稀释性、流动性、可灌性、胶凝体积膨胀性、固化性、稳定性等方面优势明显；防渗体结构密实且强度高、抗震性好。

在工程应用实践中取得了明显的技术、经济效益。

在胶凝体的膨胀性和强度和稳定性相结合方面达到国际先进水平（摘自水利部科技司鉴定意见）。

施工设备简单、操作容易、造价适中、施工方法成熟、防渗效果显著、维护周期长、绿色环保。

根据洞庭湖地区的特点，对堤身土质松散、密实度较低、洞穴较多、渗漏严重的堤段，建议采用粘土固化剂进行防渗加固处理。

1）灌浆孔距粘土固化剂灌浆钻孔布置在离堤顶中心线外侧2m处，孔距1.2m、单排布置。

对洞穴较多、重点险工堤段采用双排，孔距 1.5m、排距0.75m布置。

2）灌浆孔深及孔径粘土固化剂灌浆深度为深入堤基以下 1.0m，孔径为91mm和110mm两种孔径。

3）灌浆材料及灌浆压力土料选用粘土，要求粘土的黏粒含量不小于25%、塑性指数不小于25，水泥选用32.5以上的普通硅酸盐水泥，粘土固化剂选用特定的专利产品，水料比一般控制在 1.5:1~1:1。
