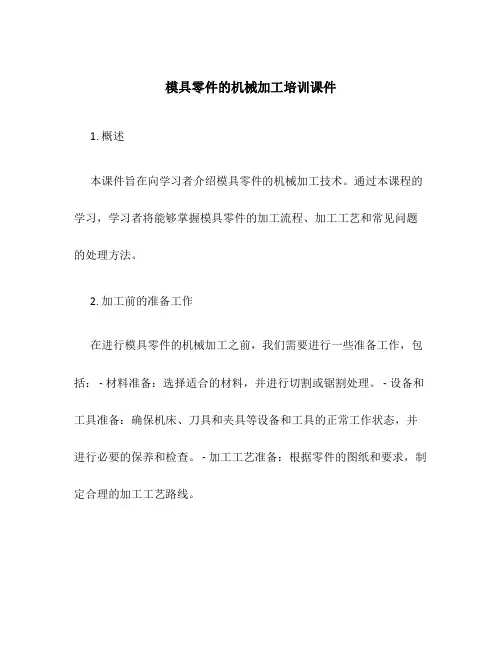

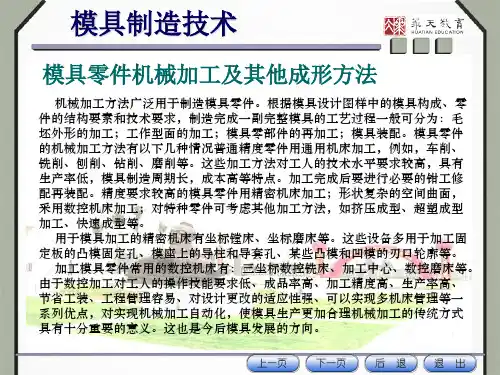

模具零件的机械加工培训课件1. 概述本课件旨在向学习者介绍模具零件的机械加工技术。
通过本课程的学习，学习者将能够掌握模具零件的加工流程、加工工艺和常见问题的处理方法。
2. 加工前的准备工作在进行模具零件的机械加工之前，我们需要进行一些准备工作，包括： - 材料准备：选择适合的材料，并进行切割或锯割处理。
- 设备和工具准备：确保机床、刀具和夹具等设备和工具的正常工作状态，并进行必要的保养和检查。
- 加工工艺准备：根据零件的图纸和要求，制定合理的加工工艺路线。
3. 加工流程模具零件的机械加工一般包括以下几个步骤：步骤一：粗加工1.设定工件的基准面和基准点，并进行夹紧。
2.进行粗车削或粗铣削，以去除材料多余部分。
3.使用合适的切削液和切削工具，确保加工过程中的冷却和润滑。
步骤二：精加工1.根据零件图纸和要求，进行精确的尺寸加工，包括车削、铣削、钻孔等。
2.注意控制刀具的进给速度、切削速度和刀具半径等参数，以确保尺寸和表面质量的精度要求。
步骤三：热处理对于某些模具零件，可能需要进行热处理来提高材料的硬度和强度。
常见的热处理方法包括淬火、回火和退火等。
在热处理过程中，需要严格控制温度、时间和冷却速度等参数，以确保零件的性能达到设计要求。
步骤四：表面处理1.根据零件的要求，进行表面处理，包括镀铬、喷涂等。
2.确保表面处理的质量和耐磨性，以提高零件的使用寿命和表面光洁度。
4. 常见问题和处理方法在模具零件的机械加工过程中，可能会遇到一些常见问题，如下所示：问题一：加工尺寸不准确处理方法： - 检查机床的精度和刚度，以确保机床正常工作。
- 检查刀具的磨损情况，必要时更换刀具。
- 调整加工工艺参数，如进给速度、切削速度等。
问题二：表面粗糙度不满足要求处理方法：- 检查切削液的供给和冷却情况，确保切削液正常工作。
- 选择合适的切削工具和刀具尺寸，以获得更好的表面光洁度。
- 调整加工工艺参数，如切削速度、进给速度等。
第一章模具机械加工的基本理论一、填空题1、模具的生产过程由﹑﹑﹑﹑组成。
2、表面冷压加工强化工艺是以降低表面粗糙度值，提高表面硬度，并在表面层产生压缩残余应力的表面加工方法。
主要有、和。
3、模具的主要技术经济指标有：模具、模具、模具和模具。
4、工艺过程划分阶段的主要原因是：1）；2）；3）。
5、机械切削加工顺序的安排，应考虑以下几个原则：1）；2）；3）；4）。
6、确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。
7、影响模具精度的主要因素有：1）；2）；3）；4）。
8、基准按其作用不同，可分为基准和工艺基准两大类。
工艺基准按按用途不同，又分为基准、基准和基准。
9、模具加工工艺过程一般可分为以下几个阶段：1）粗加工阶段；2）加工阶段；3）加工阶段；4）加工阶段。
10、零件的加工精度精度包含三方面的内容：即精度、精度和精度。
二、是非判断题1、在模具产品的生产过程中，对于那些使原材料成为成品的直接有关的过程，如毛坏制造﹑机械加工﹑热处理和装配等，称为工艺过程。
┉┉┉┉┉┉（）2、模具机械加工与其它机械产品的机械加工相比较，有其特殊性：模具一般是单件小批生产，模具标准件则是成批生产；成形零件加工精度较高；所采取的加工方法往往不同于一般机械加工方法。
┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）3、模具加工工艺过程是由若干个按顺序排列的工序组成，而每一个工序又可依次细分为安装﹑工位﹑工步和走刀。
┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）4、划分工序的主要依据，是零件在加工过程中工作地点﹑加工对象是否改变以及加工是否连续完成。
如果不能满足其中一个条件，即构成另一个工序。
（）5、模具零件的毛坯形式主要分为原型材锻造件铸造件和半成品四种。
┉（）6、模具是指以特定的形状通过一定的方式（如冲裁、拆弯、注射等）使原材料成形的工艺装备。
┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（）7、模具生产为单件、多品种生产。
在制造工艺上尽量采用通用机床、通用刀量具和仪器，尽可能地减少专用工具的数量。
第2章模具零件的机械加工思考题与习题l.在模具加工中，制定模具零件工艺规程的主要依据是什么?答：根据模具零件的几何形状、尺寸和模具零件的技术要求，结合现有加工技术和设备情况下，能以最经济、最安全加工出高质量的模具零件作为依据。
2.在导柱的加工过程中,为什么粗(半精)、精加工都采用中心孔作定位基准?答：导柱的加工过程中，为了保证各外圆柱面之间的位置精度和均匀的磨削余量。
对外圆柱面的车削和磨削，一般采用设计基准和工艺基准重合的两端中心孔定位。
所以，在半精车、精车和磨削之前需先加工中心定位孔，为后继工序提供可靠的定位基准。
3.导柱在磨削外圆柱面之前,为什么要先修正中心孔？答：磨削前对导柱进行了热处理，导柱中心定位孔在热处理后的修正，目的是消除热处理过程中中心孔可能产生的变形和其它缺陷，使磨削外圆柱面时能获得精确定位，保证外圆柱面的形状和位置精度要求。
4.拟出图2.1所示导柱的工艺路线，并选出相应的机加工设备。
图2.1可卸导柱导柱加工工艺过程工序号工序名称工序内容设备检验1 备料Φ36mm（20号钢）2 下料按图纸尺寸考虑切削余量Φ36m m×195㎜锯床自检车床自检3 粗车外圆定位：①车端面打中心孔；车外圆到Φ34mm；②调头车端面（到尺寸190mm），打中心孔，车外圆到Φ34mm。
4 精车中心孔定位：车床专职检验员①精车外圆面到尺寸（留磨削余量0.2mm），精车R3；5 精车调头外圆定位：①车锥面到尺寸，倒角C1.5；②在端面钻M8螺纹底孔，前端按图扩孔到Φ8.4，攻丝M8，端面锪孔到尺寸。
车床6 热处理①20号钢渗碳0.8～1.2㎜；②淬火HRC58～62。
热处理炉(检验硬度、平直度)。
7 研磨中心孔外圆定位：研磨中心定位孔。
车床8 磨外圆中心孔定位：粗磨、精磨外圆、锥面磨床自检9 研磨①研磨导柱导向部分外圆10 检验专职检验员11 入库清洗、喷涂防锈润滑油后,分类用塑料薄膜包封后入库5.导套加工时，怎样保证配合表面间的位置精度要求?答：由于构成导套的主要表面是内、外圆柱表面，一般采用一次装夹后，完成对有位置精度要求的内、外圆柱表面的车削和热处理后的磨削加工就能保证配合表面间的位置精度要求。
第一章模具零件机械加工工艺规程及制造技术要求第一节模具零件机械加工工艺规程的编制一、填空题1.安装、工步2.装夹3.加工内容、质量检验方法及精度要求、切削用量、时间定额4.机械加工工艺过程、机械加工工艺、机械加工工序二、判断题1.√2.√三、选择题1.D2.C3.A四、名词解释1.工位：一次装夹中，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。
2.工序：是指由一个或一组工人，在一个工作地点对同一个或同时对多个零件进行加工，所连续完成的那一部分工艺过程。
3.工艺路线：是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。
4.机械加工工艺过程卡：机械加工工艺过程卡是以工序为单位，简要地说明产品或零部件的加工（或装配）过程的一种工艺文件。
五、问答题1.答： (1) 产品质量的可靠性。
(2)工艺技术的先进性。
(3)经济性。
(4)有良好的劳动条件。
2.答： (1) 模具的零件图和装配图。
(2)产品的生产纲领。
(3)有关手册、图册、标准、相似模具的工艺资料和生产经验。
(4)企业的生产条件（机床设备、工艺装备、工人技术水平第二节模具制造技术要求一、填空题11.凹、凸2.凸、凹、凸、凹、凸、凹3.表面脱碳、出现软点4.同轴、对称5.较高的强度、硬度、红硬性、回火6.位置精度、运动灵活7.最大、最小二、判断题1.√2.×3. √4. √5. √6. ×7. √三、选择题1.D2.B3.D4.B5.C6.A四、问答题1.答：（1）对模具的装配图和零件图进行工艺分析。
（2）确定毛坯。
（3）拟定工艺路线。
（4）确定加工余量。
（5）选择设备。
（6）确定切削用量。
（7）填写工艺文件。
2.答：冲裁模的凸模和凹模的加工原则如下：（1）落料时，落料零件的尺寸与精度取决于凹模刃口尺寸。
因此，在制造落料凹模时，应使凹模尺寸与制品零件最小极限尺寸相近。
第⼆章冲压成形⼯艺及模具第⼆章冲压成形⼯艺及模具第⼀节冲压模具基础知识⼀、冲压技术的发展概况在⽣产中，常见的⾦属加⼯⽅法包括铸造、焊接、热处理、⾦属切削加⼯、⾦属塑性加⼯、特种加⼯等。
冲压加⼯⼜称板料冲压，是⾦属塑性加⼯⽅法中的⼀种，指在室温下，利⽤安装在压⼒机上的模具对材料施加压⼒，使其产⽣分离或塑性变形，从⽽获得所需零件的加⼯⽅法。
冲压加⼯的历史可以追溯到两千多年以前。
那时，我国已开始采⽤冲压模具制造铜器。
⼆⼗世纪⼆⼗年代，⾦属制品、玩具及⼩五⾦⾏业开始采⽤冲床、压机等简易机械设备及落料、冲孔⽤的“⼑⼝模⼦”和⽤于⾦属拉伸的“坞⼯模⼦”等模具加⼯产品⽑坯及某些零部件。
当时的模具除使⽤少量简陋的通⽤设备外，仍以⼿⼯加⼯为主，故精度不⾼、损坏率⼤，各⼚所使⽤的冲压设备功率较⼩，多处于⼿扳脚踏阶段。
五⼗年代初期，长春第⼀汽车制造⼚建⽴了国内第⼀个冲模车间，并于1958年开始制造汽车覆盖件模具。
从六⼗年代开始，冲压模具已经从原来的单落料模具和单冲孔模具发展为落料、冲孔复合模。
随着冲压模架及模具标准件的出现，热处理技术的进步及检测⼿段的⽇趋完善，冲压模具的使⽤寿命⽐从前提⾼了5～7倍。
在这⼀时期，成型磨削、电⽕花及线切割机床相继应⽤于模具制造业，使得冲压模具的制作⼯艺有了新的发展和飞跃。
七⼗年代以后，斜度线切割机的出现取代了冲压模具传统的制作⼯艺，降低了模具的表⾯粗糙度，将模具的加⼯精度提⾼的0.01mm左右。
近年来，我国冲压模具技术⽔平突飞猛进。
当前，⼀些⼚家可以⽣产单套重量达50吨以上的⼤型冲压模具。
精度达到1～2µm，寿命超过2亿次的多⼯位级进模也有多家企业能够⽣产。
表⾯粗糙度达到Ra1.5µm的精冲模、直径超过300mm的⼤尺⼨精冲模及中厚板精冲模在国内也已达到相当⾼的⽔平。
迄今为⽌，我国的冲压技术已经⼴泛应⽤于军⼯、机械、农机、电⼦、信息、铁道、邮电、交通、化⼯、医疗器具、家⽤电器及轻⼯、航空航天等领域。
