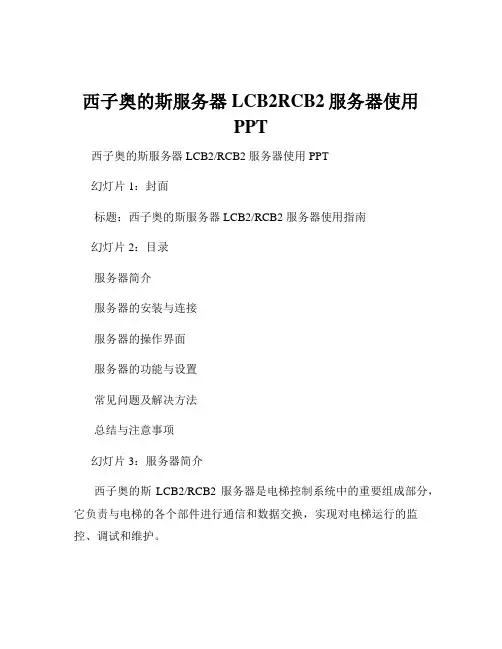

西子奥的斯服务器LCB2RCB2服务器使用PPT西子奥的斯服务器 LCB2/RCB2 服务器使用 PPT幻灯片 1：封面标题：西子奥的斯服务器 LCB2/RCB2 服务器使用指南幻灯片 2：目录服务器简介服务器的安装与连接服务器的操作界面服务器的功能与设置常见问题及解决方法总结与注意事项幻灯片 3：服务器简介西子奥的斯LCB2/RCB2 服务器是电梯控制系统中的重要组成部分，它负责与电梯的各个部件进行通信和数据交换，实现对电梯运行的监控、调试和维护。
该服务器具有操作简便、功能强大、稳定性高等特点，能够有效地提高电梯的运行效率和安全性。
幻灯片 4：服务器的安装与连接在安装服务器之前，需要确保电梯处于断电状态，并准备好相应的工具和连接线。
将服务器的插头插入电梯控制柜中的相应接口，确保连接牢固。
连接完成后，给电梯通电，服务器将自动启动并进行初始化。
幻灯片 5：服务器的操作界面服务器的操作界面分为多个区域，包括菜单区、数据显示区、操作按钮区等。
菜单区提供了各种功能选项，如参数设置、故障诊断、运行监控等。
数据显示区实时显示电梯的运行状态、参数值等信息。
操作按钮区用于执行各种操作，如读取数据、保存设置、清除故障等。
幻灯片 6：服务器的功能与设置参数设置：可以通过服务器对电梯的各种参数进行调整，如速度、加速度、楼层高度等，以满足不同的运行需求。
故障诊断：服务器能够自动检测电梯的故障，并显示故障代码和故障描述，帮助维修人员快速定位和解决问题。
运行监控：实时监控电梯的运行状态，包括速度、位置、载重等，确保电梯运行安全。
数据记录：可以记录电梯的运行数据，如运行时间、故障次数等，为电梯的维护和管理提供依据。
幻灯片 7：常见问题及解决方法服务器无法连接：检查连接线是否松动，电梯控制柜是否通电，服务器是否损坏。
数据显示异常：重新启动服务器，检查参数设置是否正确，传感器是否故障。
操作无响应：确认操作是否正确，服务器是否处于死机状态，如有必要，重新启动服务器。
奥的斯服务器操作奥的斯服务器操作文档⒈介绍本文档旨在提供关于奥的斯服务器操作的详细指南，包括服务器的设置、维护和故障排除等内容。
⒉硬件要求- 奥的斯服务器主机- 客户端计算机- 网络连接设备⒊系统安装⑴准备服务器环境- 确保服务器满足最低硬件要求- 检查操作系统的兼容性- 设置网络连接⑵安装操作系统- 最新的操作系统安装镜像- 验证安装镜像的完整性- 使用安装媒介启动服务器- 按照安装向导进行系统安装⑶配置服务器- 设置主机名和域名- 配置网络接口- 安装所需软件包- 配置防火墙和安全设置⒋数据库设置⑴安装数据库软件- 最新的数据库软件安装包- 验证安装包的完整性- 启动安装向导并按照提示进行安装⑵创建数据库- 连接到数据库服务器- 创建新数据库- 设置数据库用户权限⑶配置数据库- 修改数据库配置文件- 配置数据库备份和恢复策略⒌服务器设置⑴安装奥的斯服务器软件- 最新的奥的斯服务器软件安装包 - 验证安装包的完整性- 启动安装向导并按照提示进行安装⑵配置服务器参数- 修改服务器配置文件- 配置服务器监控和日志记录⑶启动服务器- 执行启动命令- 检查服务器运行状态⒍维护和故障排除⑴定期备份服务器数据- 创建备份计划- 执行备份命令- 验证备份文件完整性⑵监控服务器运行状况- 设置服务器监控工具- 定期检查服务器性能指标- 处理异常情况和警告信息⑶解决常见故障- 检查日志文件- 根据错误提示进行故障排除- 查找适当的解决方案⒎附件本文档涉及的附件包括：- 操作系统安装镜像- 数据库软件安装包- 奥的斯服务器软件安装包法律名词及注释：- 本文档中涉及的法律名词及注释详见附件。
奥的斯服务器中文说明F8fg9545t550-04 XO-21VF将服务器插入OCSS ，则四个模块均可监控；插入MCSS ，可监控除OCSS 的其他三个模块；插入DBSS 或DISS 只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一． Ocss 重要菜单：1。
监控（MONITOR ）M-1-1-1（CAR MONITOR ），此 菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。
它还允许用服务器输入内外呼信号。
群组中 轿厢方向 位置 操作模式 状态 前后门状态前开到底，后关到底呼梯目标层 呼梯类型 上下方向呼梯数目 负载状态8楼 上召 上2下0 10%开关动作其中，操作模式是非常重要的信息。
M-1-1-2（IO MONITOR ），此菜单可检查一些重要的串行输入输出状态.M-1-1-3（GROUP MONITOR ），此菜单可监控群组中其他电梯的状态。
2．测试（TEST ）M-1-2-1（RSL I/O ），此菜单可用来检查所有串行输入输出口的状态，通过选择1，2，3来监控轿厢，厅外和群控串行信号。
也可通过ON ，OFF 键来强制输出口的状态。
串行连接 地址 地址位数输入有效，输出无效M-1-2-2-1（EVENT LOG ），OCSS 故障记录。
运行次数 运行时间分DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2（MODES ）模式记录 。
模式编号 模式名 发生次数 最近一次发生于14分前3．一般参数设置（NOM SETUP ）M-1-3-1（INSTALL ），OCSS 安装参数，用于实现丰富的轿厢操作功能，里面共9个子菜单。
M-1-3-2（INPUT/OUTPUT ），串行通讯地址设置。
M-1-3-3（MASKS ），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。
M-1-3-4（POS INDICATORS ），各楼层显。
M-1-3-5，楼层表（FLOOR TABLE ），OCSS 与MCSS 楼层对应关系。
奥的斯OTIS奥的斯OTIS-3200电梯培训教材之无TT情况下电脑板显示判断本手册适用于奥的斯 SPEC-90、TOEC-90、TOEC-2000、3200以及其它一些型号的电梯控制系统的故障辅助检查。
在无 TT的情况下，可以使用本手册进行辅助维修，但必须要有对上述型号电梯的了解以及线路图的了解。
DBSS：早期的 DBSS是由日本的“明电”公司生产的，主要应用于 90系列的电梯中。
这些 DBSS板子上的显示是两位八段位数字显示，在每位的显示右下角还有一个点来组成的故障状态显示。
模式 1显示：十位上的八段位显示。
模式 2显示：个位上的八段位显示。
模式 1：十位上的显示，当其右下角的点被点亮时，显示的是故障记录，当点熄灭时显示的是操作状态。
模式 2：个位上的显示，当其右下角的点被点亮时，显示的是 CPU的动作，当点熄灭时显示的是操作方式。
对于故障的指示，模式 2的点将一直被点亮着，当显示保存的故障是，该故障指示（包含该点）将闪烁。
操作状态指示：操作方式指示：串行操作：根据来自 LMCSS的速度指令进行的控制。
正常操作：根据由 DBSS内部发生的速度模式进行控制。
故障指示：UU（UVT电压不足）：DBSS内部的模拟振荡器检测到主电路的直流电压等于或者小于 68%的时候，系统将关闭。
当电压恢复到 75%以上的时候，系统自动恢复正常。
OU（OVT过电压）：DBSS内部的模拟振荡器检测到主电路的直流电压等于或者高于 121%的时候，系统将关闭。
当电压恢复到 115%以下的时候，系统自动恢复正常。
DB（DBR晶体管异常）：晶体管损坏。
这个晶体管的状态检测是可以通过服务工具 ST调整的，当超过设定的值以后将提示这个故障并停止系统。
OC（OCT过电流）：当主电流大于等于额定电流的 125%时，系统关闭。
CC（电流控制异常）：输出电流指令值及输出电流检测值超过了设定的偏差值，将提示这个故障，并关闭系统。
这个检测的标准也是可以通过服务工具 ST进行调整的。
服务器培训资料服务器（SVT）是OTIS系列电梯重要的调试和维护工具，我们的目的是能熟练地用服务器进行故障监控，状态监控，输入输出监控，并根据这些信息分析问题和解决问题。
以下分别对各类电梯进行说明。
XO-21VF将服务器插入OCSS，则四个模块均可监控；插入MCSS，可监控除OCSS的其他三个模块；插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一．Ocss重要菜单：1。
监控（MONITOR）M-1-1-1（CAR MONITOR），此菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态8楼上召上2下0 10%开关动作其中，操作模式是非常重要的信息。
M-1-1-2（IO MONITOR），此菜单可检查一些重要的串行输入输出状态.M-1-1-3（GROUP MONITOR），此菜单可监控群组中其他电梯的状态。
2．测试（TEST）M-1-2-1（RSL I/O），此菜单可用来检查所有串行输入输出口的状态，通过选择1，2，3来监控轿厢，厅外和群控串行信号。
也可通过ON，OFF键来强制输出口的状态。
串行连接地址地址位数输入有效，输出无效M-1-2-2-1（EVENT LOG ），OCSS 故障记录。
运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2（MODES ）模式记录 。
14分前3．一般参数设置（NOM SETUP ）M-1-3-1（INSTALL ），OCSS 安装参数，用于实现丰富的轿厢操作功能，里面共9个子菜单。
M-1-3-2（INPUT/OUTPUT ），串行通讯地址设置。
M-1-3-3（MASKS ），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。
M-1-3-4（POS INDICATORS ），各楼层显。
M-1-3-5，楼层表（FLOOR TABLE ），OCSS 与MCSS 楼层对应关系。
4．特殊参数设置（SPECIAL SETUP ）M-1-4-4（OPMODE ENABLE ）,操作模式屏蔽。
注意设为PROTECT 者无法屏蔽。
M-1-4-6（BCP DG TABLE ），各层BCP 对应表，用于语音报站。
较早的版本没有这个菜单。
5．清零（CLEAR ）M-1-5-1（CLEAR PF RAM ），用于清除保持在RAM 中的故障信息。
一般在第一次动快车时需要插上电池执行此操作。
附:a.操作模式及运行状态一览(M-1-1-1)ANS 防捣乱服务ATT 司机服务CHC 切断外呼操作DCP 有运行指令但在DCP-T内未关门进入此模式DTC 关门超时保护DTO 开门超时保护EFO 消防返基操作EFS 消防员服务操作EPC 紧急电源校正运行EPR 紧急电源营救操作ESB 急停模式EQO 地震操作IDL 正常待机ISC 独立操作INI 初始化LNS 满载模式MIT 上高峰模式NAV 服务不允许NOR 正常运行INS 检修模式OLD 超载模式PKS 基站关机操作PRK 电梯停靠COR 位置校正运行REC 恢复运行OHT 驱动器过热操作Mu 上方向运行Md 下方向运行M- 无运行方向M* 运行未准备b.常用输入输出信号DCB 关门按钮CHCC 切断外呼EFK 消防返基开关EFO 火警操作开关ISS 独立开关ESK 消防员服务开关PKS2 基站关机钥匙开关ATK 司机开关ISD 独立下行开关ISU 独立上行开关NSB 直驶开关EQS 地震开关ESH 消防员服务保持开关EFKB 消防旁路CRC 读卡开关DOB 开门按钮ANSS 防捣乱开关(10%)LNS 满载开关LWS 超载开关CCB 轿内指令按钮HB 厅外召唤按钮BUZ 蜂鸣CDDL 轿内下行灯CUDL 轿内上行灯FSL 火警灯LPT 过层钟OLS 超载灯CDGD 下行到站钟CDGU 上行到站钟LFCC 自动切断照明风扇UHL 厅外到站灯(钟)HDDL 厅外下行灯HUDL 厅外上行灯PKL 基站关机灯FULL 厅外满载灯c。
故障记录一览1100SOFTWARE RESET 软件复位1101RING SOFTWARE RESET 群控软件复位1200SIO MESSAGE FRAMING ERROR 从MCSS接受到的数据信息中检测到结构错误1201SIO TIMEOUT ERROR 与MCSS通讯超时1300RSL1 LOSS OF SYNCHRONISATION 轿厢通讯收发不同步1301 RSL2 LOSS OF SYNCHRONISATION 厅外通讯收发不同步1302 RSL3 LOSS OF SYNCHRONISATION 群控通讯收发不同步1400 RSL1 TOTAL PARITY ERRORS 轿厢通讯出现奇偶校验错误1401 RSL2 TOTAL PARITY ERRORS 厅外通讯出现奇偶校验错误1402 RSL3 TOTAL PARITY ERRORS 群控通讯出现奇偶校验错误1500RING1 CHECKSUM ERROR 群控环1通讯有检测故障1501RING1 TIMEOUT ERROR 群控环1通讯有超时故障1700MCSS NOT AVAILABLE MCSS通讯故障1701CAR SHUTDOWN WHILE IN EPO 备用电源操作时出现故障1702DTC PROTECTION COUNT DTC关门保护1703DTO PROTECTION COUNT DTO关门保护1704DELAY CAR PROTECTION DCP保护1800 EFO-P AND EFO-CK ARE INVALID OR DO NOT MATCH 消防楼层参数错误或EFO-P 与EFO-CK不一致或该层门被封1801 ASL-P AND ASL-CK ARE INVALID OR DO NOT MATCH 消防可选楼层参数错误或ASL-P与ASL-CK不一致或该层门被封EFS AND EFS-CK ARE INVALID OR DO NOT MATCH 消防类型参数错误或EFS与EFS-CK 不一致ASL2-P AND ASL2-CK ARE INVALID OR DO NOT MATCH 消防第二可选楼层参数错误或ASL2-P与ASL2-CK不一致或该层门被封1804 RCBII电池电压不足1805 EQO HOISTWAY SENSOR FAILED 地震井道传感器故障1806INVALID EQO PARAMETER SETUP 无效的地震参数1807CAR IS CONFIGURED FOR RANDOM CALLS 电梯由随机内外呼控制运行二．MCSS 重要菜单：1． 监控M-2-1-2（CMDS ），此菜单可监控电梯的状态，模式，门状态，称重信息，当断开与OCSS 通讯时，还可用服务器打指令。
2与OCSS 通讯 目标层指令 10%称重开关动作M-2-1-3（INPUT ），MCSS 输入信号，包括很有用的安全，运行及位置信号，非常重要。
安全正常 急停动作 门锁不通M-2-1-4（OUTPUT ），MCSS 输出信号M-2-1-6（FLOOR TABLE ），这里记录了层高自学习的结果，除端站记录两个值外，其他各层都记录四个值，以A ，B ，C ，D 表示，对应插板插入DZ1与DZ2的四种状态。
通过ON 键还可读取强减距离。
2．测试M-2-2-2（LOG ），MCSS 故障记录，此菜单可为查找故障提供重要线索，在维护中最为有用。
故障名称故障代码 发生次数：12次 最近一次发生于8分钟以前每一条故障记录都可用ENTER 键清除，如果想清除所有的故障记录，可按SEL OUT 键。
被清除的记录将保存在M-2-2-8中。
要善于利用故障记录来处理问题，通常我们把MCSS 与DBSS 故障记录联系起来分析故障的属性，例如在故障时刻看到2703记录，就应检查DBSS 记录。
应该说，故障记录都是对的，但会有这种情形，即表面的伴随故障覆盖了本源故障，这时过分依赖故障记录就难以奏效。
M-2-2-5（SAFETY ）安全试验，要实现此功能，应将OCSS 与MCSS 通讯断开，把服务器插入MCSS ，进入此菜单，通过ENTER 键屏蔽某些软件功能（如减速点），然后在M-2-1-2中打指令运行以测试相应安全装置（如强减开关）的可靠性。
3．参数设置M-2-3-1（INST ）安装参数，包括一些基本数据和系统功能的设置，如楼层，驱动类型，提前开门等M-2-3-2（PROFILE ）运行曲线，电梯运行的速度，加速度，加加速度都在这里确定。
M-2-3-3（LANDING ）对各楼层的门进行定义，1表示有门，0则无。
M-2-3-4（LOAD ）主要是对各个载荷下的预转矩进行设置，可用来调整起动舒适感。
4．校准（CALIBRATION ）M-2-4-1（LEARN ）进入这个菜单即可进行层高自学习。
进入自学习菜单后， 应打检修开始进入自学习 按GO ON显示标准强迫减速距离对于1。
75M/S ，应为2187MM打正常自学习当中的显示信息学习完毕后的提示信息M-2-4-2（PVTTST）此菜单显示的信息源于设定及测速编码器的反馈，我们可从中监控到速度，加速度，位置，也可以从实际速度与指定速度的偏差程度来判断编码器的性能。
指定速度：1750MM/S 指定加速度：700MM/S/S实际反馈速度：1748MM/S 实际位置：32米附：a．MCSS运行模式及状态一览（M-2-1-1）NRD 运行未准备好（不允许）模式NOR 正常模式REC 救援模式或恢复运行状态INI 初始化模式RLV 再平层INS 检修LRN 自学习模式EST 急停模式SHD 控制关闭状态STB 逻辑准备状态IST 检修停止状态IRU 检修运行状态LST 自学习停止LRU 自学习运行INA 驱动准备状态PRU 准备运行状态LBK 给驱动器抱闸打开命令MOV 运行STP 停止BRK 给驱动器抱闸释放命令RES 复位运行命令AJI 加速开始段，第一个S字ACO 恒加速段AJO 加速结束段，第二个S字VCO 恒速段DJI 减速开始段，第三个S字DCO 恒减速段DJO 减速结束段第四个S字VCR 爬行段FST 准备停止FXG 停层位置控制状态FIN 运行结束b.重要输入输出信号(M-2-1-3,M-2-1-4) SAF 安全信号ESS 急停信号DFC 门锁信号SC 不超过0.6米/秒继电器触点反馈1LS 下强迫减速信号2LS 上强迫减速信号DZ1 上平层光电DZ 门区光电DZ2 下平层光电DBP 门旁路继电器触点反馈(或驱动) ETS ETSC触点反馈FSO 前门安全可开继电器触点反馈INS 检修信号U 上行继电器触点反馈D 下行继电器触点反馈DBD DBD信号SCO SC继电器驱动ETSC ETSC继电器驱动UO 上行继电器驱动DO 下行继电器驱动c．主要故障代码故障来源：位置参考注2：如果故障次数超过允许再试的设定次数（安装参数设定），系统运行将会终止。
