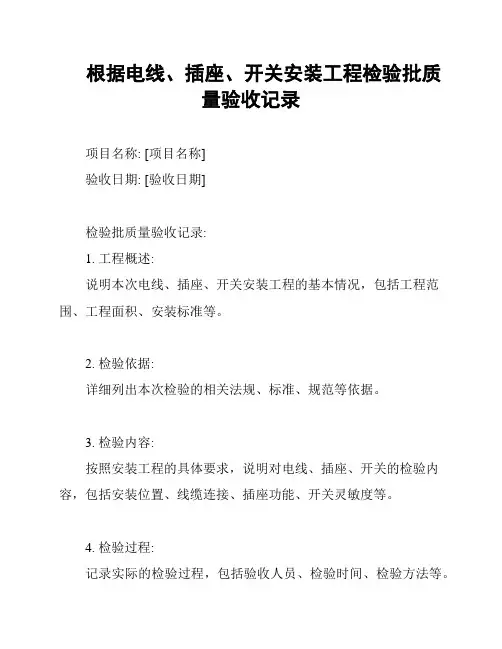

根据电线、插座、开关安装工程检验批质
量验收记录
项目名称: [项目名称]
验收日期: [验收日期]
检验批质量验收记录:
1. 工程概述:
说明本次电线、插座、开关安装工程的基本情况，包括工程范围、工程面积、安装标准等。
2. 检验依据:
详细列出本次检验的相关法规、标准、规范等依据。
3. 检验内容:
按照安装工程的具体要求，说明对电线、插座、开关的检验内容，包括安装位置、线缆连接、插座功能、开关灵敏度等。
4. 检验过程:
记录实际的检验过程，包括验收人员、检验时间、检验方法等。
5. 检验结果:
根据实际检验情况，对电线、插座、开关的质量进行评估，可以采用合格、不合格、待整改等评定。
6. 整改措施:
对于不合格或待整改的情况，列出具体的整改措施，并指定整改责任人和整改期限。
7. 验收结论:
根据检验结果，给出对本次电线、插座、开关安装工程的整体评价，包括验收合格或不合格的结论。
8. 备注:
记录其他需要补充说明的事项。
本次电线、插座、开关安装工程检验批的质量验收记录，以此文档为准，供日后参考和查阅。

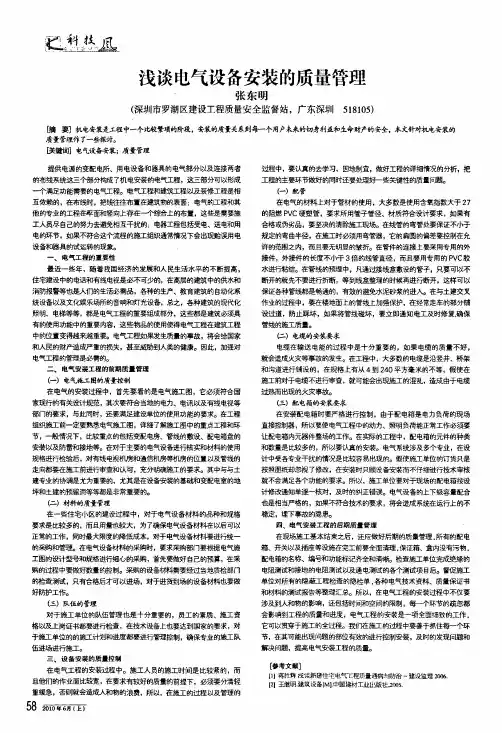

跫童：曼叁凰．浅谈电气设备安装的质量管理张东明(深圳市罗湖区建设工程质量安全监督站，广东深圳518105)(}商要]机电安装是工程中一个比l变繁琐的阶段，安装的质量关系到每一个用户未来的切身利益和生命财产的安全，本文针对机电安装的质量管理作了一些探讨。
法!键词】电气设备安装；质量管理提供电源的变配电所、用电设备和器具的电气部分以及连接两者的布线系统这三个部分构成了机电安装的电气工程，这三部分可以形成—个满足功能需要的电气工程。
电气工程和建筑工程以及装修工程是相互依赖的，在布线时，把线往往布置在建筑物的表面：电气的工程和其他的专业的工程在平面和竖向上存在—个综合上的布置，这些是需要施工人员尽自己的努力去避免相互干扰的；电器工程包括受电、送电和用电的环节，如果不符合这个流程的施工绍织通常情况下会出现贻误用电设备和器具的试运转的现象。
一、电气工程的重要性最近一些年，随着我国经济的发展和人民生活水平的不断提高，住宅建设中的电话和有线电视是必不可少的，在高层的建筑中的供水和消防报警等也是U门的生活必需品，各种的生产、教育建筑的自动化系统设备以及文化娱乐场所的音响和灯光设备，总之，各种建筑的现代化照明、电梯等等，都是电气工程的重要组成部分，这些都是建筑必须具有的使用功能中的重要内容，这些物品的使用使得电气工程在建筑工程中的位置变得越来越重要。
电气工程如果发生质量的事故，将会给国家和人民的财产造成严重的损失，甚至威胁到人类的健康。
因此，加强对电气工程的管理是必需的。
二、电气安装工程的前期质量管理㈠电气施工图的质量控制在电气的安装过程中，首先要看的是电气施工图，它必须符合国家现行的有关设计规范，其次要符合当地的电力、电讯以及有线电视等部门的要求，与此同时，还要满足建设单位的使用功能的要求。
在工程组织施工前一定要熟悉电气施工图，详细了解施工图中的重点工程和环节，—般情况下，比较重点的包括变配电房、管线的敷设、配电箱盘的安装以及防雷和接地等。
水电安装工程管理与施工质量的措施摘要：水电安装是建筑工程中的重要组成部分，其安装质量的好坏对建筑工程的总体质量有长期的影响作用。
本文作者结合多年实践工作经验，从建筑水电安装工程的审图、施工方案设计、施工质量管理等环节，论述了建筑水电安装工程质量管理的几点有效措施。
关键词：建筑工程；水电安装；工程管理；施工质量；管理措施在建筑工程施工过程中，水电安装工程的质量是建筑工程总体质量的组成部分，质量的好坏直接影响人们的生活和工作。
近年来，随着建筑产业的空前发展，施工单位为了赶时赶工而造成工程质量下降。
大量已交付使用的商、住建筑的排水、电气工程的渗、漏、堵、开关不灵、漏电等质量问题直接影响建筑的使用功能，给使用者带来诸多麻烦与不便，甚至影响建筑使用寿命和能源浪费。
根据笔者多年的水电安装工程施工管理实践经验，认真分析质量问题发生的根本原因，阐述几点水电安装工程质量管理的有效措施。
1. 审核施工图纸在建筑水电工程施工过程中，详细审核水电安装设计图是技术准备工作一项重要内容，审图工作做得好坏，直接影响以后安装工程是否正常进行。
通过细审设计图将图中存在的问题要最大限度地在施工之前解决好或者做好修改的充分准备。
根据水电安装工程特点，应从以下几个方面进行审核图纸：①设计图纸是否符合国家及相关的技术政策和规定；②查看设计是否合理，如建筑、结构与设备、管线有无矛盾，设备层尺寸及管井、竖井尺寸、楼板厚度是否满足安装要求。
③设计是否符合施工技术装备条件；④查看使用的材料品种、规格、数量是否符合要求；⑤图纸说明是否齐全、清楚、明确；图纸上尺寸、坐标、标高及管线交叉连接点是否相符；器具安装、设备层管线进户做法；设备层及以上所有墙、板预留洞、套管是否缺少；尺寸、标高位置是否正确；管道材质、做法、连接是否合理；本专业有无矛盾；专业之间管线有无矛盾、交圈；各种管道、器具、设备固定方式及卡架形式是否满足要求；结构是否牢固；各种试压、测试、检验标准是否明确；⑥审图先按分项工程进行，如水暖从导管、立管、支路到器具、设备，电气从接地、进户、变配电总控、干管、层盘、支路到器具、设备，再审查分部内的各分项工程之间有无问题，然后是分部工程之间有无矛盾；最后将审核中的问题进行谈论，提出合理的解决方案方可开始施工。

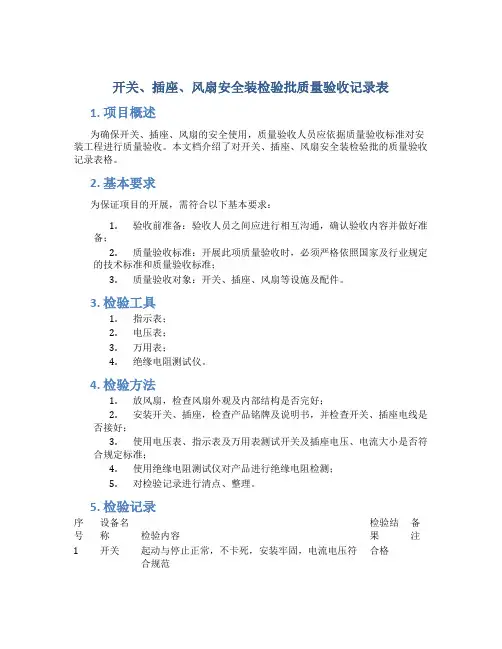

开关、插座、风扇安全装检验批质量验收记录表
1. 项目概述
为确保开关、插座、风扇的安全使用，质量验收人员应依据质量验收标准对安装工程进行质量验收。
本文档介绍了对开关、插座、风扇安全装检验批的质量验收记录表格。
2. 基本要求
为保证项目的开展，需符合以下基本要求：
1.验收前准备：验收人员之间应进行相互沟通，确认验收内容并做好准
备；
2.质量验收标准：开展此项质量验收时，必须严格依照国家及行业规定
的技术标准和质量验收标准；
3.质量验收对象：开关、插座、风扇等设施及配件。
3. 检验工具
1.指示表；
2.电压表；
3.万用表；
4.绝缘电阻测试仪。
4. 检验方法
1.放风扇，检查风扇外观及内部结构是否完好；
2.安装开关、插座，检查产品铭牌及说明书，并检查开关、插座电线是
否接好；
3.使用电压表、指示表及万用表测试开关及插座电压、电流大小是否符
合规定标准；
4.使用绝缘电阻测试仪对产品进行绝缘电阻检测；
5.对检验记录进行清点、整理。
5. 检验记录
序号设备名
称检验内容
检验结
果
备
注
1 开关起动与停止正常，不卡死，安装牢固，电流电压符
合规范
合格
2 插座外观无损伤，电线安装规范，电压电流符合规范合格
3 风扇外观完好，风叶齐全，使用安全，风量受控，电
合格
压、电流符合规范
6. 验收
经过检验，本批次安装的开关、插座、风扇均符合国家及行业规定的技术标准和质量验收标准，质量验收结果为合格。
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。

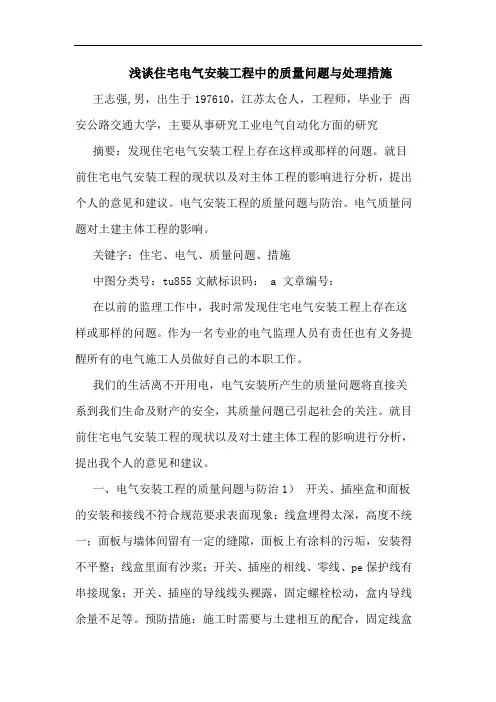

浅谈住宅电气安装工程中的质量问题与处理措施王志强,男，出生于197610，江苏太仓人，工程师，毕业于西安公路交通大学，主要从事研究工业电气自动化方面的研究摘要：发现住宅电气安装工程上存在这样或那样的问题。
就目前住宅电气安装工程的现状以及对主体工程的影响进行分析，提出个人的意见和建议。
电气安装工程的质量问题与防治。
电气质量问题对土建主体工程的影响。
关键字：住宅、电气、质量问题、措施中图分类号：tu855文献标识码： a 文章编号：在以前的监理工作中，我时常发现住宅电气安装工程上存在这样或那样的问题。
作为一名专业的电气监理人员有责任也有义务提醒所有的电气施工人员做好自己的本职工作。
我们的生活离不开用电，电气安装所产生的质量问题将直接关系到我们生命及财产的安全，其质量问题已引起社会的关注。
就目前住宅电气安装工程的现状以及对土建主体工程的影响进行分析，提出我个人的意见和建议。
一、电气安装工程的质量问题与防治1）开关、插座盒和面板的安装和接线不符合规范要求表面现象：线盒埋得太深，高度不统一；面板与墙体间留有一定的缝隙，面板上有涂料的污垢，安装得不平整；线盒里面有沙浆；开关、插座的相线、零线、pe保护线有串接现象；开关、插座的导线线头裸露，固定螺栓松动，盒内导线余量不足等。
预防措施：施工时需要与土建相互的配合，固定线盒要定位准确；安装面板后要填满缝隙，不允许留有间隙，并做好面板上的清洁工作；必须清理干净盒内的多余砂浆块；规范接线，确保开关、插座盒中的相线、零线、pe保护线不串接；剥线时确定一尺寸，保证线头整齐统一，安装后线头不裸露；为了牢固压紧导线，单芯线在插入线孔时应作成双股，在用螺丝拧紧；开关、插座盒内的导线应留有一定的余量，一般为10~15cm为宜。
2）室外进户管的预理不符合规范要求表面现象：选用薄壁钢管替代厚壁钢管；埋得深度不够，有时位置偏差大；总见转弯处用电焊烧弯，如上墙管与水平进户管用电焊烧成90°角；进户管与地下室外墙的防水处理不好。
电气安装工程质量控制措施（1）变压器安装：压器安装应位置正确，附件齐全。
接地装置引出的接地干线与变压器的低压侧中性点直接连接；干式变压器的支架或外壳应接地（PE）。
所有连接应可靠，紧固件及防松零件齐全。
变压器必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定交接试验合格。
（2）封闭母线安装：母线与外壳同心，允许偏差为±5mm。
当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力。
母线的连接方法符合产品技术文件要求。
（3）电缆桥架安装：金属电缆桥架及其支架和引入或引出的钢管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
（4）镀锌钢管敷设：镀锌钢管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm²；电缆、电线敷设：电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
三相或单相的交流单芯电缆，不得单独穿于钢管内。
爆炸危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢管内。
不同回路、不同电压等级和交流与直流的电线，不应穿于同一钢管内；同一交流回路的电线应穿于同一钢管内，且管内电线不得有接头。
低压电线，线间和线对地间的绝缘电阻值必须大于0.5MΩ。
电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
（5）灯具安装：灯具重量大于3kg时，固定在螺栓预埋吊钩上；灯具固定牢固可靠，不使用木楔。
每个灯具固定用螺钉或螺丝不少于2个；当绝缘台直径在75 mm及以下时，采用1个螺钉或螺栓固定。
（6）插座、开关安装：插座接线：单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单项三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔插座的接地（PE）或接零（PEN）线接在上孔。
水电工程安装质量管理制度一、总则为了规范水电工程的安装过程，确保工程安装质量，保障工程的安全运行，促进工程建设的高效进行，特制定本质量管理制度。
二、范围本质量管理制度适用于水电工程的设计、施工、监理、验收等全过程中的安装工作。
三、责任部门1. 项目部负责工程安装的组织、协调和监督；2. 施工班组负责具体的安装工作；3. 质量部门负责质量检查和验收。
四、人员素质要求1. 安装人员必须持有相关职业证书，并具备丰富的实际操作经验；2. 安装人员必须服从安装计划和相关要求，保持良好的工作纪律；3. 安装人员必须参加相关安全培训，熟悉安全操作规程。
五、安装质量管理1. 安装前必须进行施工方案讨论，并由项目经理审核；2. 安装过程中必须遵守相关图纸和规范要求，严格按照施工计划进行；3. 安装过程中如发现问题，必须及时汇报并展开整改；4. 安装完成后必须进行质量验收，合格方可投入使用。
六、安全管理1. 安装过程中必须严格遵守安全操作规程，反对违章操作；2. 安装过程中必须配备完备的安全防护设备，并认真使用；3. 安装过程中如发生事故，必须及时报告并展开相关处理。
七、成本控制1. 安装过程中必须严格控制成本，确保安装工作的经济合理性；2. 安装过程中必须合理利用资源，避免资源的浪费。
八、监督检查1. 项目部必须定期对安装工作进行检查，确保工程质量；2. 质量部门负责对安装工作进行抽查，并汇报相关问题。
九、质量保证1. 安装工作必须严格按照相关要求进行，确保质量；2. 安装过程中如发现质量问题，必须及时整改，并进行再次验收。
十、奖惩机制1. 对于安装工作出色的班组和人员，可给予相应的奖励；2. 对于安装工作差的班组和人员，必须进行相应的处罚。
十一、附则本质量管理制度自发布之日起正式执行，由项目经理负责解释和修订。
以上就是水电工程安装质量管理制度的内容，希望能够对水电工程的安装工作起到指导和规范作用，确保工程的质量和安全。
关于建筑电气安装工程质量控制的探讨摘要：在建筑电气安装工程施工全过程中，偏重建筑，轻安装的现象仍然较为普遍。
电气安装工程作为建筑的重要部分，必须满足用户安全、可靠、合理、适用的基本要求。
本文对建筑电气安装工程的主要质量问题进行相关分析，并建议提出质量控制的一些措施。
关键词：建筑电气；安装工程；质量；控制前言近年来，在建筑电气安装施工过程中，有较少数承包单位追求工程进度不顾工程质量。
导致重建筑、轻安装的现象仍然较为普遍。
如何彻底消除工程质量问题，杜绝工程质量事故，关键还在于提高施工人员的技术素质和施工现场技术及质量管理水平。
1 建筑电气安装工程的质量现状室外进户管线预理不符合要求；电线管（钢管、pvc 管）敷设不符合要求；导线的接线、连接质量和色标不符合要求；配电箱的安装、配线不符合要求；开关、插座的盒和面板的装、接线不符合要求；灯具、吊扇安装不符合要求；电缆、母线安装不符合要求；室内外电缆沟构筑物和电缆管敷设不符合要求；电话、电视系统的敷线、面板接线不符合要求等等。
2 建筑电气安装工程的质量控制措施2.1 提高施工人员的整体素质。
建筑工程质量的形成受到所有参加工程项目施工的管理技术干部、操作人员、服务人员的共同作用，他们是形成工程质量的主要因素。
首先，要控制施工质量，就要培训、优选施工人员，提高他们的素质和质量意识。
按照全面质量管理的观点施工人员应当树立五大观念：质量第一的观念、预控为主的观念、为用户服务的观念、用数据说话的观念以及社会效益、企业效益相结合的观念。
其次是人的技术素质。
管理干部、技术人员应有较强的质量规划、目标管理、施工组织和技术指导、质量检查的能力；生产人员应有精湛的技术技能、一丝不苟的工作作风，严格执行质量标准和操作规程的法制观念；服务人员则应做好技术和生活服务，以出色的工作质量，间接地保证工程质量。
施工前对各专业施工班组进行培训，提高他们的质量意识和操作水平，使各分项工程质量一次成优率达标，实现预定管理目标。
开关、插座安装规范1、范围本工艺标准适用于工业和民用建筑室内电气照明的开关、插座安装工程。
2、施工准备2.1材料要求2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件2.3.1各种管路、盒子已经敷设终了。
盒于收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程清理→结线→安装3.2清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线3.3.1一般结线规定：1）开关结线：A、同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
B、电器，灯具的相线应经形状控制C、多联开关不允许拱头毗连，应接纳LC型压接帽压接总头后，再进行分支毗连。
2）插座接线：A、单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上级接相线，下极接中性线。
B、单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。
C、交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
D、插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
3.4安装开关、插座筹办先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
开关插座安装工程施工方案和技术措施一、施工方案1.施工前准备-准备好所需的开关、插座和相关配件，并进行检查确认。
-确定安装的位置和数量，并进行标记，以保证施工的准确性。
-确定施工的时间安排，并与相关部门或业主沟通协调。
2.安装开关和插座-根据标记的位置，在墙面上用电钻或电锤钻孔，安装开关盒或插座盒。
-将电线从电源引线接入开关盒或插座盒，并用绝缘胶布固定好接线。
-将开关或插座插入盒内，并使用螺丝固定好。
-进行电气连接测试，确保开关和插座的正常工作。
3.安装开关面板和插座面板-将开关和插座面板从配件中取出，并将面板与开关或插座的外壳连接好。
-检查开关和插座面板的外观和质量，确保无损坏和缺陷。
-将开关和插座面板安装在开关盒或插座盒上，并使用螺丝固定好。
4.安装外壳和配电盒-将开关和插座的外壳安装在开关或插座面板上，并使用螺丝固定好。
-安装配电盒，将电线连接到配电盒内，并进行绝缘处理。
-进行相应的电气连接测试，确保开关和插座的正常工作。
5.安装开关板和插座板-将开关板和插座板安装在配电盒上，并使用螺丝固定好。
-检查开关和插座板的外观和质量，确保无损坏和缺陷。
-进行相应的电气连接测试，确保开关和插座的正常工作。
6.清理和交付-清理施工现场，清除施工过程中产生的垃圾和杂物。
-对施工的开关和插座进行最后的检查，确保安装质量和工作正常。
-将施工现场交付给相关部门或业主，并进行相关的文件和记录整理。
二、技术措施1.安全措施-施工人员必须佩戴符合标准的个人防护设备，包括安全帽、安全鞋、手套等。
-施工人员必须熟悉使用相关工具和设备，并严格按照操作规程进行操作。
-施工现场必须设置明显的安全警示标识，并遵守安全规定。
2.材料选择-开关和插座的选择应符合国家标准和相关规定，具有合格的产品证书。
-电线和电缆的选择应符合国家标准和相关规定，具有合格的产品证书。
-安装配件的选择应符合国家标准和相关规定，具有合格的产品证书。
3.施工质量控制-施工过程中，应严格按照施工图纸和技术规范进行施工，确保安装的准确性和齐整性。
电话插座与组线箱安装工程监理细则
1. 监理人员应在施工前对电话插座与组线箱的安装工程进行现场勘察，并与施工单位进行沟通，明确施工计划和要求。
2. 施工单位应按照相关标准和规范进行施工，确保安装工程质量符合规定要求。
3. 监理人员应对施工过程进行全程监管，包括施工人员的施工行为、材料选择和使用、施工工艺等。
4. 监理人员应对施工单位的施工质量进行检查，包括电话插座和组线箱的安装位置是否准确、固定是否牢固、接线是否规范等。
5. 监理人员应及时记录和报告施工单位的问题和不符合要求的情况，并要求施工单位及时整改。
6. 监理人员应及时与业主和施工单位进行沟通，解决施工中的问题和疑虑，确保施工过程顺利进行。
7. 监理人员应定期检查施工进度，确保施工进程符合计划要求，并及时向业主和施工单位报告进展情况。
8. 监理人员应对施工单位的施工人员进行培训和指导，确保其具备相关技能和知识，能够正确进行安装工程。
9. 监理人员应对施工单位提交的施工图纸和技术文件进行审核，确保其符合相关规定和要求。
10. 监理人员应在安装工程完成后进行验收，确认其符合规定的质量要求，并及时向业主提交验收报告。
以上是电话插座与组线箱安装工程监理细则的一般要求，具体的监理细则还需要根据具体项目和相关标准进行调整和补充。
开关插座⾯板的验收规范，两⼤类五⼩点开关插座⾯板的验收规范如下：
⼀、开关插座⾯板的外观验收
1、⾸先检查开关、插座的安装位置是否正确，看开关插座表⾯是否完好⽆损，再⽤⼿逐个按每个开关插座的四个⾓，看是否平整稳固，看开关插座盖板是否紧贴墙⾯。
2、开关插座底板并列安装时要求⾼度相等，允许的最⼤⾼度差不超过0.5mm。
对于房屋内所有的开关，如⽆特殊要求，应该⾼度相等，⾼度差不超过5mm。
⾯板垂直度，允许偏差0.5mm。
⼆、开关插座⾯板的使⽤验收
1、对每⼀个开关进⾏开闭操作，看对应的电器是否⼯作正常。
2、对每⼀个插座进⾏通电试验，可以使⽤带指⽰灯的插线板、⼿机充电器等，检查通电情况。
3、对每⼀个插座进⾏接线检查，看接线是否正确，将验电器插到插座上，然后通过观察验电器上N、PE、L三盏灯的亮灯情况，判断插座是否接线正确。
提⽰业主朋友要记得要对每⼀个弱电插座进⾏测试，包括⽹络插座、电话插座、⾳视频插座
等。
如果没有专业测试仪器的，可以采取直接⽤终端设备进⾏测试。
⽐如，⽹线测试可以使⽤
⽹络测试仪，如果没有的话，可以直接接电脑，看是否接通。

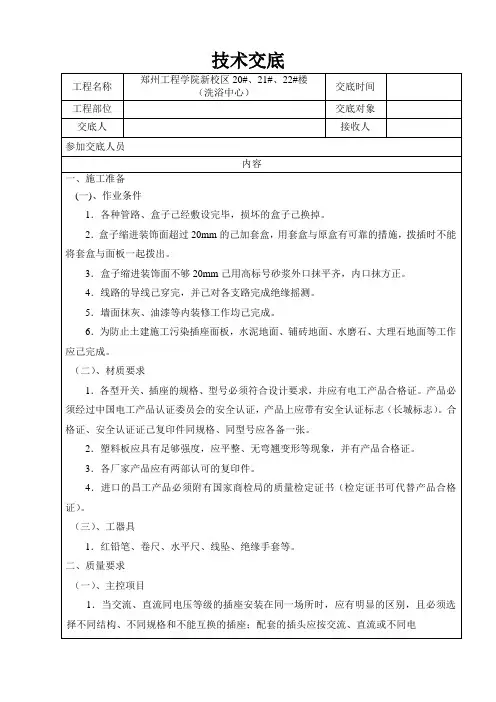

一、施工准备
（一）作业条件
1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时
不能将套盒与面板一起拔出。
3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
4、线路的导线已穿完,并已对各支路完成绝缘摇测。
5、墙面抹灰、油漆及壁纸等内装修工作均已完成。
6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面
等工作应己完成。
（二）材料要求
1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”
认证标志和认证证书复印件。
合格证、认证证书复印件同规格、同型号应各
备一张。
2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。
3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证
[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、
维修、使用、试验要求等技术文件。
（三）施工器具
红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。
二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程
清理→接线→安装→通电试运行
四、操作工艺
（一）清理
用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二）接线
1、开关接线规定:电器、灯其的相线应经开关控制。
开关接线时,应将盒内导线
理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、插座按线规定:
（1）单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
（2）单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:
（3）交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。
3、接线:先将盒内甩出的导线留出维修长度(15～20cm)削去绝缘层,注意不要碰
伤线芯，如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插
人圆孔接线端子内(孔径允许压双线时),再用顶丝将其压紧,注意线芯不得外露。
4、接线时应特别注意:为了保证安全和使用功能,在配电回路中的各种导线连接,
均不得在开关、插座的端子处以套接压线方式连接其他支路。
（三）开关、插座安装
1、开关安装规定。
（1）安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,
且操作灵活,接触可靠。
（2）开关安装的位置应便于操作,开关边缘距门框的距离为0.15～0.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高
度为2～3m,且拉线出口应垂直向下。
（3）并列安装的拉线开关的相邻间距不应小于20mm。
（4）相线应经开关控制；民用住宅严禁装设床头开关。
（5）为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
（6）多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他
场所控制。
2、插座安装规定。
（1）插座的安装高度应符合设计的规定,当设计无规定时,应符合下列要求:暗装和工业用插座距地面不应低于0.3m,待殊场所暗装插座不应小于
0.15m。
在儿童活动场所应采用安全插座。
采用普通插座时,其安装高度
不应低于1.8m。
（2）当插座上方有暖气管时,其间距应大于0.2m,下方有暖气管时,其间距应大于0.3m,不符时应移位或采取技术处理。
（3）为了避免交流电源对电视信号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离。
（4）落地插座应具有牢固可靠的保护盖板。
（5）在潮湿场所,应采用密封良好的防水防溅插座。
在有易燃、易爆气体及粉尘的场所应装设专用插座。
3、开关、插座安装。
（1）暗装：按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推人盒内,对正盒眼,用机螺丝固定牢固。
固定时要使面板端正,
井与墙面平齐。
面板安装孔上有装饰帽的应一并装好。
（2）明装:先将从盒内甩出的导线由塑料台的出线孔中穿出,再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上,如果是明配线,木台上的隐线槽
应先顺对导线方向,再用螺丝固定牢固。
塑料台固定后,将甩出的相线、
地(零)线按各自的位置从开关、插座的线孔中穿出,按接线要求将导线
压牢。
然后将开关或插座贴于塑料台上,对中找正,用木螺丝固定牢。
最
后再把开关、插座的盖板上好。
（四）通电试运行
1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘
电阻并做好记录。
2、各支路的绝缘电阻摇测合格后通电试运行,通电后仔细检查和巡视,检查漏电
开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。
检查插座时,
最好用验电器,检查时应逐个检查,如有问题断电后及时进行修复,并做好记
录。
五、成品保护
1、安装开关、插座时不得碰坏墙面,要保持墙面清洁。
2、开关插座安装完毕后,不得再次进行喷浆,以保持面板清洁。
3、其他工种在施工时,不要碰坏和碰歪开关、插座。
