课设设计计算说明书

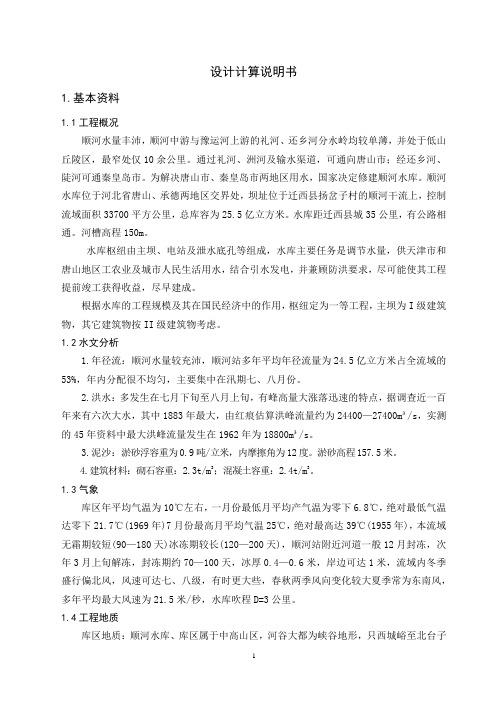

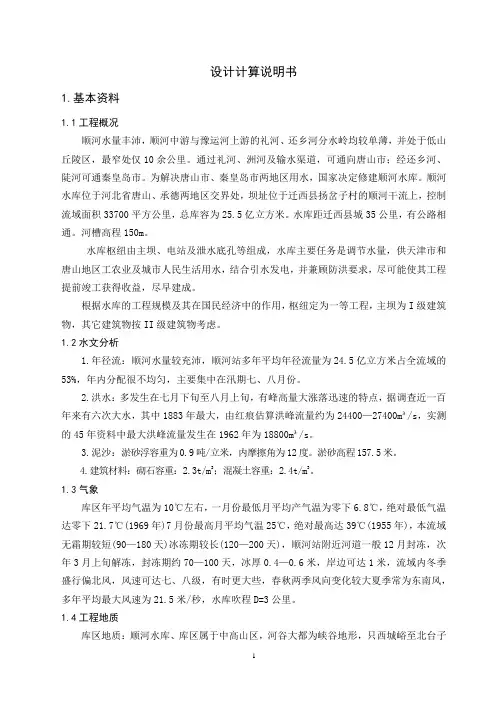

设计计算说明书1.基本资料1.1工程概况顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。
通过礼河、洲河及输水渠道，可通向唐山市；经还乡河、陡河可通秦皇岛市。
为解决唐山市、秦皇岛市两地区用水，国家决定修建顺河水库。
顺河水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积33700平方公里，总库容为25.5亿立方米。
水库距迁西县城35公里，有公路相通。
河槽高程150m。
水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求，尽可能使其工程提前竣工获得收益，尽早建成。
根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。
1.2水文分析1.年径流：顺河水量较充沛，顺河站多年平均年径流量为24.5亿立方米占全流域的53%，年内分配很不均匀，主要集中在汛期七、八月份。
2.洪水：多发生在七月下旬至八月上旬，有峰高量大涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大，由红痕估算洪峰流量约为24400—27400m³/s，实测的45年资料中最大洪峰流量发生在1962年为18800m³/s。
3.泥沙：淤砂浮容重为0.9吨/立米，内摩擦角为12度。
淤砂高程157.5米。
4.建筑材料：砌石容重：2.3t/m3；混凝土容重：2.4t/m3。
1.3气象库区年平均气温为10℃左右，一月份最低月平均产气温为零下6.8℃，绝对最低气温达零下21.7℃(1969年)7月份最高月平均气温25℃，绝对最高达39℃(1955年)，本流域无霜期较短(90—180天)冰冻期较长(120—200天)，顺河站附近河道一般12月封冻，次年3月上旬解冻，封冻期约70—100天，冰厚0.4—0.6米，岸边可达1米，流域内冬季盛行偏北风，风速可达七、八级，有时更大些，春秋两季风向变化较大夏季常为东南风，多年平均最大风速为21.5米/秒，水库吹程D=3公里。
给水厂课程设计计算说明书范文
设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1原水水质及水文地质资料ss最高/(mg/L) 700最大时变化系数 1.2512水文地质及气象资料河流水文特征最高水位----------m，最低水位----------m，常年水位-----------m气象资料历年平均气温-----------，年最高平均气温--------，年最低平均气温-----------。
年平均降水量：-----------，年最高降水量----------，年最低降水量-----------。
常年风向-----------，频率--------。
历年最大冰冻深度20cm3 地质资料第一层：回填、松土层，承载力8 kg/cm2，深1~1.5m；第二层：粘土层，承载力10kg/cm2，深3~4m；第三层：粉土层，承载力 8kg/cm2，深3~4m；地下水位平均在粘土层下0.5m。
1.1.2、设计水量设计人口6.1万人均用水量标准（最高日）200L/d工厂A（万立方米/d）0.4工厂B（万立方米/d）0.7工厂C（万立方米/d）0.9工厂D（万立方米/d）1.4一般工业用水占生活用水% 195第三产业用水占生活用水%90Qd=1.067×﹝(200×6.1×(1+1.95+0.9)/1000+0.4+0.7+0.9+1.4﹞=86400立方米/d1.1.3、分析原水水质显著特点为ss含量较高，水量变化较小，故在后续工艺设计中会针对上述两个特点做出设计，以求实现工艺的优化。
1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。
一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。
地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。
如果是微污染原水，则需要进行特殊处理。
给水课程设计计算说明书
目录1总论 (2)设计任务及要求 (2)大体资料 (2)2整体设计 (3)工艺流程的肯定 (3)处置构筑物及设备型式的选择 (4)3取配水构筑物设计计算 (4)菱形箱式取水头设计计算 (4)一泵站设计计算 (5)配水井设计计算 (5)4混凝构筑物和设备设计计算 (5)药剂调配池设计计算 (5)药剂投配设备设计 (6)混合设备的设计计算 (6)反映构筑物的设计计算 (7)5沉淀池设计计算 (9)平流式沉淀池平面尺寸的肯定 (10)穿孔花墙设计计算 (10)集水槽、放空管、排泥设备设计计算 (10)水力条件校核 (11)6滤池设计计算 (11)滤池平面尺寸的肯定 (11)滤池反冲洗系统设计 (12)滤池高度的肯定 (12)7消毒设备设计计算 (12)8清水池设计计算 (13)9水厂整体布置 (13)水厂平面布置 (13)水厂管线布置 (14)水厂高程布置 (14)10参考文献 (15)1总论设计任务及要求四川某县城自来水厂初步设计，要求进行初步方案设计，简要写出一份设计计算说明书，对主要处置构筑物的工艺尺寸进行设计计算。
肯定水厂平面布置和高程布置，绘出水厂平面布置图、高程布置图、管线布置图、各个单体处置构筑物的平面图、剖面图并对所用设备进行选型。
应做到设计合理、计算准确、图面清楚、语言精练、字体端正。
大体资料（1）现用水量：5×104m3/d（2）给水水源：桃河（3）水质资料：原不为穿城河流，取水口在城镇上游，水质较好，含砂量较低（平均含砂量0.4kg/m3），上游无工业污染和集中生活污水污染。
表格1原水水质资料A.拟建水厂区域工程地质钻探资料通过工程地质钻探，地层构造为：表层为～0.7m厚的耕土，以下均为密实压粘土，地下12m处才有基岩露头。
地下水位在地表8m以下，地下水无浸蚀性。
地基耐压力为15T/㎡。
B.该城镇地震资料据记载，该地域未发生过破坏性地震，据地震监测总的记录，该地域最大震级为6级，地震裂度为6度。
给水课程设计计算说明书
给水课程设计计算说明书水资源是人类赖以生存的重要资源之一，保护水资源和合理利用水资源是当今社会发展的重点之一、为了提高人们对水资源的认识和理解，培养人们正确使用水资源的意识和能力，需要在学校课程中设置一门“给水课程”。
下面是一份关于给水课程设计的计算说明书。
一、课程目标1.了解水资源的重要性：通过学习，学生能够认识到水资源的重要性，知道合理利用水资源对于人类的生存和发展的重要性。
2.掌握给水工程的基础知识：通过学习给水工程的基础知识，学生能够了解给水系统的组成、运行原理和维护管理等相关内容。
3.培养对水资源的保护和利用意识：通过学习，培养学生保护和利用水资源的意识，引导学生节约用水、防止水污染的行为。
二、课程内容1.水资源与环境保护：介绍水资源的形成与分布，讲解水资源的重要性及存在的问题，引导学生关注水资源的保护和环境保护的重要性。
2.水的净化与处理：讲解水净化和处理的原理和方法，介绍常见的水处理设备和工艺，引导学生了解水处理的重要性和常见问题。
3.给水工程的组成与原理：详细介绍给水系统的组成和工作原理，包括水源、水库、水厂、输水管道等，让学生了解给水工程的运作方式。
4.用水量的计算与室内给水设计：教授用水量的计算方法和室内给水设计的原则与方法，引导学生了解合理安排用水的重要性和方法。
5.水资源的管理与保护：介绍水资源管理与保护的相关政策法规和管理制度，引导学生了解水资源管理的意义和方法。
三、教学方法1.理论教学：通过课堂讲解、PPT演示等方式，将相关知识和概念传达给学生。
2.案例分析：通过实际案例分析，让学生了解实际应用中的问题和解决方法。
3.实践操作：组织学生参观水厂、水库、给水设备等实际场所，进行实地考察和操作实践。
4.小组讨论：设置小组讨论环节，引导学生共同思考和交流，培养合作意识和解决问题的能力。
四、教学评估1.平时表现：根据学生的课堂表现、讨论参与度等进行评估，评定学生对课程内容的理解程度和掌握情况。
给水课程设计计算说明书
给水课程设计计算说明书设计计算说明书是指对于给水课程的教学设计进行详细计算和说明的文档。
下面是一个典型的给水课程设计计算说明书的结构和内容：一、引言在引言部分，首先介绍该课程的背景和目标，以及本文档的目的和结构。
二、课程大纲在课程大纲中，列出了本课程的所有章节和课时安排。
对于每个章节，需要给出章节的名称、学习目标和内容概要。
三、教学资源在教学资源部分，列出了所有需要的教学资源，包括教材、教具、实验设备等。
需要对每种资源的数量、价格和供应商进行计算和说明。
四、学习过程在学习过程部分，详细说明了每个章节的教学方法和步骤。
针对每个步骤，需要计算和说明需要的时间、教师和学生的角色、以及所需的教学资源。
五、实验设计在实验设计部分，对于需要进行实验的章节，需要进行详细的实验设计。
包括实验的目的、步骤、要求、仪器和材料、实验时长等方面的计算和说明。
六、作业设计在作业设计部分，对于每个章节，需要设计相应的作业，并进行计算和说明。
包括作业的题目、要求、截止日期等。
七、考试设计在考试设计部分，需要设计相应的考试，并进行计算和说明。
包括考试的题型、题目的数量和分值等。
八、评估方法在评估方法部分，计算和说明对于学生学习情况进行评估的方法。
包括考试成绩、作业成绩、实验报告等方面的计算和说明。
九、教学评价在教学评价部分，对于本课程的教学效果进行评价。
可以根据学生的学习情况和评估结果，对课程进行改进和优化。
十、结论在结论部分，对整个设计计算说明书进行总结。
总结本课程的设计目标、方法和效果，并提出未来的发展方向。
通过以上的计算和说明，设计计算说明书可以帮助教师对给水课程的教学进行详细规划，确保教学过程的有序进行，并对课程的效果进行评估和优化，提高教学质量。
水资源开发课程设计任务书
水资源开发课程设计任务书水资源开发利用课程设计报告书一、设计任务 (5)二、基本资料 (6)2.1 流域及水库情况简介 (6)2.2 水文气象资料 (6)2.3 设计资料 (7)三、设计年径流及其分配 (8)3.1 设计年径流量计算 (8)3.2 设计年径流量及其年内分配 (10)四、水库死水位及正常蓄水位选择 (10)4.1 兴利库容计算 (10)4.2 死水位选择 (10)4.3 正常蓄水位的选择 (11)五、装机容量及多年平均发电量 (11)5.1 代表年的水能计算 (11)5.2 死水位优化 (13)5.3装机容量与装机台数选择 (14)5.4水能指标确认 (17)六、设计洪水过程线推求 (18)6.1 资料三性检查及攒展延洪水系列 (18)6.2 设计洪峰流量计算 (21)6.3 设计洪水过程线推求 (23)七、水库防洪特征水位及坝顶高程计算 (28)7.1 调洪规则及起调水位 (28)7.2防洪高水位计算 (28)7.3 设计洪水位计算 (31)7.4 校核洪水位计算 (35)7.5 坝顶高程选择 (38)八、结论 (38)8.1 水库有关特征参数选择 (38)8.2 调洪有关特征参数选择 (39)8.3 水电站有关特征参数 (39)8.4 感言 (39)九、附录 (40)一、设计任务在太湖流域的西苕溪支流西溪上，拟修建一水库，因而要进行水库规划的水文水利计算，其具体任务是：1.设计年径流及其年内分配2.选择水库死水位。
3.选择正常蓄水位。
4.计算保证出力和多年平均发电量。
5.选择水电站装机容量。
6.推求各种洪水特征水位和确定大坝高程。

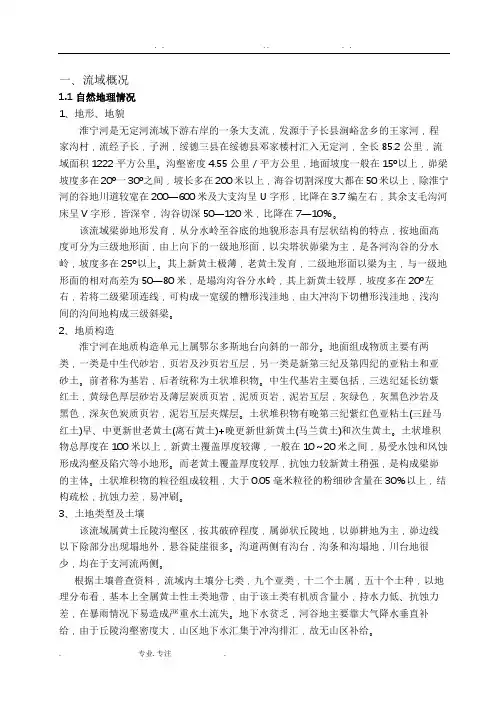

二、基本资料2.1 流域及水库情况简介西苕溪为太湖流域一大水系，流域面积为2260km2，发源于浙江省安吉县天目山，干流全长150km，上游坡陡流急，安城以下堰塘遍布，河道曲折，排泄不畅，易遭洪涝灾害，又因流域拦蓄工程较少，灌溉水源不足，易受旱灾。
该水库为根治西苕溪流域水旱灾害骨干工程之一，控制西苕溪主要支流西溪，坝址以上流域面积328km2。
水资源利用与保护课程设计说明书要点
目录第一章绪论 (1)1.1 设计目的 (1)1.2 设计任务 (1)1.3 设计时间 (1)第二章计算说明 (2)2.1 基本资料 (2)2.1.1 河流自然条件 (2)2.1.2 地区气象资料 (2)2.1.3 工程要求 (2)2.2 构筑物类型确定 (3)2.2.1 取水构筑物分类及确定 (3)2.2.2 固定式取水构筑物 (3)2.3 构筑物设计 (5)2.3.1 取水头部设计 (5)2.3.2 进水管设计 (7)2.3.3 集水井设计 (8)第三章结论 (13)参考文献................................ 错误！未定义书签。
第一章绪论1.1 设计目的1、对所学知识加以应用和系统化，培养解决实际工程设计问题的能力；使学生在设计、制图、查阅资料、使用设计手册和规范等基本技能上得到初步训练。
2、使学生能通过设计掌握地表水取水构筑物的基本计算方法。
3、掌握工具书的应用方法。
1.2 设计任务南阳市一取水构筑物的扩大初步设计1.3 设计时间2013年1月3日——2013年1月6日第二章计算说明2.1 基本资料2.1.1 河流自然条件1、河流水位:最高水位为 35.35 m， (频率P=1%)；最低水位为 20.45 m (保证率P=97%)。
2、河流的流量:最大流量为 26500 m3/s；最小流量为 335 m3/s。
3、河流的流速:最大流速为 2.45 m/s；最小流速为 0.5 m/s4、河流的含砂量及漂浮物：最大含砂量 0.45 kg/ m3；最小含砂量 0.0013 kg/ m3。
有一定数量的水草和青苔，无冰絮。
5、河流主流及河床情况河流近岸坡度较缓，主流离岸 75 m，主流最小水深 3.9 m。
岸边土质较好，有一定的承载力，满足使用要求。
2.1.2 地区气象资料最低气温：－10℃，最高气温：39℃，最大冰冻深度15㎝。
2.1.3 工程要求净水处理厂供水量为 3.85 万m3/d，供生活饮用和生产需要。
水资源利用课程设计任务书
水资源利用课程设计任务书一、课程设计目的复习和巩固《水资源利用》课程所学知识；培养分析问题和解决水资源评价、供需预测等问题的能力。
二、课程设计内容1、计算灌区不同规划水平年不同保证率的地下水可供水量（Cs/Cv=1~2）。
2、计算灌区不同规划水平年不同保证率的总需水量。
采用定额法计算。
3、逐月调节计算不同规划水平年不同保证率的可供水量、渠首弃水量。
要求列出调节计算模拟公式（水库平衡方程、灌区供需水平衡方程、工程约束条件等）。
调节计算原则：地下水首先满足城乡生活用水和工业用水，有余水时可用于农业灌溉，若地下水不能满足城乡生活用水和工业用水，优先利用地表水蓄水。
渠首水库蒸发及渗漏损失可忽略不计。
4、按月进行不同规划水平年不同保证率的供需平衡分析。
5、根据供需平衡分析及缺水、渠首水库弃水等，提出进一步解决灌区缺水的对策。
三、课程设计方式与时间安排1、设计方式：根据给定的资料和参数条件，各人独立进行设计（所有学生的基本资料相同，但计算区和来水保证率不同）。
按学号分任务。
计算区（A市、B市、C市、D市）灌区（A灌区、B灌区、C灌区、D灌区）来水保证率（50%、75%、90%、95%）2、时间安排：（1）布置设计任务与熟悉资料（0.5天）；（2）分析计算（3.5天）；（3）编写说明书（1天）。
四、课程设计要求按时提交课程设计报告，要有详细的计算公式和表格。
并完成附表1~附表3的计算。
五、基础资料某市某自流引水灌区，灌区基本情况见表1。
该市1968~2000年降雨量资料见表2。
渠首有一年调节水库A，总库容510万m3，有效库容370万m3，渠首引水能力50m3/s。
根据40年渠首实测水文系列频率分析，各保证率代表年的逐日来水量见表3。
灌区地下水资源量按降雨入渗补给量计算，各灌区降雨入渗补给系数见表1。
已知现状年（2010年）、近期预测水平年（2020年）、远期预测水平年（2030年）各月农田灌溉需水量（表4）。
水资源利用与保护课程设计完成

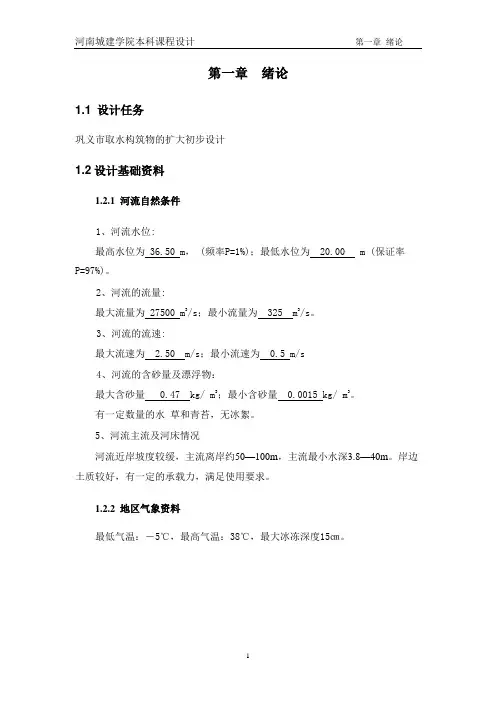

第一章绪论1.1 设计任务巩义市取水构筑物的扩大初步设计1.2设计基础资料1.2.1 河流自然条件1、河流水位:最高水位为 36.50 m， (频率P=1%)；最低水位为 20.00 m (保证率P=97%)。
