ArcGIS编辑操作的常用快捷键

一、快捷键F4键(高程递加):这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。

在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。

F5键(放大屏幕):放大屏幕内容。

F6键(移动屏幕): 移动屏幕。

F7键(缩小屏幕): 缩小屏幕内容。

F8键(加点)：用来控制在矢量跟踪过程中需要加点的操作。

按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。

F11键（改向）：用来控制在矢量跟踪过程中改变跟踪方向的操作。

按一次F11键，就转到矢量线的另一端进行跟踪。

F12键（抓线头）：在矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头。

F10 锁定光标位置：当光标指针停在一个位置时，你想记下该点的坐标，那么请使用F10，避免不小心碰到桌子、鼠标使坐标不准。

↑←↓→方向键：可以微调光标的位置。

1.用ALT+菜单栏的字母就可以打开菜单栏如ALT+R为打开区2.然后输入菜单栏中项目的字母，就为选择了这一项，如在ALT+R 后再按K则为键盘输入弧段2.ctrl+右键封闭3.ctrl +s 选图元+Q 输入线+W 输入点+E输入弧段+Z后退二、mapgis中特殊字体格式的输入方法mapgis, 字体, 格式, 输入1.空心字使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

2.MapGIS中输入字符串时，上下标输入方法字符串属点类对象，用点类输入方式的注释输入：上标输入方法：输入字符串中，#+之后的字符串为上标字符串。

例：输入文本框中输入：“ABCD#+12WE”，注释表现为：ABCD12WE 下标输入方法：输入字符串中，#-之后的字符串为下标字符串。

例：输入文本框中输入：“ABCD#-WERT”，注释表现为：ABCDWERT 若要在输入完上、下标后恢复原文本大小，加#=即可：例：输入文本框中输入：“ABCD#-WE#=RT”，注释表现为：ABCDWERT 输入文本框中输入：“ABCD#-WE#+RT#=EFG”，注释表现为：ABCDWERTEFG例：输入文本框中输入：“ABCD#+WE#=RT”，注释表现为：ABCDWERT3.MapGIS中分数式的输入方法分数式输入方法：输入字符串中，/分子/分母/例：输入文本框中输入：“/ABCD/EFGHL/”，注释表现为：4.γδ∈等希腊字母之类的非英文字符输入可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。

操作方法：
1、拖动操作：按下鼠标左键不松开，拖动鼠标到适当位置后松开鼠标左键，这
个过程就叫拖动操作。

移动操作：单击鼠标左键，然后松开，移动鼠标到适当位置后再按鼠标左键
确认，这个过程就叫移动操作。

2、输入流线为拖动操作，输入折线是移动操作。

按F8 键加点、F9 键退点、
F11 改向。

在输入开始时，SHIFT 按下自动靠近线。

按F12 键有捕捉线头线尾
等功能。

交互矢量化中按F4 有高程自动赋值的功能(要先编辑线的高程域名)。

3、输入陡坎：由于陡坎有许多垂直的短线，在矢量化时，在相交处经常停止
跟踪，这样需要不断按F8 键加点。

实际上，完全可以用输入折线的方式来实现。

注意：陡坎是有方向的，输入时，要注意线型生成的方向。

4、在扫描图纸时，您可能是灰度扫描，这样数据量可能有些大，交互矢量
化等高线时，速度有所减慢，这样也可以改为输入折线的方式。

一条线结束时，按下Ctrl+鼠标右键自动封闭线。

1、Mapgis图形编辑技巧造线或矢量化时常用功能键F8键（加点）：用来控制在输入线或矢量跟踪过程中需要加点的操作。

按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在造线或矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

F11键（改向）：用来控制在造线或矢量跟踪过程中改变跟踪方向的操作。

按一次F11键，就转到矢量线的另一端进行跟踪。

F12键（抓线上点）：在输入或矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头或线上点或靠近线。

Shift键（抓线上最近点）：在输入或矢量化一条线开始或结束时，按住Shift键用鼠标来捕捉需相连接的线上最近点。

Ctrl键（封闭线）：在输入或矢量化一条封闭线结束时，按住Ctrl键右击鼠标可使该线的首尾封闭。

2、如何进行符号库之间符号的拷贝？第一步：进〃系统设置〃，把系统库目录设置为源符号库所在的目录。

第二步：进入〃输入编辑〃，选择〃系统库〃菜单下的拷贝符号库。

第三步：系统要求选择目的符号库。

系统会弹出显示两个符号的对话框。

第四步：在对话框的左边，选择要拷贝的符号，在右边给这个符号选择一个合适的位置，最好将此符号放置目的符号库的尾部。

然后，选择红色的箭头，这样就实现了符号库之间的拷贝。

用插入、删除的操作来实现符号库的编辑。

按确定按钮后，退出操作。

3、几个MAPGIS图形编辑技巧1、数字“0”的巧用1.1做图时经常遇到铁路、公路、高速公路交织穿插在一起。

按一般的制图原则,有上下关系之分,高速公路在最上层,可压盖其它线状地物,高级道路可压盖低级道路,道路又可以压盖河流。

而作业者操作时往往容易忽视先后顺序，把应该是上层的内容绘到了下层,如果删除重绘,显然比较费工,在此介绍一种简单易行的操作方法：(1)单击“线编辑”菜单,点击“造平行线”命令。

(2)选择要移到上层的那条线,系统会提示你输入产生的平行线距离，你可设定为“0”，这时这条线自然移到了上层。

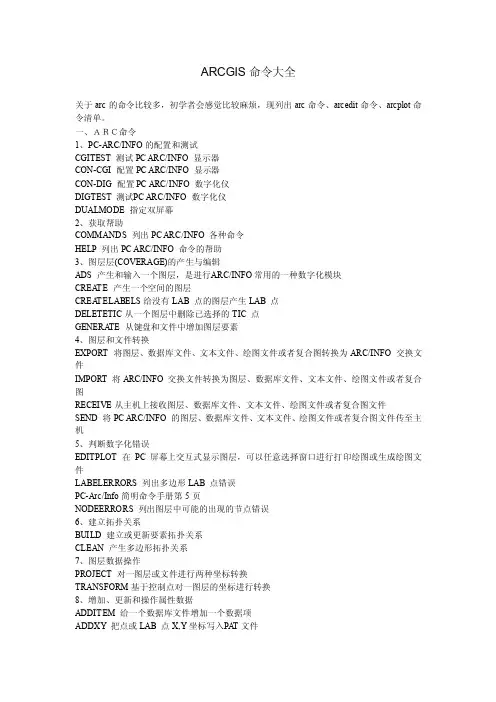

ARCGIS命令大全‎关于arc的命‎令‎比较多，初学者会‎感觉‎比较麻烦，现列‎出ar‎c命令、ar‎c edi‎t命令、a‎r cplo‎t命令清‎单。

一、‎ＡＲＣ‎命令1、P‎C-‎A RC/INFO‎‎的配置和测试C‎G ITEST 测试P‎C ARC/INF‎O‎显示器CO‎N-‎C GI 配置P‎C A‎R C/INF‎O显示‎器CO‎N-DIG‎配置P‎C ARC/‎I NF‎O数字化仪‎D‎I GTEST 测‎试‎P C ARC/IN‎F O 数字化仪D‎U ALMODE 指‎定‎双屏幕2、获‎取帮‎助COMM‎A ND‎S列出PC‎ARC‎/INFO‎各种命令‎HE‎L P 列出P‎C A‎R C/INFO‎命‎令的帮助3、‎图‎层层(COVERA‎G E)的产生与编辑‎ADS 产生和输‎入‎一个图层，是进行‎A R‎C/INFO ‎常用的‎一种数字化模‎块C‎R EA TE‎产生一个‎空间的图‎层CRE‎A TE‎L ABELS ‎给没‎有LAB 点的图‎层‎产生LAB 点‎D ELETETIC ‎从一个图层中删除已‎选‎择的TIC 点‎G‎E NERA TE‎从键‎盘和文件中增‎加图层要‎素4、‎图层和文件‎转换‎E XPORT‎将图‎层、数据库文件‎、文‎本文件、绘图文件‎或‎者复合图转换为AR‎C/INFO 交换文‎件IMPORT‎‎将ARC/INF‎O‎交换文件转换为‎图层、‎数据库文件、‎文本文件‎、绘图文件‎或者复合图‎RE‎C EIVE ‎从主机‎上接收图层、数‎据库‎文件、文本文件、‎绘‎图文件或者复合图文‎件SEND 将P‎C ARC/INF‎O‎的图层、数据库‎文件‎、文本文件、绘‎图文件‎或者复合图文‎件传至主‎机5‎、判断数字‎化错误‎EDITP‎L OT‎在PC 屏幕‎上交‎互式显示图层，可‎以‎任意选择窗口进行打‎印绘图或生成绘图文件‎LABELER‎R‎O RS 列出多边‎形L‎A B 点错误‎PC‎-Arc/I‎n fo ‎简明命令手‎册第5页‎NOD‎E ERROR‎S列‎出图层中可能的‎出现‎的节点错误6‎、‎建立拓扑关系B‎U ILD 建立或更新‎要素拓扑关系C‎L‎E AN 产生多边‎形拓‎扑关系7、‎图层数‎据操作P‎R OJE‎C T 对一‎图层或文件‎进行两种‎坐标转换‎T RA‎N SFORM ‎基于‎控制点对一图层的‎坐‎标进行转换8、‎增加、更新和操作属性‎数据ADDIT‎E‎M给一个数据库‎文件‎增加一个数据项‎A‎D DXY把‎点或LA‎B点X,‎Y坐标写入‎P A T ‎文件CO‎P YI‎N FO 拷贝数‎据库‎文件DBAS‎E‎在ARC 环境下‎启动dBASE (在‎装有dBASE 的‎情‎况下)DRO‎P I‎T EM 从数据‎库文件‎中删去一个数‎据项‎I DEDI‎T更新图‎层中的U‎S ER-ID‎J‎O INITEM‎基‎于相同的数据合并‎两‎个文件KILL‎I NFO 删除数据库‎文件TABLE‎S‎启动TABLE‎S‎程序9、图‎层管理‎APPE‎N D 合‎并图层(最‎多可多达1‎00 个‎图层)C‎O PY‎C OV 拷贝图‎层‎COUNT 列‎出‎图层所有的要素个数‎DESCRIBE‎提供图层的各种信‎息‎FREQUE‎N C‎Y列出图层中‎要素编‎码的频率‎I NDE‎X产生一‎个空间索引‎,以提‎高对图层要素‎查询的‎效率KIL‎L‎删除一个图层‎L‎O ADANNO 拷‎贝一个名为[COVE‎R].TXT 的数‎据‎库文件LIS‎T C‎O VS 列出当‎前工作‎区的图层‎N ODE‎P OINT‎在含有弧‎段的节点‎中产生点图层‎P‎O INTDIS‎T A‎N CE 计算指定‎半‎径范围内一个图层中‎点要素相对另一图层点‎要素的距离RE‎N‎A MCOV 改变‎图层‎的名字TO‎L ER‎A NCE 设‎置或显示‎所用图层的‎容差(见“‎二、Ar‎c Edit命‎令”中‎的“6、PC ‎A r‎c Edit中的容‎差‎”)UNGEN‎从一个图层生成一个‎具有X,Y坐标的‎A‎S CII文件‎U N‎L OADANN‎O从‎图层数据库文‎件中拷贝‎注记1‎0、图层显‎示E‎D ITPLO‎T在‎P C 屏幕上交‎互式‎显示图层，可以任‎意‎选择窗口进行打印绘‎图或生成绘图文件‎P LOTINFO ‎列‎出绘图文件信息‎R‎O TPLOT ‎从一个‎已生成的绘图‎文件按一‎定的旋转角‎度产生一个‎新的绘图‎文件11‎、ＡＲ‎Ｃ处理器命令‎C‎L EAR 清除P‎C‎显示器CLS ‎清除PC显示器C‎O LOR 改变显示‎屏‎对话窗线的颜色‎I‎N FODIRE‎C TO‎R Y显示当‎前目录的‎数据库和数‎据文件‎I TEM‎S列出图层‎和数据‎文件的数据项定‎义‎LIST 列出‎图‎层和数据文件的值‎POPUP 弹出窗‎口和显示ASCAI‎I‎文件QUIT‎退‎出ARC环境‎DE‎L ETE 删‎除磁盘文‎件DR‎A W 显示‎绘图文件‎、复合图文件‎等‎12、数据转换‎换(‎我国用户常用命令‎令‎)DEFARC‎将AutoCAD的‎A SCII绘图转换‎文‎件(DXF)转换‎为图‎层(COVER‎A GE‎)IGE‎S ARC‎将原始图‎形交换标准‎文件(I‎G ES)转换‎为图层‎ARCDX‎F‎将图层(COVE‎R‎A GE)转换为DX‎F文件ARCIG‎E S 将图层转换图‎形‎交换标准文件(I‎G E‎S)13、‎矢量量‎-栅格数据相‎互转换‎GRID‎P OLY‎将一种栅‎格文件转换成‎多边形‎图层LIN‎E G‎R ID 将线状图‎层‎转换成栅格文件‎P OINTGRID ‎将点状图层转换成栅‎格‎文件POLY‎G R‎I D 将多边形‎图层转‎换成栅格文件‎14‎、空间要素‎合并I‎D ENT‎I TY计算‎两个图‎层的几何交点。

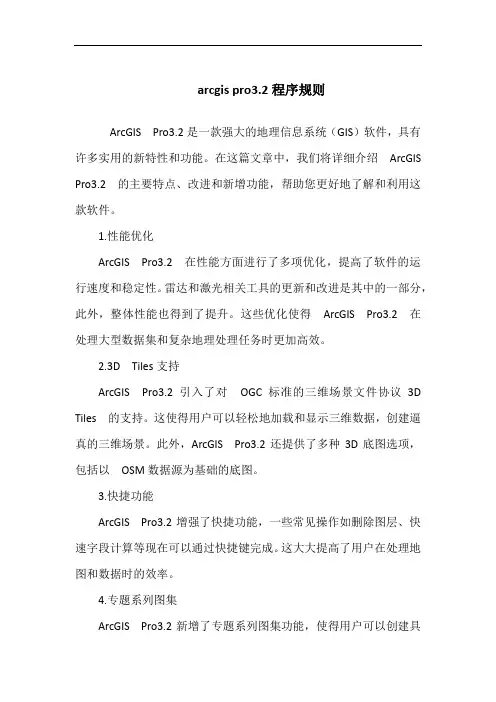

arcgis pro3.2程序规则ArcGIS Pro3.2是一款强大的地理信息系统（GIS）软件，具有许多实用的新特性和功能。

在这篇文章中，我们将详细介绍ArcGIS Pro3.2 的主要特点、改进和新增功能，帮助您更好地了解和利用这款软件。

1.性能优化ArcGIS Pro3.2 在性能方面进行了多项优化，提高了软件的运行速度和稳定性。

雷达和激光相关工具的更新和改进是其中的一部分，此外，整体性能也得到了提升。

这些优化使得ArcGIS Pro3.2 在处理大型数据集和复杂地理处理任务时更加高效。

2.3D Tiles支持ArcGIS Pro3.2引入了对OGC标准的三维场景文件协议3D Tiles 的支持。

这使得用户可以轻松地加载和显示三维数据，创建逼真的三维场景。

此外，ArcGIS Pro3.2还提供了多种3D底图选项，包括以OSM数据源为基础的底图。

3.快捷功能ArcGIS Pro3.2增强了快捷功能，一些常见操作如删除图层、快速字段计算等现在可以通过快捷键完成。

这大大提高了用户在处理地图和数据时的效率。

4.专题系列图集ArcGIS Pro3.2新增了专题系列图集功能，使得用户可以创建具有相同范围和更新地图数据的地图。

这对于需要展示动态数据的应用场景尤为重要。

5.包管理器改进包管理器页面在ArcGIS Pro3.2 中得到了改进，提高了响应速度和易用性。

用户现在可以更方便地管理conda环境，包括升级、修复和重命名环境。

6.地图添加到报表ArcGIS Pro3.2允许用户将地图添加到报表中，使其更加直观和生动。

添加到报表页眉或页脚的地图为静态地图，而添加到组页眉、组页脚或详细信息小节的地图为动态地图。

7. CIM 和ArcPy更新ArcGIS Pro3.2还对CIM（通用插入式模块）和ArcPy进行了更新，提供了更多功能和潜力。

尽管目前这些更新可能无法立即应用，但它们为未来的开发和应用奠定了基础。

一些常用操作方法总结一、计算面积 (可以帮我们计算小班面积)添加AREA字段，然后右键点击字段列，然后点击CALCULATE VALUES; --->选择ADVANCED－－》把下面的代码输入，然后在最下面=处写OUTPUT点击OK就OK了。

Dim Output as doubleDim pArea as IareaSet pArea = [shape]Output = pArea.area二、计算长度 (可以帮我们计算林带长度)同上添加LENGTH字段，然后右键点击字段列，然后点击CALCULATE VALUES; --->选择ADVANCED－－》把下面的代码输入，然后在最下面=处写OUTPUT。

点击OK就OK了。

Dim Output as doubleDim pCurve as ICurveSet pCurve = [shape]Output = pCurve.Length三、小班升序排列：同上添加小班号字段，然后右键点击字段列，然后点击CALCULATE VALUES; --->选择ADVANCED －－》把下面的代码输入，然后在最下面=处写OUTPUT。

点击OK就OK了。

Static i as longDim Output as stringi=i+1Output =i四、村界切割小班选择->根据位置选择,小班are are crossed by the outline of村面,然后选择->设置可选择图层为村面。

用追踪工具，任务为切割多边形要素，进行切割五、字段赋值选择->根据位置选择,小班are within村面。

打开属性表显示选中的，选择一整列计算字段值对整个字段赋一个常量或，勾选高级加求变量代码六、拓扑检查ArcCatalog选要进行拓扑检查的文件夹右键->新建个人geodatabase->新建要素集->导入要素类->新建拓扑（导入要拓扑的图层）。

Arcgis基本操作教程（所有资料来自网络）目录1.配准栅格地图 (1)1.1跟据图上已知点来配准地图 (1)1.1.1选择标志性程度高的配准控制点 (1)1.1.2从基础数据底图上获取控制点坐标 (1)1.1.3增加Georeferncing 工具条 (2)1.1.4加载需要配准的地图 (2)1.1.5不选择Auto Adjust (2)1.1.6在要配准的地图上增加控制点 (3)1.1.7重复增加多个控制点检查残差 (4)1.1.8更新地图显示 (4)1.1.9保存配准图像 (5)1.1.10增加有坐标的底图检验配准效果 (6)1.2根据GPS观测点数据配准影像并矢量化的步骤 (7)2.图形的失量化录入 (9)2.1半自动失量化 (9)2.1.1启动ArcMap (9)2.1.2栅格图层的二值化 (10)2.1.3更改Symbology设置 (10)2.1.4定位到跟踪区域 (11)2.1.5开始编辑 (12)2.1.6设置栅格捕捉选项 (13)2.1.7通过跟踪栅格像元来生成线要素 (14)2.1.8通过跟踪栅格像元生成多边形要素 (15)2.1.9改变编辑目标图层 (16)2.1.10结束你的编辑过程 (17)2.2批量矢量化 (18)2.2.1启动ArcMap，开始编辑 (18)2.2.2更改栅格图层符号 (18)2.2.3定位到实验的清理区域 (19)2.2.4开始编辑 (19)2.2.5为矢量化清理栅格图 (20)2.2.6使用像元选择工具来帮助清理栅格 (21)2.2.7使用矢量化设置 (24)2.2.8预览矢量化结果 (25)2.2.9生成要素 (26)2.2.10结束编辑过程 (27)2.3手工数字化 (27)2.3.1在ArcCatalog下新建一个空的shapefile： (27)2.3.2为boundary添加属性字段 (28)2.3.3新建地图，并添加需要的数据 (28)2.3.4进行栅格显示设置： (28)3.拓普错误检查 (29)3.1ArcGIS 拓扑介绍 (29)3.2Geodatabase组织结构。

ArcGIS的矢量化操作一、在ArcMAP中进行编辑的流程：1.打开ArcMAP。

2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP中。

3.加载地图到ArcMAP中，增加Editor toolbar。

4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。

Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。

最后记得保存结果哦。

二、创造新特征：我们可以创造三种主要类型特征：点，线，面。

为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。

Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。

Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。

首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。

Endpoint arc tool:这也是创造弧段用的，与Arc tool工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。

个人认为这个工具要比Arc tool工具更精确些。

Intersection tool:就是利用两条直线确定一个点。

ArcGIS基本操作教程Arcgis基本操作教程（所有资料来⾃⽹络）⽬录1.配准栅格地图 (1)1.1跟据图上已知点来配准地图 (1)1.1.1选择标志性程度⾼的配准控制点 (1)1.1.2从基础数据底图上获取控制点坐标 (1)1.1.3增加Georeferncing ⼯具条 (2)1.1.4加载需要配准的地图 (2)1.1.5不选择Auto Adjust (2)1.1.6在要配准的地图上增加控制点 (3)1.1.7重复增加多个控制点检查残差 (4)1.1.8更新地图显⽰ (4)1.1.9保存配准图像 (5)1.1.10增加有坐标的底图检验配准效果 (6)1.2根据GPS观测点数据配准影像并⽮量化的步骤 (7)2.图形的失量化录⼊ (9)2.1半⾃动失量化 (9)2.1.1启动ArcMap (9)2.1.2栅格图层的⼆值化 (10)2.1.3更改Symbology设置 (10)2.1.4定位到跟踪区域 (11)2.1.5开始编辑 (12)2.1.6设置栅格捕捉选项 (12)2.1.7通过跟踪栅格像元来⽣成线要素 (14)2.1.8通过跟踪栅格像元⽣成多边形要素 (15)2.1.9改变编辑⽬标图层 (16)2.1.10结束你的编辑过程 (17)2.2批量⽮量化 (17)2.2.1启动ArcMap，开始编辑 (18)2.2.2更改栅格图层符号 (18)2.2.3定位到实验的清理区域 (19)2.2.6使⽤像元选择⼯具来帮助清理栅格 (21)2.2.7使⽤⽮量化设置 (24)2.2.8预览⽮量化结果 (25)2.2.9⽣成要素 (26)2.2.10结束编辑过程 (27)2.3⼿⼯数字化 (27)2.3.1在ArcCatalog下新建⼀个空的shapefile： (27)2.3.2为boundary添加属性字段 (28)2.3.3新建地图，并添加需要的数据 (28)2.3.4进⾏栅格显⽰设置： (28)3.拓普错误检查 (29)3.1ArcGIS 拓扑介绍 (29)3.2Geodatabase组织结构。

目录功能键的用法 (1)生成投影经纬网 (2)图形裁剪 (4)子图 (5)线型 (6)色表 (8)功能键的用法F5放大，F6换屏，F7缩小，F8定点，F9退点，F10暂停，F11换方向，F12接点。

跟完一根线时，按Ctrl+右键，可以自动节点平差。

图签的标准尺寸：大：9（2+2.5+2+2.5）×4.9（7×0.7）；小：7（1.5+2+1.5+2）×3.5（7×0.5）；或：7（1.5+2+1.5+2）×3.6（6×0.6）。

图例：大：0.8×1.2；小：0.6×0.9。

Ctrl＋A全选。

Ctrl＋+下标。

Ctrl＋Shift＋+上标。

生成投影经纬网可生成带经纬线的方厘网。

“实用服务”—“投影变换”—“投影转换”—“绘制投影经纬网”。

“投影经纬网生成的经纬度参数输入”—度分秒/绘公里网/加绘边框/经纬标记/内边距10/外边距1/外框线宽1mm。

“角度单位”—坐标系类型（地理坐标系）/椭球参数（北京）/坐标单位（度分秒）—“确定”。

“投影参数”—坐标系类型（投影平面直角）/椭球参数（北京）/比例尺分母（如100000）/坐标单位（毫米）/投影带类型（如6度带）/投影带序号（如15）—“确定”。

“线参数”—线宽0.08—“确定”。

“点参数”—注释高度4/注释宽度4/汉字字体3—“确定”。

“确定”—“设置绘制参数”—网格类型（实线网格）/标注内容（图上坐标值或带号+公里）/绘制数字比例尺/直线比例尺（公里）/直线比例尺样式（1∶10万）/图名（输入图名）—“确定”。

图形裁剪“实用服务”—“图形裁剪”—“文件”（装入所需裁剪的文件）。

“编辑裁剪框”—“装入裁剪框”。

“裁剪工程”—“新建”—将最下面自动生成的文件全部删除。

—在结果文件名中输入裁剪后的文件名—“增加”（重复）—OK。

“裁剪工程”—“裁剪”。

子图矿产系统库线型矿产系统库勘界系统库色表矿产系统库勘界系统库汇达系统库。

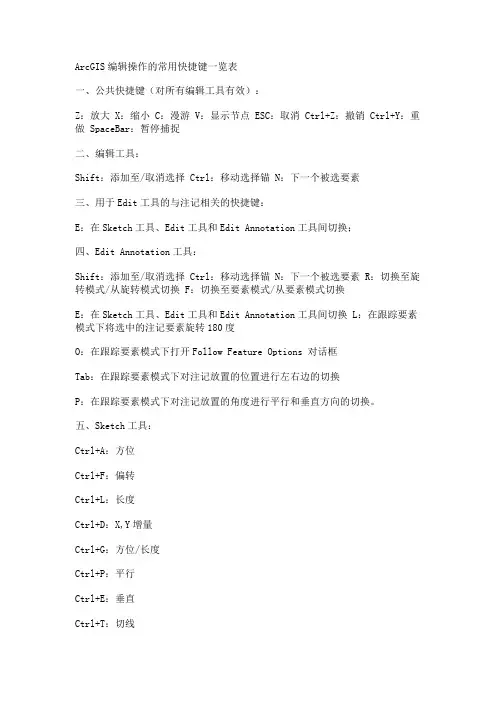

ArcGIS编辑操作的常用快捷键一览表一、公共快捷键（对所有编辑工具有效）：Z：放大 X：缩小 C：漫游 V：显示节点 ESC：取消 Ctrl+Z：撤销 Ctrl+Y：重做 SpaceBar：暂停捕捉二、编辑工具：Shift：添加至/取消选择 Ctrl：移动选择锚 N：下一个被选要素三、用于Edit工具的与注记相关的快捷键：E：在Sketch工具、Edit工具和Edit Annotation工具间切换；四、Edit Annotation工具：Shift：添加至/取消选择 Ctrl：移动选择锚 N：下一个被选要素 R：切换至旋转模式/从旋转模式切换 F：切换至要素模式/从要素模式切换E：在Sketch工具、Edit工具和Edit Annotation工具间切换 L：在跟踪要素模式下将选中的注记要素旋转180度O：在跟踪要素模式下打开Follow Feature Options 对话框Tab：在跟踪要素模式下对注记放置的位置进行左右边的切换P：在跟踪要素模式下对注记放置的角度进行平行和垂直方向的切换。

五、Sketch工具：Ctrl+A：方位Ctrl+F：偏转Ctrl+L：长度Ctrl+D：X,Y增量Ctrl+G：方位/长度Ctrl+P：平行Ctrl+E：垂直Ctrl+T：切线Ctrl+Delete：删除草图F2：完成草图F6：绝对X,Y坐标F7：线段偏转T：显示容限Arcmap技巧总结1.要素的剪切与延伸实用工具TASK 任务栏Extend/Trim feature 剪切所得内容与你画线的方向有关。

2.自动捕捉跟踪工具点击Editor工具栏中Snapping来打开Snapping Environment对话框捕捉设置中有3个选项，vertex edge end 分别是节点、终点、和边，选择end应该会捕捉端点3.图斑面积计算及长度计算应用工具CALCULATE AREA 或者使用VBA代码实现新建字段并开启Advanced 写入代码，面积计算：Dim Output as doubleDim pArea as IareaSet pArea = [shape]在最后的一个空格里面写入代码（即:字段名）pArea.area长度计算：Dim Output as doubleDim pCurve as ICurveSet pCurve = [shape]Output = pCurve.Length4.剪切图斑Task任务栏cut polygon feature工具，需要sketch工具画线辅助完成5.配准工具Spatial Adjustment 工具需要注意先要set adjustment data 然后配准6.影像校正Georeferncing工具7.要素变形Task 工具条中的reshape feature 配合sketch工具8.添加节点Modify feature 在需要加点的地方右键单击insert vertex也可单击右键选择properties 打开edit sketch properties对话框，在坐标点位置右键插入节点9.共享多边形生成Auto-complete polygon 工具生成共享边的多边形，配合snapping environment更好。

※常用快捷方式：1、F12 抓线头、靠近线 F5放大 F7缩小 F9退点 F11改变线的方向 F8加点2、ctrl＋右键闭合，ctrl＋s复制，ctrl＋v粘贴3、永登：34度带，中央经线1020000※提示：每幅图建立一个以图号为文件名的文件夹，以便存储各阶段文件。

将图历薄拷贝至当前文件夹中，填写相关内容。

※找狗文件6.7版本中我的电脑\右健‚服务‛或控制面版\管理工具\服务。

如果仍然找不到，请运行win\system32\zdlccsvc.exe※扫描文件光栅纠正为保证下一步矢量化与误差校正的精度，利用photoshop图形编辑软件对每幅光栅文件进行扫描清晰度检查和角度纠正，使内图廓下边左右图廓点的连线水平。

矢量化前在photoshop中检查光栅角度是否在0.2度以内，若大于等于0.2，转正再进行矢量化，并报作业组长登记，最后在全县矢量化完成后对这类光栅文件重新刻盘。

※标准图框的生成与投影（一）生成标准图框（*TK.W？）✧实用服务---投影变换---系列标准图框---1：1万✧若图面无破损，选单线内框，否则选图框外写高斯坐标✧参数输图左下角经纬度，文件名为*tk.w?(*图框.w?)✧椭球参数选北京54，确定✧图框参数选平移至原点，旋转至水平✧退出时保存点文件✧加点、线属性结构，使其与矢量化文件完全一致。

(二)误差校正顺时针采集SLH.W？及TK.W？内图廓四角点坐标后校正，另存文件为(*jz.w?)，存控制点（*.pnt）。

（注意需要多加控制点的图）(三)投影变换在图形编辑中打开*jz.wl,将其内图廓删除,存盘退出，再打开*tk.w？,改为150层,用文件--添加文件--添加*jz.w?,用文件—换名存文件—换名存为*sx.w?，退出。

打开*sx.w?，投影变换--进行投影变换---图元参数不转换---选择线文件---目的投影（坐标系类型为投影平面直角，椭球参数为北京54，投影类型为5高斯，比例尺分母为1，坐标单位为米，投影带类型为3度带，投影带序号为102，任意点纬度输图左下角纬度）---开始转换---再回到选择文件选点文件。

arcgis裁剪点要素1. 什么是arcgis裁剪点要素？ArcGIS是一款由美国Esri公司开发的地理信息系统软件，用于创建、编辑、分析和管理地理空间数据。

ArcGIS中的“裁剪点要素”是指在空间分析中，根据指定的边界范围，将点要素图层中位于该边界内的点要素提取出来，形成一个新的图层。

2. arcgis裁剪点要素的步骤步骤1：准备数据首先，我们需要准备两个数据集：一个是包含点要素的图层，另一个是用于裁剪的边界范围。

这两个数据集可以来自不同的来源，例如矢量文件、栅格文件或数据库。

步骤2：打开ArcMap在电脑上打开ArcMap软件，并创建一个新的地图文档。

步骤3：添加数据在ArcMap中，通过点击“添加数据”按钮或者使用快捷键Ctrl + O来添加需要处理的数据集。

将点要素图层和裁剪边界图层都添加到地图文档中。

步骤4：设置裁剪工具在工具栏上找到“编辑”菜单，并选择“裁剪”。

在弹出的对话框中，选择要裁剪的点要素图层作为“输入要素”，选择裁剪边界图层作为“裁剪要素”。

步骤5：执行裁剪操作点击“确定”按钮后，ArcGIS会根据指定的边界范围对点要素进行裁剪。

这可能需要一些时间，取决于数据集的大小和计算机性能。

步骤6：保存结果完成裁剪操作后，可以将裁剪得到的新图层保存到磁盘上。

在ArcMap中，选择“文件”菜单，并选择“另存为”来保存结果。

3. arcgis裁剪点要素的应用场景地理空间分析arcgis裁剪点要素在地理空间分析中有广泛的应用。

例如，在城市规划中，可以使用该功能提取位于特定区域内的房屋、商铺或公园等点要素，以便进行进一步的分析和规划。

环境保护在环境保护领域，arcgis裁剪点要素可以用于提取位于特定生态保护区内的濒危物种栖息地。

这样就可以更好地了解和保护这些物种，并制定相应的保护措施。

市场调研在市场调研中，arcgis裁剪点要素可以用于提取位于特定销售区域内的销售点或客户分布情况。

这有助于企业了解市场需求和竞争对手的布局，从而制定更有效的销售策略。

arcgis小数以百分数显示的函数
在arcgis中，我们常常需要对数字数据进行百分数的显示，以便更直观的展示数据。

虽然arcgis自带的文本格式化工具可以完成这个功能，但其精度较低，不能满足我们的需求。

因此，我们需要自行编写一个函数来实现小数转百分数的功能。

步骤一：创建函数
在arcgis中打开Python窗口（可以使用快捷键ctrl+alt+p），输入以下代码：
def percent(x):
return '{:.2f} %'.format(x*100)
该函数的输入参数为一个小数x（例如，0.1234），返回值为一个字符串，格式为“xx.xx%”（例如，12.34%）。

其中，{:.2f}表示使用两位小数进行格式化，%表示输出百分号。

步骤二：调用函数
在arcgis中，我们可以在文本框、标注图层等地方使用Python 表达式来调用函数。

例如，我们需要在一个文本框中显示一个字段的百分比，可以使用表达式“percent(!field_name!)”，其中
“field_name”为目标字段的名称。

步骤三：参数说明
在使用函数时，我们需要注意以下几点：
1. 输入参数必须为小数形式，如果已经是百分数形式（例如，1
2.34%），需要先转为小数形式再传入函数。

2. 输出结果会自动添加百分号，不需要手动添加。

3. 函数中使用的策略是四舍五入，如果需要使用其他策略（例如，保留一位小数），可以修改函数中的“{:.2f}”部分。

总的来说，编写这个函数的难度不大，但使用起来能够提高arcgis数据展示的精度和直观性。

希望本文对初学者有所启示。
