一、基本概念（详细内容见st网站stm32应用笔记AN2784）1. FSMC配置控制一个NOR闪存存储器，需要FSMC提供下述功能：●选择合适的存储块映射NOR闪存存储器：共有4个独立的存储块可以用于与NOR闪存、SRAM和PSRAM存储器接口，每个存储块都有一个专用的片选管脚。
●使用或禁止地址/数据总线的复用功能。
●选择所用的存储器类型：NOR闪存、SRAM或PSRAM。
●定义外部存储器的数据总线宽度：8或16位。
●使用或关闭同步NOR闪存存储器的突发访问模式。
●配置等待信号的使用：开启或关闭，极性设置，时序配置。
●使用或关闭扩展模式：扩展模式用于访问那些具有不同读写操作时序的存储器。
因为NOR闪存/SRAM控制器可以支持异步和同步存储器，用户只须根据存储器的参数配置使用到的参数。
FSMC提供了一些可编程的参数，可以正确地与外部存储器接口。
依存储器类型的不同，有些参数是不需要的。
当使用一个外部异步存储器时，用户必须按照存储器的数据手册给出的时序数据，计算和设置下列参数：●ADDSET：地址建立时间●ADDHOLD：地址保持时间●DATAST：数据建立时间●ACCMOD：访问模式这个参数允许FSMC可以灵活地访问多种异步的静态存储器。
共有4种扩展模式允许以不同的时序分别读写存储器。
在扩展模式下，FSMC_BTR用于配置读操作，FSMC_BWR用于配置写操作。
(译注：如果读时序与写时序相同，只须使用FSMC_BTR即可。
)如果使用了同步的存储器，用户必须计算和设置下述参数：●CLKDIV：时钟分频系数●DATLAT：数据延时如果存储器支持的话，NOR闪存的读操作可以是同步的，而写操作仍然是异步的。
当对一个同步的NOR闪存编程时，存储器会自动地在同步与异步之间切换；因此，必须正确地设置所有的参数。
2. 时序计算如上所述，对于异步NOR闪存存储器或类似的存储，有不同的访问协议。
首先要确定对特定存储器所需要使用的操作协议，选择的依据是不同的控制信号和存储器在读或写操作中的动作。
STM32 FSMC学习笔记FSMC全称“静态存储器控制器”。
使用FSMC控制器后，可以把FSMC提供的FSMC_A[25:0]作为地址线，而把FSMC提供的FSMC_D[15:0]作为数据总线。
(1)当存储数据设为8位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth =FSMC_MemoryDataWidth_8b)地址各位对应FSMC_A[25:0]，数据位对应FSMC_D[7:0](2)当存储数据设为16位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth =FSMC_MemoryDataWidth_ 16b)地址各位对应FSMC_A[24:0]，数据位对应FSMC_D[15:0]FSMC 包括4个模块：(1)AHB接口（包括FSMC配置寄存器）(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DA TA RAM 一个是CMD RAM）(3)NAND闪存和PC卡控制器(4)外部设备接口注：FSMC可以请求AHB进行数据宽度的操作。
如果AHB操作的数据宽度大于外部设备（NOR或NAND或LCD）的宽度，此时FSMC将AHB操作分割成几个连续的较小的数据宽度，以适应外部设备的数据宽度。
FSMC对外部设备的地址映像从0x6000 0000开始，到0x9FFF FFFF结束，共分4个地址块，每个地址块256M字节。
可以看出，每个地址块又分为4个分地址块，大小64M。
对NOR的地址映像来说，我们可以通过选择HADDR[27:26]来确定当前使用的是哪个64M的分地址块，如下页表格。
而这四个分存储块的片选，则使用NE[4:1]来选择。
数据线/地址线/控制线是共享的。
NE1 ->Bank1 NE2->Bank2 NE3->Bank3 NE4->Bank4若 NE1 连接，则每小块NOR/PSRAM 64M第一块:6000 0000h--63ff ffffh (DATA长度为8位情况下,由地址线FSMC_A[25:0]决定；DATA长度为16位情况下，由地址线FSMC_A[24:0]决定)第二块:6400 0000h--67ff ffffh第二块:6800 0000h--6bff ffffh第三块:6c00 0000h--6fff ffffh注：这里的HADDR是需要转换到外部设备的内部AHB地址线，每个地址对应一个字节单元。

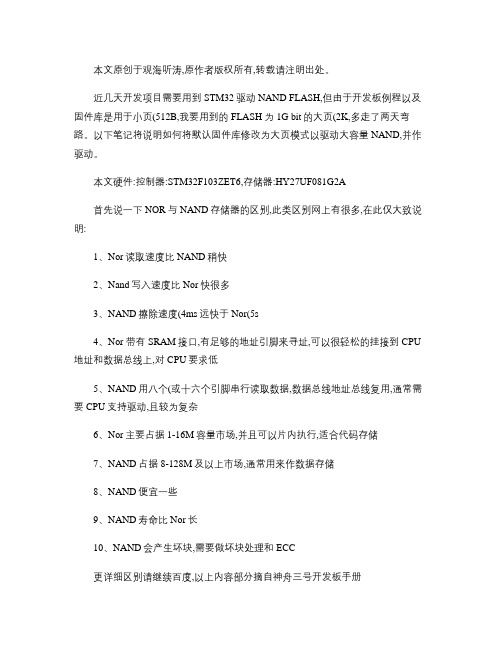

本文原创于观海听涛,原作者版权所有,转载请注明出处。
近几天开发项目需要用到STM32驱动NAND FLASH,但由于开发板例程以及固件库是用于小页(512B,我要用到的FLASH为1G bit的大页(2K,多走了两天弯路。
以下笔记将说明如何将默认固件库修改为大页模式以驱动大容量NAND,并作驱动。
本文硬件:控制器:STM32F103ZET6,存储器:HY27UF081G2A首先说一下NOR与NAND存储器的区别,此类区别网上有很多,在此仅大致说明:1、Nor读取速度比NAND稍快2、Nand写入速度比Nor快很多3、NAND擦除速度(4ms远快于Nor(5s4、Nor 带有SRAM接口,有足够的地址引脚来寻址,可以很轻松的挂接到CPU 地址和数据总线上,对CPU要求低5、NAND用八个(或十六个引脚串行读取数据,数据总线地址总线复用,通常需要CPU支持驱动,且较为复杂6、Nor主要占据1-16M容量市场,并且可以片内执行,适合代码存储7、NAND占据8-128M及以上市场,通常用来作数据存储8、NAND便宜一些9、NAND寿命比Nor长10、NAND会产生坏块,需要做坏块处理和ECC更详细区别请继续百度,以上内容部分摘自神舟三号开发板手册下面是NAND的存储结构:由此图可看出NAND存储结构为立体式正如硬盘的盘片被分为磁道,每个磁道又分为若干扇区,一块nand flash也分为若干block,每个block分为如干page。
一般而言,block、page之间的关系随着芯片的不同而不同。
需要注意的是,对于flash的读写都是以一个page开始的,但是在读写之前必须进行flash 的擦写,而擦写则是以一个block为单位的。
我们这次使用的HY27UF081G2A其PDF介绍:Memory Cell Array= (2K+64 Bytes x 64 Pages x 1,024 Blocks由此可见,该NAND每页2K,共64页,1024块。
基于STM32单片机FSMC接口驱动LCD的配置与分析概述：STM32单片机是一款高性能、低功耗的32位ARM Cortex-M系列微控制器。
它具有丰富的外设接口，其中包括FSMC（Flexible Static Memory Controller）接口，用于连接外部存储器，例如LCD显示器。
本文将详细介绍如何配置和驱动LCD显示器，以及分析FSMC接口的工作原理。
一、LCD驱动接口配置1. 在STM32的标准外设库中，FSMC的配置函数位于STM32F10x_stdperiph_driver库的stm32f10x_fsmc.c和stm32f10x_fsmc.h文件中。
通过这些函数，可以配置FSMC接口的参数，以使它能够连接和驱动LCD。
2.首先，需要配置FSMC的时钟预分频值。
根据LCD的要求以及系统时钟频率，选择适当的预分频值。
这可以通过设置FSMC_BCRx寄存器中的MBKEN和PS字段来实现。
3.然后，需要配置FSMC的存储芯片选择使能信号（CSEN）和片选信号（ALE）。
这可以通过设置FSMC_BCRx寄存器中的CSEN和ALEN字段来实现。
4.接下来，需要配置FSMC的读写延迟、数据宽度、存储器类型等参数。
这可以通过设置FSMC_BTRx和FSMC_BWTRx寄存器来实现。
5.最后，需要配置FSMC的地址线、数据线和控制线的映射关系。
这可以通过设置FSMC_BCRx寄存器中的MWID、MTYP、MUXEN、MWID和NWID 字段来实现。
二、FSMC接口工作原理1.FSMC接口是一种高速并行接口，它通过多路复用来连接不同的外部存储器。
它具有独立的读/写数据线和地址线，以及控制线，用于选择读/写操作和片选信号。
2. FSMC接口支持不同类型的存储器，例如SRAM、NOR Flash、NAND Flash和LCD。
每种存储器都有不同的时序和接口要求。
3.FSMC接口的时序参数主要包括时钟预分频值、读/写延迟、数据宽度和地址线宽度等。
一、基本概念（详细内容见st网站stm32应用笔记AN2784）1. FSMC配置控制一个NOR闪存存储器，需要FSMC提供下述功能：●选择合适的存储块映射NOR闪存存储器：共有4个独立的存储块可以用于与NOR闪存、SRAM和PSRAM存储器接口，每个存储块都有一个专用的片选管脚。
●使用或禁止地址/数据总线的复用功能。
●选择所用的存储器类型：NOR闪存、SRAM或PSRAM。
●定义外部存储器的数据总线宽度：8或16位。
●使用或关闭同步NOR闪存存储器的突发访问模式。
●配置等待信号的使用：开启或关闭，极性设置，时序配置。
●使用或关闭扩展模式：扩展模式用于访问那些具有不同读写操作时序的存储器。
因为NOR闪存/SRAM控制器可以支持异步和同步存储器，用户只须根据存储器的参数配置使用到的参数。
FSMC提供了一些可编程的参数，可以正确地与外部存储器接口。
依存储器类型的不同，有些参数是不需要的。
当使用一个外部异步存储器时，用户必须按照存储器的数据手册给出的时序数据，计算和设置下列参数：●ADDSET：地址建立时间●ADDHOLD：地址保持时间●DATAST：数据建立时间●ACCMOD：访问模式这个参数允许FSMC可以灵活地访问多种异步的静态存储器。
共有4种扩展模式允许以不同的时序分别读写存储器。
在扩展模式下，FSMC_BTR用于配置读操作，FSMC_BWR用于配置写操作。
(译注：如果读时序与写时序相同，只须使用FSMC_BTR即可。
)如果使用了同步的存储器，用户必须计算和设置下述参数：●CLKDIV：时钟分频系数●DATLAT：数据延时如果存储器支持的话，NOR闪存的读操作可以是同步的，而写操作仍然是异步的。
当对一个同步的NOR闪存编程时，存储器会自动地在同步与异步之间切换；因此，必须正确地设置所有的参数。
2. 时序计算如上所述，对于异步NOR闪存存储器或类似的存储，有不同的访问协议。
首先要确定对特定存储器所需要使用的操作协议，选择的依据是不同的控制信号和存储器在读或写操作中的动作。
1、FSMC初初了解：FSMC 包括4个模块：(1)AHB接口（包括FSMC配置寄存器）(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DATA RAM 一个是CMD RAM）(3)NAND闪存和PC卡控制器(4)外部设备接口我们驱动TFT很明显用的是第二个模块：NOR闪存。
2、FSMC的外设地址选择FSMC _Bank 用来选择外接存储器的地址，FSMC所控制的外存储器所映射的地址是0x6000 0000 ~ 0x9fff ffff其中属于NOR FLASH 的是0x6000 0000 ~ 0x6fff ffff ,然后这部分的地址空间又被分为四份，每份64MB, 编号是BANK1 ~ BANK 4 ,每个BANK 都有一个片选引脚。
而这四个分存储块的片选，则使用NE[4:1]来选择。
数据线/地址线/控制线是共享的。
NE1 ->Bank1 NE2->Bank2 NE3->Bank3 NE4->Bank4第一块:6000 0000h--63ff ffffh第二块:6400 0000h--67ff ffffh第三块:6800 0000h--6bff ffffh第四块:6c00 0000h--6fff ffffh3、FSMC 驱动LCDFSMC提供了所有的LCD控制器的信号：FSMC_D[16:0]：16bit的数据总线FSMC NEx：分配给NOR的256M，再分为4个区，每个区用来分配一个外设，这四个外设的片选分为是NE1-NE4，对应的引脚为：PD7—NE1，PG9—NE2，PG10-NE3，PG12—NE4FSMC NOE：输出使能，连接LCD的RD脚。
FSMC NWE：写使能，连接LCD的RW脚。
FSMC Ax：用在LCD显示RAM和寄存器之间进行选择的地址线，即该线用于选择LCD的RS脚，该线可用地址线的任意一根线，范围：FSMC_A[25:0]。
FSMC全称“静态存储器控制器”。
使用FSMC控制器后，可以把FSMC提供的FSMC_A[25:0]作为地址线，而把FSMC提供的FSMC_D[15:0]作为数据总线。
(1)当存储数据设为8位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth =FSMC_MemoryDataWidth_8b)地址各位对应FSMC_A[25:0]，数据位对应FSMC_D[7:0](2)当存储数据设为16位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth =FSMC_MemoryDataWidth_16b)地址各位对应FSMC_A[24:0]，数据位对应FSMC_D[15:0] FSMC 包括4个模块：(1)AHB接口（包括FSMC配置寄存器）(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DATA RAM 一个是CMD RAM）(3)NAND闪存和PC卡控制器(4)外部设备接口注：FSMC可以请求AHB进行数据宽度的操作。
如果AHB操作的数据宽度大于外部设备（NOR或NAND或LCD）的宽度，此时FSMC将AHB操作分割成几个连续的较小的数据宽度，以适应外部设备的数据宽度。
FSMC对外部设备的地址映像从0x6000 0000开始，到0x9FFF FFFF 结束，共分4个地址块，每个地址块256M字节。
可以看出，每个地址块又分为4个分地址块，大小64M。
对NOR的地址映像来说，我们可以通过选择HADDR[27:26]来确定当前使用的是哪个64M的分地址块，如下页表格。
而这四个分存储块的片选，则使用NE[4:1]来选择。
数据线/地址线/控制线是共享的。
NE1 ->Bank1 NE2->Bank2 NE3->Bank3 NE4->Bank4若NE1 连接，则每小块NOR/PSRAM 64M第一块:6000 0000h--63ff ffffh (DATA长度为8位情况下,由地址线FSMC_A[25:0]决定；DATA长度为16位情况下，由地址线FSMC_A[24:0]决定)第二块:6400 0000h--67ff ffffh第二块:6800 0000h--6bff ffffh第三块:6c00 0000h--6fff ffffh注：这里的HADDR是需要转换到外部设备的内部AHB地址线，每个地址对应一个字节单元。
