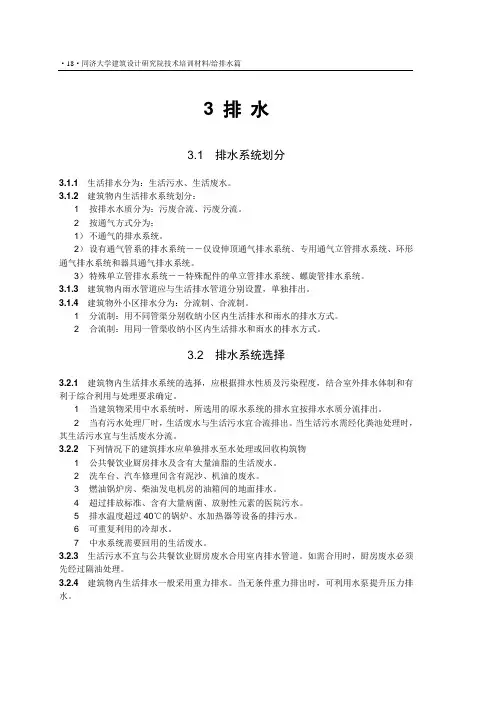

3排水3.1排水系统划分3.1.1生活排水分为：生活污水、生活废水。
3.1.2建筑物内生活排水系统划分：1 按排水水质分为：污废合流、污废分流。
2 按通气方式分为：1）不通气的排水系统。
2）设有通气管系的排水系统――仅设伸顶通气排水系统、专用通气立管排水系统、环形通气排水系统和器具通气排水系统。
3）特殊单立管排水系统――特殊配件的单立管排水系统、螺旋管排水系统。
3.1.3建筑物内雨水管道应与生活排水管道分别设置，单独排出。
3.1.4建筑物外小区排水分为：分流制、合流制。
1 分流制：用不同管渠分别收纳小区内生活排水和雨水的排水方式。
2 合流制：用同一管渠收纳小区内生活排水和雨水的排水方式。
3.2排水系统选择3.2.1建筑物内生活排水系统的选择，应根据排水性质及污染程度，结合室外排水体制和有利于综合利用与处理要求确定。
1 当建筑物采用中水系统时，所选用的原水系统的排水宜按排水水质分流排出。
2 当有污水处理厂时，生活废水与生活污水宜合流排出。
当生活污水需经化粪池处理时，其生活污水宜与生活废水分流。
3.2.2下列情况下的建筑排水应单独排水至水处理或回收构筑物1 公共餐饮业厨房排水及含有大量油脂的生活废水。
2 洗车台、汽车修理间含有泥沙、机油的废水。
3 燃油锅炉房、柴油发电机房的油箱间的地面排水。
4 超过排放标准、含有大量病菌、放射性元素的医院污水。
5 排水温度超过40℃的锅炉、水加热器等设备的排污水。
6 可重复利用的冷却水。
7 中水系统需要回用的生活废水。
3.2.3生活污水不宜与公共餐饮业厨房废水合用室内排水管道。
如需合用时，厨房废水必须先经过隔油处理。
3.2.4建筑物内生活排水一般采用重力排水。
当无条件重力排出时，可利用水泵提升压力排水。
3.3 排水管道计算3.3.1 卫生器具排水的流量、当量和排水管的管径应按规范中“卫生器具排水流量、当量和排水管的管径”一表确定。
3.3.2 住宅、集体宿舍、旅馆、医院、疗养院、幼儿园、老人院、办公楼、商场、会展中心、中小学教学楼等建筑生活排水设计秒流量，应按下式计算：q p ＝+N ρp 12.0q max式中 q p ——计算管段排水设计秒流量（L/s ）；N p ——计算管段的卫生器具排水当量总数；α——住宅、旅馆、医院、疗养院、幼儿园、老人院的卫生间α＝1.5，集体宿舍、旅馆和其他公共建筑的公共盥洗室和厕所间α＝2.0～2.5q max ——计算管段上最大的一个卫生器具的排水流量（L/s ）。
