给排水工程施工排水(PPT53页)

格式：ppt
大小：6.64 MB
文档页数：53

下载文档原格式

给水排水管道工程施工及验收规范ppt课件

⒔ 5.8.2 接口连接、管道安装除应符合本规范第5.7.2条的规定外，还应符合下列规定： P52 中介层法
⒕ 5.8.2第5条P52 ，5.9.3第3条 P53压管、温差变形、表5.10.1 管道基础的允许偏差 P55
20
⒕ 5.10.8 化学建材管连接质量验收标准的主控项目，特别规定了熔焊连接的质量检验与验收标准，现场破坏性检验或翻边切除检验。 ⑴现场破坏性检验： ⑵翻边切除检验：
7
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖槽原土回填夯实，基压实度不应低于原地基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；
11
⒔ 4.5.13 本条规定给排水管道覆土厚度符合设计要求，管顶最小覆土厚度应满足当地冰冻厚度要求；因条件限制，刚性管道的管顶覆土无法满足上述要求时，或管顶覆土压实度达不到本规范第4.6.3条的规定，应由设计单位提出处理方案，可采用混凝土包封或具有结构强度的其他材料回填；柔性管道的管顶覆土无法满足上述要求时，应按设计要求或有关规定进行处理，可采用套管方法，不得采用包封混凝土的处理方法。 P210
16
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离； ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂。 ⒍ 5.4.2 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试验、土方回填验收合格，且管道变形基本稳定后进行；

建筑给水排水工程全套ppt课件

03
特点
自动喷水灭火系统具有自动探测火灾、自动报警和自动喷水的功能，灭
火效率高、反应速度快，能够有效降低火灾损失。同时，该系统还具有
结构简单、维护方便等优点。
06
建筑给水排水工程施工图识读
施工图纸组成和内容介绍
施工图纸的组成
封面、目录、设计说明、图例、平面图、系统图、详图等。
内容介绍
包括工程概况、设计范围、给水排水系统说明、主要设备材料表、施工安装要求等。
法兰连接、焊接等
水泵、水箱等附属设备选型及安装
水泵选型
根据设计流量和扬程选择合适的水泵型号和数量，并考虑备用泵的设置
水箱选型
根据设计水量和水压要求选择合适的水箱容积和材质，并考虑水箱的安装位置和连接方式
其他附属设备
包括阀门、止回阀、减压阀、水表等，根据设计要求选择合适的型号和规格，并正确安装和使用
常用图例、符号识别方法
常用图例
水嘴、阀门、管道、卫生器具等。
符号识别方法
掌握各种管道、阀门、设备的图形符号和文字标注，理解其代表的含义和作用。
平面图、系统图识读技巧
要点一
平面图识读技巧
了解平面图的比例和方位，识别管道走向和布局，查看管道规格和连接方式，注意管道附件和设备的配置情况。
要点二
系统图识读技巧
污水处理方法及设备选型
污水处理方法
物理法、化学法、生物法等，根据污水水质、水量和处理要求选择。
污水处理设备选型
格栅、沉砂池、初沉池、曝气池、二沉池等，根据处理工艺和规模选择适当的设备类型和规格。同时要考虑设备的性能、效率、能耗、维护等因素。
04
热水供应系统设计
热水供应系统组成与分类

建筑给排水PPT教学课件(图文丰富)

建筑给排水PPT教学课件(图文丰富)
2024/1/30
1
目录
2024/1/30
• 建筑给排水概述 • 给水系统设计 • 排水系统设计 • 热水供应系统设计 • 消防给水系统设计 • 建筑给排水施工与验收规范
2
01
建筑给排水概述
Chapter
2024/1/30
3
建筑给排水定义与分类
定义
建筑给排水是研究建筑内部给水、排水、热水供应、消防给水等系统的工程设计、施工安装和运行管理的科学。
24
室内外消火栓布置原则
室内消火栓布置原则
应保证有两支水枪的充实水柱同时到达室内任何部位。消火栓应设在明显易于取用的地点，栓口离地面高度应为1.1m，其出水方向应便于消防水带的敷设。
室外消火栓布置原则
应沿道路设置，且宜靠近路口。消火栓间距不应大于120m，保护半径不应大于150m。
2024/1/30
节水措施
在热水供应系统中采取节水措施，如使用节水型淋浴器、水龙头等卫浴设备，减少无效用水和浪费现象。同时，加强用水管理和宣传教育，提高用户节水意识。
21
05
消防给水系统设计
Chapter
2024/1/30
22
消防给水系统组成及功能介绍
2024/1/30
消防给水系统组成
包括消防水源、消防水泵、消防给水管网、室内外消火栓、自动喷水灭火系统等。
03
消防给水系统
包括消防水池、消防水泵、消防水箱和室内消火栓等。
04
热水供应系统
包括热水加热设备、热水储存设备、热水管道和热水用水设备等。
2024/1/30
5
建筑给排水设计原则
采用符合规范的管材、阀门和附件，确保系统安全可靠，防止漏水、渗水等事故发生。

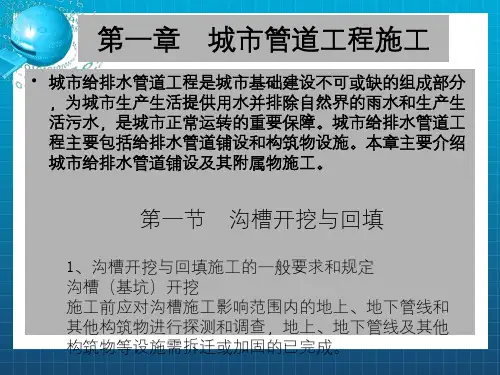

给排水工程施工PPT课件

6
• 注：1、当有成熟施工经验时，可不受本表限制。
•
2、在软土沟槽坡顶不宜设置静载或动载；需要设置
时，应对土的承载力和边坡的稳定性进行验算。
• 1.1.8人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m；采用机械挖槽时，沟槽分层的深度按机械性能确定。
• 1.2沟槽回填
• 1.2.1给排水管道铺设完毕后并经检验合格后应及时回填沟
槽。回填前应符合下列规定：
• （1）预制钢筋混凝土管道的现浇基础的混凝土强度、水泥砂浆接口的水泥砂浆强度不应小于5MPa；
• （2）检查井井室、雨水口及其他构筑物的现浇混凝土强度
或砌体水泥砂浆强度达到设计要求；
• （3）回填时采取防止管道发生位移或损伤的措施；
h
7
• （4）化学建材管道或大于900mm的钢管、球墨铸铁管的柔性管道在回填沟槽前，应采取措施控制管道的竖向变形；
h
17
• 做出坡度线，每隔3m左右做出一条，进行修坡。机械开挖时，随时开挖随时人工修坡。
• 2.2.4人工清底
• 人工清底按照设计图纸和测量的中线、边线进行。严格按标高拉线清底找平，不得破坏原状土，确保基槽尺寸、标高符合设计要求，机械开挖配合人工进行清底。
• 2.2.5沟槽回填
• (1) 刚性管道的沟槽回填
h
20
• ⑦管道位于车行道下，铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高地段时，沟槽回填时先用中、粗砂将管底腋角部位填充密实后，再用中、粗砂回填到管顶以上500mm。
• 2.3季节性施工
• 2.3.1雨期施工
• (1) 土方开挖和回填一般不宜在雨期进行。必须开挖时，应尽量缩短开槽长度，逐段、逐层分期完成；沟槽回填所

《给排水工程施工》课件

清洗效果的检测与评估
定期对管道进行检测和评估，确保清洗效果达到设计要求。
管道调试技术
管道调试的目的
调整管道系统的运行参数，确保供水系统的正常运行。
调试内容
包括流量调整、压力控制、水锤预防等。
调试前的准备工作
检查仪表和设备的完好性、了解调试方案和安全措施等。
调试过程中的注意事项
例如，严格控制调试参数、观察管道系统的运行状态等，确保调试过程的安全。
质量改进
针对施工中出现的质量问题，采取有效措施进行改进，提高施工质量。
施工安全管理
安全管理制度建立
01
建立完善的安全管理制度和操作规程，确保施工安全。
安全培训与教育
02
对施工人员进行安全培训和教育，提高安全意识和操作技能。
安全检查与整改
03
定期进行安全检查，发现安全隐患及时整改，确保施工安全无
05
给排水工程案例分析
案例一：某城市给水工程施工
总结词
大型市政工程、管线复杂、施工难度高
详细描述
该案例介绍了某城市给水工程施工的全过程，包括施工前的准备、管线的测量与定位、沟槽的开挖、管道的安装与连接、回填与夯实等环节。由于管线复杂，施工难度较高，需要采取相应的技术措施和安全保障措施，确保施工质量和安全。
感谢观看
《给排水工程施工》ppt课件
目录
• 给排水工程概述 • 给排水工程施工流程 • 给排水工程施工技术 • 给排水工程施工管理 • 给排水工程案例分析
01
给排水工程概述
给排水工程定义与特点
总结词
给排水工程的定义、特点
详细描述
给排水工程是负责提供和排放生活和工业用水的工程，其特点包括系统性、复杂性、专业性和实践性。给排水工程涉及多个子系统，包括原水取水、净水处理、输配水管网、排水系统等，需要多学科知识综合运用。同时，给排水工程需要遵循国家和地方的相关法规、规范和标准，以确保供水安全和环境保护。

给排水工程ppt课件(2024)

介绍输水管网的设计原则、管材选择、管道埋设、附属设施设置等方面的内容，以及设计中需要注意的问法，对输水管网进行优化设计，降低管网漏损和能耗，提高供水效率和经济性。
10
03
排水系统设计
2024/1/28
11
污水排放标准及分类方法
污水排放标准
01
取水构筑物施工与运行管理
介绍取水构筑物的施工方法、验收标准以及运行管理要求，确保取水构筑物的安全稳定运行。
8
水质净化方法及设备
水质净化方法
包括物理法、化学法和生物法等水质净化方法，以及各方法的原理、适用范围和优缺点。
水质净化系统设计与优化
根据原水水质和出水水质要求，设计合理的水质净化工艺流程，并进行系统优化，提高净化效率和经济性。
雨水利用
将收集到的雨水进行处理后，可用于绿化灌溉、道路清洗、冲厕等用途。
雨水排放
对于无法利用的雨水，应通过设置合理的排水系统将其排放至指定地点，避免造成城市内涝等问题。
2024/1/28
21
雨水管道设计参数及计算方法
设计参数
包括管道材质、管径、坡度、埋深等。
VS
计算方法
根据设计流量和设计参数，采用水力计算等方法确定管道的具体尺寸和布局。
分类
根据工程性质和服务对象，给排水工程可分为市政给排水、建筑给排水和工业给排水等。
2024/1/28
4
给排水系统组成及功能
给水系统
包括水源、水处理设施、输水管网、配水管网等，主要功能是为生活和生产提供符合水质标准的水。
排水系统
包括污水收集管网、污水处理设施、排放管网等，主要功能是收集、处理和排放生活污水、工业废水和雨水。

给排水工程讲解PPT

城市给水系统示意图—地面水源
（一）、远离水源的城市给水系统的组成部分
取水工程
输水工程
水处理工程
配水管网工程
（二）、靠近水源的城市给水系统的组成部分
取水工程
水处理工程
配水管网工程
城市给水系统示意图—地下水源
城市给水－系统分类1
城市给水系统分类方式多种多样，简单的可以按以下三种方式分类:
根据水源性质分类
√
√
√
暗装
√
建筑给水－给水管网的布置与敷设
给水管网布置的基本要求： 1.要确保供水安全和良好的水力条件，力求经济合理。管道尽可能与墙、梁、柱平行，呈直线走向，宜采用枝状布置力求管线简短，以减小工程量，降低造价。 2.管道不受损坏。给水埋地管应避免布置在可能受重物压坏处，如穿过生产设备基础、伸缩缝、沉降缝等处。如遇特殊情况必须穿越时，应采取保护措施。 3.不影响生产安全和建筑物的使用。 4.利于安装、维修。管道周围应留有一定的空间，给水管道与其他管道和建筑结构的最小净距应按规范要求留置。
建筑给水－给水管网的布置与敷设
给水管网的干管呈枝状或环状布置。如果把枝状管网的末端用水管接通，就转变为环状管网。小城镇和小型工业企业一般采用枝状管网。大中型城市、大工业区和供水要求高的工业企业内部，多采用环状管网布置。设计时必须进行技术和经济济评价，得出最合理的方案。近代大型给水泵统常有多个水源，有利于保证水量、水压，并且供水既经济又可靠。随着社会的发展，用水量在不断增加，而优质水源却由于污染而减少，于是出现了分质供水的管网，即用不同的管网供应不同水质的水。管网布置实质上是整个给水系统规划的一部分，合理与否涉及整个工程的效益。目前可以建立数学模型，充分运用数学分析方法和计算机技术求得最优方案。

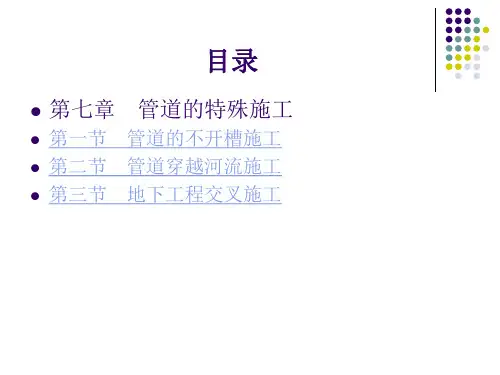

给水排水工程施工

（一）管道附设于桥梁上
管道跨河应尽量利用原建或拟建的桥梁铺设。可采用吊环法、托架法、桥台法或管沟法架设。
（二）支柱式架空管
（三）行架式架空管
（四）斜拉索架空管
（五）拱管过河
第三节地下管道交叉工程
对任何一个城市而言，街道下都设置有各种地下工程，常出现相互跨穿的交叉情况。此时，应使交叉的管道与管道之间或管道与构筑物之间保持适宜的垂直净距。各种地下工程在立面上重叠敷设是不允许的，这样不仅会给维修作业带来困难，而且极易因应力集中而发生爆管现象，以至产生危害。
二、水下铺筑倒虹管给水管道河底埋管，为保证不间断供水，过河段一般设
置双线，其位置宜设在河床、河岸不受冲刷的地段；两端设置阀门井、排气阀与排水装置。倒虹管通常采用钢管、塑料类管道等。（一）顶管法施工（二）围堰法施工（三）浮运沉管施工
三、河面修建架空管
跨越河道的架空管通常采用钢管，有时亦可采用铸铁管或预应力钢筋混凝土管。管距较长时，应设置伸缩节，于管线高处设自动排气阀；为了防止冰冻与震害，管道应采取保温措施，设置抗震柔口；在管道转弯等应力集中处应设置镇墩。
（二）破管顶进
破管顶进法是使用经改进的微型隧道施工设备或其他的水平钻机，以旧管为导向，将旧管连同周围的土层一起切削破碎，形成直径相同或更大直径的孔。同时将新管顶入，完成管线的更新，破碎后的旧管碎片和土由螺旋钻杆排出。
第二节管道穿越河流施工
给水排水管道可采用河底穿越与河面跨越两种形式通过河流。
定向钻适用土层为黏土、粉质黏土、黏质粉土、粉砂土等。
四、管道更新
常见的管道更新是指以待更新的旧管道为导向，在将其破碎的同时，将新管拉入或顶入的管道更新技术。
（一）破管外挤

《给水排水工程》PPT课件

a
65
绘制给水排水轴测图的一般步骤
⑷ 画各层楼、地面的横管、支管
a
66
给水排水轴测图
部分参考设计安装高度
a
67
绘制给水排水轴测图的一般步骤
⑸ 画相应的管道附件、器具等的图例
⑹ 布置标注在适宜的位置布置应标注的管径、坡度、标高、编号及必要的文字等(此处略)
a
68
给水排绘水制轴给测水排图水（轴续测8图）的一般步骤
a
41
92S220-10清扫口安装图DN50~DN100
a
42
99S304-74自闭式冲洗阀坐便器安装图(二)
a
43
99S304-18盥洗槽安装图(一)
a
44
99S304-84低水箱自闭式蹲式大便器安装图(二)
a
45
3.给
水排水平面图
1）建筑给排水平面图
a
46
一般图示规定
⑴ 比例
a
2
一、概述
1.给水排水工程及给水排水工程图 2.给水排水专业图中的管道 3.给水排水专业制图的一般规定
(GB/T 50106—2001）（1）图线（2）比例（3）标高（4）管径
4.图例（GB/T 50106—2001）
a
3
11..给水排水工程及给水排水工程图
1）
a
4
2）给水排水工程图
给水排水工程图
基本要求 1概述 2 建筑给水排水工程图 3 建筑给水排水总平面图
a
1
基本要求
1.初步了解给水排水工程图；
2.识别给水排水工程图中常见的图例，能运用轴测投影原理，阅读和绘制一般建筑给水排水工程图；

给排水工程讲解PPT课件

混凝技术
通过向水中投加混凝剂，使水中的胶体粒子和微小悬浮物聚集，形成大颗粒而沉降，达到固液分离的目的。
沉淀技术
利用重力作用使水中悬浮物下沉，实现固液分离的过程。
澄清处理技术
通过混凝、沉淀和过滤等工艺的组合，去除水中的悬浮物和胶体物质，使水澄清透明。
过滤与消毒处理技术
过滤技术
采用粒状滤料（如石英砂、无烟煤等）截留水中的悬浮物，属于物理处理方法。
Part
04
排水处理技术与方法
污水性质及危害分析
污水性质
包括物理性质（如颜色、气味、温度、固体含量等）、化学性质（如pH值、有机物、无机物、重金属等）和生物性质（如细菌、病毒、寄生虫等）。
污水危害
对环境的危害（如水体污染、土壤污染、生态破坏等）、对人类健康的危害（如传播疾病、影响饮用水安全等）以及对经济发展的影响（如增加水处理成本、影响工农业生产等）。
给排水工程讲解 PPT课件
• 给排水工程概述 • 水源与取水设施 • 给水处理技术与方法 • 排水处理技术与方法 • 管网设计与优化 • 泵站设计与运行管理 • 建筑给排水系统设计实例分析
目录
Part
01
给排水工程概述
给排水工程定义与分类
定义
给排水工程是研究水的供给、排放和处理等工程技术的学科，涉及城市、工业、农业等领域的用水和排水问题。
P特点
地下水
水质较好，分布广泛，但开采成本较高，且过量开采可能导致地面沉降等问题。
地表水
包括河流、湖泊等，水量充沛，但水质易受污染，需要经过处理才能使用。
海水
量大且稳定，但含盐量高，需要经过淡化处理才能作为饮用水源。
取水构筑物设计与施工

给排水工程施工排水

点
负电极并通以直流电后，土颗粒自
• 六、回灌井负极向正极移动，水自正极向负极点移动，前者称电泳现，后者称电
渗现象，全部现象称电动作用。
给排水工程施工排水
电渗井点设计
•
电渗井点设计同轻型井
点或喷射井点。
并准备双电源或自备发电机。
•
地下构筑物竣工并进行回填土后，方可拆除
井点系统。
•
拆除多级轻型井点时应自底层开始，逐层向
上进行，在下层井点拆除期间，上部各层井点应
继续抽水。
•
冬季施工时，应对抽水机组及管路系统采取
防冻措施，停泵后必须立即把内部积水放净，以
防冻坏设备。
给排水工程施工排水
二、喷射井点
•
选择水泵时，水泵的总排水量一般采用基
坑总涌水量Q的1.5～2.0倍。
给排水工程施工排水
第三节人工降低地下水位
•
当基坑开挖深度较大，地下水位较高、土质较差(如
细砂、粉砂等)等情况下，可采用人工降低地下水位的方
法。
•
人工降低地下水位的方法，包括轻型井点、喷射井
点、电渗井点、管井井点和深井井点等。
各种井点的适用范围
式中 M——承压含水层厚度（m）； K、R、x0、S同前。
给排水工程施工排水
R、X0、K值计算
•(1)抽水影响半径R • 井点系统抽水后地下水受到影响而形成降落曲线，降落曲线稳定时的影响半径即为计算用的抽水影响半径R。 •
给排水工程施工排水
R、X0、K值计算
•(2)基坑假想半径x0 •假想半径指降水范围内环围面积的半径，根据基坑形状不同有以下情况： • 1)环围面积为矩形(L/B≤5)时，

给排水工程 ppt课件

12
PPT课件
13
根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，翼环及钢套管加工完成后将刷防锈漆做防腐处理。
防水套管安装时，必须随混凝土施工一次性浇固于墙（壁）内，套管内的填料应在最后充填，填料将紧密捣实。
套管安装时应随同干管、立管、支管的安装，将预制好的套管套在管道上，放在指定位置。过楼板的套管应在适当部位焊好架铁，担在预留孔的地面上，防止脱落。待管道安装完找正后再调整好间隙加以固定，进行封固。楼板、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均按设计要求做严密处理。
卫生间排水立管穿楼板时应设止水环；阳台排水立管穿楼板处予埋PVC-U排水塑料管,套管外加止水环，套管高出地面 50mm；明装消火栓管道穿楼板处设国标镀锌钢套管,套管高出地面50mm；管道井内所有给排水管道穿楼板处设PVC-U套管，套管高出地面50mm；所有伸屋面管道均需予埋防水套管，套管材料采用焊接钢管，翼环厚5mm；
6
预留预埋
•预留预埋工艺流程：
熟悉图纸
深化设计预留预埋施工
绘制预留预埋图
复核检查确定预留预埋点
材料准备加工制作预留预埋件
PPT课件
7
预留预埋工作要点：预留预埋在施工过程中应从以下几个方面进行控制：
工作内容
预留预埋准备
要点
专业工长会同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，便于各专业的预留预埋。同时与其他专业沟通，避免日后安装冲突；若有穿钢梁的管道，则在钢结构预制前通知钢结构承包商。
4.排水管道：靠近与卧室相邻的内墙布置的单立管排水管采用PVC－U 双壁中空螺旋消音排水塑料管，其余排水管及通气管采用普通PVC-U 排水管；承插粘结；立管与横管转换时，转换弯头采用给水PVC-U弯头；

给排水科学与工程PPT(完整版)

01
给水系统是为满足城市、工业和生活等用水需求而建立的一系
列取水、净化、输送和配水设施。
排水系统定义
02
排水系统则是收集、输送、处理和排放城市污水和雨水的设施
。
给排水系统分类
03
根据使用功能和性质，给排水系统可分为生活给排水系统、工
业给排水系统和消防给排水系统等。
给排水工程发展历程
古代给排水工程Βιβλιοθήκη 古代给排水工程主要依赖自然水体和人工沟渠，如中国古代的京杭大运河等。
水质评价
对水源水质进行检测和评价，确保供水水质符合标准。
系统布局与优化
合理规划水厂、泵站、输水管线等设施的位置和规模。
管网设计与水力计算
进行管网布局设计，计算管径、流速、水压等参数。
市政排水系统规划原则和方法
规划原则
确保排水畅通、防止内涝、保护环境、节约资源、可持续发展。
方法
进行排水体制选择、排水量预测、排水管网设计与水力计算、污水处理与利用规划等。
Part
05
建筑给排水系统设计与实践
建筑内部给水系统设计要点
给水系统分类与组成
根据建筑用途、高度和规模等因素，合理选择给水系统类型，如市政直供、加压供水等，并明确各组成部分的功能和要求。
给水管材与连接方式
选用符合卫生标准、耐久性好的给水管材，如PPR管、不锈钢管等，并根据管道规格和压力等级选择合适的连接方式，如热熔连接、卡压连接等。
确保供水设施正常运行，保障供水安全、稳定、连续。加强水源保护、水质监测、设施维护等工作。
应急管理与预案制定
针对可能出现的突发事件制定应急预案，提高应对能力。如水源污染、暴雨内涝等情况下的应急供水、排水措施。

2024年度给排水工程详解PPT课件

2024/2/3
6
给排水工程发展历程与趋势
发展历程
给排水工程经历了从简单到复杂、从分散到集中、从低效到高效的发展历程，不断推动着城市化进程和人民生活水平的提高。
趋势
未来给排水工程将更加注重节能减排、资源回收和可持续发展，采用新技术、新材料和新工艺，提高水处理效率和水资源利用率，实现经济效益和环境效益的双赢。同时，智能化、信息化和网络化也将成为给排水工程发展的重要方向。
2024/2/3
5
给排水系统组成及功能
给水系统
主要由水源、输水管网、水厂、配水管网等部分组成，负责将符合标准的水质和水量供给用户。
排水系统
功能
给排水系统的主要得到妥善处理，保护环境和人类健康。
包括污水排放系统、雨水排放系统等，负责收集、输送、处理和排放废水，防止环境污染。
2024/2/3
工艺流程设计
根据所选工艺，设计合理的工艺流程，包括预处理、主处理、深度处理和污泥处理等环节。
设备选型与配置
根据工艺流程设计，选择适当的设备和配置，确保污水处理效果稳定可靠。
18
污泥处理处置方法探讨
污泥浓缩与脱水
污泥消化与厌氧发酵
通过污泥浓缩和脱水处理，降低污泥含水率，便于后续处理处置。
加强施工现场安全管理，确保施工人员和设备安全。
对施工现场进行定期检查和清理，保持现场整洁。
26
质量检查验收标准和方法
2024/2/3
01 按照国家相关标准和规范进行质量检查验收。
02
对管道安装、接口处理、设备安装等关键工序进行重点检查。
03
采用测量、试验、观察等方法进行检查验收，确保工程质量符合要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、轻型井点
• 轻型井点系统适用于在粗砂、中砂、细砂、
粉砂等土层中降低地下水。（一）轻型井点系统的组成（二）轻型井点系统的工作原理
（三）轻型井点设计
（四）轻型井点管的埋设与使用
（一）轻型井点系统的组成
轻型井点系统由滤管、井点管、弯联管、集水总管和抽水设备等组成。
1—井点管；2—滤管；3—总管；4—弯联管 5—水泵房；6—原地下水位； 7—降水后地下水位
为深厚透水层时，H值可增加3～4m；
R——影响半径(m)； r0——基坑半径(m)。矩形基坑
r0

L
4
B
；
不规则基坑 r0
F

。其中L与B分别
为基坑的长与宽，F为基坑面积。
2、基坑近河沿时
Q 1.36KH 2 lg 2D r0
式中 D——基坑距河边线距离(m)；余同上公式。
选择水泵时，水泵的总排水量一般采用基坑总涌水量Q的1.5～2.0倍。
• 人工降低地下水位是在沟槽或基坑开挖之前，
预先在基坑周侧埋设一定数量的井点管利用抽水设备将地下水位降至基坑底面以下，形成干槽施工的条件。
第二节明沟排水
一、地面截水二、坑内排水三、涌水量计算
明沟排水包括地面截水和坑内排水。明沟排水法适用于除细砂、粉砂之外的各种土质。
一、地面截水通常可以利用挖出之土沿四周或迎水
无压完全井环形井点系统
式中
Q 1.366 K 2H ss
lg R lg x0 Q——井点系统总涌水量(m3/d)； K——渗透系数(m/d)； H——含水层厚度(m)； R——抽水影响半径(m)； s——水位降低值(m)； x0——基坑假想半径(m)。
一侧、二侧筑0.5～0.8m高的土堤。
一、地面截水二、坑内排水三、涌水量计算
二、坑内排水
在开挖基础不深或水量不大的沟槽或基坑时，通常采用坑内排水的方法。
如果基坑较深还可以采用分层明沟排水，此种方法只适用于粗粒土层和渗水量小的粘性土。
三、涌水量计算
一、地面截水二、坑内排水三、涌水量计算
Construction Of Water & Wastewater Engineering
第二章施工排水
第一节概述第二节明沟排水第三节人工降低地下水位
第一节概述
施工排水包括排除地下自由水、地表水和雨水。
施工排水方法
• 明沟排水是在沟槽或基坑开挖时在其周围筑堤
截水或在其内底四周或中央开挖排水沟，将地下水或地面水汇集到集水井内，然后用水泵抽走。
明沟排水采用的抽水设备主要有离心泵、潜水泥浆泵、活塞泵和隔膜泵等。为了合理选择水泵型号，应对总涌水量进行计算。
一、地面截水二、坑内排水三、涌水量计算
1、干河床时
Q

1.36KH 2
lgR r0 lg
r0
式中 Q——基坑总涌水量(m3/d)；
K——渗透系数(m/d)；
H——稳定水位至坑底的深度(m)；当基底以下
第三节人工降低地下水位
当基坑开挖深度较大，地下水位较高、土质较差(如细砂、粉砂等)等情况下，可采用人工降低地下水位的方法。
人工降低地下水位的方法，包括轻型井点、喷射井点、电渗井点、管井井点和深井井点等。
各种井点的适用范围
井点类别单层轻型井点多层轻型井点
喷射井点电渗井点管井井点深井井点
当基坑面积较大时，应用环形井点或U形井点，挖土运输设备出入道路处可不封闭。
平面布置
2、井点管距离基坑或沟槽上口宽不应小于1.0m，以防局部漏气，一般取1.0～1.5m。 3、井点管间距应根பைடு நூலகம்土质、降水深度、工程性质等按计算或经验确定，一般采用0.8、1.2、1.6或2.0m。 4、一套抽水设备能带动的总管长度，一般为100～ 200m。
轻型井点全貌图
1—钢管；2—小孔；3—塑料管 4—细滤网；5—粗滤网；6—粗铁丝保护网；7—井点管；8—铸铁头
滤管构造
轻型井点组成
轻型井点组成
（二）轻型井点系统的工作原理
轻型井点系统是利用真空原理提升地下水的。
（三）轻型井点设计
轻型井点的设计包括：平面布置，高程布置，涌水量计算，井点管的数量、间距和抽水设备的确定等。
式中 H＇——井点管埋置深度(m)； ΔHh—1———降井水点后管地埋下设水面位至至基基坑坑底底面面的的距安离全(m距)；离(m)，一般为0.5～lm； i——水力坡度，与土层渗透系数，地下水流量等因素有关，根据扬水试验和工程实测确定。对环状或双排井点可取1/10～1/15；对单排线状井点可取1/4；环状井点外取1/8～1/10； L——井点管中心至最不利点(沟槽内底边缘或基坑中心)的水平距离(m)； l——滤管长度(m)。
高程布置
井点管的入土深度应根据降水深度，储水层所在位置，集水总管的高程等决定，但必须将滤管埋入储水层内，并且比所挖基坑或沟槽底深 0.9～1.2m。
集水总管标高应尽量接近地下水位线并沿抽水水流方向有0.25％～0.5％的上仰坡度，水泵轴心与总管齐平。
井点管埋深
H ' H1 h iL l
渗透系数(m/d) 0.1～50 0.1～50 0.1～2 ＜0.1 20～200 10～250
降低水位深度(m) 3～6 6～12 8～20
根据选用的井点确定根据选用的水泵确定
＞15
第三节人工降低地下水位
一、轻型井点二、喷射井点三、电渗井点四、管井井点五、深井井点六、回灌井点
井点露出地面高度，一般取0.2～0.3m。
高程布置
轻型井点的降水深度以不超过 6m为宜。如求出的H值大于6m，则应降低井点管和抽水设备的埋置面，如果仍达不到降水深度的要求，可采用二级井点或多级井点。
总涌水量计算
井点系统是按水井理论进行计算的。水井根据不同情况分为：井底达到不透水层的称为完全井，井底未达到不透水层的称为非完全井；地下水有压力的是承压井，地下水无压力的是无压井。
井点计算由于受水文地质和井点设备等许多因素的影响，所计算的结果只是近似数值，对重要工程，其计算结果必须经过现场试验进行修正。
平面布置
平面布置
1、当基坑宽度小于6m，降水深度不超过5m时，可采用单排线状井点，布置在地下水流的上游一侧；
当基坑或沟槽宽度大于6m，或土质不良、渗透系数较大时，可采用双排线状井点；
