目录第一章初识AutoCAD 2007 ············ 4页第二章辅助绘图················ 6页第三章绘制简单二维图形对象·········· 9页1．绘制直线、构造线、射线········ 9页2．绘制点、矩形、正多边形········10页3．绘制圆、圆弧、椭圆、椭圆弧······14页第四章绘制复杂的二维图形···········17页绘制多线、多段线、修订云线、样条曲线···17页第五章使用面域与文字的创建··········22页第六章图案填充与创建管理块命令········23页第七章使用图形编辑命令············30页1.删除、复制、镜像、偏移·········30页2.阵列、移动、旋转、缩放、拉伸·····33页3.修剪、延伸、打断与打断于点·······36页4.倒角与圆角、分解············40页第八章图层的使用与管理············42页第九章尺寸标注的创建与编辑··········47页1.尺寸标注的组成、创建与设置标注的样式··47页2.尺寸标注的类型·············57页第十章三维对象的创建及编辑··········61页1.绘制三维实体··············61页2.三维实体的编辑·············71页3.渲染三维实体··············76页第十一章图形的输出、打印············81页第十二章设计理念················82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型,目前Auto CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域.第一课时初识Auto CAD 2007本课重点与难点:教师与学生之间做好勾通，互相了解.●了解AutoCAD的发展史与界面组成.●认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。

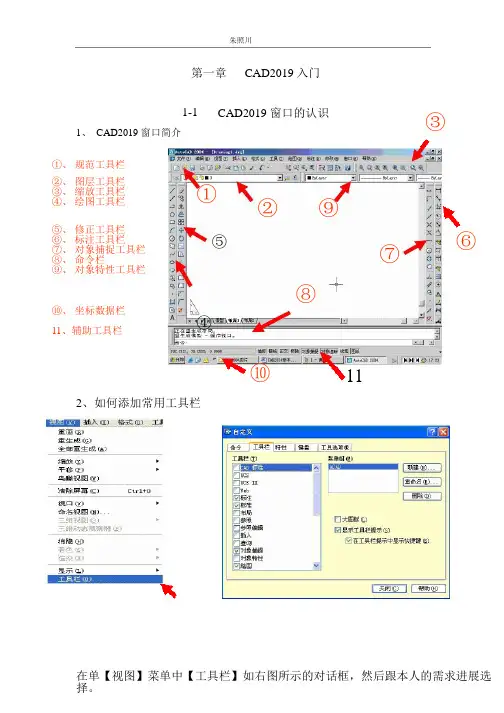

CAD制图入门教程一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD 进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
三、新建图形文件（1）文件→新建（2）标准工具栏→新建（3）命令：New（4）利用启动对话框新建文件，该对话框有四个选项卡：①打开：打开原有图形文件（“文件”→打开）A、选择“以只读方式找开”，只能读取，不能修改。
第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。
事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。
一、安装要求：为了给CAD一个优越的工作环境。
用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。
提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。
2鼠标的灵活操作1单击鼠标左键的作用：1）选择目标：将鼠标移至一直哦操作的位置，单击就会出现相应的操作2）确定十字光标在做图区的位置3）控制绘图的状态：讲鼠标移至状态栏要选择的绘图状态，单击左键，会打开或关闭绘图所执行的工作状态。
2双击鼠标左键：执行应用程序或打开一个新的窗口。
3打击鼠标的右键：1）结束命令：但命令执行完成后，单击左键就会出现一个菜单，供选择重复执行该命令或进入编辑状态。
2）控制工具栏：讲鼠标放在某一工具栏的任意位置，单击鼠标右键会打开工具栏选项菜单供选择需要的工具栏4拖动：在某对象上按住鼠标右键，移动鼠标，在适当的位置即可放开，可以操作如下内容：1）同东水平、垂直滚动条，可以快速移动视图.图形界限：在AutoCAD中，绘图区域可以看作一张无限大的纸，在绘图之前设置适当的图形界限，可以避免在绘制较大或较小的图形时，图形在屏幕可视范围内无法显示2）动态平移 3）移动工具栏四．CAD命令的调用：在CAD中就是使用各种不同的命令来完成一项完整的图纸，一副图纸说简单了就是由无数条直线通过不同的子组合而成的，而CAD中这些命令就是用来编辑和组合这些直线的，所以大家一定要掌握好这些基本命令的使用CAD的命令输入有三种：1命令按钮法：用鼠标单击CAD工具栏上的按钮，系统就会执行对应的命令。
2下拉菜单发：用鼠标单击菜单打开下拉菜单，在单击执行的命令3键盘输入法：使用键盘输入英文字母，按“回车”或“空格”这种方法是提高绘图速度的最有效的方法，一般的绘图高手很少用鼠标去单击菜单栏来调用命令，他们都将下表中快Ctrl+Z取消前一步的操作SC 比例Ctrl+Y重做S 拉伸TR 修剪Ctrl+C将选择的对象复制到剪切板上Ctrl+v粘贴剪贴板上的内容DI 距离查询Ctrl+1打开特性对话框ID 坐标查询以上快捷键中，组合键在其他方面也是通用的包括QQ，非组合键命令是每个命令的英文名词的手写自母例：直线（Line）快捷键：L五．命令的休止、结束、删除撤销与回复1、休止命令：当每一次执行新命令的时候都要终止上一次命令，或发现命令是错误的时候就按Esc键终止命令。
2、结束命令：用户在命令行输入一个命令后，必须按“回车‘键才能呗计算机接收，当执行玩某一命令后，按“回车”表示命令完成，如果紧接上一次命令在按“回车”键表示重复上一次命令“回车”键需灵活应用。
3、删除命令：执行删除命令的方法多，最简便的是选中对象，然后按Del键，所删除的对象在屏幕上消失。
4、撤销命令：在命令行中直接输入快捷键U5、恢复命令：恢复命令和撤销命令是两个相反的命令单击标准工具栏上的屏幕上前面撤销的命令才能被恢复。
注意：只有执行了撤销命令恢复命令才呗激活。
六、目标的选择在CAD中需要选择对象时，鼠标的光标就会变成一个小方框，选择对象的方法：1：全部选择对象：如果需要选择所有的图形，可在命令的窗口输入“A call，所有的对象变成虚线供编辑2:窗口的选择：将鼠标移至被选择的左上角，左下角单击鼠标左键，并将鼠标向相反的方向移动，在对象的外围形成一个虚线矩形框，再单击鼠标左键，此时被虚线矩形框，再单击鼠标左键，此时被虚线框全部包围的对象全部变成虚线，表示被选中，而有些对象没有被虚线框全部包围，则没有变成虚线，表示没有被选中，（只是局部的选中）（4）交叉选择，交叉选择与窗口选择的区别是窗口选择的虚线框（蓝色）将对象全部包围在虚线框中，该对象才被选中，而交叉选择只要被虚线框压到的目标都被选中，具体方法：将鼠标移动被选择对象的右下角或右上方单击鼠标左键，再将鼠标向相反方向移动，出现虚线框，移动到恰当的位置，单击鼠标左键，所有进入虚线框的对象，不论是全部还是局部，全部变成虚线，即被选中。
七、CAD的坐标知识1、绝对直角坐标系：以原点（0，0，0）为基点定位所有的点CAD中的原点位于绘图区的左下角。
2、相对直角坐标系：是以前一个输入点为基点，作为后一个输入点的参考点，它们的位移增量△X，△ Y ，△ Z。
输入格式为：△X △ Y △ Z 表示输入一个相对坐标值3、绝对极坐标：以原点为基点，用基点到输入点间距离值及该连线与X轴正向间的夹角角度，即极角来，极角以X轴正向为度量基准，逆时针为正，顺时针为负，具体操作。
例：指定点“200”〈45度”回车，在屏幕上就出现了极长为200，与X轴正向夹角为45度的点。
4、相对极坐标：极半径是输入点，与上一输入点之间的距离相对极角是输入点与上一输入点之间的连线与X轴正向之间的夹角逆时针为正，顺时针为负，相对极坐标的输入方法是：相对极半径〈相对极角八、控制图形的显示我们在画图的时候，经常会遇到这样的情况，在屏幕上显示图形时，由于视口太小。
使得局部看不清楚或无法修改；需要将这部分局部放大，修改完成后，又要将视图恢复原来的大小，有时候在一张图纸上画好几个图，在画图的时候，把上一个图不知道弄到哪儿去了，找不到了。
这种情况就要用到视图的缩放，移动。
在执行缩放命令时，只是视图中图形放大或缩小，图形的实际尺寸并不会改变。
具体的操作方法：1在命令行中输入“Z“（缩放）回车“A”回车就会在当前视窗下显示该文件下的全部图形2、在输入“Z“回车“C”回车指定一个缩放的中心点（用鼠标单击屏幕上用户要给定图形的中心点）输入比例或高度（“2X”）回车，图形放大2倍。
3、输入“Z”回车“E”回车，当前视窗的图形会经可能的充满屏幕。
4、输入“Z”回车输入“O”回车：系统会将所选择的对象充满全屏。
5、在执行完成某个绘图或编辑命令后，回车，在小菜单中也会出现缩放命令（二）视图的移动输入”P”回车按下鼠标左键并推动鼠标屏幕的图形会随着光标的移动而移动，从而达到用户的要求让后放开鼠标。
用户在执行其他命令时，不需要退出，可以同时插入缩放命令和平移命令，是绘图的速度大大提高九、夹点的使用：在未执行任何命令的情况下，选择一个对象被选中的对象上会出现若干个小方块，这些小方块九叫做夹点，通过这些夹点可以对对象进行拉伸、旋转、缩放、镜像，复制等编辑。
利用夹点编辑对象时，首先选中对象，使其出现夹点在激活其中的一个夹点，命令行显示显示如图所示的命令：此时如执行拉伸命令，测直接浸入拉伸状态，在“回车”进入“旋转”连续回车分别进入“比例缩放命令状态，和镜像命令状态，从中选择需要执行的命令，也可以激活后右击鼠标显示来执行各种编辑命令，但需注意的是只有执行了一级菜单命令后才能执行二级菜单命令。
1利用夹点拉伸对象选择对象使其出现夹点，单击线段使其出现夹点，单击线段两端的一个夹点压住鼠标的左键，向外拖动，线段就会变长。
2利用夹点进行多重复制选择对象，右击鼠标弹出夹点小菜单选择“移动”命令，在移动命令下选择复制命令，之后移动鼠标，在要复制的部位，每单击一次，复制一个对象。
3、利用夹点移动对象选中对象后，单击对象中的夹点，移动鼠标到合适的位置，单击鼠标移动到需要的位置。
4、利用夹点旋转对象选中对象，出现夹点后，右击鼠标弹出夹点小菜单选择“旋转”命令进行旋转对象5利用夹点按比例缩放对象选中对象激活一个夹点，右击鼠标，显示夹点的小菜单，选择缩放命令6利用夹点创建镜像对象选择对象出现夹点再选择基点，右击菜单出现夹点小菜单，选择“镜像”操作。
利用夹点编辑对象是一个非常简捷的方法，请同学们务必掌握好夹点的应用。
小结：我认为学习任何一个软件的应用，只要大家有心，在很短的时间内就能很好的掌握各个命令的应用，关键的是要用我学会的这些软件来解决问题这也是我们学习CAD的主要母的用CAD来完成工程图的绘制，这就要求我们每一个热爱CAD的人来掌握好这些基本的绘制命令和编辑命令，才能完成任务。
注意：在执行命令的时候第一次回车表示命令的结束，第二次回车表示重复上一次命令第二节平面图的绘制在绘制平面图之前我们要将刚刚打开的CAD界面进行一些设置，这些设置在绘制平面图的过程中起着重要的作用是绝对不能忽视的。
一、设置图层界限选择“格式”菜单→“图层界限”命令进行图层界限的设置命令提示如下：注意：42000，29700是调出图示的命令后回车一次在输入输入“A”回车“Z”回车涂层界限就设置好了二、设置绘图单位选择“格式”菜单→“单位”命令设置此图的单位为：三、标注样式的设置将标注样式按照上面四步进行设置就完成标注的设置了。
四、图层的设置注意：墙线（255的颜色）和轴线（2的颜色，线性CENTER）的设置五、多线的设置注意：当是37墙时将120改成250。
