轨道⼯程课后题⽬解析第⼆章有砟轨道结构1.有砟轨道的主要组成及其功⽤？钢轨：直接承受列车荷载，依靠钢轨头部内侧⾯和机车车辆轮缘的相互作⽤，为车轮提供连续且组阻⼒最⼩的滚动接触⾯，引导列车运⾏，并依靠它本⾝的刚度和弹性将所承受的荷载分布传递于轨枕。
轨枕：承受来⾃钢轨的压⼒，并把它分布传递⾄道床；同时利⽤扣件保持钢轨的正确位置。
接头：⽤于钢轨与钢轨的可靠联结，保持钢轨的连续性与整体性。
扣件：固定钢轨位置，阻⽌钢轨纵、横向移动，防⽌钢轨翻转，确保轨距正常，并在机车车辆的作⽤下，发挥⼀定的缓冲减振性能，延缓线路残余变形的累积。
轨道加强设备：防⽌钢轨与轨枕之间发⽣相对的纵向位移，增加线路抵抗钢轨纵向爬⾏的能⼒；在曲线上安装轨撑和轨距杆，可提⾼钢轨横向稳定性，防⽌轨距扩⼤。
道床：固定轨枕的位置，增加轨道弹性，防⽌轨枕纵、横向位移，并把承受的压⼒分布传递给路基或者桥隧建筑物，同时还⽅便排⽔和调整线路的平、纵断⾯。
道岔：使车辆从⼀股轨道转⼊或越过另⼀股轨道。
2.钢轨的类型有哪些？钢轨分级使⽤的含义是什么？钢轨的类型: 按每⽶⼤致质量（kg/m）划分。
我国钢轨分为43，50，60，75kg/m四种类型。
钢轨分级使⽤：钢轨的⼆次或多次使⽤；钢轨在⼀次使⽤中的合理倒换使⽤。
3.钢轨伤损的主要形式有哪些？伤损原因及其解决措施？轨头核伤、钢轨磨耗、轨腰螺栓孔裂纹、钢轨接触疲劳伤损。
原因：既有钢轨⽣产中产⽣的缺陷，⼜有运输、铺设和使⽤过程中的问题。
轨头核伤措施：⑴提⾼钢轨材质，防⽌出现⽓孔等不良现象。
⑵改善线路质量，提⾼弹性和平顺性，减少动⼒和冲击。
⑶钢轨探伤车对钢轨进⾏探伤，及早发现，及时治理。
钢轨磨耗措施：采⽤耐磨轨；加强养护维修，保持⼏何形位，增加线路弹性；曲线涂油；机械打磨。
轨腰螺栓孔裂纹：加强接头养护，防⽌接头出现错⽛等；增加接头弹性；螺栓孔周边倒棱；采⽤⽆缝线路才能从根本上消除此问题。
钢轨接触疲劳伤损：提⾼钢轨接触疲劳强度。

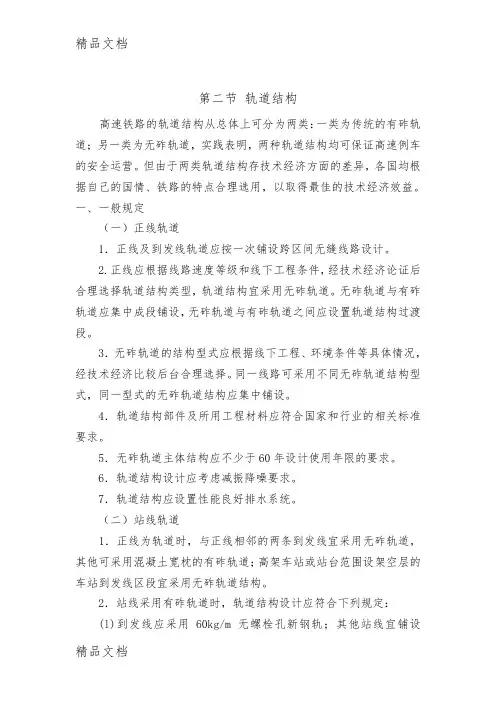

第二节轨道结构高速铁路的轨道结构从总体上可分为两类：一类为传统的有砟轨道；另一类为无砟轨道，实践表明，两种轨道结构均可保证高速例车的安全运营。
但由于两类轨道结构存技术经济方面的差异，各国均根据自己的国情、铁路的特点合理选用，以取得最佳的技术经济效益。
一、一般规定（一）正线轨道1．正线及到发线轨道应按一次铺设跨区间无缝线路设计。
2.正线应根据线路速度等级和线下工程条件，经技术经济论证后合理选择轨道结构类型，轨道结构宜采用无砟轨道。
无砟轨道与有砟轨道应集中成段铺设，无砟轨道与有砟轨道之间应设置轨道结构过渡段。
3．无砟轨道的结构型式应根据线下工程、环境条件等具体情况，经技术经济比较后台合理选择。
同一线路可采用不同无砟轨道结构型式，同一型式的无砟轨道结构应集中铺设。
4．轨道结构部件及所用工程材料应符合国家和行业的相关标准要求。
5．无砟轨道主体结构应不少于60年设计使用年限的要求。
6．轨道结构设计应考虑减振降噪要求。
7．轨道结构应设置性能良好排水系统。
（二）站线轨道1．正线为轨道时，与正线相邻的两条到发线宜采用无砟轨道，其他可采用混凝土宽枕的有砟轨道；高架车站或站台范围设架空层的车站到发线区段宜采用无砟轨道结构。
2．站线采用有砟轨道时，轨道结构设计应符合下列规定：(l)到发线应采用60kg/m无螺栓孔新钢轨；其他站线宜铺设50kg/m钢轨。
(2)到发线应采用混凝土轨枕．每千米铺设1667根；当铺设混凝土宽枕时，每千米铺设1760根。
其他站线每千米铺设1440根．(3)站线应采用一级碎石道砟。
到发线道床顶宽3.4m，道床厚度0.35m，边坡为1：1.75;其他站线道床预宽2.9m，道床厚度0.25m，边坡为1：1.5。
，(4)站线混凝土轨枕宜采用弹条Ⅱ型扣件。
二、有砟轨道l钢轨正线轨道应采用100m定尺长的60kg/m无螺栓孔新钢轨，其质量应符合相应速度等级的钢轨相关要求。
2．轨枕正线有砟轨道采用2.6m长混凝土轨枕，每千米铺设1667根。

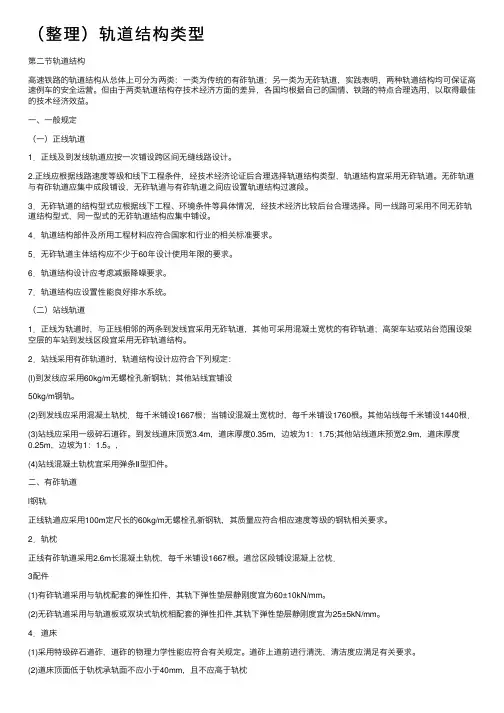

（整理）轨道结构类型第⼆节轨道结构⾼速铁路的轨道结构从总体上可分为两类：⼀类为传统的有砟轨道；另⼀类为⽆砟轨道，实践表明，两种轨道结构均可保证⾼速例车的安全运营。
但由于两类轨道结构存技术经济⽅⾯的差异，各国均根据⾃⼰的国情、铁路的特点合理选⽤，以取得最佳的技术经济效益。
⼀、⼀般规定（⼀）正线轨道1．正线及到发线轨道应按⼀次铺设跨区间⽆缝线路设计。
2.正线应根据线路速度等级和线下⼯程条件，经技术经济论证后合理选择轨道结构类型，轨道结构宜采⽤⽆砟轨道。
⽆砟轨道与有砟轨道应集中成段铺设，⽆砟轨道与有砟轨道之间应设置轨道结构过渡段。
3．⽆砟轨道的结构型式应根据线下⼯程、环境条件等具体情况，经技术经济⽐较后台合理选择。
同⼀线路可采⽤不同⽆砟轨道结构型式，同⼀型式的⽆砟轨道结构应集中铺设。
4．轨道结构部件及所⽤⼯程材料应符合国家和⾏业的相关标准要求。
5．⽆砟轨道主体结构应不少于60年设计使⽤年限的要求。
6．轨道结构设计应考虑减振降噪要求。
7．轨道结构应设置性能良好排⽔系统。
（⼆）站线轨道1．正线为轨道时，与正线相邻的两条到发线宜采⽤⽆砟轨道，其他可采⽤混凝⼟宽枕的有砟轨道；⾼架车站或站台范围设架空层的车站到发线区段宜采⽤⽆砟轨道结构。
2．站线采⽤有砟轨道时，轨道结构设计应符合下列规定：(l)到发线应采⽤60kg/m⽆螺栓孔新钢轨；其他站线宜铺设50kg/m钢轨。
(2)到发线应采⽤混凝⼟轨枕．每千⽶铺设1667根；当铺设混凝⼟宽枕时，每千⽶铺设1760根。
其他站线每千⽶铺设1440根．(3)站线应采⽤⼀级碎⽯道砟。
到发线道床顶宽3.4m，道床厚度0.35m，边坡为1：1.75;其他站线道床预宽2.9m，道床厚度0.25m，边坡为1：1.5。
，(4)站线混凝⼟轨枕宜采⽤弹条Ⅱ型扣件。
⼆、有砟轨道l钢轨正线轨道应采⽤100m定尺长的60kg/m⽆螺栓孔新钢轨，其质量应符合相应速度等级的钢轨相关要求。
2．轨枕正线有砟轨道采⽤2.6m长混凝⼟轨枕，每千⽶铺设1667根。
