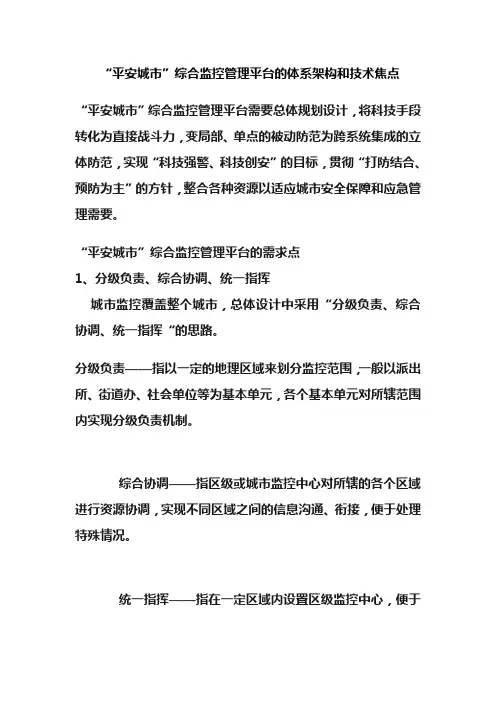

“平安城市”综合监控管理平台的体系架构和技术焦点“平安城市”综合监控管理平台需要总体规划设计，将科技手段转化为直接战斗力，变局部、单点的被动防范为跨系统集成的立体防范，实现“科技强警、科技创安”的目标，贯彻“打防结合、预防为主”的方针，整合各种资源以适应城市安全保障和应急管理需要。
“平安城市”综合监控管理平台的需求点1、分级负责、综合协调、统一指挥城市监控覆盖整个城市，总体设计中采用“分级负责、综合协调、统一指挥“的思路。
分级负责——指以一定的地理区域来划分监控范围，一般以派出所、街道办、社会单位等为基本单元，各个基本单元对所辖范围内实现分级负责机制。
综合协调——指区级或城市监控中心对所辖的各个区域进行资源协调，实现不同区域之间的信息沟通、衔接，便于处理特殊情况。
统一指挥——指在一定区域内设置区级监控中心，便于收集辖区内的各个基本单元信息，区级监控中心汇总到城市监控中心，实现集中管理功能，便于对重要事件的统一指挥。
2、整体规划设计，具备分步实施及扩充空间采用“整体规划设计”的思想，从长远、宏观的角度来构建城市视频监控系统。
由于城市中各个区域或地段的现状及特点不同，系统需具备“分步骤、分阶段”实现方式。
总体规划设计到位、管线敷设留有余量，城市视频监控系统要充分和有效地应用系统集成综合信息平台，并具有分步实施和功能扩充的条件，建成后的系统可以满足未来新的需求。
同时，结合城市监控系统的实施状况，有部分区域或社会单位已经建设好一定规模的监控系统，总体规划中必须考虑第三方系统及设备的兼容性，兼容已有的系统及设备，实现不同品牌之间的相互操作，支持其直接接入成为城市监控系统的一部分，保护用户前期投资的价值。
3、提供图像存贮、实时监控、预警联动功能图像存储：城市监控系统中必须实现图像存储功能，以便于事件的查询、分析、判断等。
在基本单元内采用嵌入式数字硬盘录像监控系统（DVR），DVR系统在图像质量、界面显示、保存日期、检索回放、网络访问以及多种先进的新增功能等诸多方面都比较优越，传统模拟录像方式绝对无法与其相比。
平安城市监控施工方案1. 引言随着城市的不断发展和人口的快速增长，城市安全问题日益受到关注。
为了提高城市的安全性和治安管理能力，平安城市监控方案应运而生。
本文将详细介绍平安城市监控施工方案，以指导相关工程的实施。
2. 方案目标本方案的目标是建立一个全面、高效、智能的监控系统，以保障城市的安全和治安。
具体目标如下：•实时监控城市各个区域的情况，及时发现问题和异常情况。
•高效应对各类突发事件和紧急情况。
•提供全面的数据分析和统计，为决策提供科学依据。
•提高城市的治安管理能力和应急响应能力。
3. 系统架构平安城市监控系统采用分布式架构，主要由以下几个组成部分组成：3.1 监控设备监控设备是系统的核心组成部分，包括摄像头、传感器等。
这些设备通过网络将采集到的数据发送到中心服务器进行处理和存储。
3.2 中心服务器中心服务器负责接收、处理和存储监控设备发送的数据。
它提供各种功能模块，包括视频流处理、数据分析、告警处理等。
3.3 数据存储监控系统需要存储大量的数据，包括监控视频、告警日志、统计数据等。
采用高可靠性、高可扩展性的数据存储方案，保证数据的安全和可靠性。
3.4 前端界面平安城市监控系统提供直观、易用的前端界面，供用户进行实时监控、数据分析和查询等操作。
用户可以通过Web界面或手机APP进行访问。
4. 施工步骤4.1 规划和设计在施工之前，需要进行详细的规划和设计工作。
包括确定监控范围、安装位置、网络布局等。
同时考虑到城市的特点和需求，制定相应的监控方案。
4.2 设备安装和接线根据设计方案，进行设备的安装和接线工作。
采用专业设备安装团队进行施工，确保设备的正确安装和接线。
同时进行设备的调试和测试，确保正常工作。
4.3 网络部署和配置在设备安装完毕后，进行网络部署和配置工作。
包括网络设备的配置和连接、IP地址的设置等。
确保设备之间的互联和数据的正常传输。
4.4 系统调试和测试系统调试是整个施工过程中最关键的环节之一。
平安城市监控系统方案设计说明书---------机篇设计单位：深圳市云驰数字技术一、系统构造1.1系统构造组成城市监控系统构造组成可分为前端设备、线路、通信设施、后端设备、效劳器等组成。
前端设备又由前端数据采集设备、数据压缩设备、中继传输设备等组成。
其中前端数据采集设备一般为球机、云台、一般摄像机、枪机、探头等设备组成，而数据压缩设备一般由机、数字硬盘录像机、PC 式嵌入式硬盘录像机等设备组成，中继传输设备包括路由器、交换机等等网络传输设备。
由综合设备合理搭建的城市监控系统构造图描述如下：图 1 监控系统网络拓扑图由机群组组成的前端设备，能够充分满足现代网络的要求，由于网络的进展越来越健全，网络音视频传输较传统的本地存储的设备更具备众多优势。
由上图可以看出，整个监控系统分为数据采集层、数据交换处理层、数据应用层等三个层次，每个层次独立完成相应的功能。
每个层次技术上完全独立，并具相互关联，完成由下至上的数据效劳，可以简洁的理解为下一层次为上一层次供给数据效劳，上一层次掌握或者受控于下一层次。
本系统可以承受分布式治理〔依据不同的片区，设立分控中心〕，也可以承受集中治理〔只建立一个中心〕，由于承受模块化设计，不管是哪一种方式，治理和操作都是一样，没有本质的区分，唯一的区分是：前者把设备分区域摆放，可以充分利用网络资源；后者对监控中心的网络资源要求较高。
1.1.1数据采集层数据采集层是收集现场数据的唯一设备组，其核心设备是机〔Network Ip Camera 本文以后简称 IpCam〕。
主要负责现场音视频数据的采集，并可以通过输出开关信号，对现场外围设备进展掌握，到达收集现场数据并实时解决危情的目的。
从以下图中可以看出数据采集层的主要功能：图2 数据采集层从上图中可以看出 Ipcam 的主要功能：①现场的视频、音频〔拾音器、麦克风〕进展高质量音视频压缩；②采集报警〔报警传感器〕等模拟或开关量信号进展采集处理；③依据国际标准将上述信号转化为数字信号并进展数字化压缩、传输；④如发生报警，依据用户的设置将必要的掌握信号输出掌握灯光、警号等设备；⑤如用户需要，供给高清楚现场抓怕功能；显示效劳器 显示效劳器 显示效劳器 显示效劳器 显示效劳器报警效劳器1000M 局域网⑥假设需要，可以和监控中心或者其它远程现场进展语音对讲。
平安城市监控项目设计方案目录第一章项目概述第一节前言随着经济的发展、城镇建设速度加快，导致城市中人口密集、流动人口增加，引发了城市建设中的交通、社会治安、重点区域防范等城市管理问题，引入技术安全防范和技术侦察是解决目前公安系统的“有效管理”与“经济成本”间的矛盾的必要手段。
提高城市公安管理水平和综合实力，创造良好的治安环境，成为当务之急。
目前城市治安管理中，由于城市地方扩大，人口增加等原因，而公安警力增加远不能满足实际需求的速度，于是能将科技手段转化为直接战斗力的社会治安视频监控成为了解决该问题的重要手段。
从中，我们可以引申出城市重点区域监控、交通干道监控、卡口监控、娱乐场所、远程监控等多项系统，所有系统可以组成与各派出所及上级公安分局到总局的多级联网，并与110、交通部门实现实时横向联网，保证事件发生时,公安机关相应部门能第一时间把握现场画面情况，并协助上级指挥现场，提高管理者的管理效率，同时也增加公安系统内部管理的方便。
第二节建设目标按照全县统一的规划和标准规范，在全县所有重点道路、街道、公共场所、要害部门、公共交通系统、案件多发地段、社会和居民小区等新建视频监控系统建设，改造整合现有视频监控资源，实现互联互通、共享共用，形成基本覆盖全区防范区域的全天候监控网络，提高防范、打击各种违法犯罪行为和应付突发事件和恐怖袭击事件的能力。
同时，建立健全长效使用管理机制，加强监控系统的日常管理，保证专人值守管理，发挥系统综合效能，确保系统产生良好的社会经济效益。
第三节建设原则认真贯彻公安局建设科技强警示范县的要求，利用现代化的科技成果手段，实现向科技要警力、科技强警的目标，同时根据全县社会治安视频监控系统的要求及具体环境，统筹规划，做到既保证网络覆盖，又避免重复建设和资源浪费的前提下，制定我区治安视频监控系统总体解决方案。
解决方案的制定要科学规范、安全可靠、降低成本、强调重点、分期规划、分步实施、边建边用；即响应省厅的三个同步：“同步规划、同步建设、同步使用”原则进行分期实施。
平安城市视频高清监控系统项目建设总体规划方案一、项目背景
平安城市是建设“智慧城市”的重要组成部分，安全也是平安城市的第一要务。
凭借高清视频监控技术的发展，政府部门和各行业机构可以运用视频技术来提高安全管理水平，改善安全防护能力，加强社区服务等，以达到构建安全城市的行动计划。
二、项目目标
建立高清视频监控系统，使城市能更好地保护市民的安全，以便有效地解决社会安全问题，提高社会治安检查水平。
三、项目内容
（1）系统功能：
通过高清视频监控技术，在城市公共场所和重点位置安装摄像机，使视频监控能够实现对公共安全的全方位监控，实现城市安全监控，提高社会治安管理水平。
（2）系统数据：
高清视频监控系统的功能实现，需要设计、开发存储监控视频以及视频特征信息的相关数据库，实现视频的保存、管理和，以及进行全方位的视频监控分析。
（3）系统架构：
高清视频监控系统架构设计将采用集中式的系统结构，将所有录像资料以网络方式传送至中心服务器，由中心服务器进行管理及相关视频、存储等工作，实现城市视频监控及安全管理。
平安城市监控设计方案随着社会的发展和城市化进程的加快，城市安全问题日益严重，因此建设平安城市已成为每个城市管理者的当务之急。
而设计一套科学有效的城市监控系统，则是建设平安城市的基础和保障。
下面，本文将从监控布控、监控设备、数据处理等方面进行设计方案的详细阐述。
一、监控布控：1.确定布控区域：根据城市的特点和安全隐患点，合理划分监控布控区域。
主要包括人流密集区、交通要道、商业中心等。
2.确定监控点位：在每个布控区域内，根据实际情况，确定监控点位的数量和位置。
保证覆盖范围，并避免死角。
3.人员配备：根据监控点位的数量和安全隐患程度，配置相应数量的专业安防人员。
并进行培训，提高应对突发事件的能力。
二、监控设备：1.摄像头：选择高清、全方位、夜视功能良好的摄像头，并要求其能实现远距离拍摄和迅速自动对焦的功能。
2.监控中心：搭建监控中心，用于集中监控和管理。
中心应配置高性能的监控主机和大容量的存储设备，以便对大量的监控视频进行存储和管理。
3.视频监控系统：将摄像头与监控中心相连，实现实时监控。
同时，配置报警系统，当发生异常情况时，能够快速报警并进行紧急处理。
三、数据处理：1.数据存储：对监控数据进行分类、整理和存储，以备后续查阅和分析使用。
同时，采用数据备份措施，以防数据丢失。
2.数据分析：通过对监控数据进行数据挖掘和分析，能够发现异常情况和犯罪行为。
借助人工智能技术，能够对数据进行深度学习和预测，提高预警和防范能力。
3.数据共享：与公安部门和其他城市管理部门开展数据共享，以便共同应对突发事件和犯罪行为。
以上就是一套科学有效的城市监控设计方案。
通过合理的监控布控、先进的监控设备和科学的数据处理可以全面提高城市的安全性和管理能力，为建设平安城市提供坚实的保障。
同时，也需要时刻维护人民的利益和隐私，确保监控系统的合法合规。
天地伟业平安城市（城市监控报警联网系统）解决方案数字接入方式的全数字型系统拓扑示意图系统组成1.前端监控点全部采用网络方式传输，即采用网络一体球或摄像机加网络视频服务器的方式，将模拟视频信号和控制信号数字化编码后通过网络传输至基层监控中心（派出所/ 分局监控中心）。
2.前端配置的数字编码设备对前端所有图像24小时数字化编码。
监控终端可以切换显示本地视频与电子地图，前端报警联动多路视频显示。
3.各级监控中心（派出所、分局、市局）根据具体情况可统一部署存储服务器、监控主机等。
其中录像服务器完成各级监控中心的集中录像，监控主机主要用来实时监控，视频管理服务器负责视频的管理、共享和控制等。
4.监控主机均可方便切换和控制前端视频的上下左右以及变倍。
5.市局监控中心配置视频管理服务器，通过公安专网，服务器即可实时浏览前端各个基层监控中心存储服务器上的图像，实时查询、回放各个存储服务器的录像内容，并可将重要图像数字化存储录像。
6.各级监控中心解码设备负责将数字视频信号还原为模拟视频信号，输出到矩阵主机、屏幕墙等模拟显示设备。
报警信号能够实时传送到市局监控中心。
系统特点1.整个系统全部基于TCP/IP 网络进行系统传输，在各级系统间传输全部为数字化信号。
2.前端直接采用数字化监控设备，如网络摄像机、网络一体球、网络快球等，或使用传统摄像机加网络视频服务器。
编码设备传输的数字化图像由于采用先进的MPEG4 或者H.264 压缩算法，图像分辨率亦能达到D1:720*576 。
3.综合多种数据接入方式，包括ADSL 线路、E1 线路、DDN 线路、固定IP 、各种专线等等。
4.便于构成统一的大规模的监控系统。
网络可以承载各种数据的传输，系统可以将各地的监控系统级联起来，实行统一有效的管理。
5.便于系统扩容，基于网络的系统搭建，各设备基于网络协议通讯，只要有IP地址资源，就可以在任意的位置添加任何设备，各子系统相对独立又彼此联系。
视频监控解决方案存储部署关键词：存储、视频监控摘要：H3C视频监控解决方案（存储部署）整合了自主知识产权的IP存储和视频监控二者的优势，根据用户的应用场景提供了多种视频数据存储模式，通过对于前端存储、中心存储以及分布式存储的支持，满足用户的多种存储需求以及不同的应用场景。
1 视频监控市场需求与部署技术视频监控目前已是安防中非常重要的组成部分，已逐步为各行各业所重视并得到广泛应用。
经过几年国家“平安城市”工程的持续推进，目前08年9月为止示范城市已达180多个城市，作为系统核心的视频监控点预计已有200万个左右*；与此同时转型中的运营商已推出为行业客户提供各自可运营的视频监控系统如“全球眼”和“宽视界”，截至08年Q2电信共建设约10万个监控点，并计划2010年发展到50万个。
另外在银行、港口和电力等行业都在大量使用视频监控系统。
总而言之，视频监控已经在各行业得到广泛的应用，而且随着当前对安全保障力度不断增加，将在未来的市场上进一步得到规模且深入的发展。
众所周知，传统视频监控系统通常由摄像头、传输、矩阵和存储等部分组成，目前视频监控系统已由矩阵为核心的模拟监控逐步完成数字化转变，并将模拟和数字技术相结合，DVR技术逐步成为市场主流；随着视频监控应用不断深入，监控规模和图像共享需求日益突出，规模应用则意味着全方位的图像资源记录和多角度取证，图像共享则意味着让更多的专家能够看到和分析图像；视频监控的规模管理和资源共享必须利用成熟且共享的传输平台来实现，这个传输平台就是标准的IP网络，IP网络监控成功地应用在多个平安城市建设*，并逐步成为建设主流方案。
*注：仅H3C的IP监控就成功服务了120个平安城市H3C iVS IP智能监控解决方案是H3C公司面向专业监控领域推出的监控方案，包括视频管理服务器VM Server（VM，Video Management）、数据管理服务器DM Server（DM，Data Management）、EC/DC（Encoder/Decoder）系列监控媒体终端、客户端软件VC（VC，Video Management Client）、媒体服务器MS Server、IP SAN网络存储设备、IP网络和EPON无源光网络设备等。

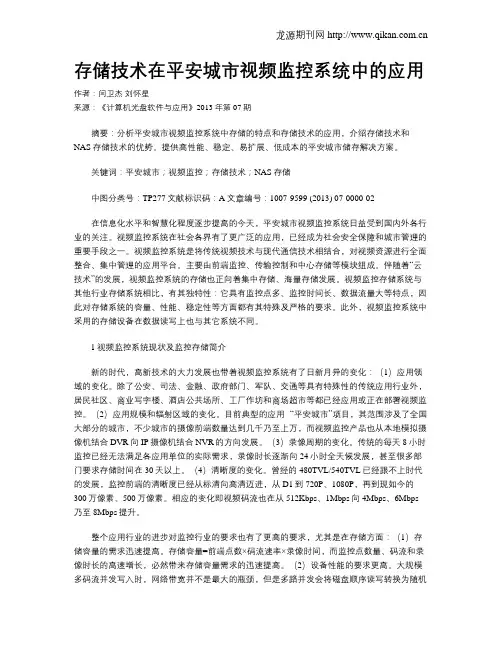

存储技术在平安城市视频监控系统中的应用作者：闫卫杰刘怀星来源：《计算机光盘软件与应用》2013年第07期摘要：分析平安城市视频监控系统中存储的特点和存储技术的应用，介绍存储技术和NAS存储技术的优势。
提供高性能、稳定、易扩展、低成本的平安城市储存解决方案。
关键词：平安城市；视频监控；存储技术；NAS存储中图分类号：TP277文献标识码：A文章编号：1007-9599 (2013) 07-0000-02在信息化水平和智慧化程度逐步提高的今天，平安城市视频监控系统日益受到国内外各行业的关注。
视频监控系统在社会各界有了更广泛的应用，已经成为社会安全保障和城市管理的重要手段之一。
视频监控系统是将传统视频技术与现代通信技术相结合，对视频资源进行全面整合、集中管理的应用平台。
主要由前端监控、传输控制和中心存储等模块组成。
伴随着“云技术”的发展，视频监控系统的存储也正向着集中存储、海量存储发展。
视频监控存储系统与其他行业存储系统相比，有其独特性：它具有监控点多、监控时间长、数据流量大等特点，因此对存储系统的容量、性能、稳定性等方面都有其特殊及严格的要求。
此外，视频监控系统中采用的存储设备在数据读写上也与其它系统不同。
1视频监控系统现状及监控存储简介新的时代，高新技术的大力发展也带着视频监控系统有了日新月异的变化：（1）应用领域的变化。
除了公安、司法、金融、政府部门、军队、交通等具有特殊性的传统应用行业外，居民社区、商业写字楼、酒店公共场所、工厂作坊和商场超市等都已经应用或正在部署视频监控。
（2）应用规模和辐射区域的变化。
目前典型的应用--“平安城市”项目，其范围涉及了全国大部分的城市，不少城市的摄像前端数量达到几千乃至上万，而视频监控产品也从本地模拟摄像机结合DVR向IP摄像机结合NVR的方向发展。
（3）录像周期的变化。
传统的每天8小时监控已经无法满足各应用单位的实际需求，录像时长逐渐向24小时全天候发展，甚至很多部门要求存储时间在30天以上。
平安城市视频监控系统方案背景随着城市的发展，人口的增加以及社会治安问题的不断突出，对城市公共安全的要求越来越高，而视频监控技术在公共安全领域已经被广泛应用。
如何建设一套合理可行的城市视频监控系统，成为了每个城市必须面对的问题。
平安城市视频监控系统是以数字视频监控技术为基础的城市公共安全监管工程。
其主要目的是通过布设传感器、采集数据、分析信息等手段，实现公共场所的视频监控、预警、调度和管理，确保社会公共安全。
架构设计平安城市视频监控系统方案的一般架构如下所示：imageimage其中，监控前端包括视频探头和其他相关传感器和设备，用于采集实时视频图像、声音和相关数据；监控中心是数据管理和分析的核心，涵盖了数据存储、处理、呈现、管理等功能；监控后端包括通讯设备和应急预案等设施，用于保证数据的高效传输和应急响应。
系统优势提高治安管理水平平安城市视频监控系统的建设，实现了城市治安管理手段的转型升级，从“后台接到报警电话后出警”到“能够通过实时监控、智能分析等技术，主动预警和处置潜在的风险和隐患”。
稳定性高效率高平安城市视频监控系统采用数字化、网络化、智能化等技术，使得整个系统的稳定性得到了保证。
在现代信息工作中，平安城市视频监控系统具有很高的效率优势，解决了城市监管管理中的场所人员盲区、盲点等问题。
防范事态蔓延在高校、机场、火车站、商场和重点公共活动场所等多种场所，都存在破坏、火灾、恐怖袭击等安全事件的威胁。
平安城市视频监控系统的快速响应能力，可以将危险控制在最小范围内，避免事态的蔓延。
降低公共安全成本平安城市视频监控系统可以缩短人力巡逻的距离，大大减小了巡逻人员的费用成本，降低了公共安全管理的成本。
使用效果平安城市视频监控系统在全国各大城市得到了广泛的应用，充分发挥了技术优势，取得了以下的效果。
案件侦破率提高平安城市视频监控系统的建设，可以对犯罪嫌疑人的追踪轨迹进行准确追逃，显著提高案件侦破率。
干警处警效率提高平安城市视频监控系统的使用，根据实时视频监控、智能分析等功能，对事件及时进行预判，使得干警的处警效率得到大幅度提高。
平安城市视频监控方案一、引言随着城市化进程的加速和社会治安形势的恶化，保障城市居民的生命财产安全变得尤为重要。
视频监控技术作为一种实时、高效的监控手段，可以迅速识别和记录异常事件，提高城市治安部门的应急处理能力。
本文将介绍一种平安城市视频监控方案，该方案利用先进的技术手段，提高了城市监控的效能，减少了人力资源的浪费，更好地服务于城市的平安建设。
二、方案内容1. 视频监控设备布设在平安城市视频监控方案中，首先需要合理布设视频监控设备。
根据城市不同区域的特点和治安情况，选择合适的位置进行摄像机的安装。
监控设备应覆盖城市的主要交通要道、商业区、居民区、重要建筑物等区域，保证能够全方位、全天候地监控城市的各个角落。
2. 视频图像传输与存储为了保证视频监控图像的实时传输和存储，可以采用高速网络传输技术和云存储技术。
通过建设高速网络，将监控视频实时传输到监控中心，实现监控操作员对视频图像的远程查看与控制；同时，将相关的视频图像存储在云服务器上，极大地提高了视频存储的容量和可靠性。
3. 视频图像分析与识别平安城市视频监控方案还应包括视频图像分析与识别技术。
利用图像处理和模式识别技术，对监控视频进行智能分析，实现对异常行为的自动识别和告警。
例如，当有人员闯入禁止区域、有车辆逆行或超速行驶，系统可以自动发出报警信号，通知相关人员进行处理。
这样可以极大地提高城市治安部门的应急处理能力，减少了人工值守的压力和错误判断的风险。
4. 数据共享与协同应用平安城市视频监控方案还应注重数据的共享和协同应用。
将监控视频和相关数据与其他部门的信息系统进行集成，实现数据的共享和交换。
例如，将监控视频与交通管理信息系统进行集成，实时监控交通拥堵和交通事故，为交通部门提供决策支持；将监控视频与公安部门的犯罪信息数据库进行关联，实现对疑似犯罪嫌疑人的追踪和布控。
5. 隐私保护与法律规范在实施平安城市视频监控方案时，需要充分考虑人民的隐私权和法律法规的规范。
大华平安城市云存储解决方案(一)大华平安城市云存储解决方案，是一种基于物联网技术应用的城市视频数据存储方案。
其主要目的在于为城市管理部门提供一个高效、可靠、安全、易管理的视频监控数据存储平台，以助力建立一个安全、舒适、智慧的城市生活环境。
一、云存储技术介绍云存储技术是指利用互联网和云计算技术，将电脑、手机等设备上的数据上传到云端，将数据存储在云服务商提供的服务器上。
用户可以在任何时间、任何地点通过网络访问数据，并进行相关操作。
这种技术可以使用户不再需要传统的物理存储设备，如硬盘、U盘等，大大提高了数据存储的可靠性和安全性。
二、大华平安城市云存储解决方案的优势1.存储容量大：云存储方案采用了大型云服务器，能够提供TB级别的数据存储容量，能够满足城市级别的数据存储需求。
2.存储可靠性高：大华平安城市云存储解决方案，采用了RAID技术进行数据的备份，支持热备份，保证数据的完整性和可靠性。
3.多地备份：大华平安城市云存储解决方案，在多个地理位置上备份了数据，保证数据的容灾和可靠性。
4.智能管理：大华平安城市云存储解决方案支持智能管理，可以通过区域划分、设备分类、用户权限等多种方式进行管理，提升管理效率。
5.安全可靠：大华平安城市云存储解决方案采用了严格的数据加密技术，支持用户身份验证、IP访问过滤等安全措施，保证数据的安全可靠性。
三、大华平安城市云存储解决方案在城市管理中的应用1.智慧城市管理：大华平安城市云存储解决方案可以在城市管理平台上，进行智慧城市管理的应用。
2.公共安全监控：大华平安城市云存储解决方案可以为公共场所提供视频监控服务，提升公共安全管理水平。
3.出租车安全监管：大华平安城市云存储解决方案可以为出租车提供视频监管服务，提升出租车服务的安全可靠性。
4.路况监测：大华平安城市云存储解决方案可以为城市交通管理部门提供路况监测服务，提升城市交通管理水平。
四、总结大华平安城市云存储解决方案，为城市管理部门提供了一个高效、可靠、安全、易管理的数据存储平台，助力建立一个安全、舒适、智慧的城市生活环境。
平安城市视频监控数据存储技术方案第一章方案概述 (2)第二章用户需求 (2)第三章存储空间计算 (3)第四章传输带宽计算 (3)第五章方案设计原则 (3)5．1紧密结合用户的实际需求 (3)5．2保持技术上的先进性 (3)5．3开放式模块化系统 (4)5．4采用标准化的技术和产品 (4)5．5系统的易管理性和稳定性 (5)第六章 NAS、FC SAN、IP SAN比较 (5)6．1 NAS存储架构 (5)6．2 FC SAN (5)6．3 IP SAN (6)第七章方案设计 (7)7.1 UIT BS2000 IP SAN存储方案 (7)7．2 UIT BS3000e IP SAN存储方案 (9)7．3 UIT BM3800B FC SAN存储方案 (10)7．4方案价格比较 (12)——————————————————————————————提供您高质量的系统集成类方案与资料第一章方案概述监控行业概述监控技术从上个世纪80年代进入我国以来，随着安防需求的急剧增加一直在飞速发展，从技术层面上来看，已经经历了多个不同的发展阶段。
随着计算机技术的发展和网络的普及，目前，视频监控已经发展到了网络多媒体监控系统。
新一代视频监控管理系统与前几代视频监控系统的根本区别在于，其不再局限于简单地完成对视频信号的处理、传输、控制，其核心乃是对基于IP网络的多媒体信息（视频/音频/数据）提供一个综合、完备的管理控制平台。
网络多媒体监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，并与报警系统、门禁系统整合到一个使用平台上，引发了视频监控行业的一次技术革命，迅速受到了安防行业和用户的关注。
网络多媒体监控管理系统，可以广泛用于多媒体视讯调度指挥、网络视频监控和会议、多媒体网上直播、网络教学、远程医疗等各个方面。
网络多媒体监控系统由网络多媒体监控管理平台和前端信息采集设备组成，其核心是网络多媒体监控管理平台。
网络多媒体监控管理平台集计算机网络、通信、视频处理、流媒体、和自动化技术于一身，是视频、音频、数据和图示一体化的解决方案，兼备网络视频监控、视频会议、视频直播等功能，具有超大规模组网能力，是构建于LAN/Internet网络之上、支持多种传输方式的综合多媒体业务管理平台，其应用已远远超出监控本身所涵盖的内容。
网络多媒体视频服务器（Network Media Video Sever，NMVS）负责前端的视频处理部分，它同时具备了网络视频服务器的网络传输功能和硬盘录像机的存储功能（Video Sever + DVR），NMVS是一种对视频、音频、数据进行压缩、存储及处理的专用计算机设备，它在视频监控、网络教学、IP视频会议、视频直播及视频点播等方面都有广泛的应用。
NMVS采用最先进的MPEG4或H.264等压缩格式，在符合技术指标的情况下对视频数据进行压缩编码，以满足存储和传输的要求。
视频监控存储需求特点1）对存储的容量需求弹性比较大，存储容量的多少随着画面质量的提高、画面尺寸的增大、视频线路的增加都会成倍的增加容量需求。
2.）对存储的性能要求不高，但是需要能够满足长时间的连续数据读写，数据流量大但访问请求数量低。
3.）数据保存周期短，一般的监控场所数据保存一定时间（如1个月）以后便可以删除。
近年来存储技术高速发展，存储设备价格不断下降，专业存储系统具备了在视频监控行业广泛应用的基础。
第二章用户需求监控系统用户为小区派出所，需要对辖区内的重要区域采取视频监控的措施，保障辖区内的安全。
具体情况如下：1）共有10个派出所，分别对各自辖区进行监控，并分别存储视频监控数据。
——————————————————————————————提供您高质量的系统集成类方案与资料2）每个派出所共控制300个左右摄像头，10个派出所一共3000个摄像头。
3）摄像头的视频监控格式采用CIF格式。
4）所有摄像头全天候24小时监控本辖区。
5）视频监控数据要求保存1个月。
第三章存储空间计算用户采用的CIF视频存储格式每路摄像头的码率约为500kb/s，1路摄像头每天的数据量约为5GB，24小时监控，视频数据存储1个月，则每个派出所所需要的存储空间为：500kb/8*3600*24*30*300≈45.3TB考虑一定的冗余空间，我们建议每个派出所配置46-48TB的磁盘空间。
第四章传输带宽计算CIF视频格式每路摄像头的码率为500kb/s，即每路摄像头所需的数据传输带宽为500kb/s，每个派出所全部300路摄像头所需的数据传输带宽为：500kb/8*300≈19MB/s大部分磁盘阵列都能满足这样的带宽要求。
另外，目前市面上主流的视频服务器都能支持100-200路左右的摄像头，而根据用户每个派出所控制300个左右摄像头的实际需求，可以推算出每个派出所最多只需3-4台视频服务器。
第五章方案设计原则5．1紧密结合用户的实际需求存储区域网建设是视频监控数据存储系统的基础，它直接地影响到视频监控数据的安全性，可用性，因此只有紧密结合实际需求才能设计出一套切实可行而又行之有效技术的方案，我们对监控行业的需求做了认真的分析研究，并且将用户地具体需求一步一步地细化，然后结合其他地区存储区域网以往网络集成的经验，从而制定了本方案。
5．2保持技术上的先进性存储区域网络建成后的不仅要能够满足目前的应用需求，而且还要能够为将来的存储区域网发展打下良好的基础，这就要求在技术方案必须保持具备相当的先进性，从而保障网络建成后在相当一段时间之内不会落伍，不会被淘汰，因此本方案中采用先进的体系结构、软硬件技术设备，使系统在未来保持尽可能长的生命周期，即达到提高信息化水平、实现先进管理思想的目标，又保护对新系统的投资。
——————————————————————————————提供您高质量的系统集成类方案与资料5．3开放式模块化系统模块化的系统结构方便用户的升级管理，开放式的系统有利于和其他系统的互联实现资源的有效共享。
具体针对用户存储系统的特殊性和数据的重要性，以及长时间的数据存储和随时地查询调用等读写数据的要求，整个监控视频数据存储系统必须具备以下特点：1）高可用性能应对大量数据传输、交换，长时间的不间断的数据读写，重要数据的存储和妥善保存，确保数据的安全性。
2）高性能(负载均衡和并行处理)对网络数据读写的实时性和网络调用数据提高响应的速率。
3）高灵活性必须满足用户系统增减容量的需求，及根据服务器应用的灵活配置，保证存储系统的扩展性。
4）高性价比必须考虑一次性软硬件成本的投入，及最终用户在系统维护方面技术和资源的投入，同时必须充分考虑到投资的时效性。
5．4采用标准化的技术和产品在方案设计中，所有硬件、软件和网络产品必须坚持标准化原则，遵从国际化组织所制定的各种国际标准及各种工业标准，从而使系统实现具有如下特点：1）可移植性系统中所开发的各种应用软件具有良好的可移植性。
2）可扩展性主机、存储设备、网络、应用系统均要有良好的扩展能力。
3）互联性构建网络灵活，支持各种网络结构以及多种通信媒体，实现跨平台、跨应用的各种设备和网络的互联。
4）兼容性随着时间的推移，监控系统还有可能面临升级或增加设备，这就使得在不同时期建立起来的网络信息系统大多都采用的是不同品牌不同技术性能的产品，因此，存储产品的兼容性显得更加的重要，必须要与市面上的主流产品相兼容。
——————————————————————————————提供您高质量的系统集成类方案与资料5．5系统的易管理性和稳定性任何一个网络的建设都需要考虑到应当方便用户的管理，另外所建成的网络系统需要是一个稳定性好、可靠性高的系统，监控系统的稳定性更是重中之重，一旦系统或是重要数据产生任何的严重错误，将造成不可估量的损失和后果。
第六章NAS、FC SAN、IP SAN比较根据用户的多服务器连接存储设备的需求，目前，市面上满足这一需求的主流存储架构有NAS、SAN两种，而SAN又可分为FC SAN和IP SAN两种。
下面就针对监控行业对存储的需求特点，结合用户的实际应用，将这三种存储架构进行一个比较。
6．1 NAS存储架构1）文件级数据存储NAS设备最主要的应用就是企业或部门内部的文件共享。
由于NAS本身就是一台瘦服务器，有自己的操作系统和文件系统，可以直接与本地局域网连接，提供文件级的数据共享，但NAS设备无法成为服务器的本地硬盘，无法提供数据块的存储。
2）带宽有限NAS是在局域网中传输，且有自己的操作系统和文件系统，这些因素都会导致NAS设备的带宽降低，增加NAS设备的读写响应时间。
6．2 FC SAN1）高性能FC SAN最大的优势在于其出色的性能。
目前的主流FC产品的带宽为2Gb/s，4Gb/s产品也已经相当普遍，这是FC SAN高性能的标志。
而光纤磁盘本身的高性能，也为FC磁盘阵列提供了高速运转的基础。
2）扩展性强FC SAN的扩展能力很强，1 个光纤通道最大可支持127个设备（即磁盘），而一台光纤阵列至少会有2个以上的光纤通道，有的甚至更多，这就意味着用户购买一台光纤阵列产品就可以通过连接JBOD来安装更多的磁盘。
另外，FC SAN还可以方便的通过光纤交换机来扩展磁盘阵列。
3）成本较高——————————————————————————————提供您高质量的系统集成类方案与资料FC SAN的高性能带来的另外一个特点就是高成本，从光纤阵列本身到光纤磁盘再到光纤交换设备、光纤HBA卡等周边设备的成本都是最高的，而采用光纤磁盘阵列带来的管理维护成本，也将是用户一笔不小的开支。
4）传输距离有限光纤的传输距离最大为10公里，如果需要更长的数据传输距离，只能增加光纤中转设备，而一般用户是无法承受如此高昂的费用的。
6．3 IP SANIP SAN中所采用iSCSI通信协议是internet Small Computer System Interface的缩写，实际上是一个互联协议，是SAN结构的一种。
通过将SCSI协议封装在IP包中，使得SCSI协议能够在LAN/WAN中进行传输。
IP SAN的特点、优势IP SAN的特点1）为存储区域网定义 (SANs) 。
IP SAN是SAN的一种，通过IP实现的SAN，即IPSAN.2）支持数据库应用所需的基于块的存储。
虽然是通过IP传输，但iSCSI 却是基于块的存储，这有别于NAS的基于文件的存储。
3）基于TCP/IP，iSCSI是被封装在IP包中进行传输的，所以它具有TCP/IP的所有优点，诸如可靠传输，可路由等。
4）建立和管理基于IP的存储设备，主机和客户端之间的连接是建立在广泛使用的，为大家所熟悉的开放标准上的5）提供高级的IP路由，管理和安全工具。
